WIPERS/WASHER SYSTEM  9D-5

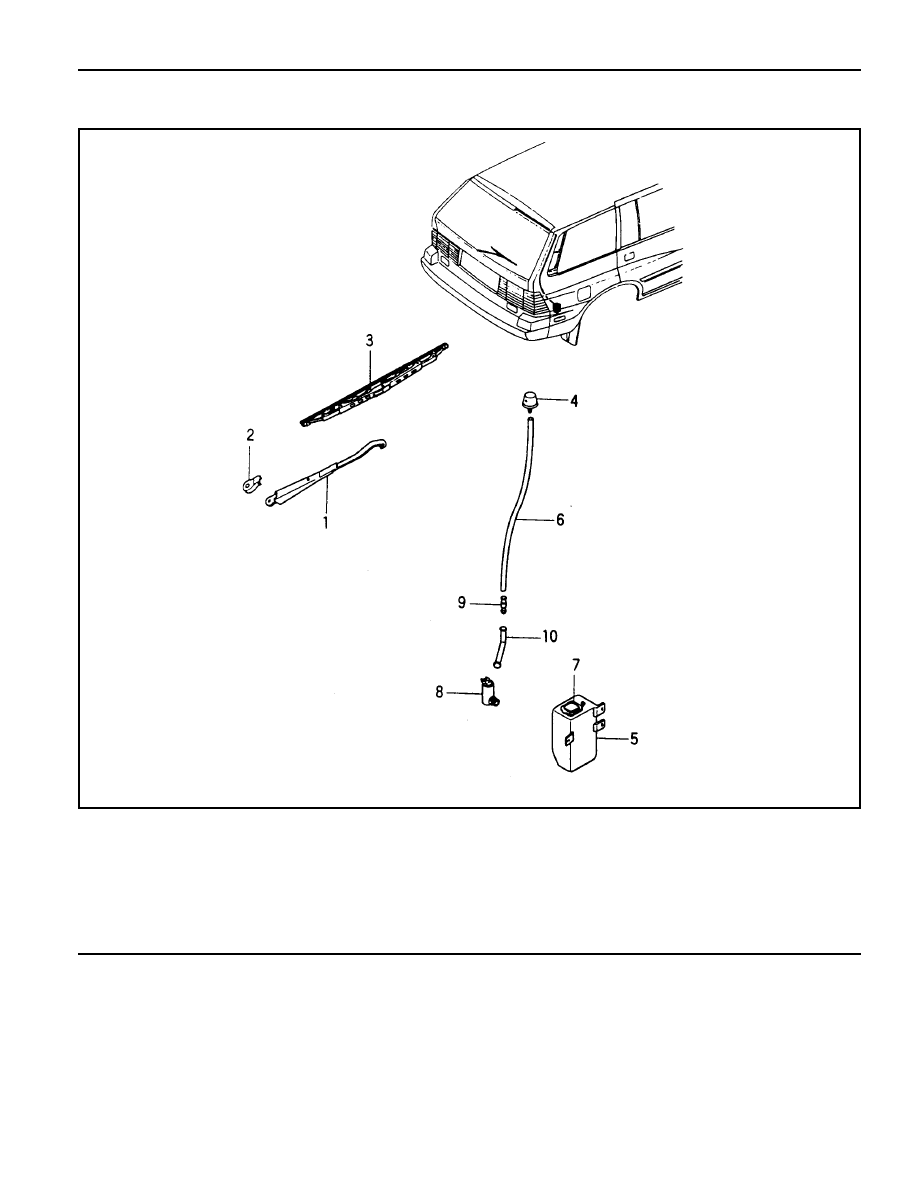

REAR WIPER AND WASHER

1 Wiper Arm
2 Wiper Cap
3 Wiper Blade
4 Washer Nozzle
5 Reservoir Tank

6 Wiper Hose
7 Cap
8 Washer Motor
9 Wiper Hose Socket

10 Outer Joint

Notice

Removal and installation is as shown in upper drawings.

9D-6  WIPERS/WASHER SYSTEM

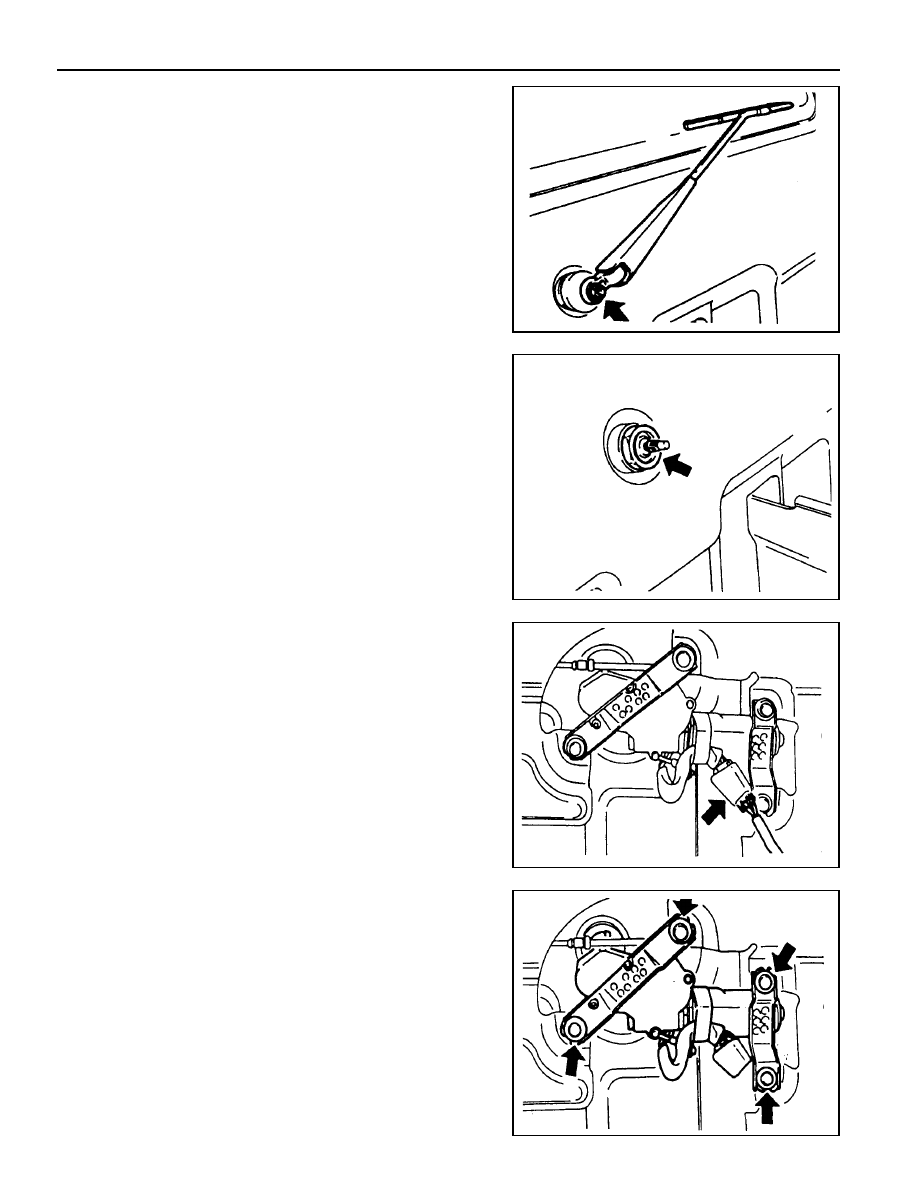

Removal & Installation Procedure

1. Remove the spare tire.

2. Unscrew the locking nut and remove the wiper.

3. Unscrew the locking nut of wiper motor.

4. Remove the tailgate trim panel.

5. Dieconnect the connector from the wiper motor.

6. Unscrew four screws(arrows) and remove the wiper motor.

WIPERS/WASHER SYSTEM  9D-7

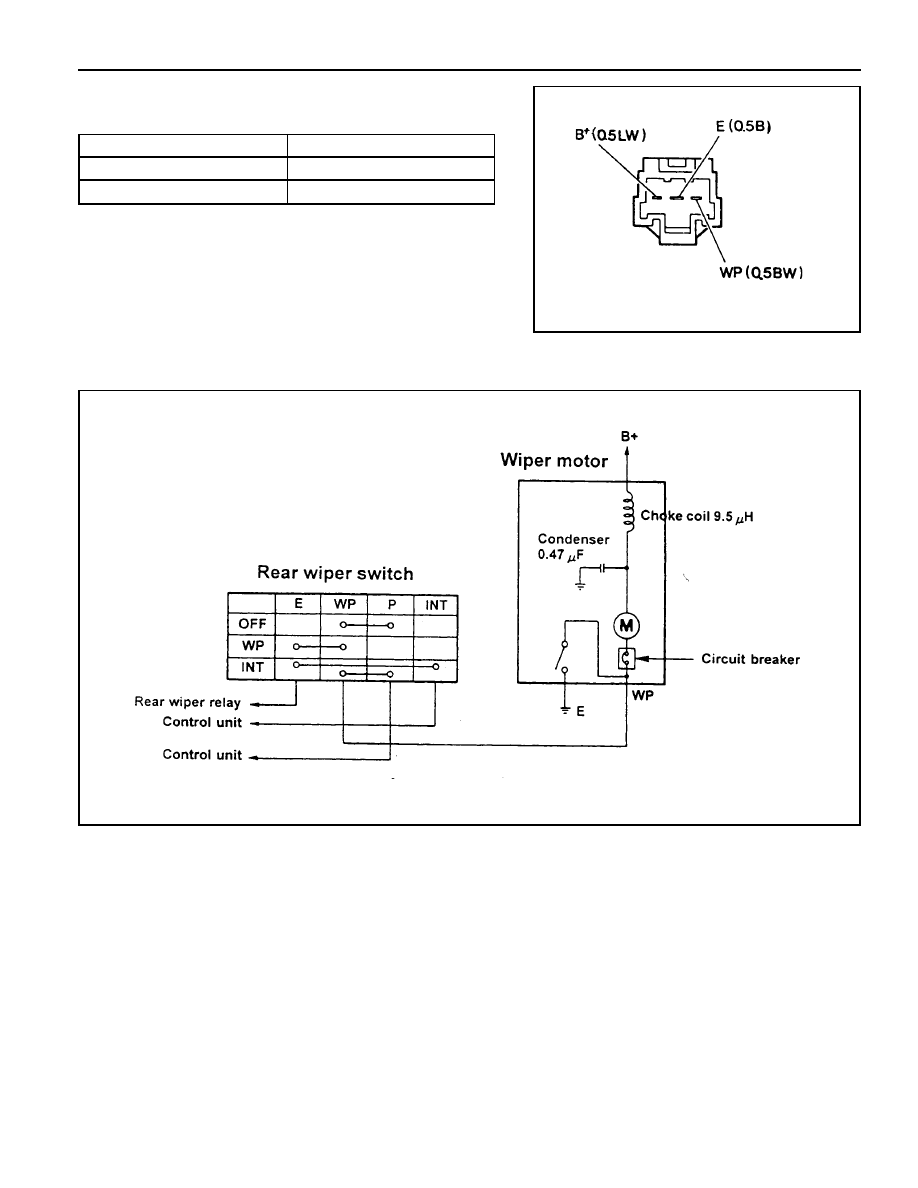

Connector Appearance and Connecting Circuit

Connector Terminal

B+

E

WP

Battery Power Source

Ground

From Switch

Diagram for Connecting Circuit

SECTION 9E

INSTRUMENTATION/DRIVER  INFORMATION

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Schematic and Routing Diagrams . . . . . . . .  9E-2

Cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9E-2

Component Locator . . . . . . . . . . . . . . . . . . .  9E-3

Combination Meter . . . . . . . . . . . . . . . . . . . . .  9E-3

Maintenance and Repair . . . . . . . . . . . . . . .  9E-4

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9E-4

Combination Meter . . . . . . . . . . . . . . . . . . . . .  9E-4
