SECTION 9D

WIPERS/WASHER  SYSTEM

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Schematic and Routing Diagrams . . . . . . . .  9D-2

Rear Wiper and Washer . . . . . . . . . . . . . . . . .  9D-2

Maintenance and Repair . . . . . . . . . . . . . . .  9D-3

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9D-3

Front Wiper and Washer . . . . . . . . . . . . . . . .  9D-3

Rear Wiper and Washer . . . . . . . . . . . . . . . . .  9D-5

9D-2  WIPERS/WASHER SYSTEM

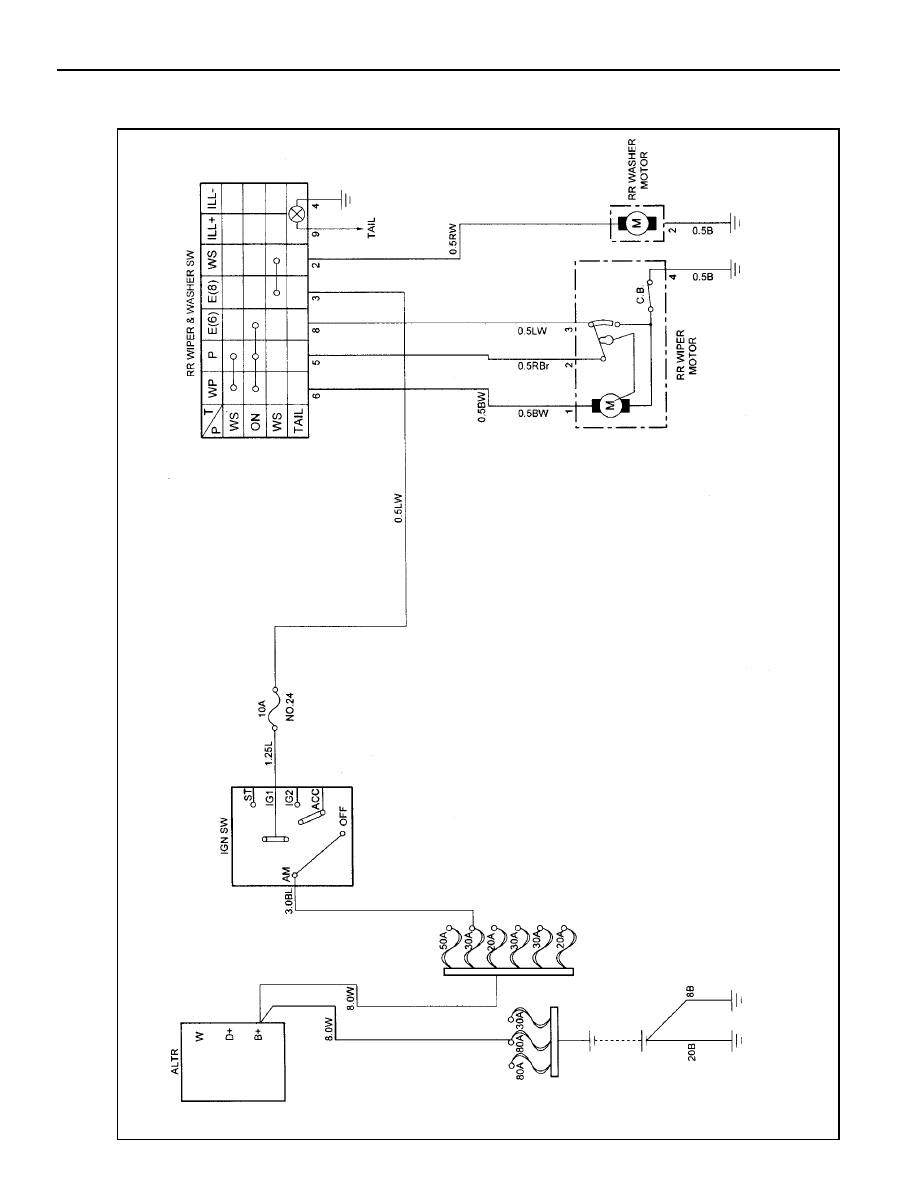

SCHEMATIC  AND ROUTING DIAGRAMS

REAR WIPER AND WASHER

WIPERS/WASHER SYATEM  9D-3

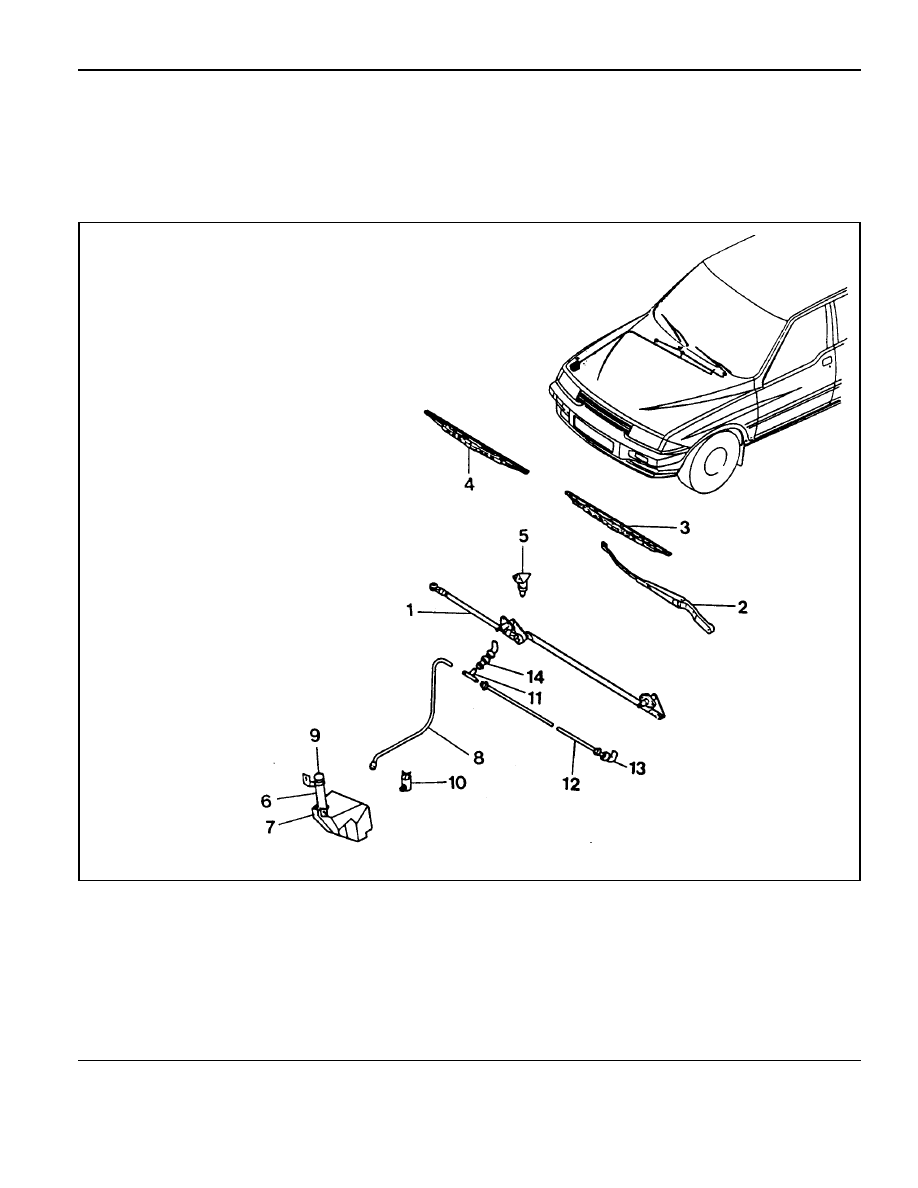

FRONT WIPER AND WASHER

1 Windshield Linkage
2 Wiper Arm
3 Wiper Blade (Left)
4 Wiper Blade (Right)
5 Washer Nozzle
6 Reservoir Tank Guide
7 Reservoir Tank

8 Washer Hose
9 Cap

10 Washer Motor

11 Hose Connector (Y- type)

12 Washer Hose (Left)
13 Nozzle Pipe
14 Washer Hose

MAINTENANCE  AND REPAIR

ON VEHICLE SERVICE

9D-4  WIPERS/WASHER SYSTEM

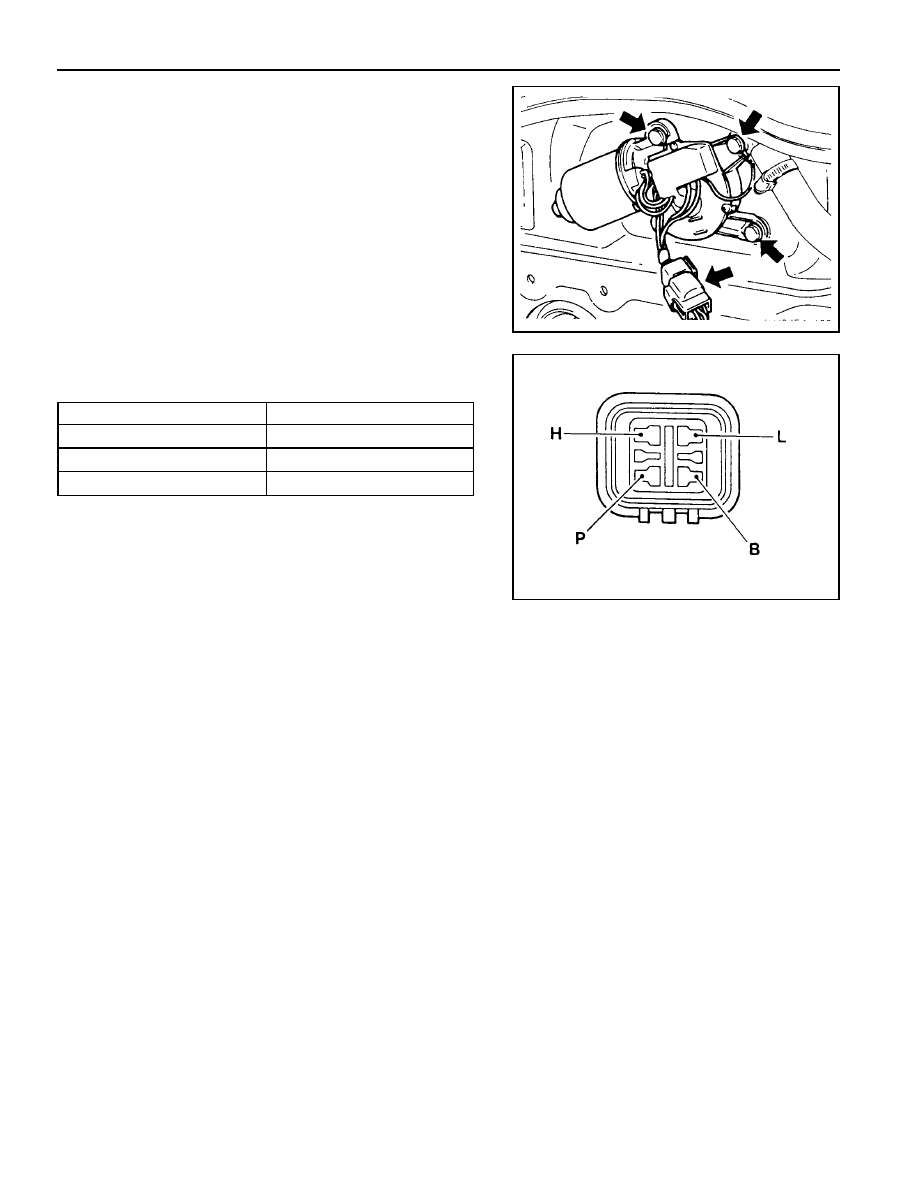

Removal & Installation Procedure

1. Remove the wiper arm and blade.

2. Remove the linkage connected to the wiper motor.

3. Disconnect the connector from the wiper motor.

4. Unscrew the locking bolts from wiper motor.

5. Installation is reverse order of removal

Connector Appearance and Connecting Circuit

Connector Terminal

H

P

B

L

HI(high speed)

Intermittent

Ground

Low(low speed)
