Smart fortwo coupe and smart fortwo cabriolet electric drive (2015). Manual - part 13

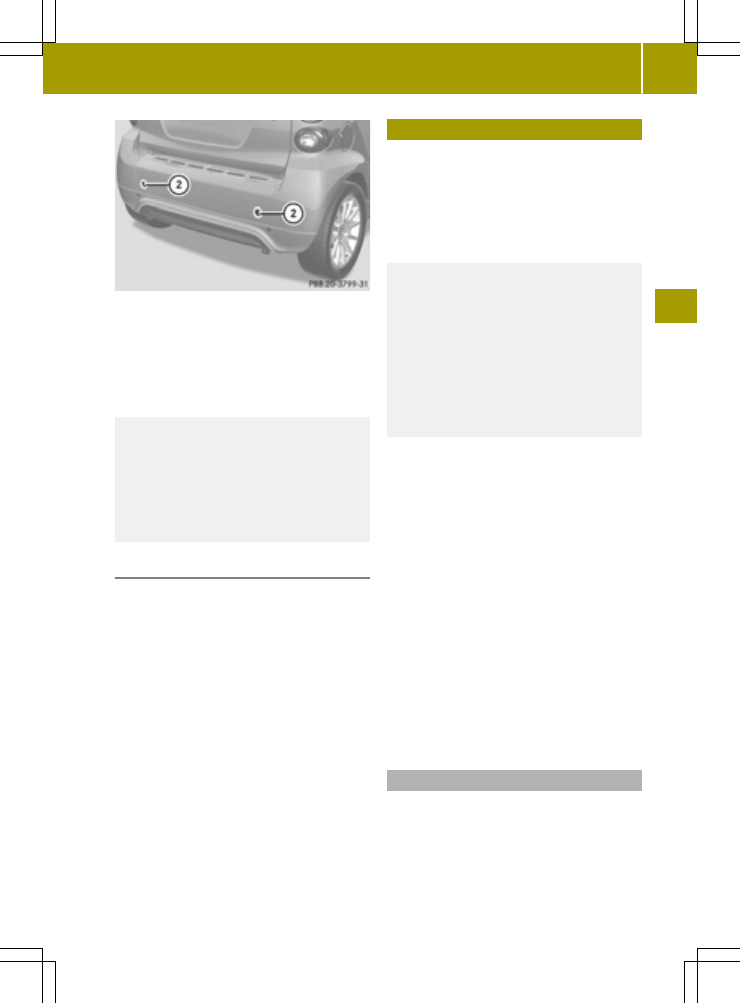

Rear covers

X

Remove respective cover : or ; using a

suitable object to reveal the threaded

hole for the towing eye bolt.

X

Screw towing eye bolt in clockwise to its

stop and tighten with a suitable object.

G

WARNING

For safety reasons, recovery or lashing

down of the vehicle by means of the towing

eye is not allowed. Failure to observe this

could result in the towing eye being ripped

out of its mounting and people being

injured.

Towing the vehicle

X

Engage the parking brake.

X

Connect the strap or tow bar to the towing

eye.

X

Switch on the ignition.

X

Depress the brake pedal and keep it

pressed.

X

Move the gear selector lever to neutral

position N.

X

Release the brake pedal.

X

Switch on the hazard warning flasher.

X

Release the parking brake.

Wait for at least 2 minutes after the vehicle

has been towed until start working on the

vehicle.

Fuses

The electrical fuses in your vehicle serve

to switch off malfunctioning power cir-

cuits.
If a fuse is blown, the components and sys-

tems secured by that fuse will stop operat-

ing.

G

WARNING

Only use fuses approved by smart with the

specified amperage for the system in ques-

tion and do not attempt to repair or bridge

a blown fuse this may cause an overload

leading to a fire, and/or cause damage to

electrical components and/or systems.

Contact an authorized electric drive smart

center if you encounter any electrical

problems.

!

A blown fuse must be replaced by an

appropriate spare fuse (recognizable by

its color or the fuse rating given on the

fuse) of the amperage recommended in

the fuse chart. Any smart center will be

glad to advise you on this subject.

If a newly inserted fuse blows again, have

the cause determined and rectified at an

authorized electric drive smart center.
Before replacing fuses:

R

Engage the parking brake.

R

Make sure the gear selector lever is in

park position P.

R

Turn off all electrical accessories.

R

Switch off the drive system.

R

Remove the key from the starter switch.

Replacing a fuse

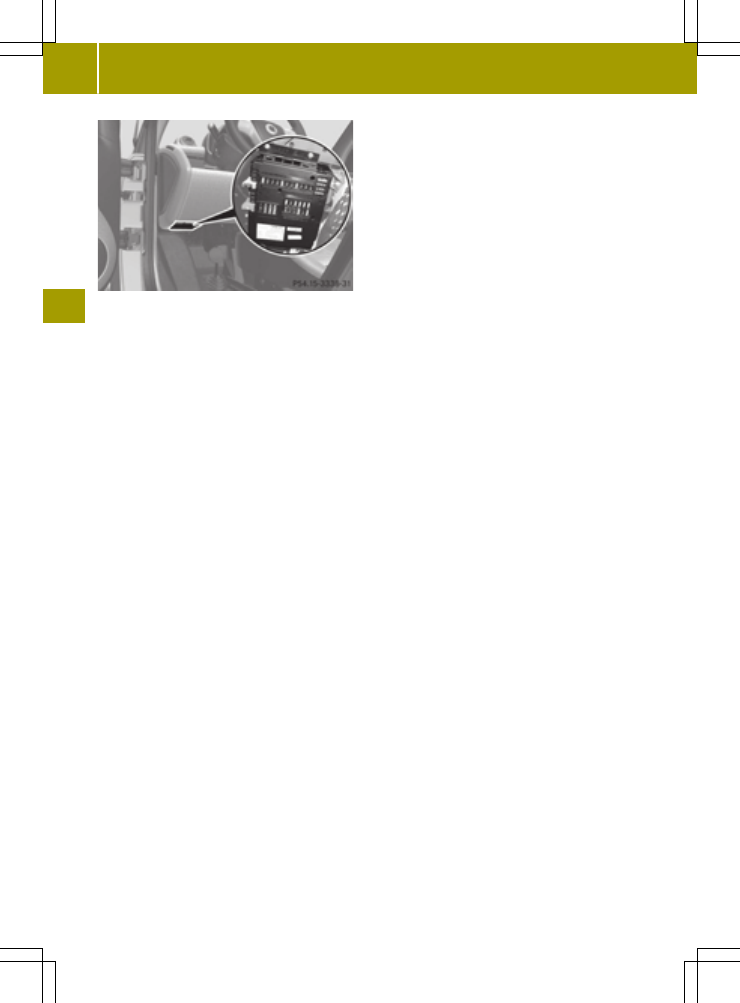

The fuse box is located on the driver’s side

below the dashboard.

Fuses

205

>>

Practical

hints.

Z

X

From the fuse chart (

Y

page 208), deter-

mine which fuse belongs to the malfunc-

tioning accessory or component.

X

Remove the respective fuse.

X

Replace the defective fuse with a new one

of the same amperage.

206

Fuses

>>

Practical

hints.

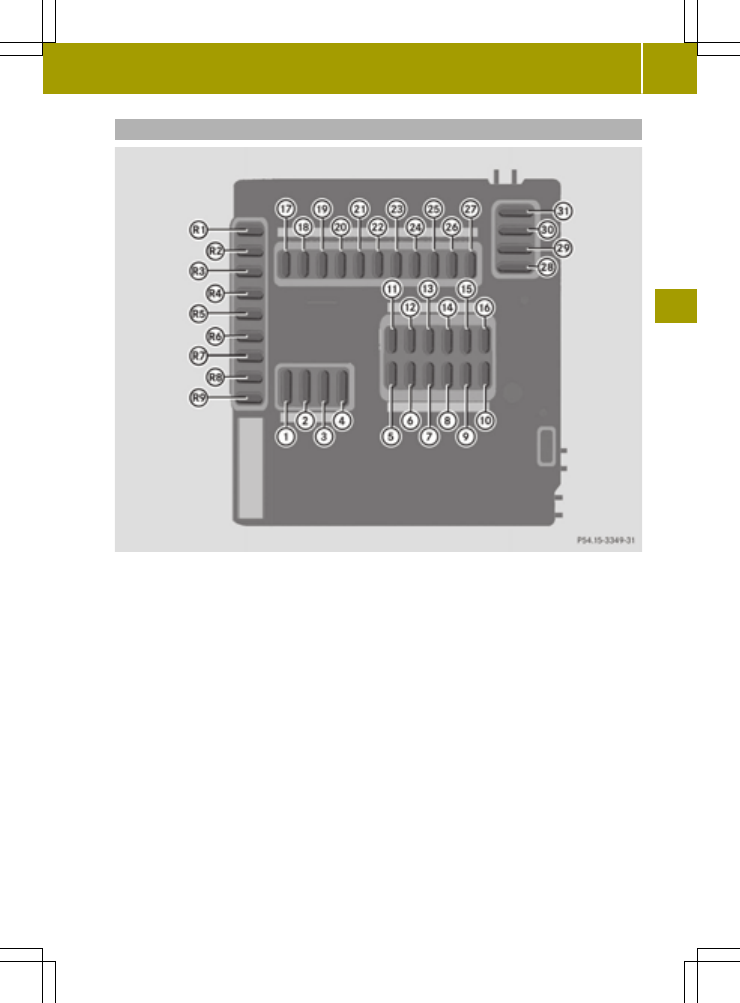

Fuse box

Front side
: - \

Fuse

y - ¥

Backup fuse slots

Fuses

207

>>

Practical

hints.

Z

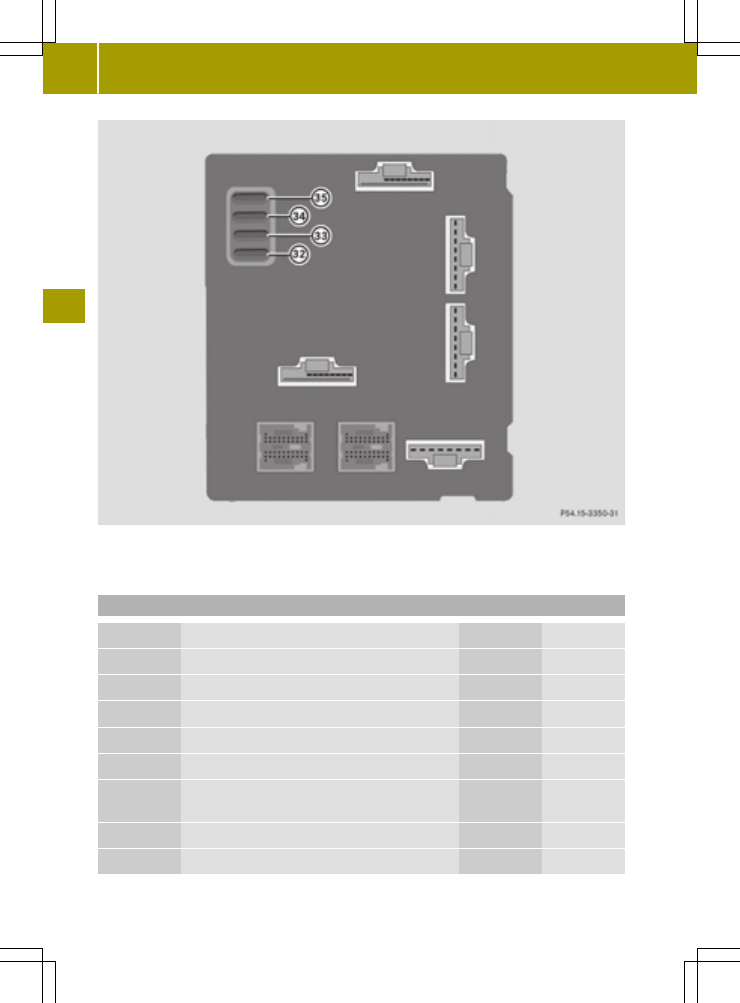

Rear side
^ - ©

Fuse

Fuse chart

No.

Accessory/Component

Amperage

Color

:

—

—

—

;

Windshield wipers

25 A

Neutral

=

Power window (left and right)

20 A

Yellow

?

Passenger compartment blower

25 A

Neutral

A

Front fog lamps, LED daytime running lamps 10 A

Red

B

Right parking lamp, right tail lamp, license

plate lamps

7.5 A

Brown

C

Left parking lamp, left tail lamp

7.5 A

Brown

D

Vehicle interior pre-heating and cooling

25 A

Neutral

208

Fuses

>>

Practical

hints.

No.

Accessory/Component

Amperage

Color

E

CPC, shifter, brake force booster vacuum

pump

7.5 A

Brown

F

Coolant pumps 1 and 2, high-voltage battery 15 A

Blue

G

ESP

®

control unit

25 A

Neutral

H

Exterior lamp switch, turn signal lamp

switch, cockpit switch module, on-board

diagnostics socket, exterior rear view mir-

ror heating, anti-theft warning system,

rain-light sensor, charge level and power

gauges, central locking system, instrument

cluster, Tire Pressure Monitoring System

(TPMS), brake and turn signal lamps (left and

right)

10 A

Red

I

—

—

—

J

—

—

—

K

Safety circuit high-voltage battery

15 A

Blue

L

—

—

—

M

Rear window wiper (coupé only)

15 A

Blue

N

ESP

®

control unit, EPS control unit, restraint

systems

10 A

Red

O

Electric drive components, engine control

unit, transmission control unit, on-board

diagnostics socket, sound generator

7.5 A

Brown

P

Air conditioning system, exterior rear view

mirror adjustment, washer pump, audio, seat

heating, wiper switch, cruise control, soft

top switch (cabriolet only), backup lamp

10 A

Red

Q

Auxiliary power outlet

15 A

Blue

R

Left low‑beam headlamp

7.5 A

Brown

S

Right low‑beam headlamp

7.5 A

Brown

T

—

—

—

U

Right high‑beam headlamp

7.5 A

Brown

V

Left high‑beam headlamp

7.5 A

Brown

W

Electric drive components

7.5 A

Brown

Fuses

209

>>

Practical

hints

.

Z

No.

Accessory/Component

Amperage

Color

X

Rear window defroster

40 A

Orange

Y

Soft top (cabriolet only)

30 A

Green

Z

Radiator cooling fan

40 A

Orange

\

Horn, central locking system

20 A

Yellow

^

—

—

—

_

Starter switch (ignition)

50 A

Red

a

ESP

®

control unit

40 A

Orange

EPS control unit

30 A

Green

y

Exterior rear view mirror heating

7.5 A

Brown

z

Brake lamps

7.5 A

Brown

|

—

—

—

~

Tire pressure monitor control unit

7.5 A

Brown

¡

Coolant pump, electric drive components, HV

interior PTC heater passenger compartment,

windshield unit car2go

10 A

Red

¢

Audio, subwoofer, sound system, soft top

(cabriolet only)

15 A

Blue

£

Interior lighting

5 A

Light brown

¤

Surround sound system

20 A

Yellow

¥

Seat heating control unit

25 A

Neutral

210

Fuses

>>

Practical

hints

.

>>

Technical

data

.

Parts service .................................. 212
Warranty coverage ............................ 212
Drive system and high-voltage system

electronics .................................... 212
Identification labels ....................... 214
Vehicle specification ...................... 215
Rims and tires ................................ 216
Service fluids and capacities ............ 217

Parts service

The “Technical data” section provides the

necessary technical data for your vehicle.
Genuine smart Parts are subjected to strin-

gent quality inspections. Each part has

been specifically developed, manufac-

tured or selected for and adapted to smart

vehicles.
Therefore, Genuine smart Parts should be

installed.

!

The use of non-genuine smart parts and

accessories not authorized by smart

could damage the vehicle, which is not

covered by the smart Limited Warranty,

or could compromise the vehicle’s dura-

bility or safety.

Warranty coverage

Your vehicle is covered under the terms of

the warranties printed in the smart USA

Warranty booklet (USA only) or the Warranty

booklet (Canada only).
Your authorized electric drive smart cen-

ter will exchange or repair any defective

parts originally installed on the vehicle

in accordance with the terms of the follow-

ing warranties:

R

smart USA Limited Warranty (USA only)

R

New Vehicle Limited Warranty (Canada

only)

R

Emission System Warranty

R

Emission Performance Warranty

R

Corrosion Warranty

R

California, Connecticut, Maine, Massa-

chusetts, New York, Pennsylvania, Rhode

Island, and Vermont Emission Control

System Warranty

R

smartmove Assistance (Canada only)

R

State Warranty Enforcement Laws (Lemon

Laws, USA only)

Replacement parts and accessories are

covered by the smart Parts and Accessories

warranties, copies of which are available

at any authorized electric drive smart cen-

ter.

Loss of Warranty booklet

Should you lose your smart USA Warranty

booklet (USA only) or the Warranty booklet

(Canada only), have an authorized electric

drive smart center arrange for a replace-

ment. It will be mailed to you.

Drive system and high-voltage system

electronics
Work on drive system and high-voltage

system electronics

G

WARNING

Always have maintenance work on drive sys-

tem and high-voltage system electronics

and components performed by a qualified

specialist, e.g. at an authorized electric

drive smart center. In particular, work rel-

evant to safety or on safety related systems

must be carried out at a qualified special-

ist workshop with expert knowledge of

electric drive vehicles.

!

Always have maintenance work on drive

system and high-voltage system elec-

tronics and components, such as control

modules, sensors and connecting cables,

performed by a qualified specialist

workshop with the necessary expert

knowledge of electric drive vehicles and

the tools to carry out the work required,

e.g. at an authorized electric drive

smart center. Otherwise there is a danger

that vehicle components may wear more

rapidly, which may void the vehicle’s

warranty.

212

Drive system and high-voltage system electronics

>>

Techn

ical

data

.

Retrofitting electrical and electronic

devices

Electrical and electronic devices can

endanger vehicle operating safety.

!

Damage or consequential damage due to

retrofitting a device in the vehicle is

not covered by smart’s warranty.

If you install telephones or radio trans-

mitters in the vehicle you must have such

retrofits approved. smart approves the

installation of telephones and radio devi-

ces if the work is done professionally and

the device is connected to a low-reflection

exterior antenna.
The transmitting power of the telephone or

radio must not exceed the following maxi-

mum values.

Frequency range

(band)

Maximum transmit-

ting power (Watts)

Short wave

(<50 MHz)

100

2 m wavelength

50

0.7 m wavelength

35

0.25 m wavelength

10

G

WARNING

Radio transmitters can interfere with the

vehicle’s electronic system, endanger the

operating safety of the vehicle and thus

your own safety, if

R

there is no external antenna

R

the external antenna is not low-reflec-

tion

R

the external antenna is incorrectly

installed

Excessive electromagnetic radiation can

damage your health and that of others.

Using an external antenna addresses and

considers the concerns currently being

discussed in scientific circles about the

health hazards possibly posed by electro-

magnetic fields.
Because of this, have the external antenna

installed exclusively at a qualified spe-

cialist workshop which has the necessary

specialist knowledge and tools to carry out

the work required, e.g. at a smart center. In

particular, work relevant to safety or on

safety-related systems must be carried out

at a qualified specialist workshop.

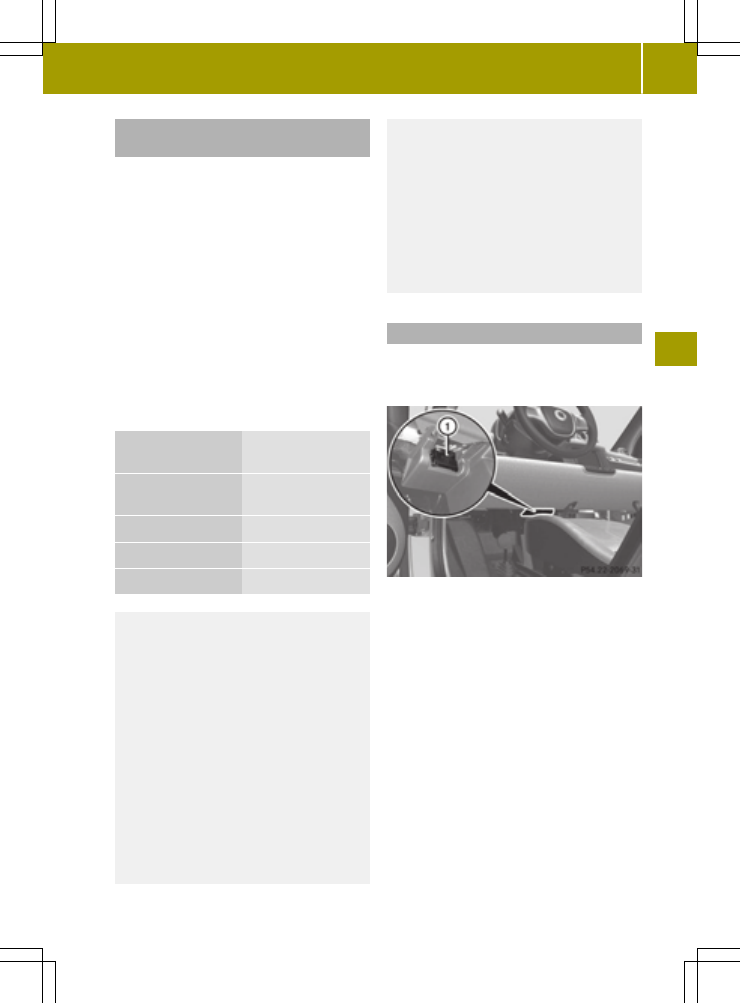

On-board Diagnostics Socket (OBD)

The on-board diagnostics socket is located

inside the vehicle on the right side of the

left footwell.

:

On-board diagnostics socket

Drive system and high-voltage system electronics

213

>>

Techni

cal

data.

Z

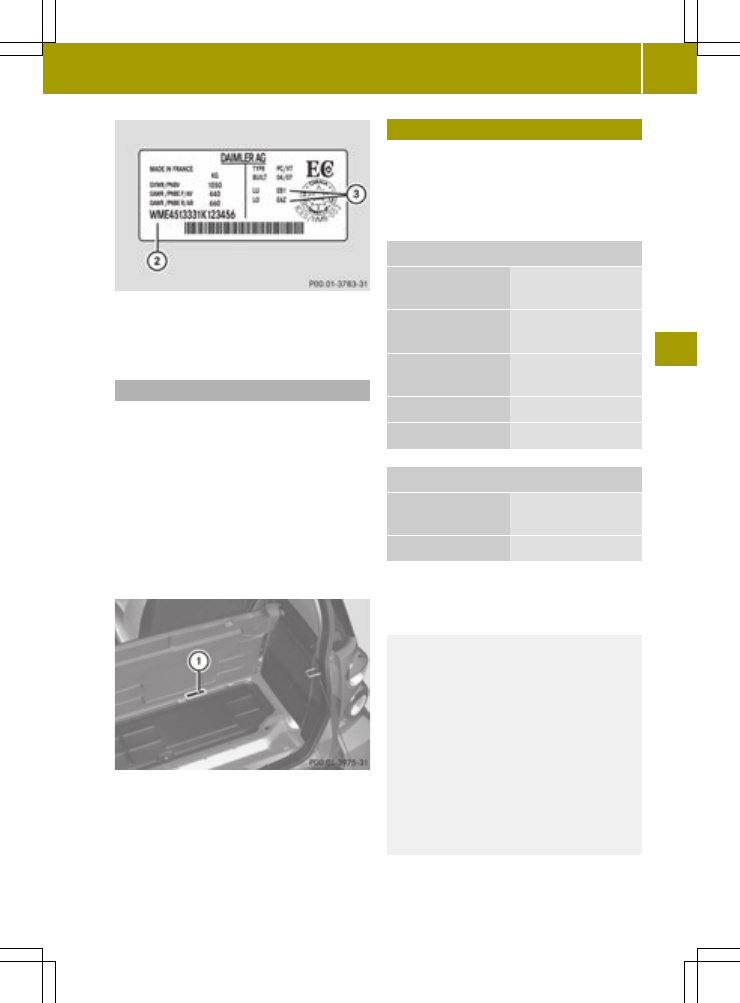

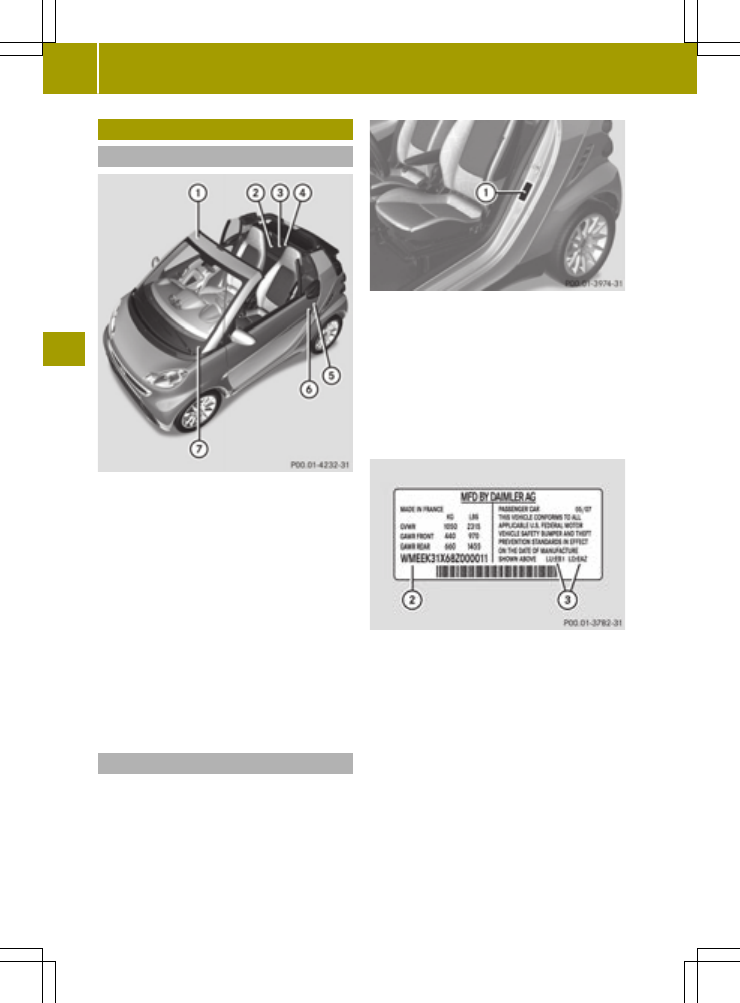

Identification labels
Signs and labels

:

Air bag information signs

(sun visor)

;

VIN (engine compartment)

=

Emission control information label,

includes both federal and California

certification exhaust emission stand-

ards (engine compartment)

?

Heat warning label (engine compart-

ment)

A

Certification label (driver’s door

B‑pillar)

B

Tire and loading information placard

(driver’s door B‑pillar)

C

VIN (lower edge of windshield)

Certification label

X

Open the driver’s door.

:

Certification label (on driver’s door

B‑pillar)

i

Data shown on the example certifica-

tion label are for illustration purpose

only. These data are specific to each

vehicle and may vary from data shown in

the illustration. Refer to certification

label on vehicle for actual data specific

to your vehicle.

Example certification label (U.S. vehicles)
;

Vehicle Identification Number (VIN)

=

Paintwork code

214

Identification labels

>>

Technical

data

.

Example certification label (Canada vehicles)
;

Vehicle Identification Number (VIN)

=

Paintwork code

Vehicle Identification Number (VIN)

The Vehicle Identification Number (VIN)

can be found in the following locations:

R

on the certification label on the driver’s

door B‑pillar (

Y

page 214)

R

on the rear right on the cargo compart-

ment floor (

Y

page 215)

R

in the lower edge of the windshield

(

Y

page 214)

X

Open the cargo compartment.

X

Fold back the carpet.

:

VIN (on the cargo compartment floor)

Vehicle specification

The quoted data apply only to the standard

vehicle. Contact an authorized electric

drive smart center for the corresponding

data of all special bodies and special

equipment.

Main dimensions

Overall vehicle

length

107.4 in (2727 mm)

Overall vehicle

width

11

69.0 in (1752 mm)

Overall vehicle

height

62.1 in (1555 mm)

Wheelbase

73.5 in (1867 mm)

Turning circle

28.7 ft (8.75 m)

Weights

Cargo compart-

ment load

max. 110 lb (50 kg)

Roof load

None

This vehicle is not intended to carry items

on its roof. Thus roof rails and any roof-

mounted devices must not be used.

G

WARNING

No racks or loads may be secured to the roof

of the vehicle, as

R

the panorama roof* may be damaged, thus

injuring persons

R

this can have a substantial adverse

effect on the driving dynamics of the

vehicle, thus causing accidents

R

the rack and/or the load could detach and

through this cause an accident or other

people could be injured by the load and/

or rack that has fallen off

11

Exterior rear view mirrors folded out.

Vehicle specification

215

>>

Techni

cal

data.

* optional

Z

Rims and tires
Notes

!

Only use tires which have been tested

and approved by smart. Tires approved by

smart are developed to provide best pos-

sible performance in conjunction with

the driving safety systems on your vehi-

cle such as the ABS or the ESP

®

.

Using tires other than those approved by

smart may result in damage that is not

covered by the smart Limited Warranty.

!

Using tires other than those approved

by smart can have detrimental effects,

such as

R

poor handling characteristics

R

increased noise

R

increased energy consumption

Moreover, tires and rims not approved by

smart may, under load, exhibit dimen-

sional variations and different tire

deformation characteristics that could

cause them to come into contact with the

vehicle body or axle parts. Damage to the

tires or the vehicle may be the result.

i

Further information on tires and rims

is available at any authorized electric

drive smart center. A placard with the

recommended tire inflation pressure is

located on the driver’s door B‑pillar.
The tire inflation pressure should be

checked regularly and should only be

adjusted on cold tires. Follow tire man-

ufacturer’s maintenance recommenda-

tion included with vehicle.

Mobility

Your vehicle is equipped with a tire repair

kit (

Y

page 187). In case of a flat tire, it

enables you to drive to the nearest author-

ized electric drive smart center on the

sealed tire.

If the tire is damaged too severely for the

tire sealant to provide a reliable tire

repair:

X

Contact the nearest authorized electric

drive smart center.

or

X

Call Roadside Assistance.

216

Rims and tires

>>

Techni

cal

data.

Mixed size tires

i

Abbreviations used in the following tables:

R

FA: Front Axle

R

RA: Rear Axle

All-season tires

Light alloy rims

FA

RA

155/60 R 15 74T M+S

175/55 R 15 77T M+S

4.5 J x 15 H2
Wheel offset: 0.93 in (23.5 mm)
5.5 J x 15 H2
Wheel offset: 0.87 in (22 mm)

Winter tires

12

Light alloy rims

FA

RA

155/60 R 15 74T M+Si

175/55 R 15 77T M+Si

4.5 J x 15 H2
Wheel offset: 0.93 in (23.5 mm)
5.5 J x 15 H2
Wheel offset: 0.87 in (22 mm)

Service fluids and capacities
Notes

Vehicle components and their respective

lubricants must match. Therefore only use

products tested and approved by smart.
Please contact an authorized electric

drive smart center for products tested and

approved by smart.

G

WARNING

Comply with all valid regulations with

respect to handling, storing and disposing

of service fluids. Otherwise you could

endanger persons or the environment.
Keep service fluids out of the reach of chil-

dren.
For health reasons, you should prevent ser-

vice fluids from coming into direct contact

with your skin or clothing.
If a service fluid is swallowed, contact a

physician immediately.

12

Not available as factory equipment.

Service fluids and capacities

217

>>

Technical

data

.

Z

Capacities

Components

Capacity

Coolants, lubricants, etc.

Coolant system

approx. 6.9 US qt (6.5 l) Anticorrosion/Antifreeze meet-

ing specification MB 325.0

Air conditioning system 500 g

(17.6 oz)

R134a refrigerant (never R 12)

120 g
(4.2 oz)

PAG lubricant oil Daphne 1234

Windshield washer sys-

tem

4.0 US qt (3.8 l)

Windshield washer concentrate

13

(

Y

page 218)

Washer fluid mixing ratio

(

Y

page 218)

Brake fluid

G

WARNING

During vehicle operation, the boiling

point of the brake fluid is continuously

reduced through the absorption of moisture

from the atmosphere. Under extremely

strenuous operating conditions, this mois-

ture content can lead to the formation of

bubbles in the system, thus reducing the

system’s efficiency.
Therefore, the brake fluid must be replaced

regularly. Refer to your vehicle’s Mainte-

nance Booklet for replacement interval.

Only brake fluid approved by smart is rec-

ommended. Any authorized electric drive

smart center will provide you with addi-

tional information.

Windshield/rear window washer system

During all seasons:

X

Use a windshield washer concentrate

labeled for summer and water for tem-

peratures above freezing point.

X

Use a windshield washer concentrate

labeled for winter and water for temper-

atures below freezing point.

X

Premix the windshield washer fluid in a

suitable container depending on the out-

side temperature and in accordance with

the manufacturer’s instructions

14

.

Washer fluid mixing ratio

R

Temperature above 32¦ (0¥):

1 part windshield washer concentrate

labeled for summer to 100 parts water

R

Temperature of 14¦ (-10¥):

1 part windshield washer concentrate

labeled for winter to 2 parts water

R

Temperature of -4¦ (-20¥):

1 part windshield washer concentrate

labeled for winter to 1 part water

13

Use a windshield washer concentrate labeled for summer and water for temperatures above freezing

point or a windshield washer concentrate labeled for winter and water for temperatures below freezing

point.

14

Refer to the notes for use on the container.

218

Service fluids and capacities

>>

Techni

cal

data.

G

WARNING

Windshield washer concentrate is highly

flammable. Fire, naked flames and smoking

are prohibited when windshield washer

concentrate is being handled.

Coolants

The battery and drive system coolant is a

mixture of water and anticorrosion/anti-

freeze, which provides:

R

Corrosion protection

R

Freeze protection

R

Boiling protection (by increasing the

boiling point)

The cooling system was filled at the factory

with a coolant providing freeze protection

to approximately -35¦ (-37¥) and corro-

sion protection.

!

Add premixed coolant solution only.

Adding water and MB 325.0 Anticorro-

sion/Antifreeze separately from each

other, could cause drive system damage

not covered by the smart Limited War-

ranty.

If the antifreeze mixture is effective to

-35¦ (-37¥), the boiling point of the

coolant in the pressurized cooling system

is reached at approximately 266¦ (130¥ ).
The coolant solution must be used year

round, even in countries which have high

temperatures to provide the necessary cor-

rosion protection and increase boil‑over

protection. Refer to Maintenance/ Service

Booklet for replacement interval.
Coolant system design and coolant used

determine the replacement interval. The

replacement interval published in the

Maintenance booklet is only applicable if

MB 325.0 Anticorrosion/Antifreeze solu-

tion or other smart approved products of

equal specification are used to renew the

coolant concentration or bring it back up

to the proper level.

For information on other smart approved

products of equal specification, contact an

authorized electric drive smart center.
To provide important corrosion protec-

tion, the solution must be at least 50% anti-

corrosion/antifreeze (equivalent to freeze

protection to approximately -35¦

[-37¥]).
If you use a solution that is more than 55%

anticorrosion/antifreeze (freeze protec-

tion to approximately -49 ¦ [(-45¥]), the

drive system and battery temperature will

increase due to the lower heat transfer

capability of the solution. Therefore, do

not use more than this amount of anticor-

rosion/antifreeze.
If the coolant level is low, water and

MB 325.0 Anticorrosion/Antifreeze should

be used to bring it up to the proper level

(have cooling system checked for signs of

leakage). Please make sure the mixture is

in accordance with label instructions.
Always use anticorrosion/antifreeze that

has been approved by smart. For informa-

tion contact an authorized electric drive

smart center.
The water in the cooling system must meet

minimum requirements, which are usually

satisfied by normal drinking water.
If you are not sure about the water quality,

consult an authorized electric drive smart

center.

Capacities

Cooling-system

capacity

All models

approx. 6.9 US qt

(6.5 l)

Anticorrosion/antifreeze

Your vehicle contains a number of alumi-

num parts. The use of aluminum components

in motor vehicle drive systems necessi-

tates that anticorrosion/antifreeze cool-

Service fluids and capacities

219

>>

Technic

al

data.

Z

ant used in such drive systems be specifi-

cally formulated to protect the aluminum

parts.
Failure to use such anticorrosion/anti-

freeze coolant will result in a signifi-

cantly shortened service life.
Therefore, the following product is

strongly recommended for use in your vehi-

cle: MB 325.0 Anticorrosion/Antifreeze

agent.
Before the start of the winter season (or

once a year in hot southern regions), you

should have the anticorrosion/antifreeze

concentration checked.
The coolant is also regularly checked each

time you bring your vehicle to an author-

ized electric drive smart center for ser-

vice.
Anticorrosion/antifreeze quantity:

Approximate freeze protection

-35¦

¦ (-37¥

¥)

-49¦

¦ (-45¥

¥)

Cooling system

approx. 3.5 US qt

(3.3 l)

approx. 3.8 US qt

(3.6 l)

220

Service fluids and capacities

>>

Technical

data

.
