Smart fortwo coupe and smart fortwo cabriolet electric drive (2015). Manual - part 12

Keep away from open flame, heat source or

sparks. Do not smoke.

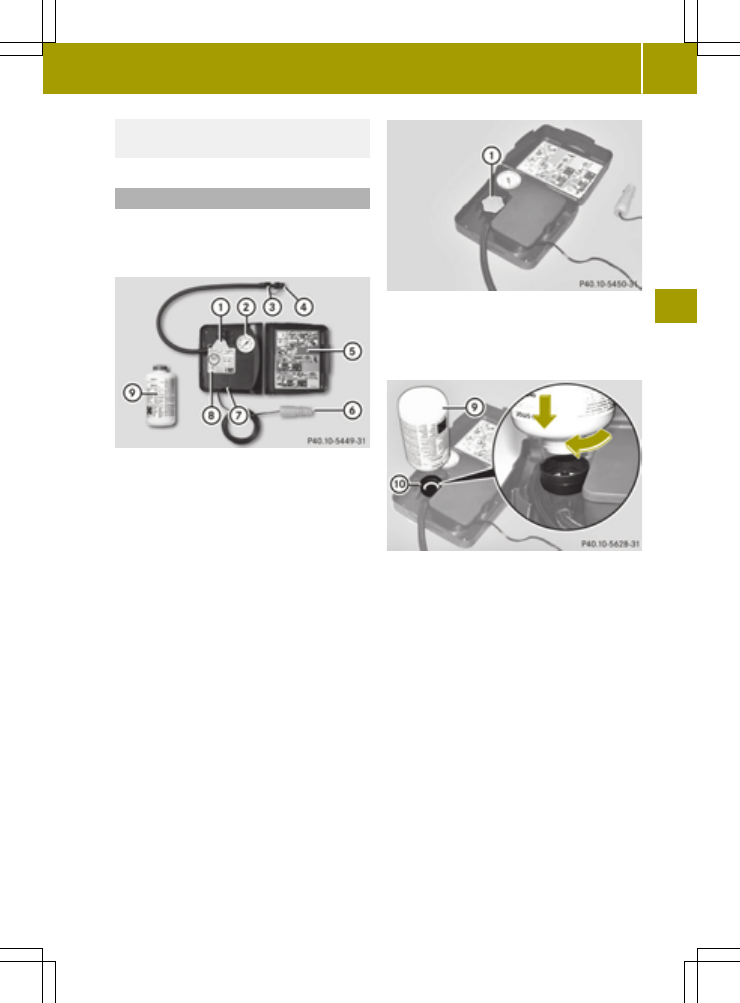

Sealing a tire (Version 1)

X

Take the tire repair kit from the

passenger footwell (

Y

page 160).

X

Open the tire repair kit lid.

:

Flange lid

;

Pressure gauge

=

Vent screw

?

Filler hose with stopper

A

Operating instructions label

B

Electrical plug

C

Electric air pump switch

D

Sticker

E

Tire sealant container

X

Remove sticker D from the tire repair

kit.

X

Attach sticker D where it will be easily

seen by the driver on the instrument

cluster.

X

Unwind electrical plug B and filler

hose ?.

X

Unscrew flange lid :.

X

Unscrew the lid of tire sealant container

E. Make sure not to damage the aluminum

seal.

X

Screw tire sealant container E onto

flange F.
Make sure the container is threaded cor-

rectly onto the flange. This punctures the

aluminum seal of the tire sealant con-

tainer.

X

Unscrew the valve cap from the tire valve

of the damaged tire.

X

Close vent screw =.

X

Pull off the stopper of filler hose ?.

Flat tire

189

>>

Practical

hints.

Z

X

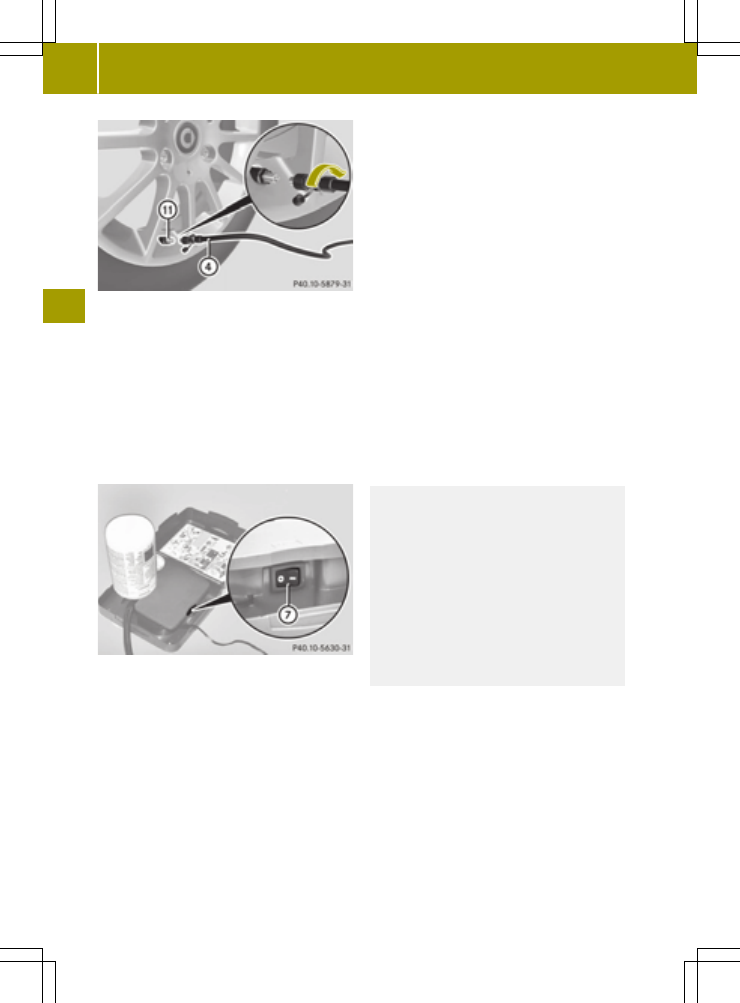

Screw the end of filler hose ? onto tire

valve G.

X

Insert electrical plug B into the aux-

iliary power outlet (

Y

page 110).

X

Insert the key in the starter switch and

turn it to position 1.

i

The vehicle’s 12‑volt battery is drained

by use of the electric air pump. You

should therefore keep the drive system

running while inflating the tire.

X

Press I on electric air pump switch C.

The electric air pump is switched on and

inflates the tire.

i

First, the sealant is pumped into the

tire. The pressure may briefly increase

to a high value. This is normal and not an

indication of a malfunction. Do not

switch off the electric air pump.

X

Let the electric air pump inflate the tire

for a maximum of ten minutes.
Pressure gauge ; must display at least

180 kPa (1.8 bar, 26 psi).

!

Do not operate the electric air pump

longer than ten minutes without inter-

ruption. Otherwise it may overheat.
You may operate the electrical air pump

again after it has cooled off.

X

If a tire inflation pressure of at least

180 kPa (1.8 bar, 26 psi) is not attained,

turn off the electric air pump by press-

ing 0 on electric air pump switch C.

X

Unscrew the end of filler hose ? from

tire valve G.

X

After clearing the area around the vehi-

cle of people and obstacles, drive vehi-

cle back or forth very slowly approx-

imately 30 ft (10 m).
This serves to better distribute the tire

sealant material inside the tire.

X

Screw the end of filler hose ? onto tire

valve G.

X

Inflate the tire again.

G

WARNING

If a tire inflation pressure of

180 kPa (1.8 bar, 26 psi) is not attained, the

tire is too severely damaged for the tire

sealant to provide a reliable tire repair.
In this case, the tire sealant cannot prop-

erly seal the tire.
Do not drive the vehicle.
Contact the nearest authorized electric

drive smart center for assistance or call

Roadside Assistance.

X

After attaining a tire inflation pressure

of at least 180 kPa (1.8 bar, 26 psi), press 0

on electric air pump switch C.

The electric air pump is switched off.

X

Turn the key in the starter switch to

position 0.

X

Unscrew the end of filler hose ? from

tire valve G.

X

Plug filler hose with the stopper.

X

Tire sealant container E remains

screwed onto flange F.

190

Flat tire

>>

Practical

hints

.

X

Place the tire repair kit securely in the

vehicle.

X

Drive off immediately.

The tire sealant will distribute itself

evenly inside the tire.

G

WARNING

Do not exceed vehicle speed of 50 mph

(80 km/h). A tire sealant repair is not

designed to operate at higher speeds.
The sticker must be attached on the instru-

ment cluster where it will be easily seen by

the driver.
Vehicle handling characteristics of a tire

sealant repaired tire may change. Adapt

your driving accordingly.

X

After driving for about 1.8 miles (3 km) or

ten minutes, stop and exit the vehicle

taking all of the appropriate safety pre-

cautions.

X

Take the tire repair kit from the vehicle.

X

Screw the end of filler hose ? onto tire

valve G.

X

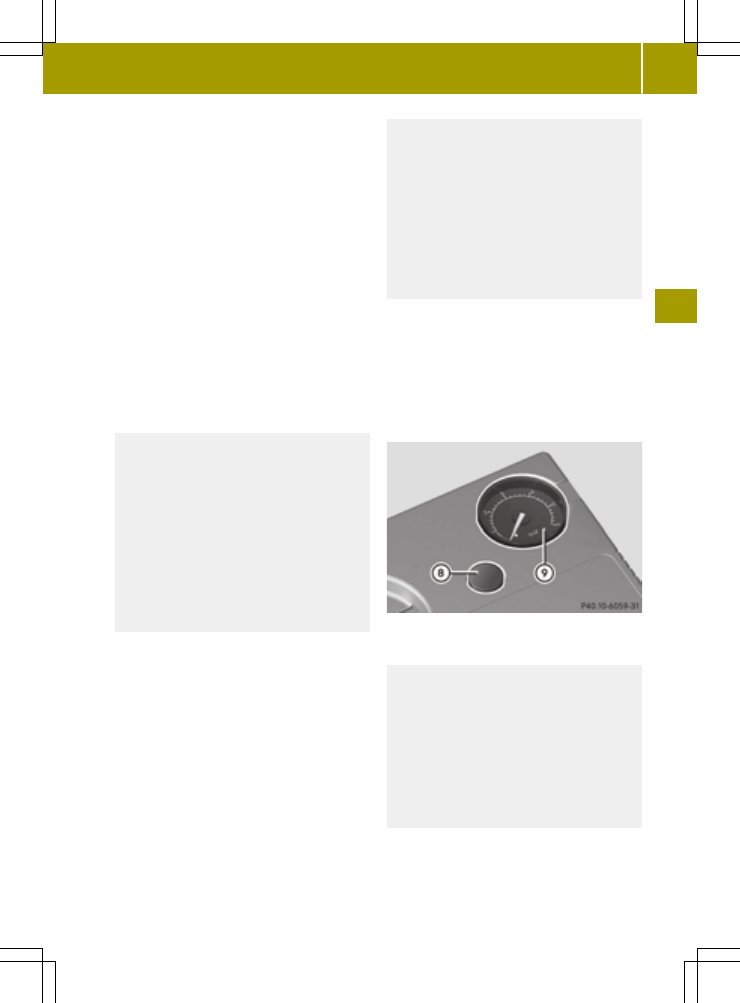

Check the tire inflation pressure using

pressure gauge ;.

G

WARNING

If tire inflation pressure has fallen below

130 kPa (1.3 bar, 19 psi) do not continue to

drive the vehicle.
Park your vehicle safely away from the

roadway and contact the nearest authorized

electric drive smart center or call Road-

side Assistance.
Have the damaged tire replaced.

X

If the tire inflation pressure is at least

130 kPa (1.3 bar, 19 psi), inflate or deflate

the tire to correct tire inflation pres-

sure (see Tire and Loading Information

placard located on the driver’s door

B‑pillar).

R

To increase the tire inflation pres-

sure: Switch on the electric air pump.

R

To decrease the tire inflation pres-

sure: Open vent screw =. Recheck the

tire inflation pressure with the elec-

tric air pump’s pressure gauge.

X

After checking the tire inflation pres-

sure, unscrew the end of filler hose ?

from tire valve G.

X

Screw the valve cap onto the tire valve.

X

Plug filler hose with the stopper.

X

Place the tire repair kit securely in the

vehicle.

!

The manufacturer is unable to guaran-

tee that all tire punctures can be

repaired with the tire repair kit, in par-

ticular cuts or perforations larger than

approximately 0.16 in (4 mm) or away from

the tire’s tread. The manufacturer is not

liable for damage sustained through

improper use of the tire repair kit.

G

WARNING

Follow recommended tire inflation pres-

sures.
Do not underinflate tires. Underinflated

tires wear excessively and/or unevenly,

adversely affect handling and energy con-

sumption of the vehicle, and are more

likely to fail from being overheated.
Do not overinflate tires. Overinflated

tires can adversely affect handling and

ride comfort, wear unevenly, increase

stopping distance, and result in sudden

deflation (blowout) because they are more

likely to become punctured or damaged by

road debris, potholes etc.
Do not overload the tires by exceeding the

specified load limit as indicated on the

Tire and Loading Information placard on

the driver’s door B‑pillar. Overloading the

tires can overheat them, possibly causing a

blowout. Overloading the tires can also

result in handling or steering problems, or

brake failure.

Flat tire

191

>>

Practical

hints

.

Z

X

Drive to the nearest authorized electric

drive smart center, to have the damaged

tire replaced.

X

Contact an authorized electric drive

smart center as soon as possible to

obtain a new filler hose and a new tire

sealant container.

X

Bring used tire sealant materials to an

authorized electric drive smart center

for proper disposal.

X

Replace your tire sealant container

every 4 years. Replacement containers

are available at any authorized electric

drive smart center.

G

WARNING

After changing a tire, contact an author-

ized electric drive smart center to make

sure the bolts holding the wheel to the car

are tight enough. Otherwise, the wheels

could come off. Each bolt should be tight-

ened to a torque of 81 lb‑ft (110 Nm).

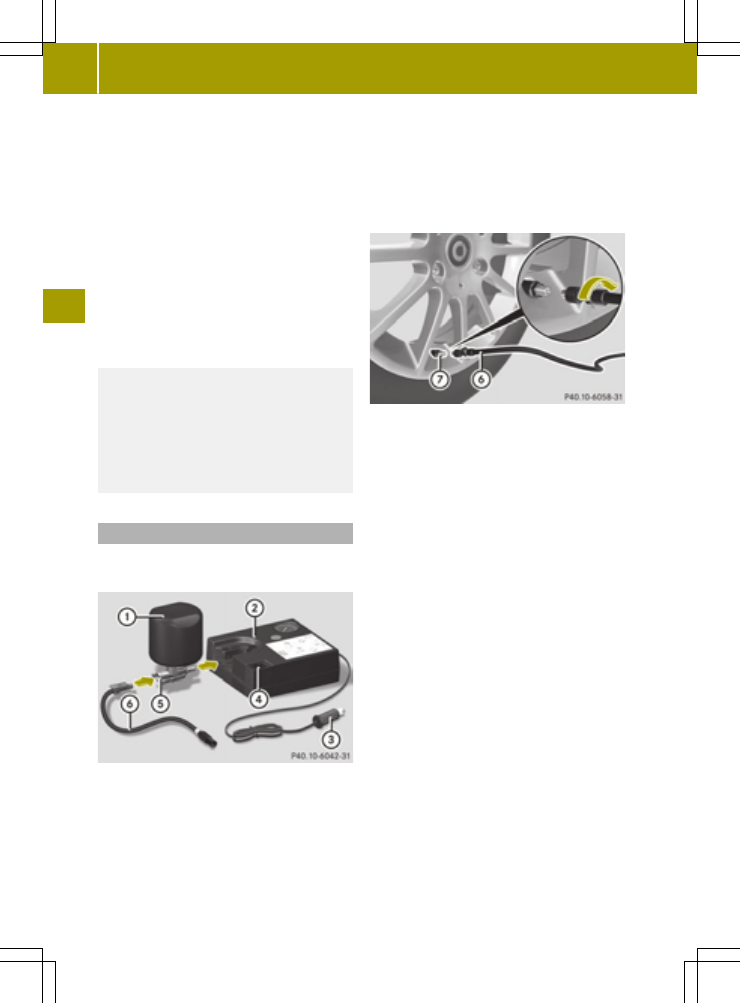

Sealing a tire (Version 2)

X

Take the tire repair kit from the

passenger footwell (

Y

page 160).

X

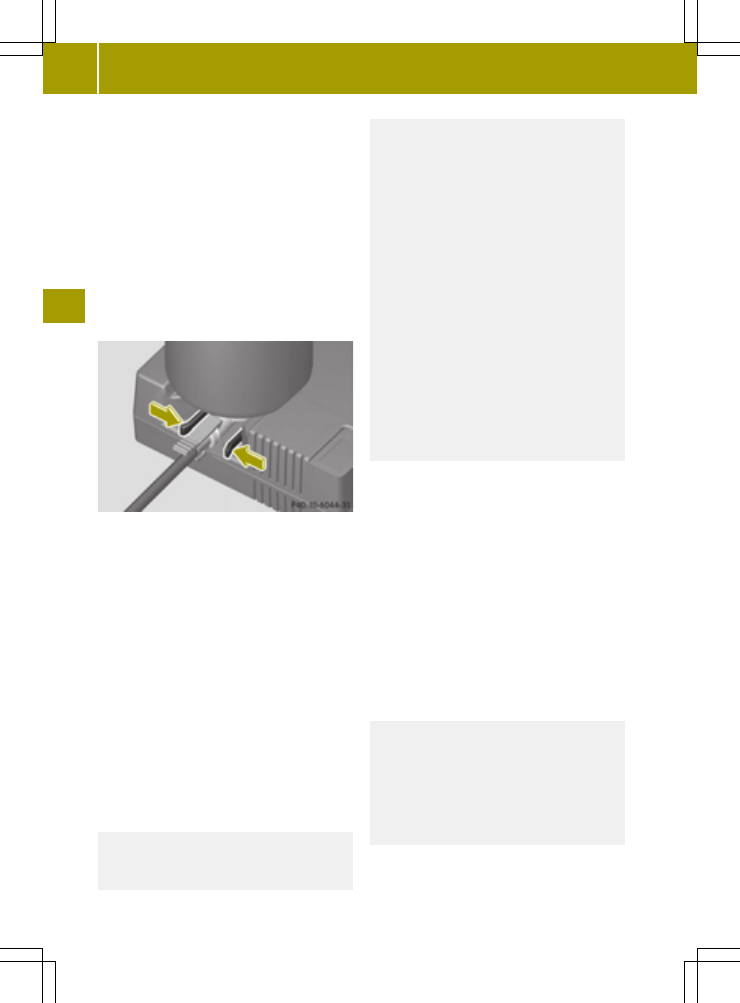

Take electrical plug = and filler hose

B from the bottom of the electric air

pump housing.

X

Engage the yellow plug of filler hose B

in the opening in yellow closure cap A.

X

With the O-ring seals towards the elec-

tric air pump housing, insert yellow clo-

sure cap A into fixture ;.

X

Push tire sealant container : into fix-

ture ; until both hooks of yellow closure

cap A engage.

X

Unscrew the valve cap from tire valve C

of the damaged tire.

X

Screw the end of filler hose B onto tire

valve C.

X

Insert electrical plug = into the aux-

iliary power outlet (

Y

page 110).

X

Insert the key in the starter switch and

turn it to position 1.

i

The vehicle’s 12‑volt battery is drained

by use of the electric air pump. You

should therefore keep the drive system

running while inflating the tire.

X

Press ON on electric air pump switch ?.

The electric air pump is switched on and

inflates the tire.

i

First, the sealant is pumped into the

tire. The pressure may briefly increase

to a high value. This is normal and not an

indication of a malfunction. Do not

switch off the electric air pump.

X

Let the electric air pump inflate the tire

for a maximum of ten minutes.
The pressure gauge must display at least

200 kpa (2.0 bar, 29 psi).

!

Do not operate the electric air pump

longer than ten minutes without inter-

ruption. Otherwise it may overheat.

192

Flat tire

>>

Practical

hints

.

You may operate the electrical air pump

again after it has cooled off.

X

If a tire inflation pressure of at least

200 kpa (2.0 bar, 29 psi) is not attained,

turn off the electric air pump by press-

ing OFF on electric air pump switch ?.

X

Unscrew the end of filler hose ? from

tire valve C.

X

After clearing the area around the vehi-

cle of people and obstacles, drive vehi-

cle back or forth very slowly approx-

imately 30 ft (10 m).
This serves to better distribute the tire

sealant material inside the tire.

X

Screw the end of filler hose ? onto tire

valve C.

X

Inflate the tire again.

G

WARNING

If a tire inflation pressure of

200 kPa (2.0 bar, 29 psi) is not attained, the

tire is too severely damaged for the tire

sealant to provide a reliable tire repair.
In this case, the tire sealant cannot prop-

erly seal the tire.
Do not drive the vehicle.
Contact the nearest authorized electric

drive smart center for assistance or call

Roadside Assistance.

X

After attaining a tire inflation pressure

of at least 200 kPa (2.0 bar, 29 psi), press

OFF on electric air pump switch ?.

The electric air pump is switched off.

X

Turn the key in the starter switch to

position 0.

X

Unscrew the end of filler hose ? from

tire valve C.

X

Place the tire repair kit securely in the

vehicle.

X

Drive off immediately.

The tire sealant will distribute itself

evenly inside the tire.

G

WARNING

Do not exceed vehicle speed of 50 mph

(80 km/h). A tire sealant repair is not

designed to operate at higher speeds.
The sticker must be attached on the instru-

ment cluster where it will be easily seen by

the driver.
Vehicle handling characteristics of a tire

sealant repaired tire may change. Adapt

your driving accordingly.

X

After driving for about 1.8 miles (3 km) or

ten minutes, stop and exit the vehicle

taking all of the appropriate safety pre-

cautions.

X

Take the tire repair kit from the vehicle.

X

Screw the end of filler hose ? onto tire

valve C.

X

Check the tire inflation pressure using

pressure gauge E.

G

WARNING

If tire inflation pressure has fallen below

130 kPa (1.3 bar, 19 psi) do not continue to

drive the vehicle.
Park your vehicle safely away from the

roadway and contact the nearest authorized

electric drive smart center or call Road-

side Assistance.
Have the damaged tire replaced.

X

If the tire inflation pressure is at least

130 kPa (1.3 bar, 19 psi), inflate or deflate

the tire to correct tire inflation pres-

sure (see Tire and Loading Information

Flat tire

193

>>

Practical

hints.

Z

placard located on the driver’s door

B‑pillar).

R

To increase the tire inflation pres-

sure: Switch on the electric air pump.

R

To decrease the tire inflation pres-

sure: Press deflate button D. Recheck

the tire inflation pressure with the

electric air pump’s pressure gauge E.

X

When the tire inflation pressure is cor-

rect, unscrew the end of filler hose ?

from tire valve C.

X

Screw the valve cap onto the tire valve.

X

To detach tire sealant container : from

the electric air pump, press both

latches.

X

Pull tire sealant container : out of fix-

ture ;.
Filler hose ? remains on tire sealant

container :.

X

Place the tire repair kit securely in the

vehicle.

!

The manufacturer is unable to guaran-

tee that all tire punctures can be

repaired with the tire repair kit, in par-

ticular cuts or perforations larger than

approximately 0.16 in (4 mm) or away from

the tire’s tread. The manufacturer is not

liable for damage sustained through

improper use of the tire repair kit.

G

WARNING

Follow recommended tire inflation pres-

sures.

Do not underinflate tires. Underinflated

tires wear excessively and/or unevenly,

adversely affect handling and energy con-

sumption of the vehicle, and are more

likely to fail from being overheated.
Do not overinflate tires. Overinflated

tires can adversely affect handling and

ride comfort, wear unevenly, increase

stopping distance, and result in sudden

deflation (blowout) because they are more

likely to become punctured or damaged by

road debris, potholes etc.
Do not overload the tires by exceeding the

specified load limit as indicated on the

Tire and Loading Information placard on

the driver’s door B‑pillar. Overloading the

tires can overheat them, possibly causing a

blowout. Overloading the tires can also

result in handling or steering problems, or

brake failure.

X

Drive to the nearest authorized electric

drive smart center, to have the damaged

tire replaced.

X

Contact an authorized electric drive

smart center as soon as possible to

obtain a new filler hose and a new tire

sealant container.

X

Bring used tire sealant materials to an

authorized electric drive smart center

for proper disposal.

X

Replace your tire sealant container

every 4 years. Replacement containers

are available at any authorized electric

drive smart center.

G

WARNING

After changing a tire, contact an author-

ized electric drive smart center to make

sure the bolts holding the wheel to the car

are tight enough. Otherwise, the wheels

could come off. Each bolt should be tight-

ened to a torque of 81 lb‑ft (110 Nm).

194

Flat tire

>>

Practical

hints

.

Wheel change
Preparing the vehicle

X

Park the vehicle on a hard, flat surface

when possible.

X

Turn on the hazard warning flasher.

X

Turn the steering wheel so that the front

wheels are in a straight-ahead position.

X

Engage the parking brake.

X

Move the gear selector lever to park

position P.

X

Switch off the drive system.

X

Have any passenger exit the vehicle at a

safe distance from the roadway.

Removing the wheel

G

WARNING

When jacking up the vehicle, only use a

suitable jack. Observe the manufacturer’s

safety instructions.
The jack must be designed for jacking up

this vehicle at the jack take-up brackets

built into both sides of the vehicle.
The jack is intended only for lifting the

vehicle briefly for wheel changes. It is not

suited for performing maintenance work

under the vehicle. To help avoid personal

injury, use the jack only to lift the vehicle

during a wheel change.
Never get beneath the vehicle while it is

supported by the jack. Keep hands and feet

away from the area under the lifted vehicle.

Always lower the vehicle onto sufficient

capacity jackstands before working under

the vehicle.
Always firmly engage the parking brake and

block the wheels with wheel chocks or other

sizeable objects before raising the vehi-

cle with the jack. Do not release the parking

brake while the vehicle is raised.
Make sure the ground on which the vehicle

is standing and where you place the jack is

solid, level and not slippery. If necessary,

use a large underlay. On slippery surfaces,

such as tiled floors, you should use a non-

slip underlay, for example a rubber mat.
Do not use wooden blocks or similar objects

to support the jack. Otherwise the jack may

not be able to achieve its load-bearing

capacity if it is not at its full height.
The jack must always be vertical when in

use. Always try to use the jack on level sur-

face. If you do not position the jack cor-

rectly, the vehicle can fall off the jack and

seriously or fatally injure you or others.
Never switch on the drive system when the

vehicle is raised.
Also observe the notes on the jack.

X

Make sure to have a suitable jack

10

, wheel

wrench

10

and wheel chock

10

.

Contact an authorized electric drive

smart center for information on which

jack and wheel wrench are required.

X

Prepare the vehicle as described

(

Y

page 195).

X

Make sure the surface is level.

Prevent the vehicle from rolling away by

blocking wheels with wheel chocks or other

sizeable objects:

X

Place one wheel chock or other sizeable

object in front of and another wheel

chock or other sizeable object behind

the wheel that is diagonally opposite to

the wheel being changed.

X

On wheel to be changed, loosen but do not

yet remove the wheel bolts (approx-

imately one full turn with wheel wrench).

!

Only position the jack on the designa-

ted take-up brackets.
You must not position the jack under the

high-voltage battery. Otherwise, the

high-voltage battery could be damaged.

10

Not included and not available as factory equipment.

Wheel change

195

>>

Practical

hints.

Z

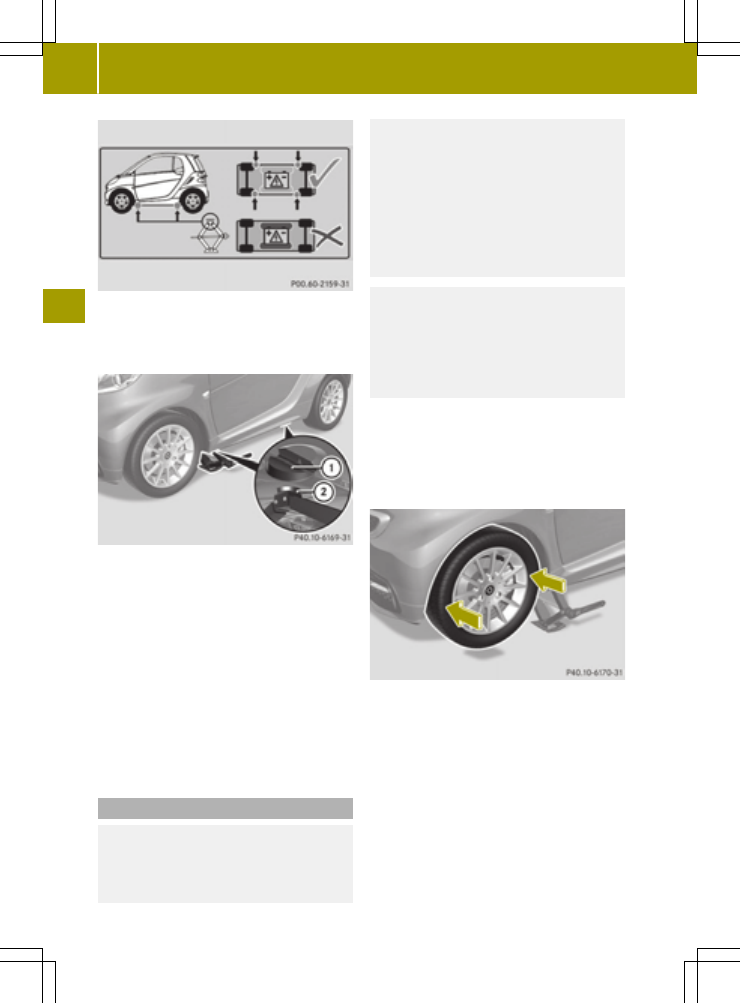

Warning label

The take-up brackets are identified by the

embossed recesses in the area of the door

sills.

X

Position jack ; under take-up

bracket : so that it is always vertical as

seen from the side, even if the vehicle is

parked on an incline.

X

Jack up the vehicle until the wheel is a

maximum of 1.2 in (3 cm) from the ground.

X

Unscrew and remove the wheel bolts.

!

Do not place wheel bolts in sand or dirt.

This could result in damage to the wheel

bolts and wheel hub threads.

X

Remove the wheel.

Mounting the wheel

G

WARNING

Always replace wheel bolts that are dam-

aged or rusted.
Never apply oil or grease to wheel bolts.

Damaged wheel hub threads should be

repaired immediately. Do not continue to

drive under these circumstances! Contact

an authorized electric drive smart center

or call Roadside Assistance.
Incorrect wheel bolts or improperly tight-

ened wheel bolts can cause the wheel to

come off. This could cause an accident. Be

sure to use the correct wheel bolts.

G

WARNING

Only use genuine smart wheel bolts. Other

wheel bolts may come loose.
Do not tighten the wheel bolts when the

vehicle is raised. Otherwise the vehicle

could fall off the jack.

X

Clean contact surfaces of wheel and wheel

hub.

!

To avoid paint damage, place wheel flat

against hub and hold it there while

installing first wheel bolt.

X

Guide the wheel onto the wheel hub and

push it on.

X

Insert two wheel bolts and tighten them

slightly.

X

Install last wheel bolt and tighten it

slightly.

X

Lower the vehicle until the vehicle is

resting fully on its own weight.

X

Remove the jack.

X

Tighten the wheel bolts. Observe a tight-

ening torque of 80 lb-ft (110 Nm).

196

Wheel change

>>

Practical

hints.

G

WARNING

Have the tightening torque checked after

changing a wheel. The wheels could come

loose if they are not tightened to a torque of

80 lb-ft (110 Nm).

i

The Tire Pressure Monitoring System

(TPMS)* only functions on wheels that are

equipped with the proper electronic

sensors (

Y

page 130).

Batteries
Notes on the vehicle’s electrical sys-

tem

The vehicle’s electrical system provides

power for the electric drive and all elec-

trical consumers or components of the

vehicle.
Power is supplied to the vehicle via two

batteries:

R

12-volt battery

R

High-voltage battery

Notes on the 12‑volt battery

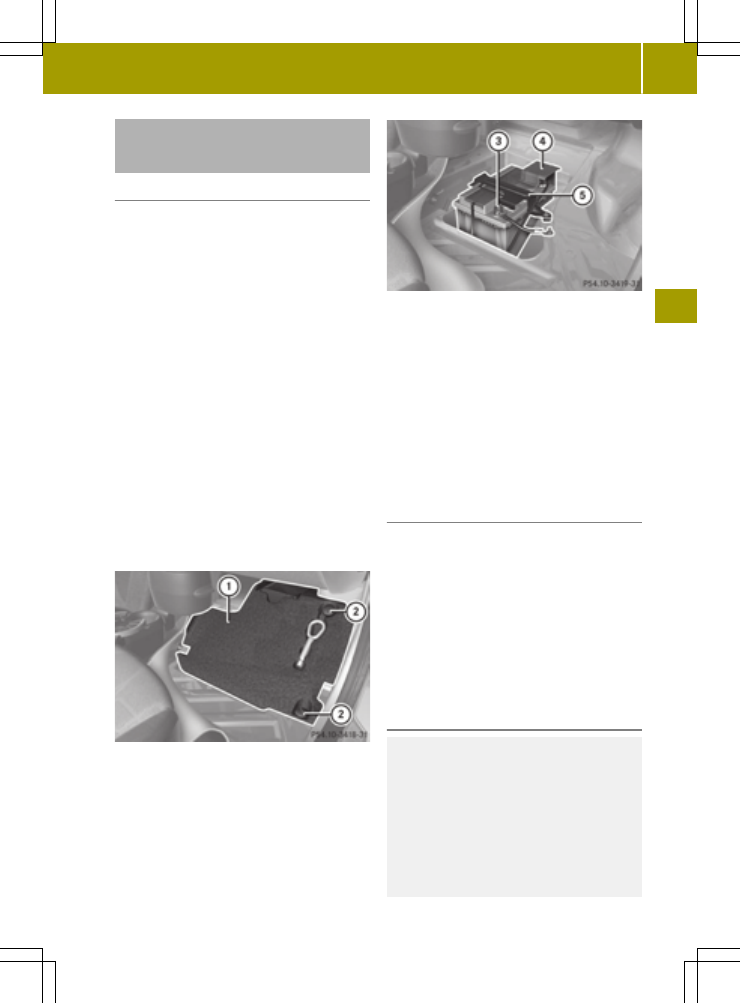

Your vehicle’s 12‑volt battery is located in

the passenger footwell below the footrest

(

Y

page 199).

The 12 volt battery should always be suffi-

ciently charged in order to achieve its

rated service life. Refer to the Scheduled

Maintenance Guide (USA only) or the Ser-

vice booklet (Canada only) for battery

maintenance intervals.
If you use your vehicle mostly for short-

distance trips, you will need to have the

12 volt battery charge checked more fre-

quently.
When replacing the battery, always use bat-

teries approved by smart. For information,

contact an authorized electric drive smart

center.

If you do not intend to operate your vehicle

for an extended period of time, consult an

authorized electric drive smart center

about steps you need to observe.

G

WARNING

Observe all safety instructions and pre-

cautions when handling automotive batter-

ies.

Risk of explosion.

Fire, open flames and

smoking are prohibited

when handling batteries.

Avoid creating sparks.
Battery acid is caustic.

Do not allow it to come

into contact with skin,

eyes or clothing.
Wear suitable protective

clothing, especially

gloves, apron and face-

guard.
Wear eye protection.
Rinse any acid spills

immediately with clear

water. Contact a physician

if necessary.
Keep children away.

Follow the instructions in

this Operator’s Manual.

G

WARNING

Failure to follow these instructions can

result in severe injury or death.
Observe all safety instructions and pre-

cautions when handling automotive batter-

ies.
Never lean over batteries while connect-

ing, you might get injured.

Batteries

197

>>

Practical

hints.

* optional

Z

Battery fluid contains sulfuric acid. Do not

allow this fluid to come in contact with

eyes, skin or clothing. In case it does,

immediately flush affected area with water

and seek medical help if necessary.
A battery will also produce hydrogen gas,

which is flammable and explosive. Keep

flames or sparks away from battery, avoid

improper connection of jumper cables,

smoking, etc.

G

WARNING

Do not place any metal objects on a battery.

You could otherwise cause a short circuit

and the battery’s highly flammable chemi-

cals could ignite.
Never allow any metal object to contact both

battery terminals or the positive terminal

and the vehicle body at the same time. This

might short circuit the battery and ignite

the highly flammable and explosive hydro-

gen gas generated by the battery, causing

serious personal injury.

G

WARNING

Keep flames or sparks away from battery,

avoid improper connection of jumper

cables, smoking, etc.

R

When disconnecting the battery, always

disconnect the negative terminal first,

followed by positive terminal.

R

When connecting the battery, always con-

nect the positive terminal first, fol-

lowed by the negative terminal.

R

Do not loosen or disconnect the battery

terminal clips while the drive system is

running or the key is in the starter

switch.

!

Never loosen or detach battery terminal

clamps while the drive system is running

or the key is in the starter switch. Oth-

erwise, electronic components could be

severely damaged.
Have the battery checked regularly at an

authorized electric drive smart center.

Refer to Maintenance Booklet for main-

tenance intervals or contact an author-

ized electric drive smart center for fur-

ther information.

!

Never invert the terminal connections!

Notes on the high‑voltage battery

Have work on the high-voltage battery per-

formed by an authorized electric drive

smart center only. Observe the safety notes

on (

Y

page 16) as well as the notes on the 12-

volt battery (

Y

page 197).

G

WARNING

The electrolyte of the high-voltage bat-

tery, i.e. the battery fluid, is toxic and

caustic. Do not allow this fluid to come in

contact with eyes, skin or clothing, for

example in case of an accident.
In case it does, immediately flush affected

area with water and seek medical help

immediately.

The high-voltage battery is located in the

vehicle underbody. Keep this in mind when

jacking up the vehicle. The vehicle has

designated take-up brackets for the jack.

For more information, see (

Y

page 196).

!

Only position the jack on the designa-

ted take-up brackets.
You must not position the jack under the

high-voltage battery. Otherwise, the

high-voltage battery could be damaged.

198

Batteries

>>

Practical

hints

.

Disconnecting, removing, charging,

reinstalling and reconnecting 12‑volt

battery

Disconnecting the 12-volt battery

i

If the 12-volt battery is disconnected

or discharged

R

turning the key in the starter switch

will have no effect

R

the transmission will remain in park

position P

For more information see “Jump start-

ing” (

Y

page 200).

X

Engage the parking brake.

X

Move the gear selector lever to park

position P.

X

Turn off all electrical accessories.

X

Switch off the drive system.

X

Open the passenger door.

X

Move the passenger seat to the rear as far

as possible.

X

Unscrew the carpet holder in the

passenger footwell (

Y

page 160).

X

Lift the carpet.

X

Unscrew fastening screw ; counter-

clockwise.

X

Pull footrest : sideways out of the vehi-

cle.

X

Read and observe safety instructions and

precautions (

Y

page 197).

!

Always disconnect the battery in the

order described below. Otherwise the

vehicle’s electronics can be damaged.

X

Disconnect the battery negative lead

from negative terminal =.
Make sure the negative lead does not

come into contact with the positive lead.

X

Remove cover ? from the positive ter-

minal.

X

Disconnect the battery positive lead.

Removing the 12-volt battery

X

Unscrew battery mount A.

X

Remove the battery support and bracket.

X

Pull out the ventilation hose from the

battery.
Depending on battery arrangement in

your vehicle model, the ventilation hose

is located either on the left or right side

of the battery.

X

Remove the battery.

Charging the 12-volt battery

G

WARNING

Avoid creating sparks when charging the

battery as escaping gases are flammable.

Keep open flames away from the battery and

do not smoke.
Do not touch the battery terminal with metal

objects and do not remove the battery

charger’s terminal clamps until the battery

charger has been switched off and no fur-

Batteries

199

>>

Practical

hints

.

Z

ther gas is being discharged by the bat-

teries.
Only charge the battery in a well ventilated

area.
There is a risk of acid burns during the

charging procedure due to the gases which

escape from the battery. Do not lean over

the battery when it is being charged.

G

WARNING

Never charge a battery while still installed

in the vehicle. Gases may escape during

charging and cause explosions that may

result in paint damage, corrosion or per-

sonal injury.

X

Charge battery in accordance with the

instructions of the battery charger man-

ufacturer.

!

Only use chargers of a correct and suit-

able voltage.

!

Never attempt to recharge a frozen bat-

tery. Have the battery checked at a smart

center. The battery housing could be

damaged.

Reinstalling the 12-volt battery

X

Reinstall the charged battery. Follow the

previously described steps in reverse

order.

!

The battery, its filler caps and the ven-

tilation hose must always be securely

installed when the vehicle is in opera-

tion.

Reconnecting the 12-volt battery
!

Always connect the battery in the order

described below. Otherwise the vehi-

cle’s electronics can be damaged.

X

Turn off all electrical accessories.

X

Remove the key from the starter switch.

!

Never invert the terminal connections!

X

Connect the battery positive lead and

fasten cover ? (

Y

page 199).

X

Connect battery negative lead =

(

Y

page 199).

i

After battery power (e.g. due to recon-

nection) was interrupted, you will have

to set the clock (

Y

page 94).

i

Have the battery’s charge status and

acid level checked at the start of the cold

season at a an authorized electric drive

smart center.

Jump starting
Notes

G

WARNING

Failure to follow these directions will

cause damage to the electronic components,

and can lead to a battery explosion and

severe injury or death.
Never lean over batteries while connecting

or jump starting, you might get injured.
Battery fluid contains sulfuric acid. Do not

allow this fluid to come in contact with

eyes, skin or clothing. In case it does,

immediately flush affected area with

water, and seek medical help if necessary.
A battery will also produce hydrogen gas,

which is flammable and very explosive.

Keep flames or sparks away from battery,

avoid improper connection of jumper

cables, smoking, etc.
Attempting to jump start a frozen battery

can result in it exploding, causing per-

sonal injury.
Read all instructions before proceeding.

!

Do not tow‑start vehicle. It is not pos-

sible to tow-start the vehicle. Attempt-

ing to do so may seriously damage the

drivetrain which would not be covered by

the smart Limited Warranty.

If the 12-volt battery is discharged, the

drive system cannot be started, regardless

200

Jump starting

>>

Practical

hints

.

of whether the high-voltage battery is

charged or not. Jump starting will not help

to start the drive system if the high-volt-

age battery is drained. The high-voltage

battery must then be charged.
The drive system can be started with jumper

cables and the fully charged battery of

another vehicle or an equivalent starter

pack.
Observe the following:

R

Do not start the drive system if the bat-

tery is frozen. Let the battery thaw out

first.

R

Only jump start from batteries with the

same voltage rating (12 V). Jump starting

with a more powerful battery could dam-

age the vehicle’s electrical system. Such

damage will not be covered by the smart

Limited Warranty.

R

Only use jumper cables with sufficient

cross-section and insulated terminal

clamps.

R

Should the battery be drained com-

pletely, let the donating power source

charge the vehicle for several minutes

before reattempting the starting proc-

ess.

G

WARNING

Keep flames or sparks away from battery. Do

not smoke.
Observe all safety instructions and pre-

cautions when handling automotive batter-

ies.

Jump starting

201

>>

Practical

hints

.

Z

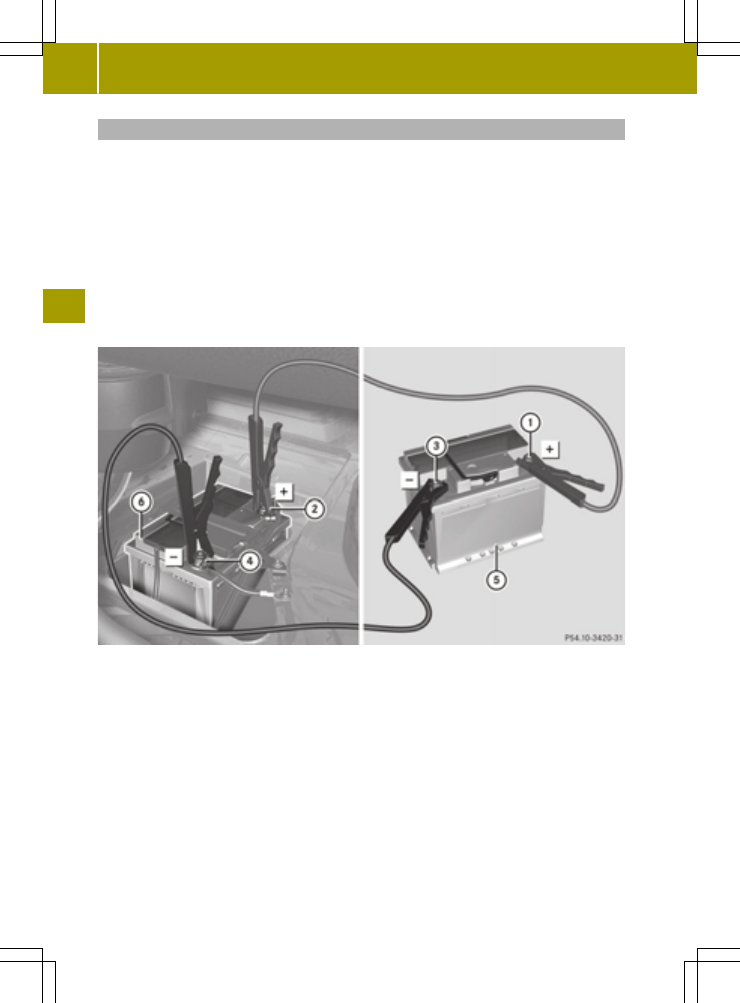

Jump start assistance

Your vehicle’s 12-volt battery is located in the passenger footwell below the footrest

(

Y

page 199).

For jump starting, use the terminals of the battery, keeping the leads connected.

X

Make sure the two vehicles do not touch.

X

Switch off all electrical consumers.

X

Engage the parking brake.

X

Move the gear selector lever to park position P.

X

Switch off the drive system.

X

Get access to the battery in the passenger footwell (

Y

page 199).

X

Remove the positive terminal cover.

Position A represents the charged battery of another vehicle or an equivalent starter

pack.

!

Never invert the terminal connections!

X

Connect positive terminal : of charged battery A with positive terminal ; of your

vehicle’s battery B with a jumper cable. Clamp the jumper cable to positive termi-

nal : of charged battery A first.

X

Start the engine of the vehicle with charged battery A.

X

Connect negative terminal = of charged battery A with negative terminal ? of your

vehicle’s battery B with a jumper cable. Clamp the jumper cable to negative terminal

= of charged battery A first.

X

Start the drive system of your vehicle. You can now switch on minimal consumers. Do not

switch on large consumers such as the rear window defroster or headlamps.

202

Jump starting

>>

Practical

hints

.

X

Remove the jumper cables from negative terminals = and ? first.

X

Remove the jumper cables from positive terminals : and ;.
You can now switch on the headlamps.

X

Remount the positive terminal cover.

X

Have the 12-volt battery checked at the nearest authorized electric drive smart center.

i

Please keep in mind that it will take quite some time to charge the 12-volt battery.

When you switch off the drive system after driving a short distance, you may not be able

to start it again.
Charge the 12-volt battery completely as soon as possible.

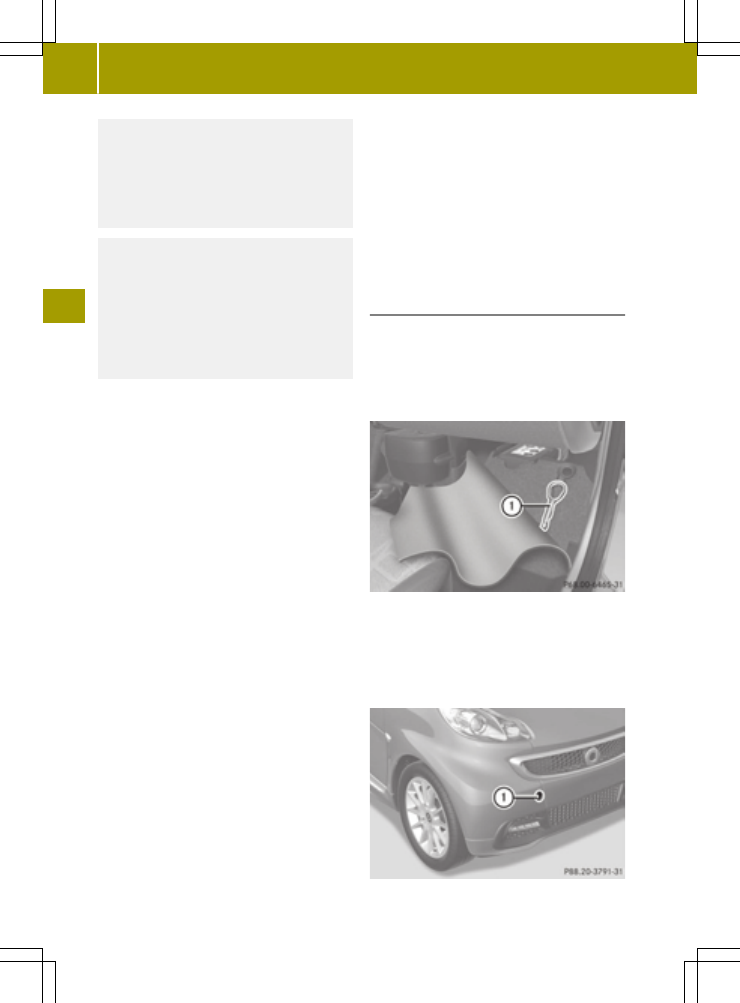

Towing
About towing

This section offers information on towing

methods for breakdown situations and

emergency towing.

Recommended towing method - Break-

down situation

!

To prevent damage during transport, do

not tie down the vehicle by its chassis or

suspension parts — use only wheel straps

to position and hold down the vehicle.
Improper tie down on a flatbed carrier

truck or trailer can damage suspension

parts and body panels.

smart recommends that the vehicle be

transported with all wheels off the ground

using a flatbed carrier truck or appropri-

ate wheel lift/dolly equipment.
Always have your vehicle transported:

R

when the N warning lamp for the high-

voltage system lights up in the instru-

ment cluster

R

when the

Do not tow (away)

Do not tow (away)

message

appears in the instrument cluster

R

when the multifunction display is inop-

erative

R

when one or several of the following

warning lamps light up:

-

þ Drive diagnostics (red)

-

# 12‑Volt battery
D Power steering

R

if the brake pedal already starts to pul-

sate just after towing begins

R

if you have to transport the vehicle over

long distances

X

Switch off the tow‑away protection* and

interior motion sensor* (

Y

page 50).

Emergency towing

When circumstances do not permit the rec-

ommended towing method, the vehicle may

be towed with all wheels on the ground

using a strap or tow bar connected to

another vehicle. Only tow the vehicle as far

as necessary to have the vehicle moved to a

safe location where the recommended tow-

ing method can be employed.

G

WARNING

If circumstances require towing the vehi-

cle with all wheels on the ground, always tow

with a tow bar if:

R

the drive system will not run

R

there is a malfunction in the brake sys-

tem

R

there is a malfunction in the power sup-

ply or in the vehicle’s electrical system

Towing

203

>>

Practical

hints.

* optional

Z

A tow bar is necessary to adequately control

the towed vehicle.
Prior to towing the vehicle with all wheels

on the ground, make sure the gear selector

lever is in neutral position N and the igni-

tion is switched on.

G

WARNING

With the drive system inactive, there is no

power assistance for the brake and steering

systems. In this case, it is important to

keep in mind that a considerably higher

degree of effort is necessary to brake and

steer the vehicle. Adapt your driving

accordingly.

!

The vehicle may be towed only for dis-

tances up to 30 miles (50 km) and at a

speed not to exceed 30 mph (50 km/h).
Otherwise, the electric drive or the

high-voltage system could be damaged.

!

Do not tow other vehicles.

Otherwise, the drive system or compo-

nents of the high-voltage system could be

damaged.

!

Do not tow the vehicle with the front

axle raised. Doing so may cause serious

damage to the brake system which is not

covered by the smart Limited Warranty.

!

Before towing the vehicle observe the

following instructions:

R

Do not tow with sling-type equipment

attached to suspension parts. This may

cause damage to the supports if towing

on a bumpy road.

R

Towing the vehicle should only be done

using the properly installed towing

eye bolt. Never attach a tow cable, tow

rope, or tow rod to the vehicle chassis,

frame, or suspension parts.

!

Make sure the gear selector lever is in

neutral position N while towing the

vehicle. Doing otherwise may result in

significant drive train damage.

!

Towing the vehicle with a luggage rack*

mounted is not permissible. The vehicle

must not be towed by the luggage rack*.

i

If the 12-volt battery is disconnected

or discharged, the gear selector lever

will remain locked in park position P.

Contact an authorized electric drive

smart center for assistance or call Road-

side Assistance.

Towing eye bolt

The towing eye bolt is located in the

passenger footwell under the carpet.

X

Unscrew the carpet holder in the

passenger footwell (

Y

page 160).

X

Lift the carpet.

X

Take out towing eye bolt :.

Installing towing eye bolt
The towing eye bolt can be screwed into

threaded holes which are located behind

covers on the front and rear bumper.

Front cover

204

Towing

>>

Practical

hints.

* optional
