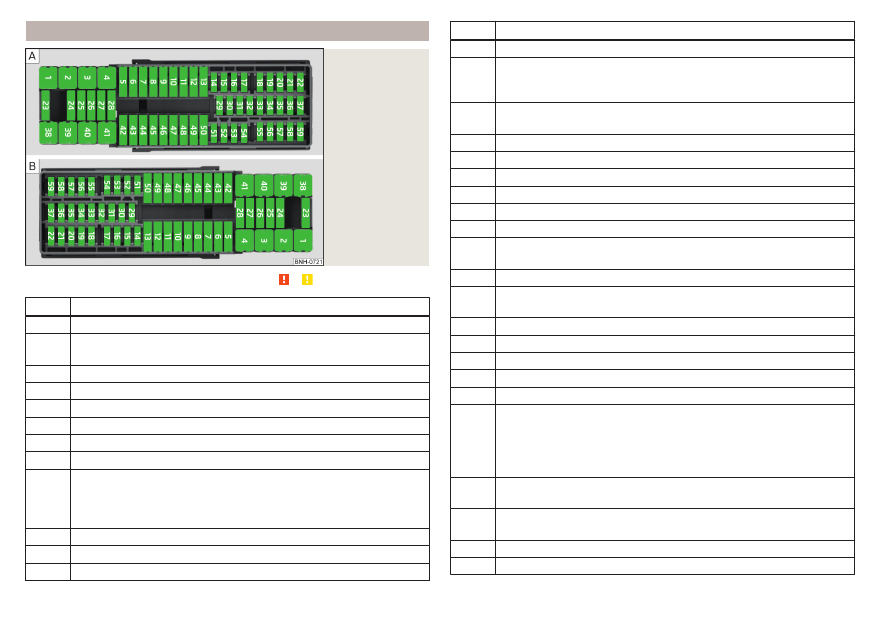

Назначение предохранителей в передней панели

Илл. 248

Предохраните-

ли:  - лево-

стороннее рас-

положение ру-

левого управ-

ления /  - пра-

востороннее

расположение

рулевого

управления



Сначала прочтите и примите к сведению и на стр 229.

№

Потребители

Освещение слева

Центральный замок, омыватели ветрового и заднего стёкол

(только с KESSY или с обогревом ветрового стекла)

Зажигание

Свет справа

Электрический стеклоподъёмник двери водителя

Освещение салона

Звуковой сигнал

Тягово-сцепное устройство

Подрулевой переключатель, система управления двигателя

(только без KESSY), АКП (только без KESSY), АКП (только без

KESSY), ESC (только без KESSY), ТСУ (только без KESSY), усили-

тель рулевого управления (только без KESSY)

Электрический стеклоподъёмник задней левой двери

Омыватель фар

Дисплей системы Infotainment

№

Потребители

Многофункциональный модуль для автомобилей такси

Подрулевой рычаг, переключатель освещения, блокировка из-

влечения ключа из замка зажигания (а/м с АКП), световой сигнал,

датчик дождя

Климатическая установка, автоматическая коробка передач, диа-

гностический разъём, обогрев ветрового стекла

Комбинация приборов, аварийный вызов

Охранная сигнализация, звуковой сигнал

Подогрев заднего сиденья

Не используется

Омыватели ветрового и заднего стёкол (без KESSY или без обо-

грева ветрового стекла)

Передние сиденья с подогревом

Вентилятор климатической установки, отопитель, климатическая

установка, отопитель

Не используется

Подогрев передних сидений

Стеклоочиститель заднего стекла.

Не используется

Подушка безопасности

Электрические стеклоподъёмники, выключатель фонаря заднего

хода, климатическая установка, парковочный ассистент, регули-

ровка наружных зеркал заднего вида, питание средней панели

клавиш, питание боковой панели клавиш, внутреннее зеркало

заднего вида, выключатель аварийной световой сигнализации

Топливный насос, вентилятор радиатора, круиз-контроль, омы-

ватель ветрового и заднего стёкол, переключатель освещения

Диагностический разъём, корректор фар, подрулевой переклю-

чатель, стабилизатор напряжения для такси

Пуск двигателя, выключатель педали сцепления

Обогреваемые форсунки стеклоомывателя



230

Самостоятельные действия в сложных ситуациях

№

Потребители

Не используется

Функция зарядки от порта USB

Радар

Не используется

Дополнительный электрический отопитель

Не используется

Обогрев заднего стекла

Электрический стеклоподъёмник двери переднего пассажира

Тягово-сцепное устройство

Прикуриватель, розетка 12 В в салоне, розетка 12 В в багажном

отсеке

Электрический стеклоподъёмник задней правой двери

Омыватель переднего и заднего стекла, подрулевой рычаг

Тягово-сцепное устройство

Топливный насос

Система Infotainment

Обогрев наружных зеркал

KESSY

Блокировка рулевой колонки (KESSY)

ABS или ESC

Не используется

Подогрев заднего сиденья

Не используется

Предохранители в моторном отсеке

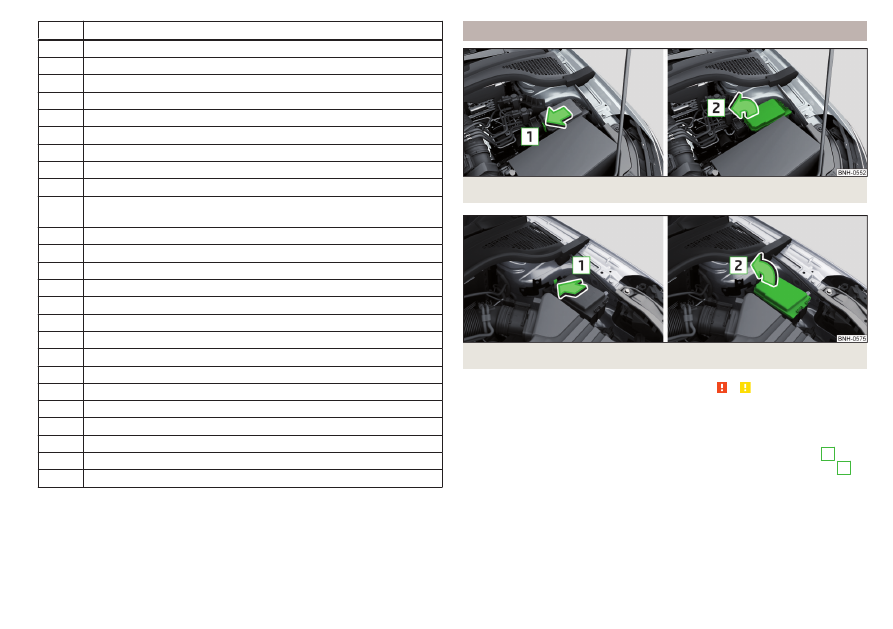

Илл. 249 Крышка блока предохранителей: вариант 1

Илл. 250 Крышка блока предохранителей: вариант 2



Сначала прочтите и примите к сведению и на стр 229.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Нажмите кнопку разблокировки крышки в направлении стрелки

» илл. 249

или

» илл. 250

и снимите крышку в направлении стрелки

›

Извлеките пластиковый захват из крепления на крышке блока предохра-

нителей передней панели.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Установите крышку и, нажав на фиксаторы, заприте её.

›

Верните захват на прежнее место.



231

Предохранители и лампы накаливания

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

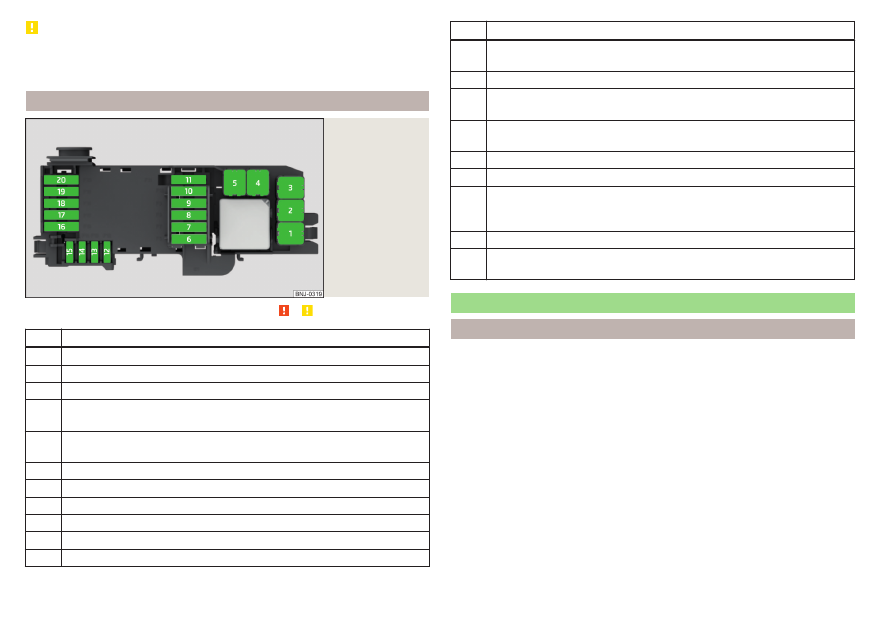

Назначение предохранителей в моторном отсеке

Илл. 251

Предохраните-

ли



Сначала прочтите и примите к сведению и на стр 229.

№

Потребители

Вентилятор радиатора

Система предварительного накаливания

ABS или ESC

Дополнительный электрический отопитель, обогрев ветрового

стекла

Дополнительный электрический отопитель, обогрев ветрового

стекла

Автоматическая коробка передач

Система управления двигателя

Стеклоочиститель ветрового стекла

Модуль данных аккумуляторной батареи

ABS или ESC

Вакуумный насос тормозной системы

№

Потребители

Форсунки, клапан дозирования топлива, регулятор давления топ-

лива

Концевой выключатель педали тормоза

Топливный насос, вентилятор радиатора, насос охлаждающей

жидкости, насос системы охлаждения наддувочного воздуха

Система управления двигателя, стабилизатор напряжения для ав-

томобилей такси

Стартер

Система управления двигателя

Дополнительный электрический отопитель, клапан заслонки

впускного коллектора, регулятор давления наддува, температура

масла, клапан адсорбера, клапан регулирования давления масла

Лямбда-зонд

20 Система предварительного накаливания, обогрев вытяжной венти-

ляции картера

Лампы накаливания



Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп накаливания, ксеноновых газоразрядных ламп или светодиодов

проводите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.



232

Самостоятельные действия в сложных ситуациях

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 202

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H7, Н8 и H15 находятся под давлением и могут

при замене лопнуть — опасность травмы! Перед заменой этих ламп мы

рекомендуем надеть перчатки и защитные очки.

■

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

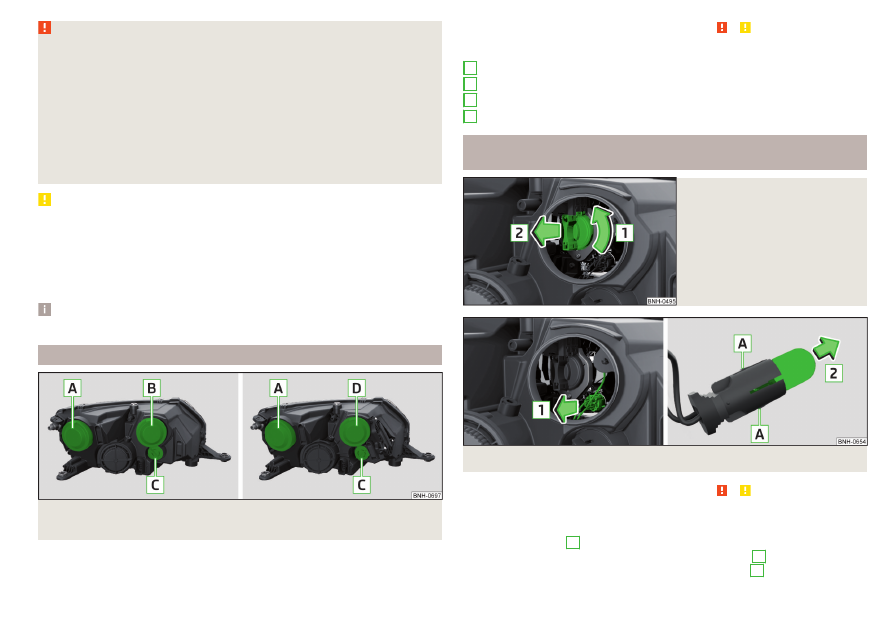

Расположение ламп накаливания в передних галогенных фарах

Илл. 252 Левая фара: галогенная фара/галогенная фара со светоди-

одными дневными ходовыми огнями



Сначала прочтите и примите к сведению и на стр 233.

Соответствие ламп накаливания

» илл. 252

Ближний свет
Дальний свет, дневной режим освещения и габаритный огонь
Указатель поворота
Дальний свет

Замена лампы дальнего света, дневного ходового огня и

габаритного огня (галогенные фары)

Илл. 253

Замена лампы дальнего све-

та / дневного ходового огня

Илл. 254 Замена ламп габаритных огней



Сначала прочтите и примите к сведению и на стр 233.

Извлечение/установка лампы накаливания дальнего света и дневного

ходового огня

›

Снимите крышку

» илл. 252

на стр. 233.

›

Поверните патрон с лампой в направлении стрелки

» илл. 253

›

Извлеките патрон с лампой в направлении стрелки



A
B
C
D

233

Предохранители и лампы накаливания
