Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

›

Установите крышку

B



» илл. 252

 на стр. 233.

Извлечение/установка лампы накаливания габаритного огня

›

Снимите крышку

B



» илл. 252

 на стр. 233.

›

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 254

.

›

Возьмитесь за патрон с лампой в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

B



» илл. 252

 на стр. 233.

Замена лампы накаливания ближнего света

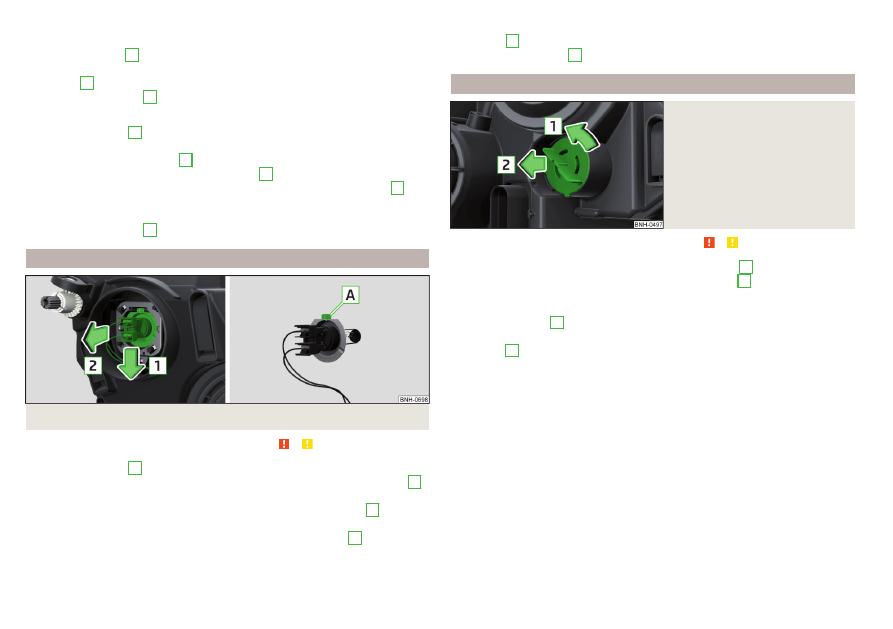

Илл. 255  Замена лампы накаливания ближнего света



Сначала прочтите и примите к сведению   и   на стр 233.

›

Снимите крышку

A



» илл. 252

 на стр. 233.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 255

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вверх.

›

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

›

Установите крышку

A



» илл. 252

 на стр. 233.

Замена лампы накаливания в переднем указателе поворота

Илл. 256

Замена лампы накаливания в

переднем указателе поворота



Сначала прочтите и примите к сведению   и   на стр 233.

›

Поверните патрон с лампой в направлении стрелки

1



» илл. 256

.

›

Извлеките патрон с лампой в направлении стрелки

2

.

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

234

Самостоятельные действия в сложных ситуациях

Замена лампы накаливания дальнего света (галогенная фара со

светодиодными дневными ходовыми огнями)

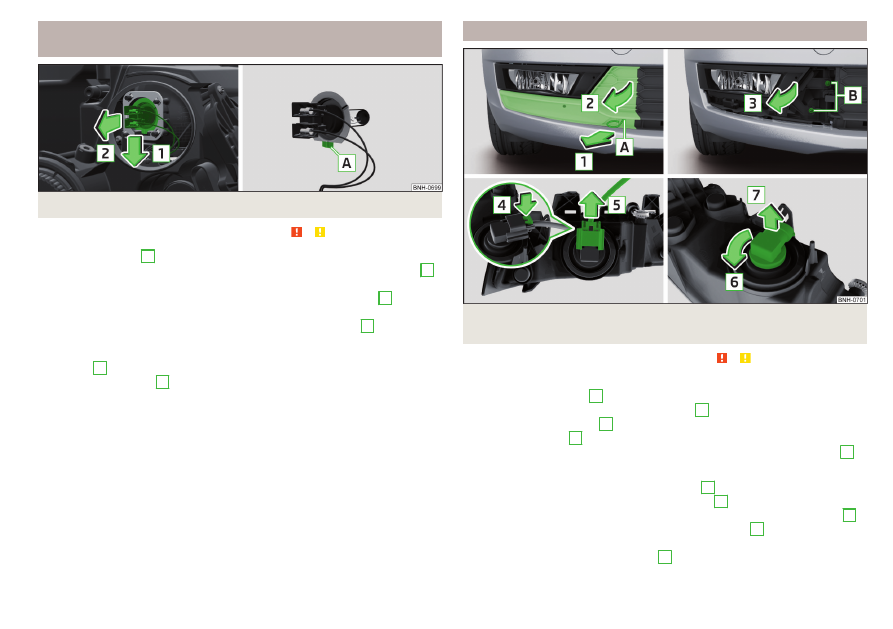

Илл. 257  Замена лампы дальнего света



Сначала прочтите и примите к сведению   и   на стр 233.

›

Снимите крышку

D



» илл. 252

 на стр. 233.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 257

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вниз.

›

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

›

Установите крышку

D



» илл. 252

 на стр. 233.

Замена лампы противотуманной фары

Илл. 258  Извлечение противотуманной фары / замена лампы нака-

ливания



Сначала прочтите и примите к сведению   и   на стр 233.

Снятие защитной решётки и фары

›

Вставьте в отверстие

A



» илл. 258

 съёмник колёсных колпаков.

›

Потянув съёмник в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

Осторожно снимите противотуманную фару в направлении стрелки

3

.

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

4

.

›

Отсоедините разъём в направлении стрелки

5

.

›

Поверните патрон вместе с лампой до упора в направлении стрелки

6

.

›

Извлеките патрон с лампой в направлении стрелки

7

.

›

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

6

.

›

Подсоедините разъём.



235

Предохранители и лампы накаливания

Установка фары и защитной решётки

›

Вставьте противотуманную фару в направлении, противоположном на-

правлению стрелки

3



» илл. 258

, и прикрутите её.

›

Установите защитную решётку и осторожно прижмите её до фиксации.

Снятие и установка заднего фонаря

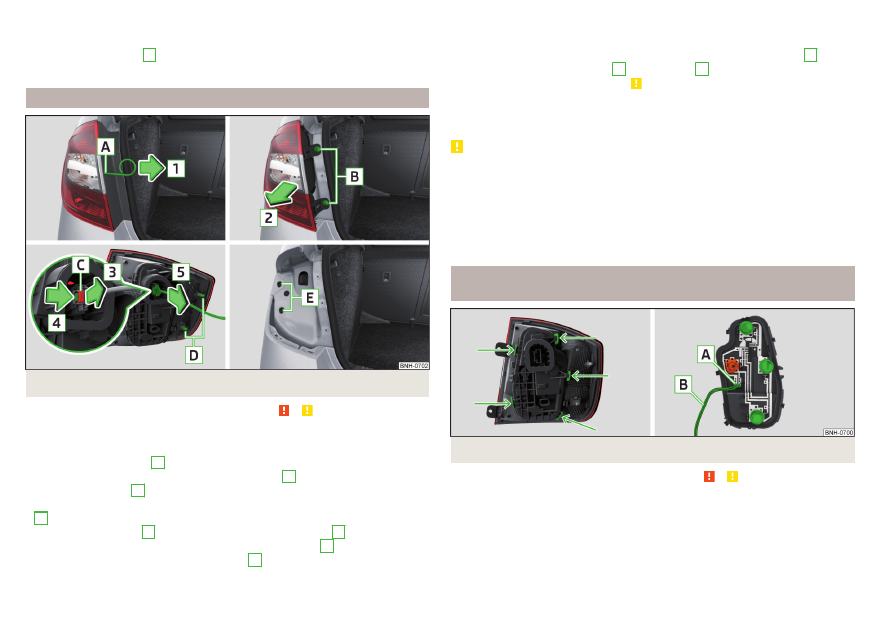

Илл. 259  Снятие фонаря / отсоединение разъёма



Сначала прочтите и примите к сведению   и   на стр 233.

Снятие

›

Откройте крышку багажного отсека.

›

Вставьте в отверстие

A



» илл. 259

 съёмник колёсных колпаков.

›

Снимите крышку, потянув за крюк по стрелке

1

.

›

Выверните винты

В

 с помощью ключа из бортового инструмента.

›

Возьмитесь за фонарь и осторожно снимите его в направлении стрелки

2

.

›

Оттяните фиксатор

C

 разъёма в направлении стрелки

3

.

›

Отожмите фиксатор разъёма в направлении стрелки

4

 и осторожно из-

влеките разъём в направлении стрелки

5

.

Установка

›

Подсоедините разъём к фонарю и надёжно зафиксируйте.

›

Закрепите фиксатор в направлении, противоположном стрелке

3

.

›

Вставьте фонарь выступами

D

 в отверстия

E

 в кузове

» илл. 259

.

›

Осторожно прижмите фонарь

»

.

›

Привинтите фонарь и установите крышку. Накладка должна надёжно за-

фиксироваться.

›

Закройте крышку багажного отсека.

ОСТОРОЖНО

■

Следите за тем, чтобы при повторной установке не зажать жгут прово-

дов между кузовом и фонарём — опасность повреждения электрообору-

дования и проникновения воды.

■

Если нет уверенности в том, что жгут проводов не был защемлён, реко-

мендуется обратиться на сервисное предприятие для проверки фонаря.

■

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп накаливания в заднем фонаре: вариант 1 (со

светодиодными габаритными огнями)

Илл. 260  Наружная часть фонаря / колодка ламп



Сначала прочтите и примите к сведению   и   на стр 233.

›

Разблокировать колодку в местах, указанных стрелками,

» илл. 260

 и из-

влечь её из фонаря.

›

Поверните соответствующую лампу накаливания против часовой стрел-

ки до упора и извлеките её из колодки.

›

Вставьте новую лампу накаливания в колодку и поверните до упора по

часовой стрелке.



236

Самостоятельные действия в сложных ситуациях

›

Вставьте колодку с лампами в фонарь

»

. Колодка должна надёжно за-

фиксироваться.

ОСТОРОЖНО

■

Перед установкой колодки в фонарь проверьте, что разъём

A



» илл. 260

правильно подключён между фонарём и колодкой.

■

Проверьте, чтобы при повторной установке колодки в фонарь не был пе-

режат жгут проводов

B

, иначе может быть повреждена изоляция прово-

дов.

Замена ламп накаливания заднего фонаря: вариант 2

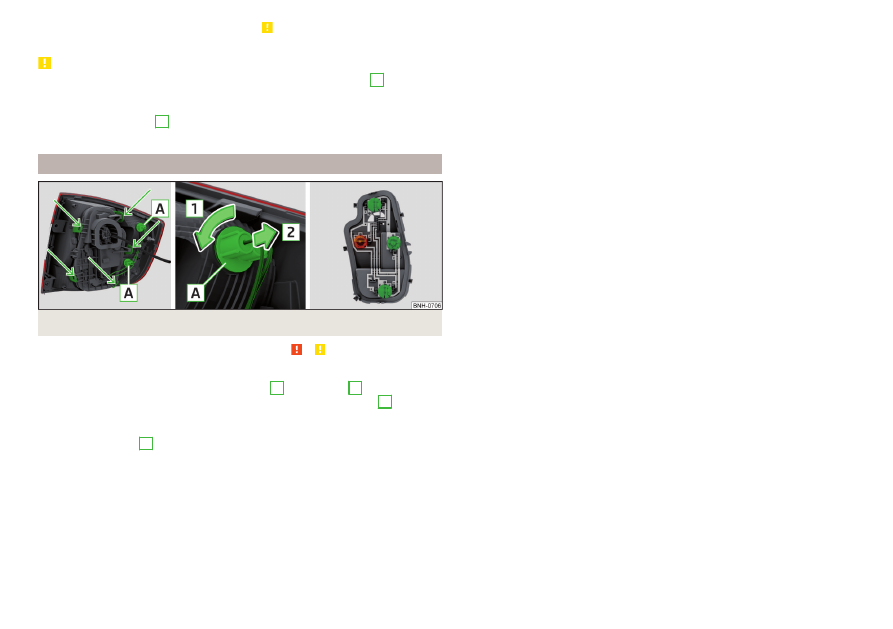

Илл. 261  Наружная часть фонаря/Извлечение лампы/Колодка ламп



Сначала прочтите и примите к сведению   и   на стр 233.

Наружная часть заднего фонаря

›

Поверните патрон с лампой накаливания

А

 по стрелке

1



» илл. 261

.

›

Выньте патрон с лампой накаливания в направлении стрелки

2

.

›

Замените лампу.

›

Вставьте патрон с лампой в корпус фонаря и поверните до упора против

часовой стрелки

1

.

Внутренняя часть заднего фонаря

›

Разблокируйте колодку патронов ламп в точках, указанных стрелками

» илл. 261

, и извлеките колодку из фонаря.

›

Поверните соответствующую лампу накаливания против часовой стрел-

ки до упора и извлеките её из колодки.

›

Вставьте новую лампу накаливания в колодку и поверните до упора по

часовой стрелке.

›

Вставьте колодку ламп обратно в фонарь. Колодка должна надёжно за-

фиксироваться.
