Skoda Octavia II: Elektrische Schaltungen - Teil 118

OCTAVIA II

 Stromlaufplan

Nr.37/1

Ausgabe 11.06
S00.5725.00.00

Sitzheizung vorn, ab Mai 2006

(nur für Fahrzeuge mit Ledersitzen)

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.37/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Vordersitze, Steuergerät für Heizung, Einsteller für beheizbaren Sitz, Sicherungshalter,
(nur für Fahrzeuge mit Heizung)

E94 -

Einsteller

für

beheizbaren

Fahrersitz

E95 -

Einsteller

für

beheizbaren

Beifahrersitz

J162 - Steuergerät

für

Heizung

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

SC37  -  Sicherung -37-, im Sicherungshalter
SC46  -  Sicherung -46-, im Sicherungshalter
T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A33  -  Plusverbindung -2- (75a), im Schalttafelleitungsstrang

 B316

- Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B431

- Verbindung (Sitzheizung), im Leitungsstrang

Innenraum

 M51  -  Verbindung -1- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M52  -  Verbindung -2- (30a), im Leitungsstrang Sitz

Beifahrerseite

OCTAVIA II

 Stromlaufplan

Nr.37/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

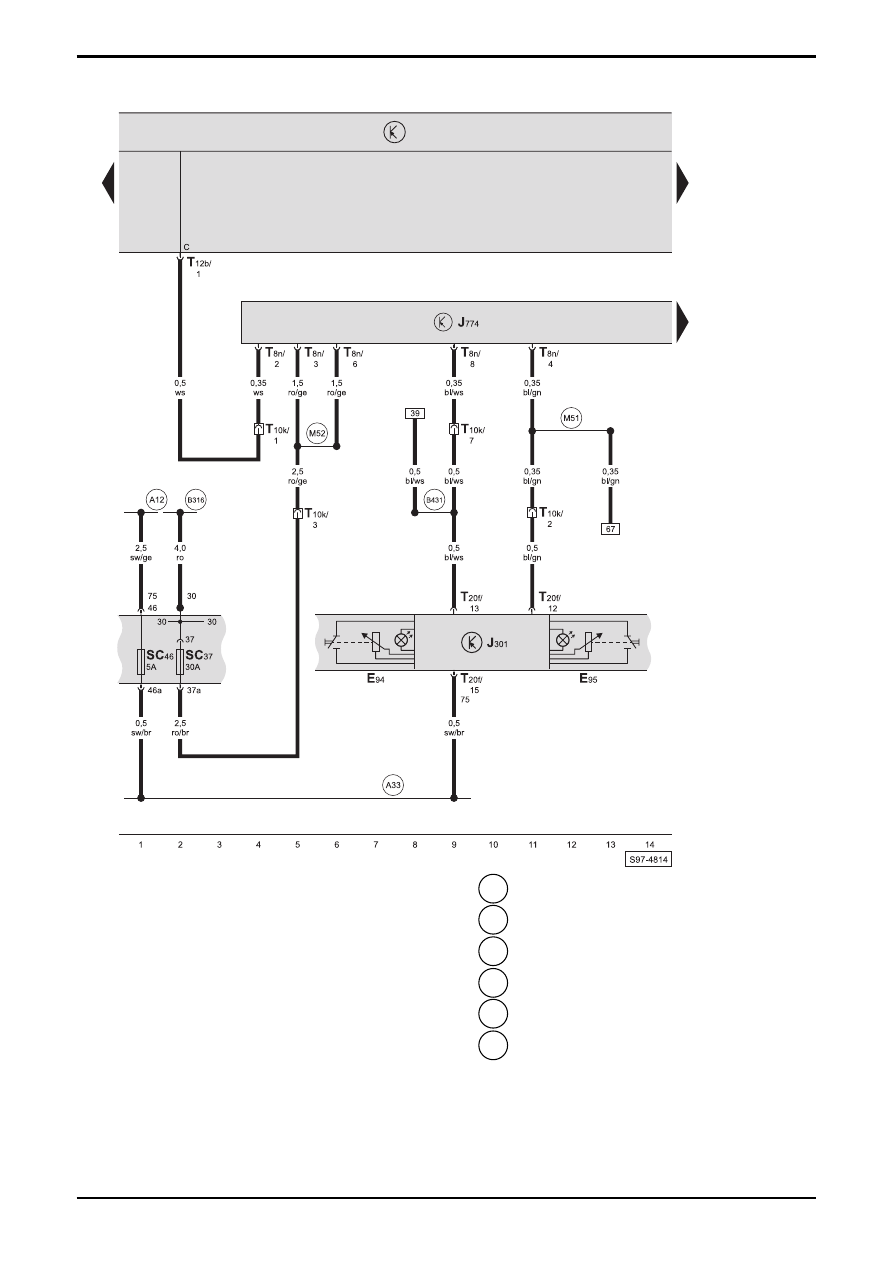

Steuergerät für beheizbare Vordersitze, Steuergerät für Klimaanlage, Einsteller für beheizbaren Sitz,
Sicherungshalter, (nur für Fahrzeuge mit Climatic)

E94 -

Einsteller

für

beheizbaren

Fahrersitz

E95 -

Einsteller

für

beheizbaren

Beifahrersitz

J301 - Steuergerät

für

Klimaanlage

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

SC37  -  Sicherung -37-, im Sicherungshalter
SC46  -  Sicherung -46-, im Sicherungshalter
T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

T20f  -  Steckverbindung, 20-fach, am Steuergerät für

Klimaanlage (schwarz)

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A33  -  Plusverbindung -2- (75a), im Schalttafelleitungsstrang

 B316

- Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B431

- Verbindung (Sitzheizung), im Leitungsstrang

Innenraum

 M51  -  Verbindung -1- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M52  -  Verbindung -2- (30a), im Leitungsstrang Sitz

Beifahrerseite

Nr.37/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

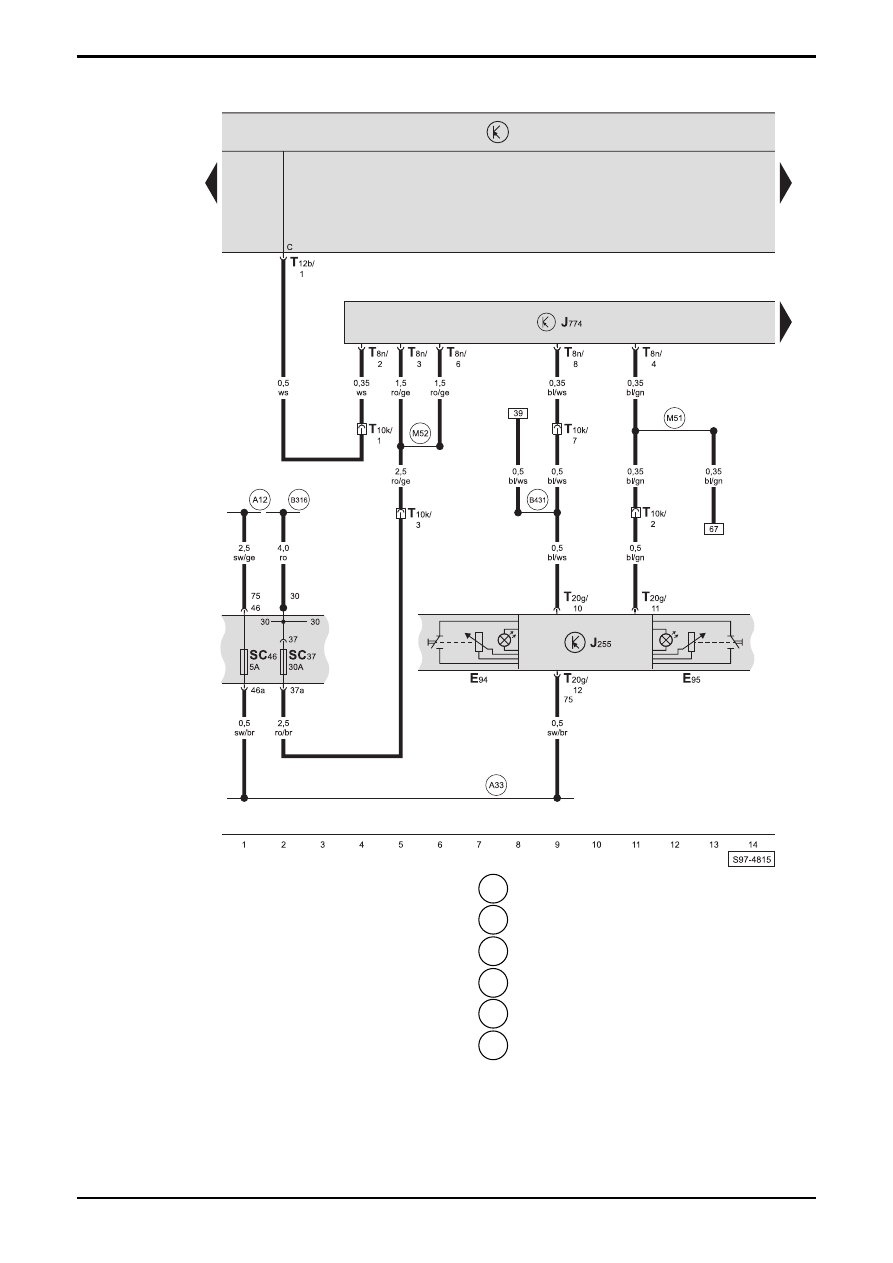

Steuergerät für beheizbare Vordersitze, Steuergerät für Climatronic, Einsteller für beheizbaren Sitz,
Sicherungshalter, (nur für Fahrzeuge mit Climatronic)

E94 -

Einsteller

für

beheizbaren

Fahrersitz

E95 -

Einsteller

für

beheizbaren

Beifahrersitz

J255 - Steuergerät

für

Climatronic

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

SC37  -  Sicherung -37-, im Sicherungshalter
SC46  -  Sicherung -46-, im Sicherungshalter
T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

T20g  -  Steckverbindung, 20-fach, am Steuergerät für

Climatronic (schwarz)

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A33  -  Plusverbindung -2- (75a), im Schalttafelleitungsstrang

 B316

- Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B431

- Verbindung (Sitzheizung), im Leitungsstrang

Innenraum

 M51  -  Verbindung -1- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M52  -  Verbindung -2- (30a), im Leitungsstrang Sitz

Beifahrerseite
