Skoda Octavia II: Elektrische Schaltungen - Teil 116

OCTAVIA II

 Stromlaufplan

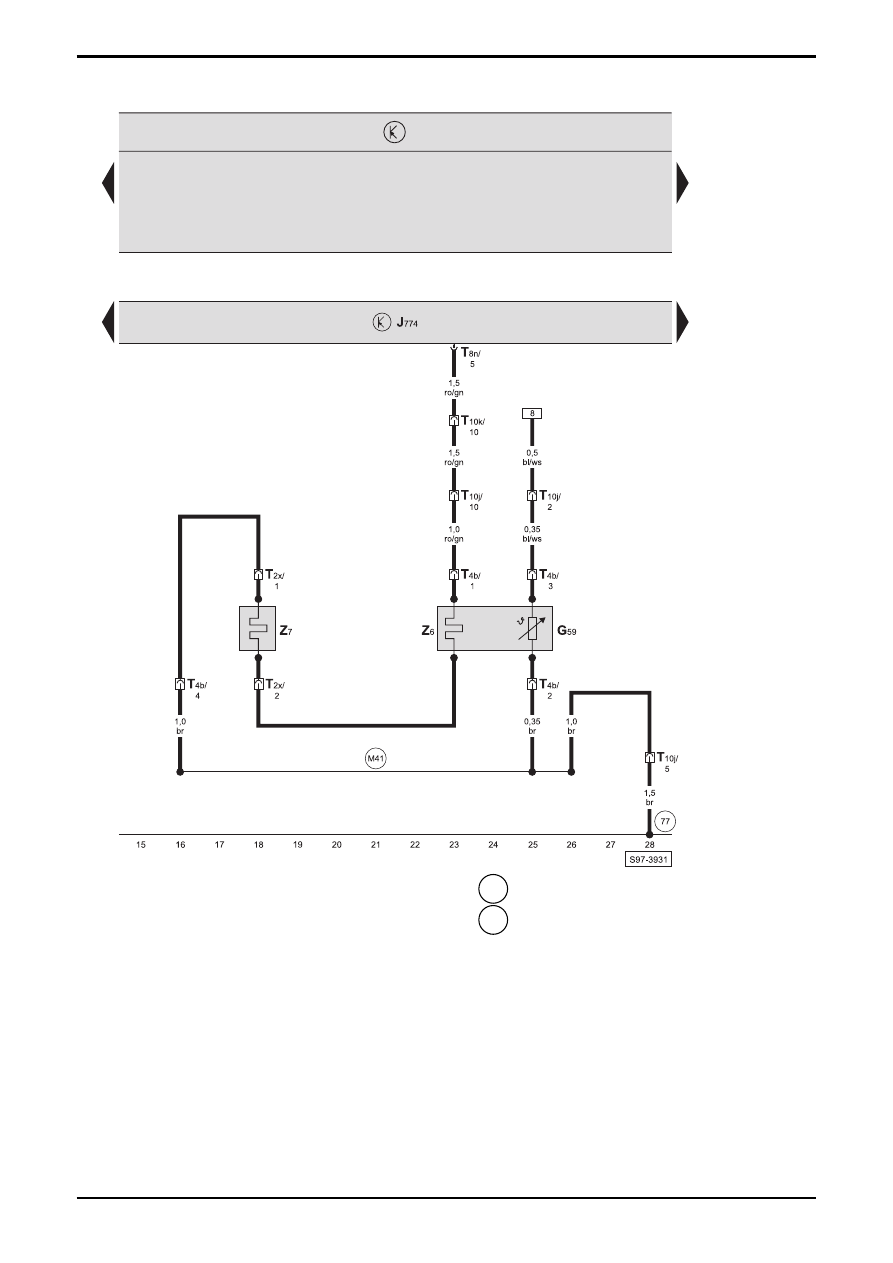

Nr.35/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Vordersitze, Sitzheizung Fahrerseite

G59 -

Temperaturfühler

-

Fahrersitz

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T2x

-  Steckverbindung, 2-fach, am Fahrersitz (schwarz)

T4b

-  Steckverbindung, 4-fach, am Fahrersitz (schwarz)

T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10j

-  Steckverbindung, 10-fach, unter dem Fahrersitz

(schwarz)

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

Z6 -

beheizbarer

Fahrersitz

Z7 -

beheizbare

Fahrerlehne

  77

-  Massepunkt, an der B-Säule links, unten

 M41  -  Verbindung -1- (Masse), im Leitungsstrang Sitz

Fahrerseite

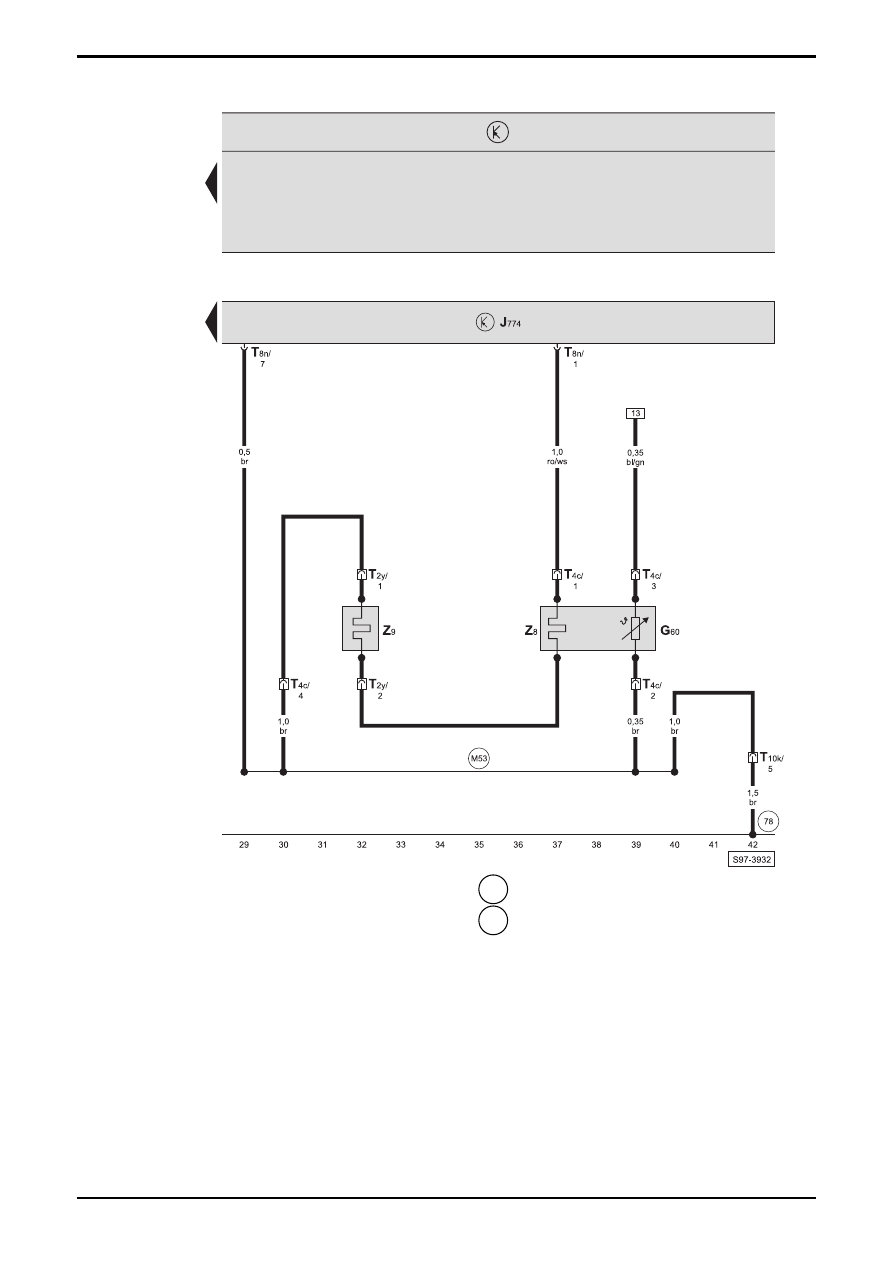

Nr.35/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Vordersitze, Sitzheizung Beifahrerseite

G60 -

Temperaturfühler

-

Beifahrersitz

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T2y

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

T4c

-  Steckverbindung, 4-fach, am Beifahrersitz (schwarz)

T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

Z8 -

beheizbarer

Beifahrersitz

Z9 -

beheizbare

Beifahrerlehne

  78

-  Massepunkt, an der B-Säule rechts, unten

 M53  -  Verbindung -3- (Masse), im Leitungsstrang Sitz

Beifahrerseite

OCTAVIA II

 Stromlaufplan

Nr.36/1

Ausgabe 11.06
S00.5725.00.00

Sitzheizung vorn, ab Mai 2006

(nur für Fahrzeuge mit Leder-Stoffsitzen)

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

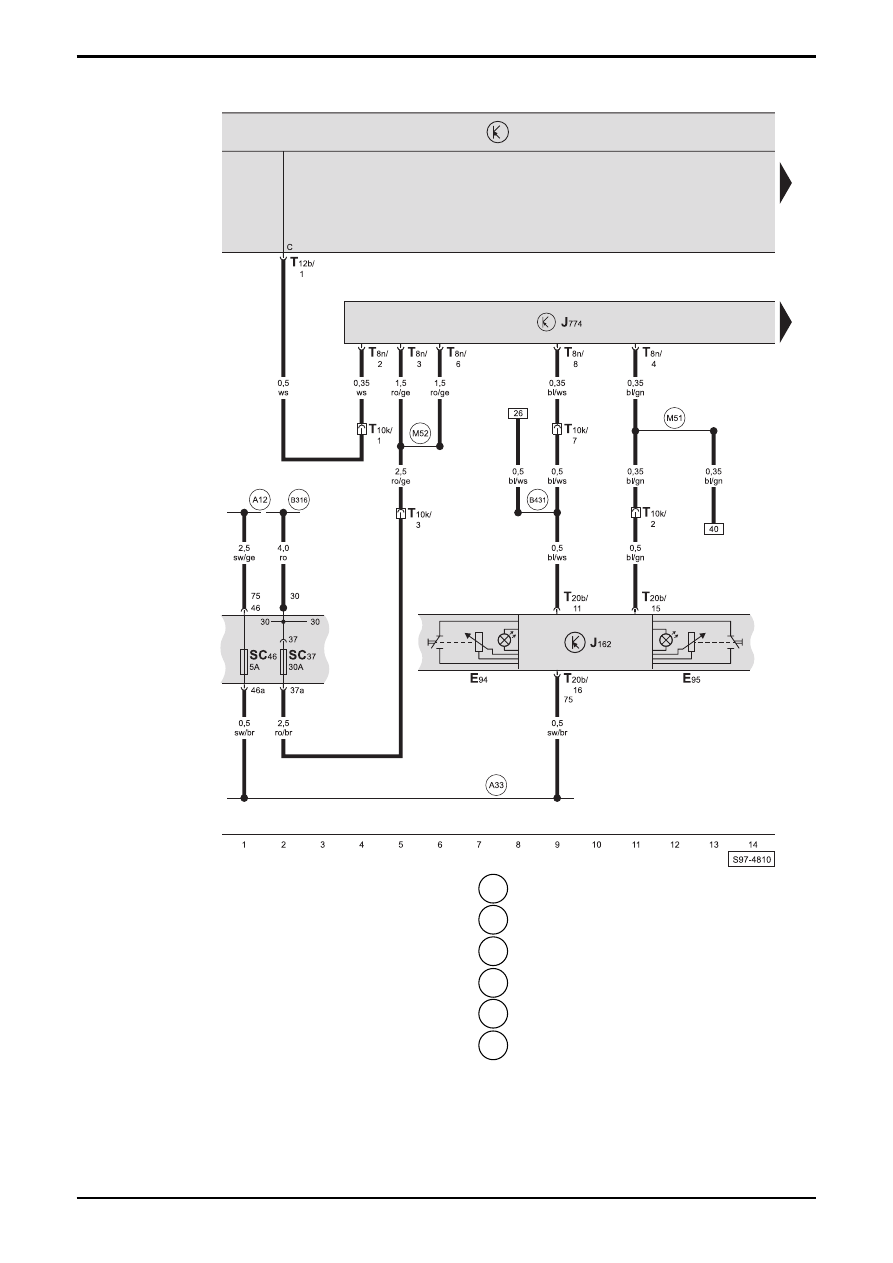

Nr.36/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Vordersitze, Steuergerät für Heizung, Einsteller für beheizbaren Sitz, Sicherungshalter,
(nur für Fahrzeuge mit Heizung)

E94 -

Einsteller

für

beheizbaren

Fahrersitz

E95 -

Einsteller

für

beheizbaren

Beifahrersitz

J162 - Steuergerät

für

Heizung

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

SC37  -  Sicherung -37-, im Sicherungshalter
SC46  -  Sicherung -46-, im Sicherungshalter
T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

 A12  -  Plusverbindung -1- (75a), im Schalttafelleitungsstrang

 A33  -  Plusverbindung -2- (75a), im Schalttafelleitungsstrang

 B316

- Plusverbindung -2- (30a), im Leitungsstrang

Innenraum

 B431

- Verbindung (Sitzheizung), im Leitungsstrang

Innenraum

 M51  -  Verbindung -1- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M52  -  Verbindung -2- (30a), im Leitungsstrang Sitz

Beifahrerseite
