Skoda Octavia II: Elektrische Schaltungen - Teil 119

OCTAVIA II

 Stromlaufplan

Nr.37/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Steuergerät für beheizbare Vordersitze, Sitzheizung Fahrerseite

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T2a

-  Steckverbindung, 2-fach, am Fahrersitz (schwarz)

T2x

-  Steckverbindung, 2-fach, am Fahrersitz (schwarz)

Z7 -

beheizbare

Fahrerlehne

Z31 -

Wangenheizung

1,

Fahrersitz

Z40 -

Wangenheizung

2,

Fahrersitz

 M42  -  Verbindung -2- (Masse), im Leitungsstrang Sitz

Fahrerseite

 M43  -  Verbindung -3- (Sitzheizung), im Leitungsstrang Sitz

Fahrerseite

 M44  -  Verbindung -4- (Masse), im Leitungsstrang Sitz

Fahrerseite

 M45  -  Verbindung -5- (Sitzheizung), im Leitungsstrang Sitz

Fahrerseite

Nr.37/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

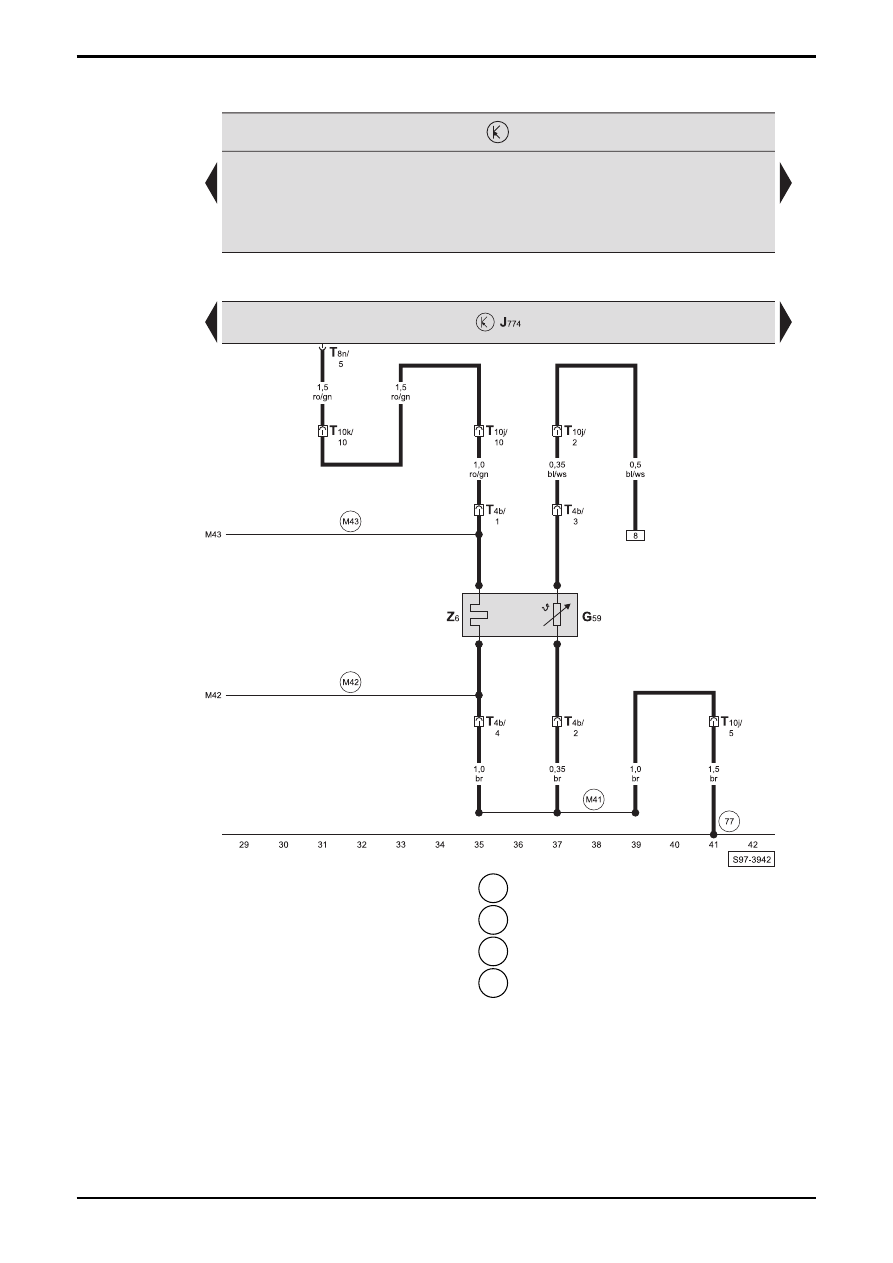

Steuergerät für beheizbare Vordersitze, Sitzheizung Fahrerseite

G59 -

Temperaturfühler

-

Fahrersitz

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T4b

-  Steckverbindung, 4-fach, am Fahrersitz (schwarz)

T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10j

-  Steckverbindung, 10-fach, unter dem Fahrersitz

(schwarz)

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

Z6 -

beheizbarer

Fahrersitz

  77

-  Massepunkt, an der B-Säule links, unten

 M41  -  Verbindung -1- (Masse), im Leitungsstrang Sitz

Fahrerseite

 M42  -  Verbindung -2- (Masse), im Leitungsstrang Sitz

Fahrerseite

 M43  -  Verbindung -3- (Sitzheizung), im Leitungsstrang Sitz

Fahrerseite

OCTAVIA II

 Stromlaufplan

Nr.37/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

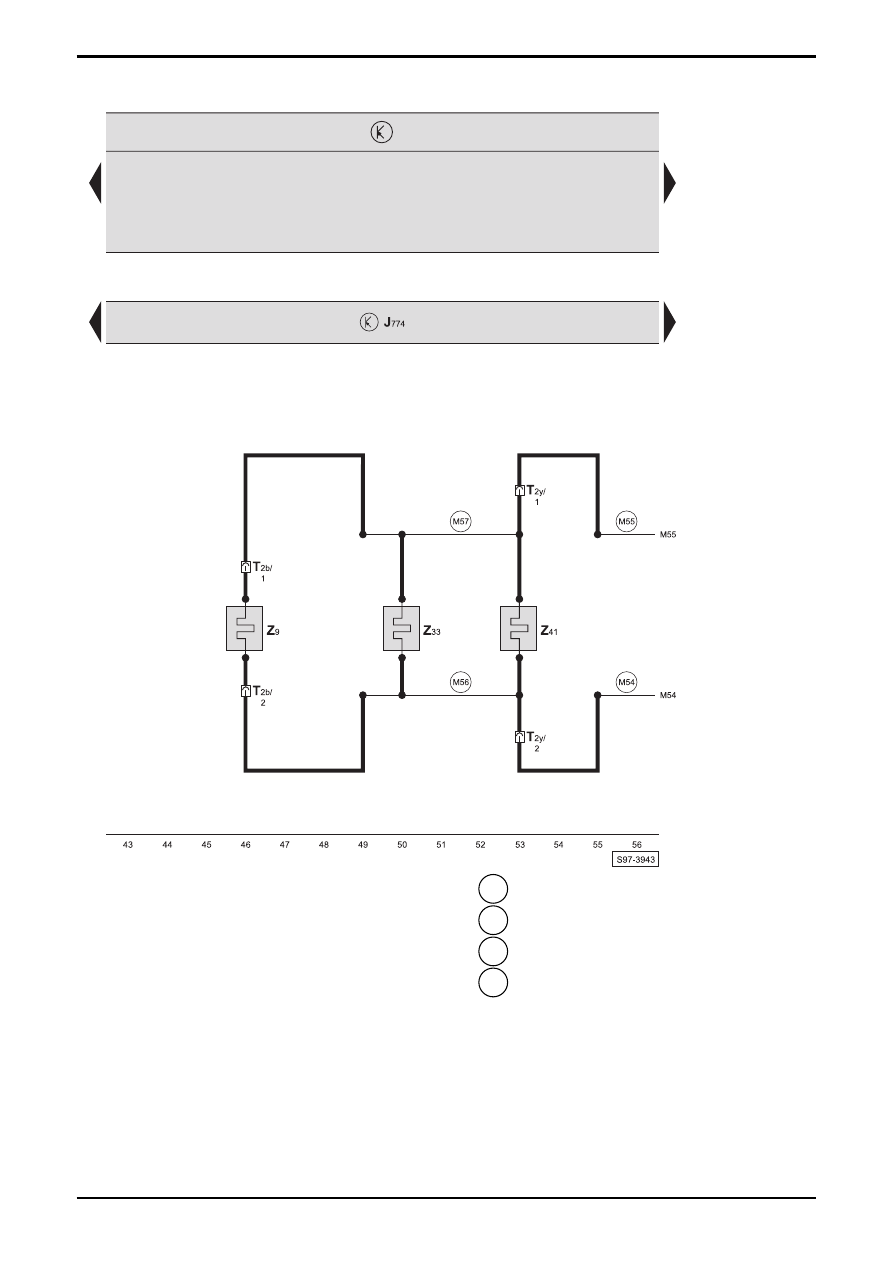

Steuergerät für beheizbare Vordersitze, Sitzheizung Beifahrerseite

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T2b

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

T2y

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

Z9 -

beheizbare

Beifahrerlehne

Z33 -

Wangenheizung

1,

Beifahrersitz

Z41 -

Wangenheizung

2,

Beifahrersitz

 M54  -  Verbindung -4- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M55  -  Verbindung -5- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

 M56  -  Verbindung -6- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M57  -  Verbindung -7- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite

Nr.37/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

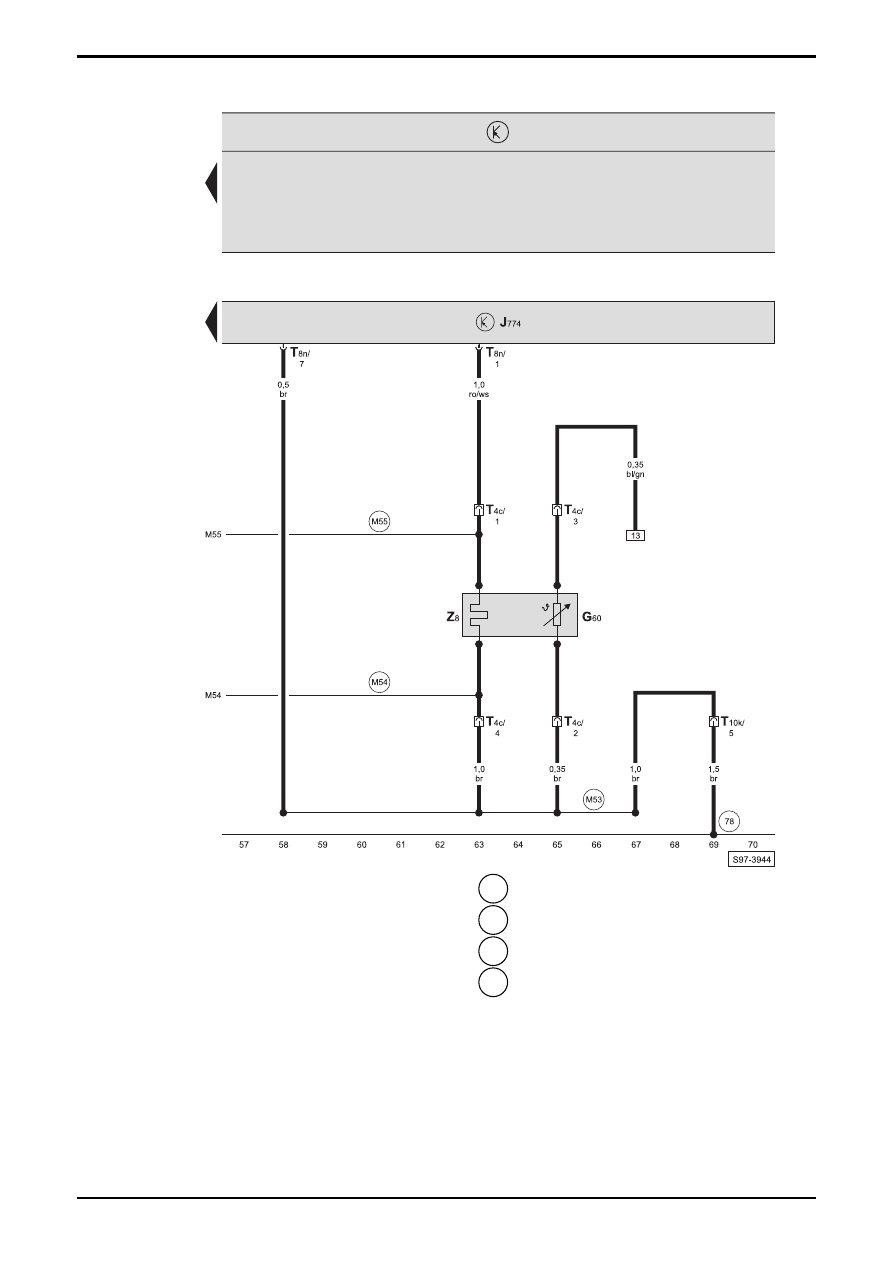

Steuergerät für beheizbare Vordersitze, Sitzheizung Beifahrerseite

G60 -

Temperaturfühler

-

Beifahrersitz

J774 - Steuergerät

für

beheizbare

Vordersitze,

am

Beifahrersitz

T4c

-  Steckverbindung, 4-fach, am Beifahrersitz (schwarz)

T8n

-  Steckverbindung, 8-fach, am Steuergerät für

beheizbare Vordersitze

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

Z8 -

beheizbarer

Beifahrersitz

  78

-  Massepunkt, an der B-Säule rechts, unten

 M53  -  Verbindung -3- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M54  -  Verbindung -4- (Masse), im Leitungsstrang Sitz

Beifahrerseite

 M55  -  Verbindung -5- (Sitzheizung), im Leitungsstrang Sitz

Beifahrerseite
