Skoda Octavia II: Elektrische Schaltungen - Teil 59

Nr.9/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

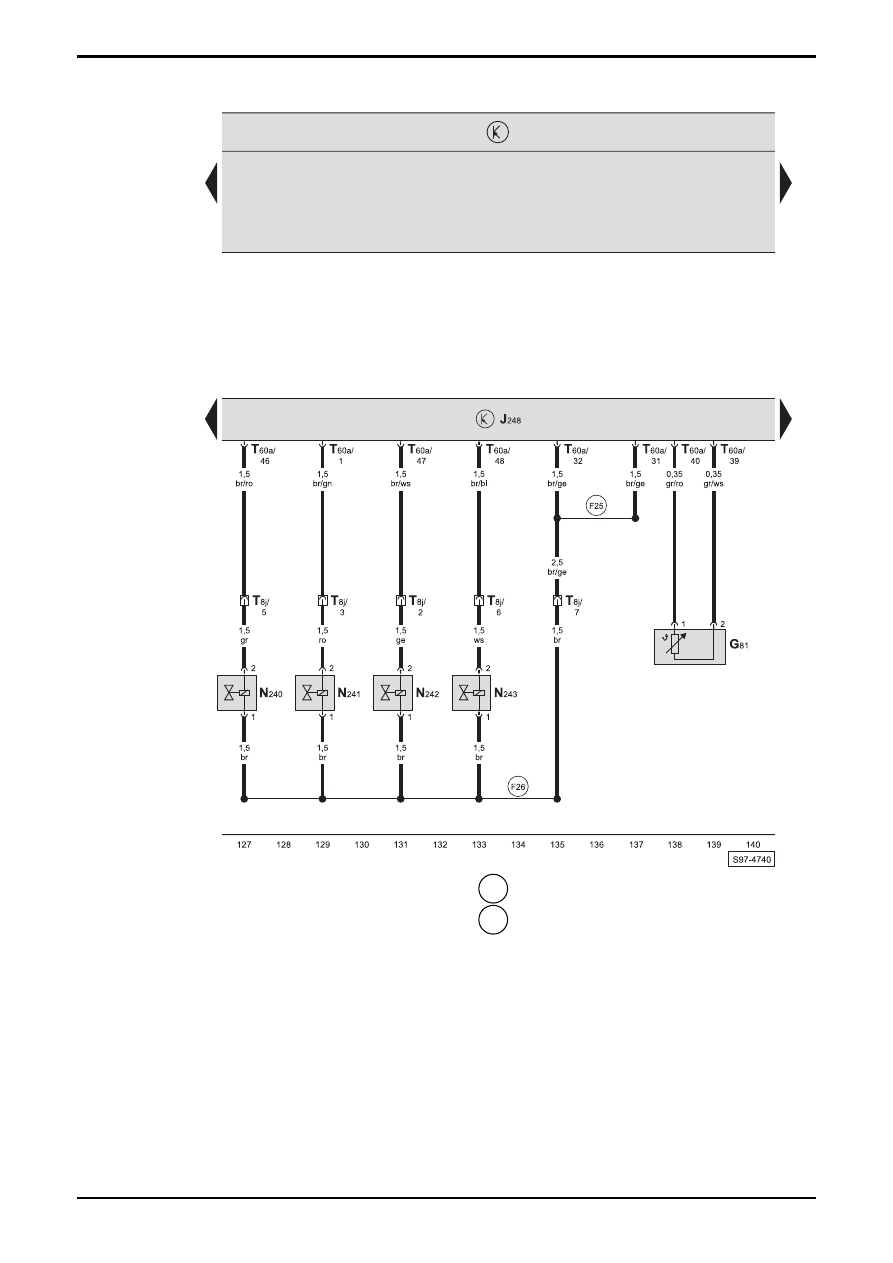

Steuergerät für Dieseldirekteinspritzanlage, Geber für Kraftstofftemperatur, Ventile für Pumpe - Düse

G81

-  Geber für Kraftstofftemperatur

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N240  -  Ventil für Pumpe - Düse, Zylinder 1
N241  -  Ventil für Pumpe - Düse, Zylinder 2
N242  -  Ventil für Pumpe - Düse, Zylinder 3
N243  -  Ventil für Pumpe - Düse, Zylinder 4
T8j

-  Steckverbindung, 8-fach, am Zylinderkopf

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 F25  -  Verbindung (Masse), im Leitungsstrang

Motorvorverkabelung

  F26  -  Verbindung (Masse), im Leitungsstrang Zylinderkopf

OCTAVIA II

 Stromlaufplan

Nr.9/13

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

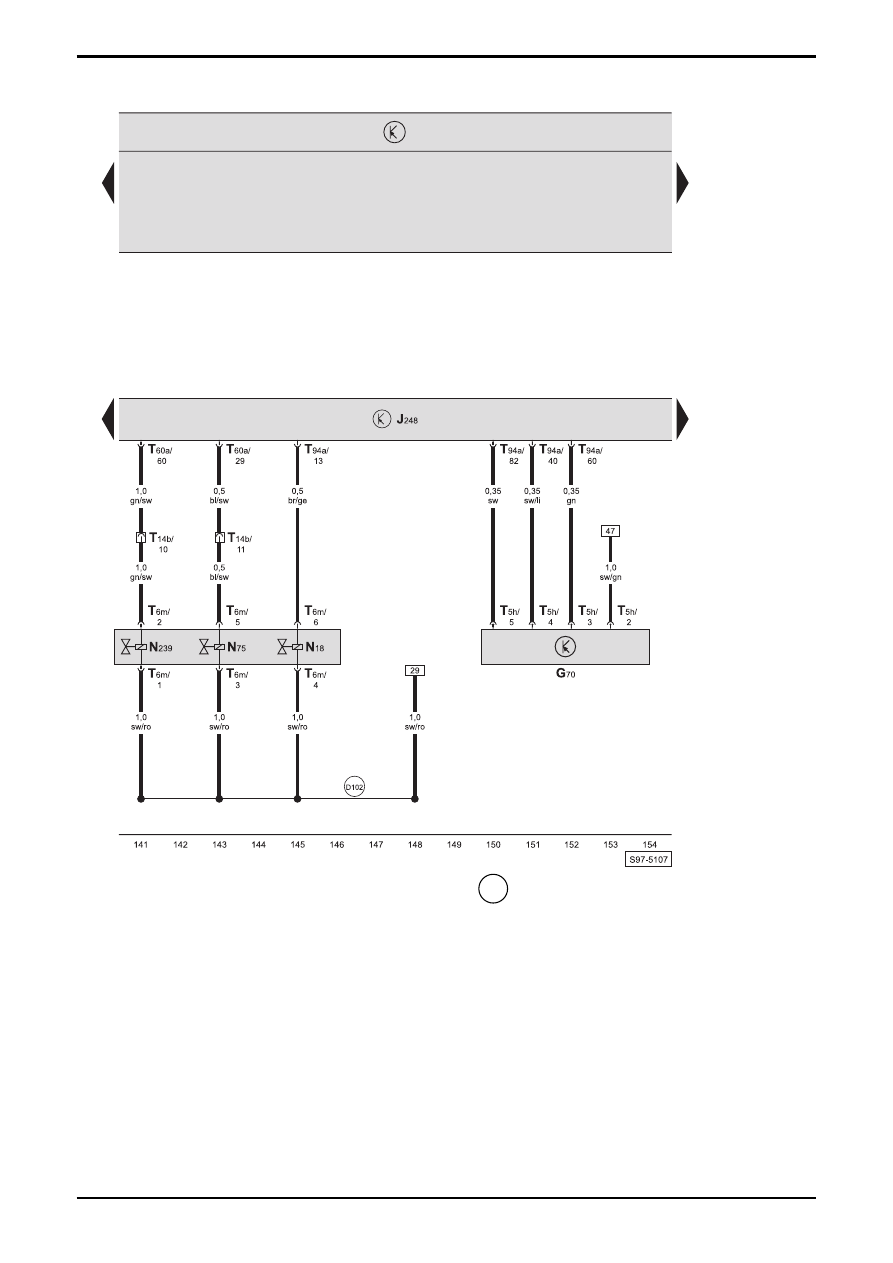

Steuergerät für Dieseldirekteinspritzanlage, Luftmassenmesser, Ventil für Abgasrückführung, Magnetventil für
Ladedruckbegrenzung, Umschaltventil für Saugrohrklappe

G70 -

Luftmassenmesser

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N18 -

Ventil

für

Abgasrückführung

N75 -

Magnetventil

für

Ladedruckbegrenzung

N239 - Umschaltventil

für

Saugrohrklappe

T5h

-  Steckverbindung, 5-fach, am Luftmassenmesser

T6m  -  Steckverbindung, 6-fach, am Ventilblock
T14b  -  Steckverbindung, 14-fach, im Motorraum am

Radhaus links (schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 D102

-  Verbindung (87a), im Leitungsstrang Motorraum

Nr.9/14

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

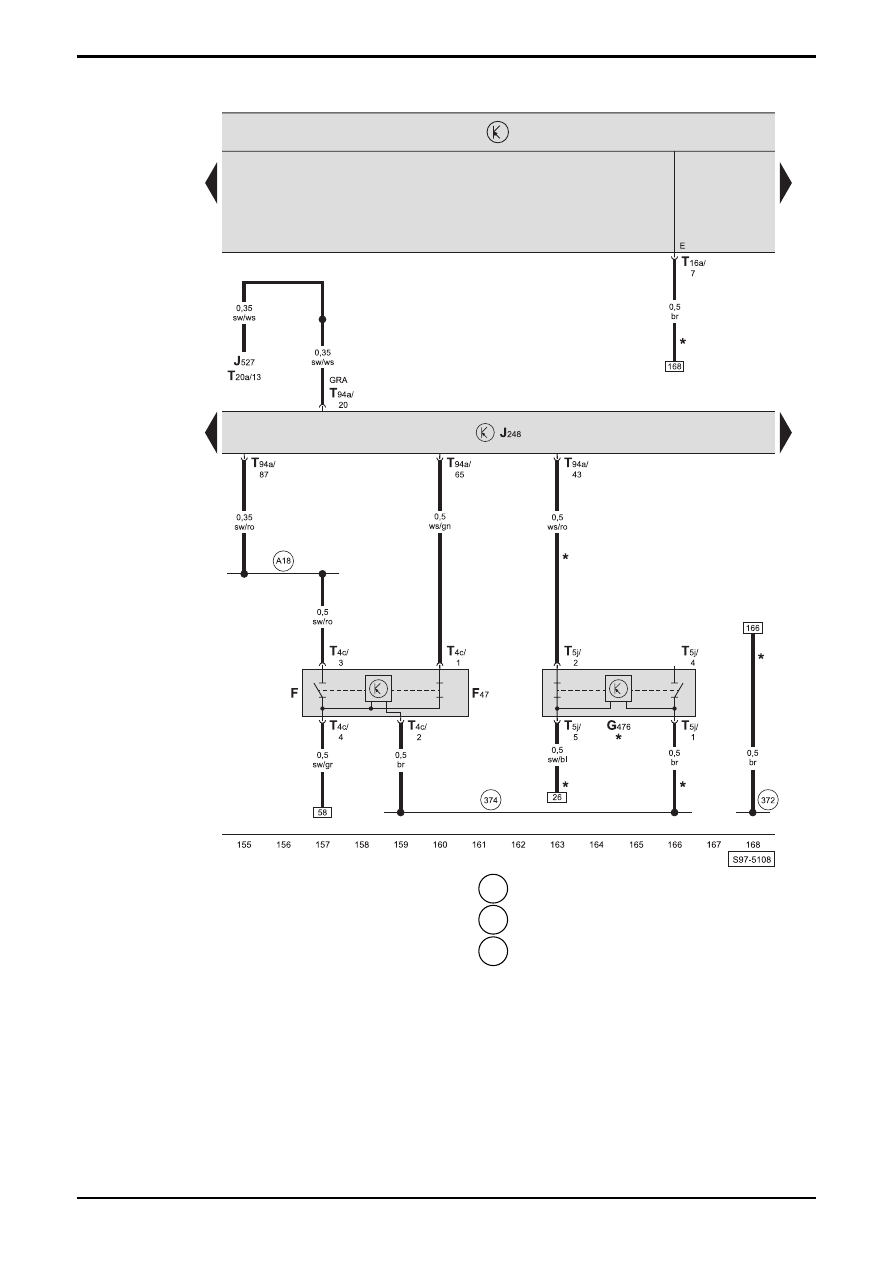

Steuergerät für Dieseldirekteinspritzanlage, Bremspedalschalter, Geber für Kupplungsposition

F -

Bremslichtschalter,

am

Hauptbremszylinder

F47 -

Bremspedalschalter,

am

Hauptbremszylinder

G476  -  Geber für Kupplungsposition
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J527 - Steuergerät

für

Lenksäulenelektronik

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T5j

-  Steckverbindung, 5-fach, am Geber für

Kupplungsposition

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe

OCTAVIA II

 Stromlaufplan

Nr.9/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

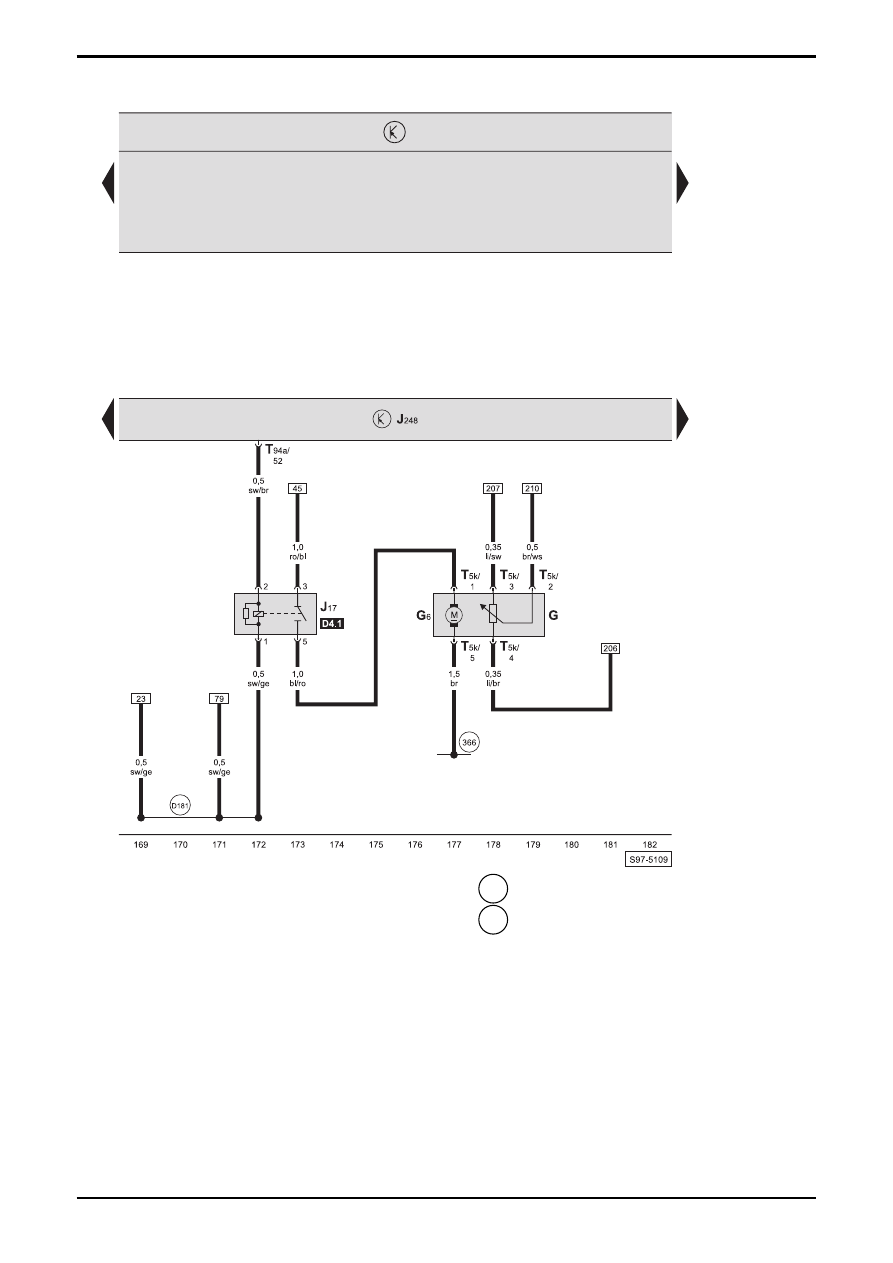

Steuergerät für Dieseldirekteinspritzanlage, Geber für Kraftstoffvorratsanzeige, Kraftstoffpumpe,
Kraftstoffpumpenrelais

G

-  Geber für Kraftstoffvorratsanzeige

G6 -

Kraftstoffpumpe

J17

-  Kraftstoffpumpenrelais, am Zusatzrelaishalter unter

Schalttafel

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T5k

-  Steckverbindung, 5-fach, an der Kraftstoffpumpe

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  366  -  Masseverbindung -1-, im Leitungsstrang Innenraum

 D181

-  Verbindung -2- (87a), im Leitungsstrang Motorraum
