Skoda Octavia II: Elektrische Schaltungen - Teil 57

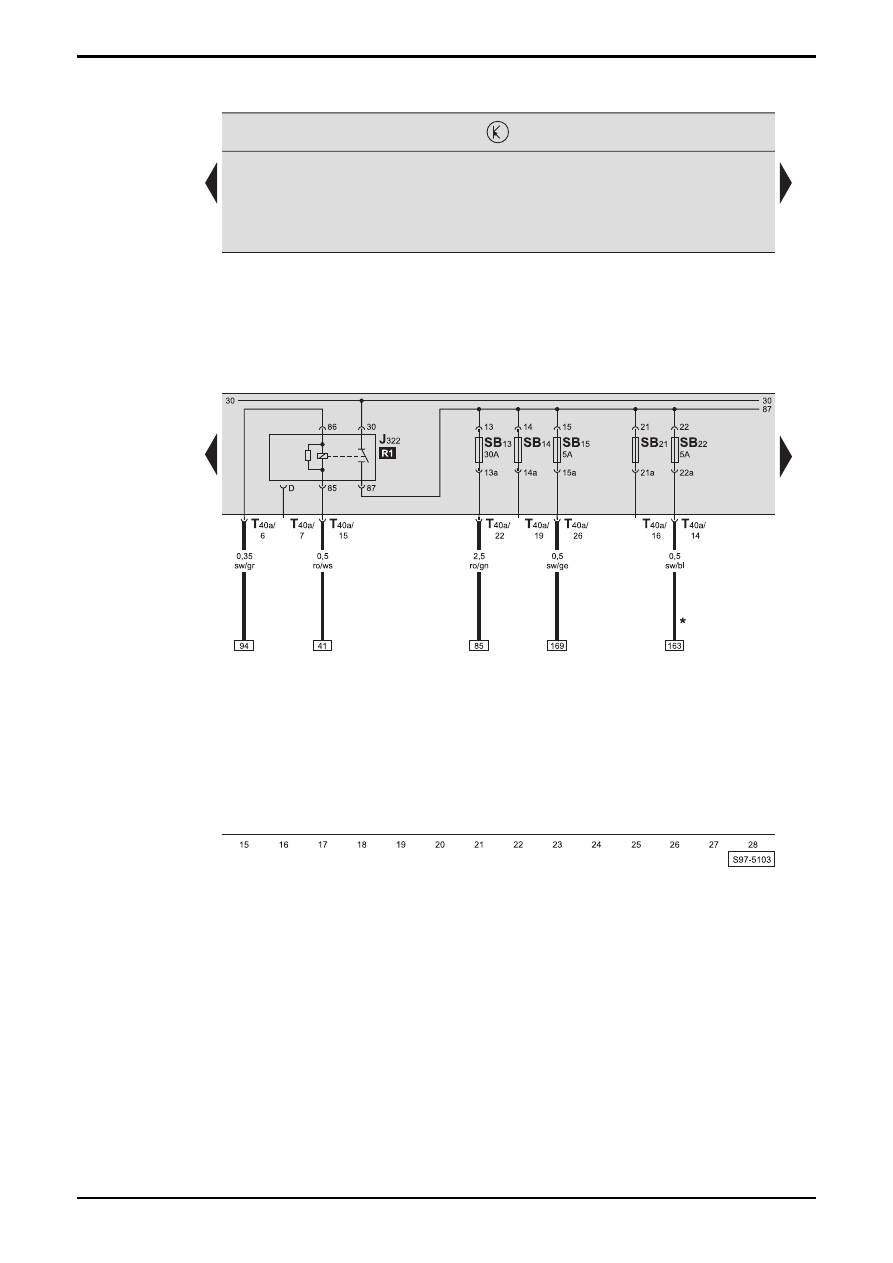

Nr.9/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Relais für Dieseldirekteinspritzanlage, E-Box

J322  -  Relais für Dieseldirekteinspritzanlage, in der E-Box
SB13  -  Sicherung -13-, in der E-Box
SB14  -  Sicherung -14-, in der E-Box
SB15  -  Sicherung -15-, in der E-Box
SB21  -  Sicherung -21-, in der E-Box
SB22  -  Sicherung -22-, in der E-Box
T40a  -  Steckverbindung, 40-fach, an der E-Box

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe

OCTAVIA II

 Stromlaufplan

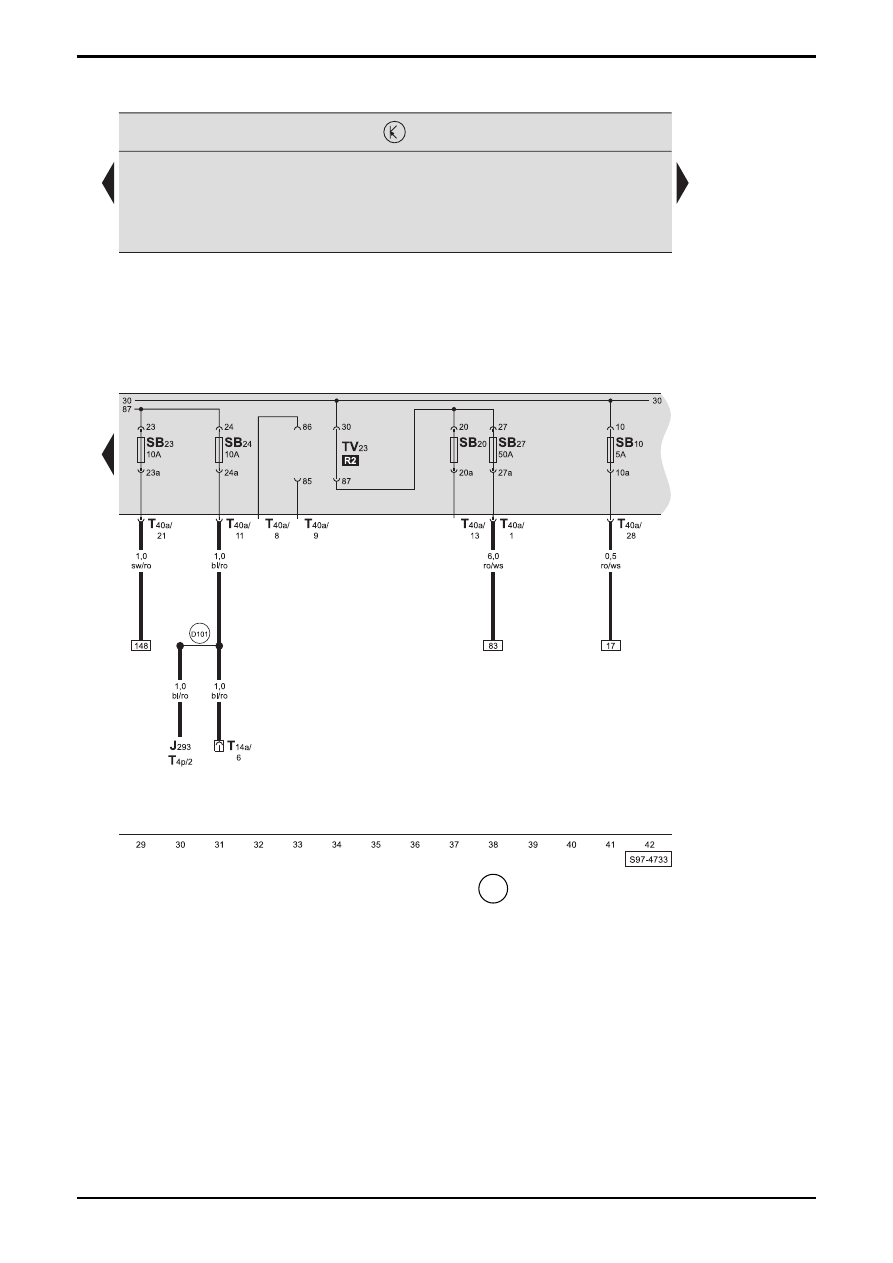

Nr.9/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

E-Box

J293 - Steuergerät

für

Kühlerlüfter

SB10  -  Sicherung -10-, in der E-Box
SB20  -  Sicherung -20-, in der E-Box
SB23  -  Sicherung -23-, in der E-Box
SB24  -  Sicherung -24-, in der E-Box
SB27  -  Sicherung -27-, in der E-Box
T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T40a  -  Steckverbindung, 40-fach, an der E-Box
TV23  -  Steckbrücke, in der E-Box

 D101

-  Verbindung (87a), im Leitungsstrang Motorraum

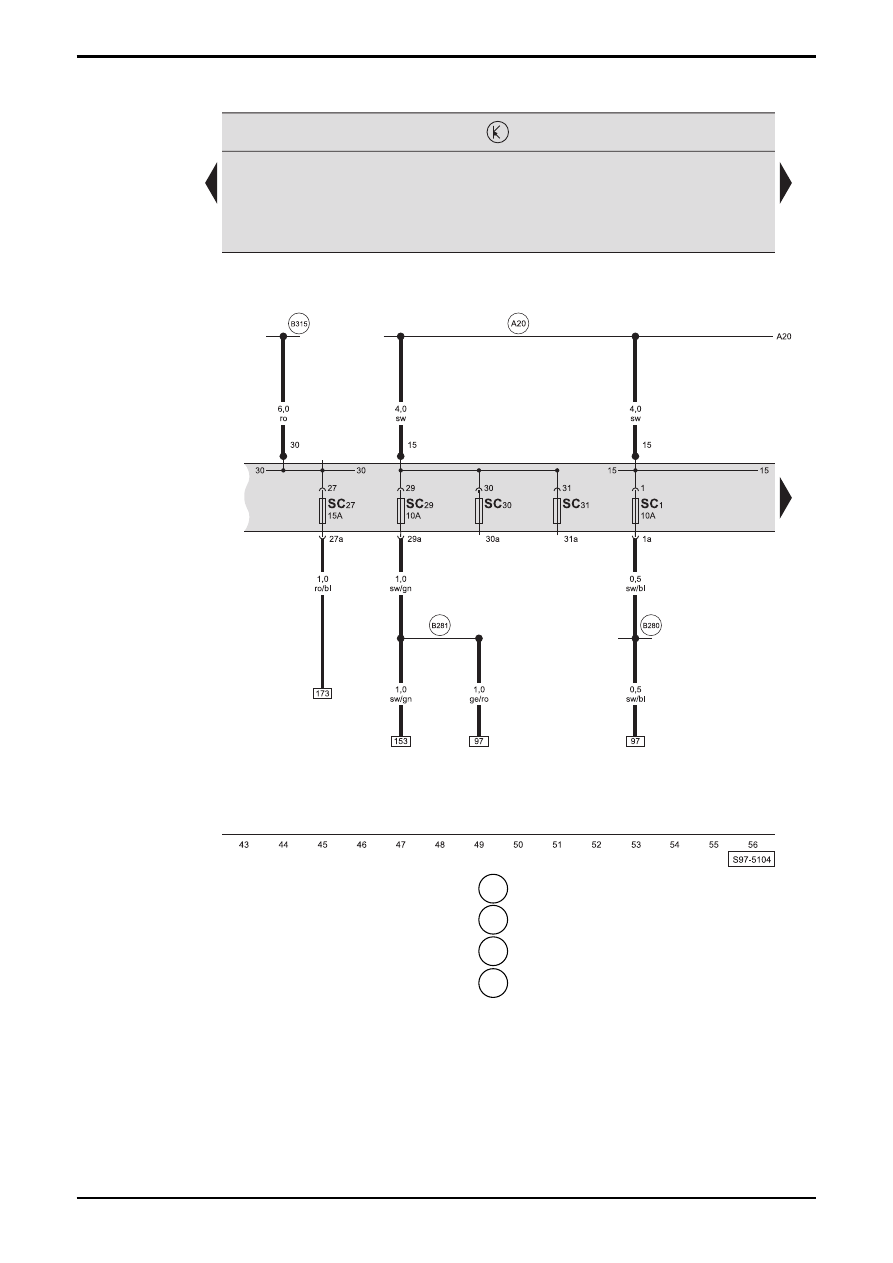

Nr.9/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Sicherungshalter

SC1

-  Sicherung -1-, im Sicherungshalter

SC27  -  Sicherung -27-, im Sicherungshalter
SC29  -  Sicherung -29-, im Sicherungshalter
SC30  -  Sicherung -30-, im Sicherungshalter
SC31  -  Sicherung -31-, im Sicherungshalter

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 B280

- Plusverbindung -4- (15a), im Leitungsstrang

Innenraum

 B281

- Plusverbindung -5- (15a), im Leitungsstrang

Innenraum

 B315

- Plusverbindung -1- (30a), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

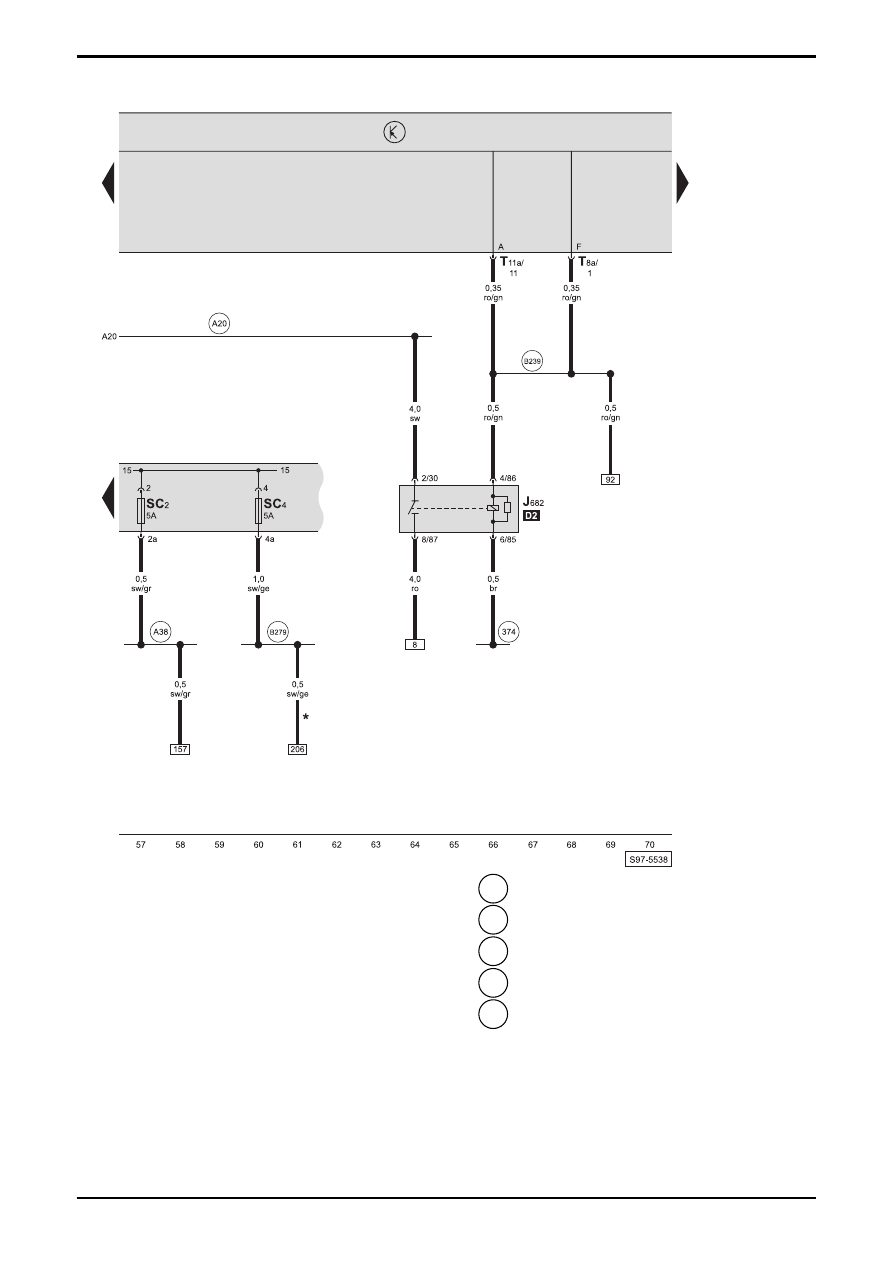

Nr.9/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Relais für Spannungsversorgung Klemme 50, Sicherungshalter

J682  -  Relais für Spannungsversorgung Klemme 50, am

Zusatzrelaishalter unter Schalttafel

SC2

-  Sicherung -2-, im Sicherungshalter

SC4

-  Sicherung -4-, im Sicherungshalter

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

T11a - Steckverbindung,

11-fach,

am

Steuergerät

für

Bordnetz (schwarz)

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

 B239

-  Plusverbindung -1- (50), im Leitungsstrang Innenraum

 B279

-  Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Wartungsintervallverlängerung (WIV)
