Skoda Octavia II: Elektrische Schaltungen - Teil 58

Nr.9/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

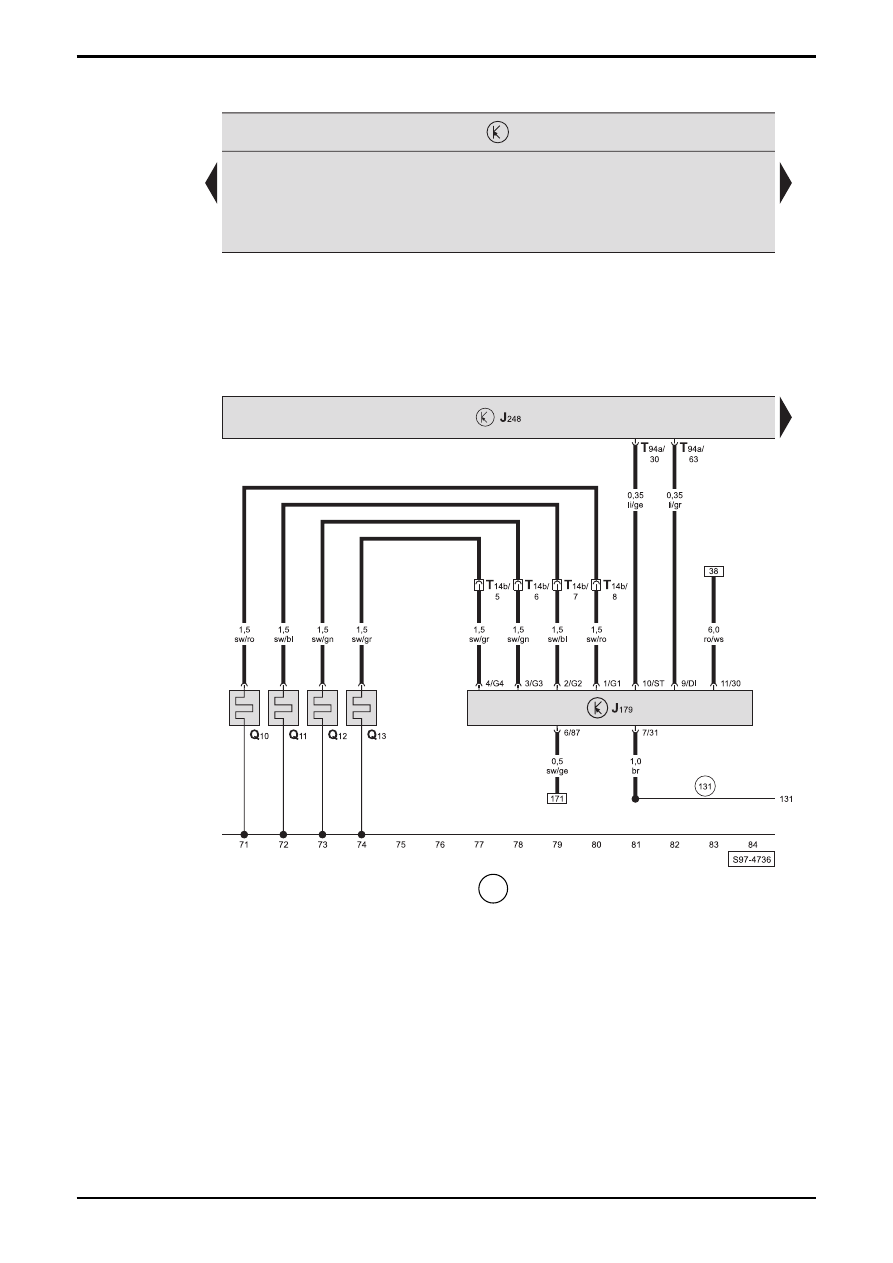

Steuergerät für Dieseldirekteinspritzanlage, Steuergerät für Glühzeitautomatik, Glühkerzen

J179  -  Steuergerät für Glühzeitautomatik, unter der E-Box
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

Q10 -

Glühkerze

-1-

Q11 -

Glühkerze

-2-

Q12 -

Glühkerze

-3-

Q13 -

Glühkerze

-4-

T14b  -  Steckverbindung, 14-fach, im Motorraum am

Radhaus links (schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  131  -  Masseverbindung -2-, im Leitungsstrang Motorraum

OCTAVIA II

 Stromlaufplan

Nr.9/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

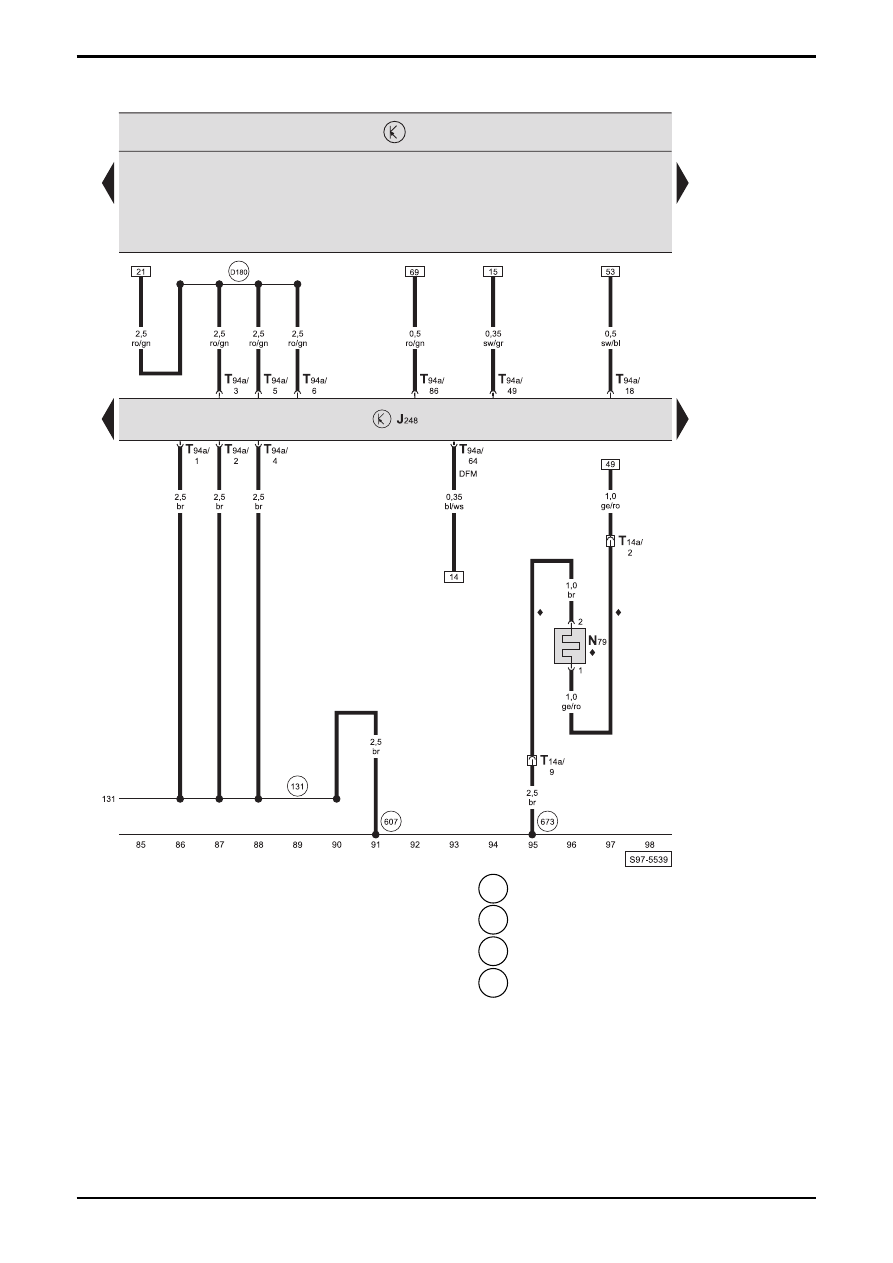

Steuergerät für Dieseldirekteinspritzanlage, Heizwiderstand für Kurbelgehäuseentlüftung

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N79 -

Heizwiderstand

für

Kurbelgehäuseentlüftung

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  131  -  Masseverbindung -2-, im Leitungsstrang Motorraum

  607  -  Massepunkt, im Wasserkasten links

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

 D180

-  Verbindung -1- (87a), im Leitungsstrang Motorraum

*



-  nur bei Fahrzeugen mit Sonderausstattung

Nr.9/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

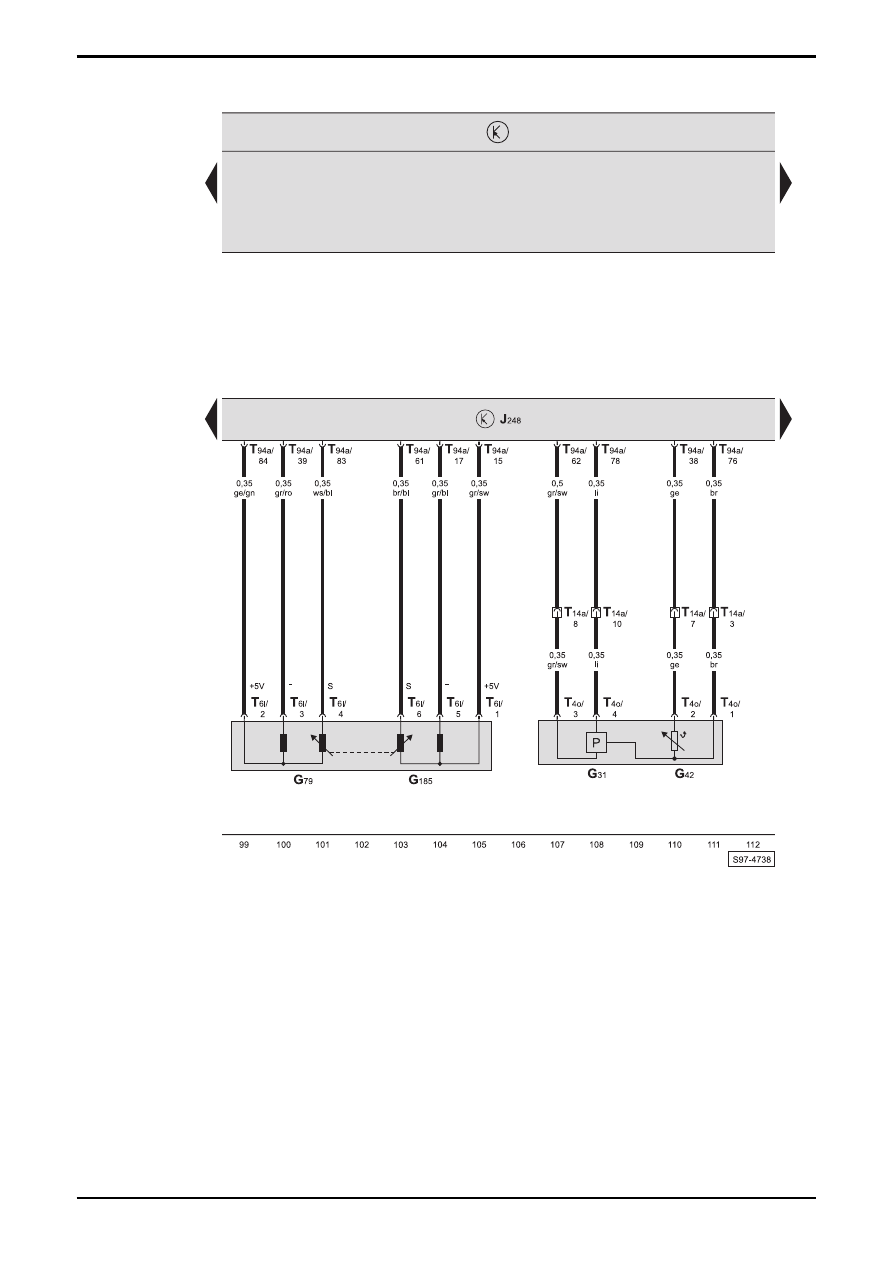

Steuergerät für Dieseldirekteinspritzanlage, Geber für Gaspedalstellung, Geber für Ladedruck, Geber für
Ansauglufttemperatur

G31 -

Geber

für

Ladedruck

G42 -

Geber

für

Ansauglufttemperatur

G79 -

Geber

für

Gaspedalstellung

G185  -  Geber -2- für Gaspedalstellung
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T4o

-  Steckverbindung, 4-fach, am Geber für Ladedruck

und Ansauglufttemperatur

T6l

-  Steckverbindung, 6-fach, am Geber für

Gaspedalstellung

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.9/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

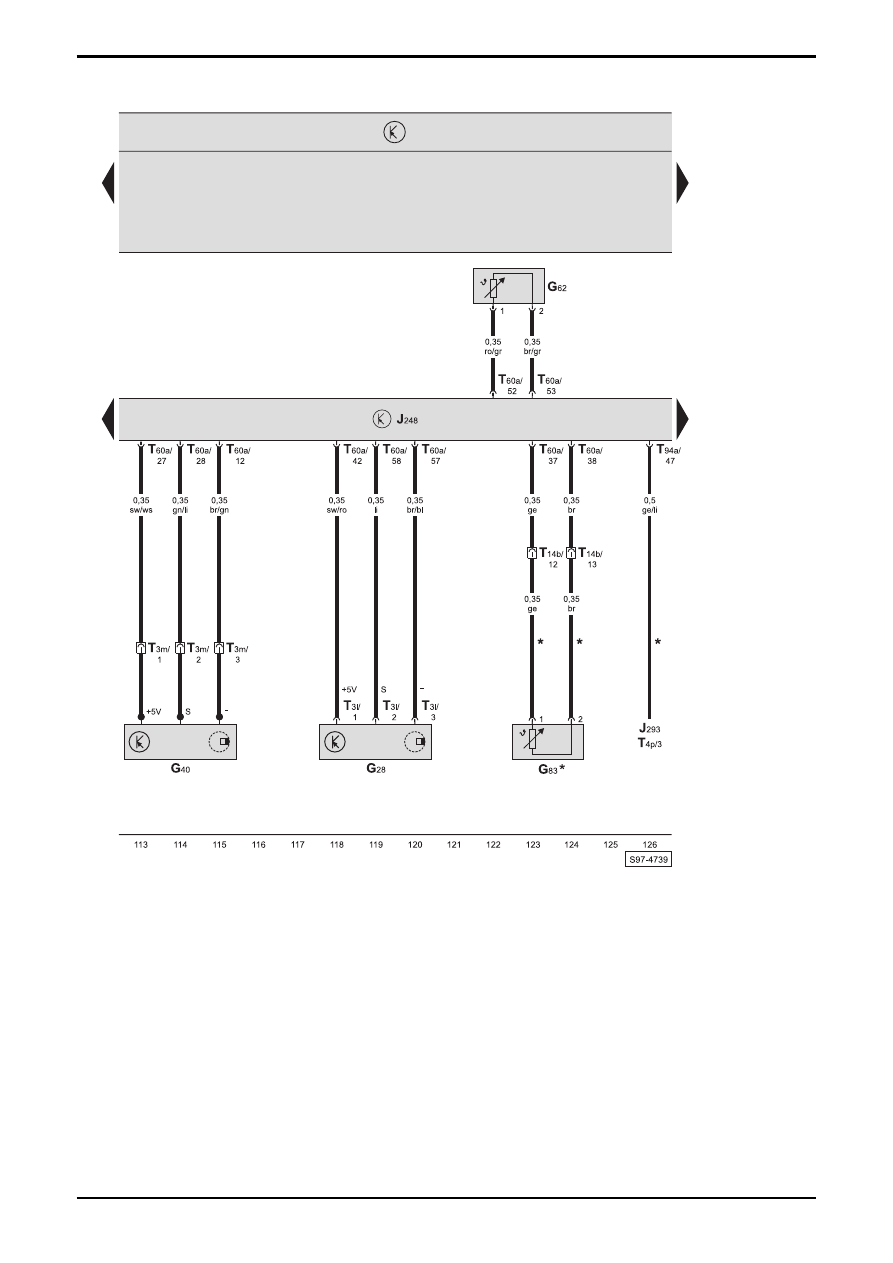

Steuergerät für Dieseldirekteinspritzanlage, Geber für Motordrehzahl, Geber für Nockenwellenposition, Geber für
Kühlmitteltemperatur, Kühlmitteltemperaturgeber am Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G62

-  Geber für Kühlmitteltemperatur

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J293 - Steuergerät

für

Kühlerlüfter

T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T14b  -  Steckverbindung, 14-fach, im Motorraum am

Radhaus links (schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters
