Skoda Octavia II: Elektrische Schaltungen - Teil 53

OCTAVIA II

 Stromlaufplan

Nr.8/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

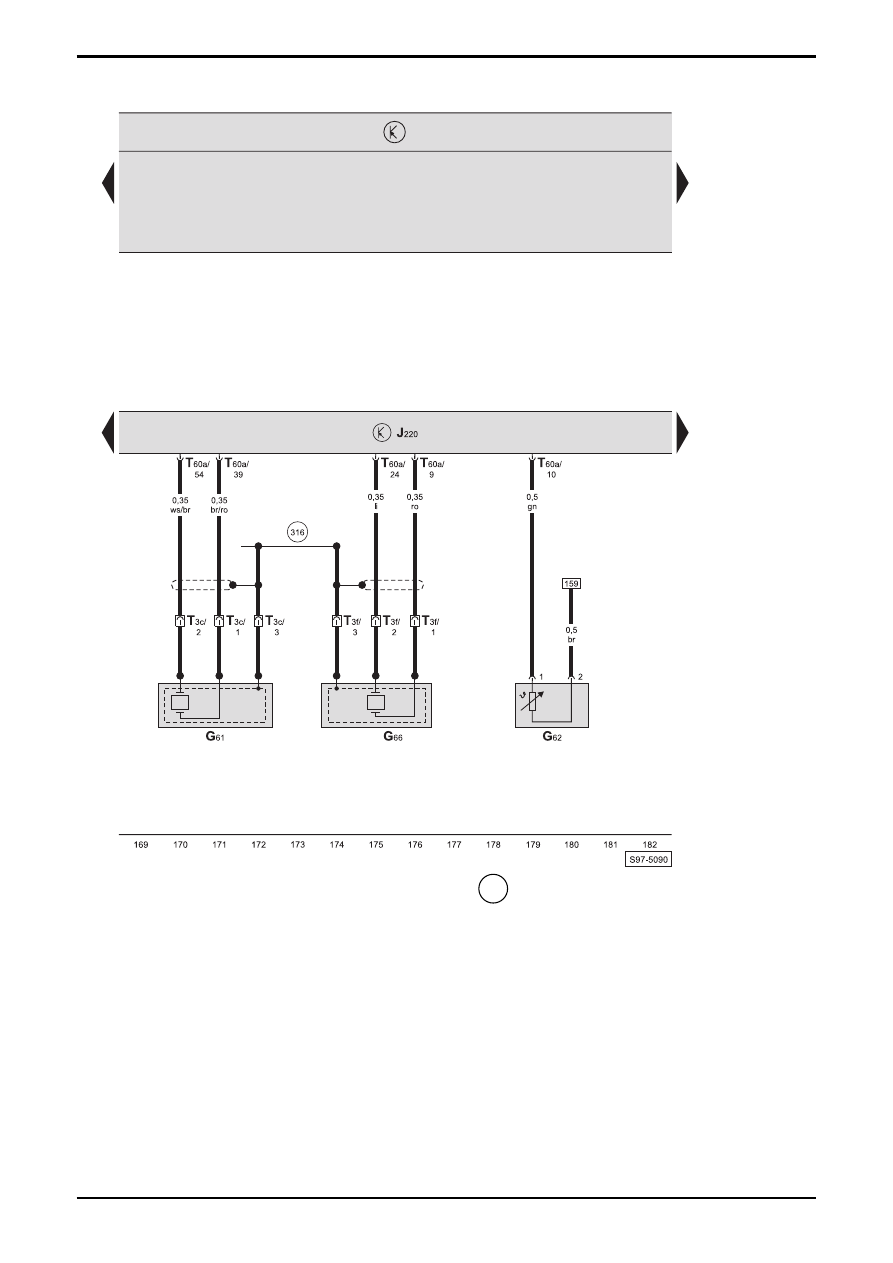

Steuergerät für Motronic, Klopfsensor l, Klopfsensor ll, Geber für Kühlmitteltemperatur

G61 -

Klopfsensor

I

G62

-  Geber für Kühlmitteltemperatur

G66 -

Klopfsensor

Il

J220 - Steuergerät

für

Motronic

T3c

-  Steckverbindung, 3-fach, am Klopfsensor I

T3f

-  Steckverbindung, 3-fach, am Klopfsensor II

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 316  -  Masseverbindung (Gebermasse) -2-, im

Leitungsstrang Motorvorverkabelung

Nr.8/16

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

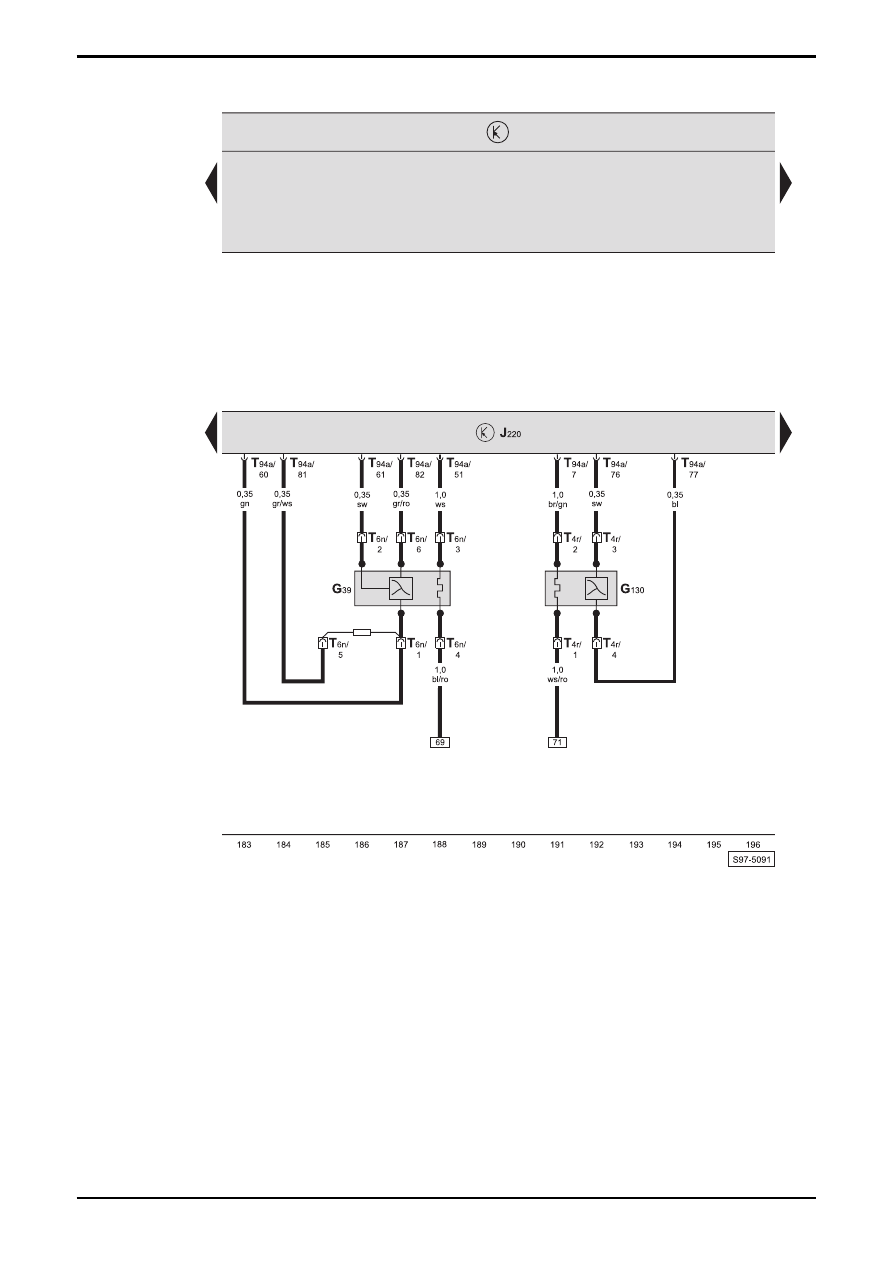

Steuergerät für Motronic, Lambdasonde, Lambdasonde nach Katalysator

G39 -

Lambdasonde

G130  -  Lambdasonde nach Katalysator
J220 - Steuergerät

für

Motronic

T4r

-  Steckverbindung, 4-fach, an der Lambdasonde nach

Katalysator

T6n

-  Steckverbindung, 6-fach, an der Lambdasonde

(schwarz), an der Stirnwand links

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.8/17

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

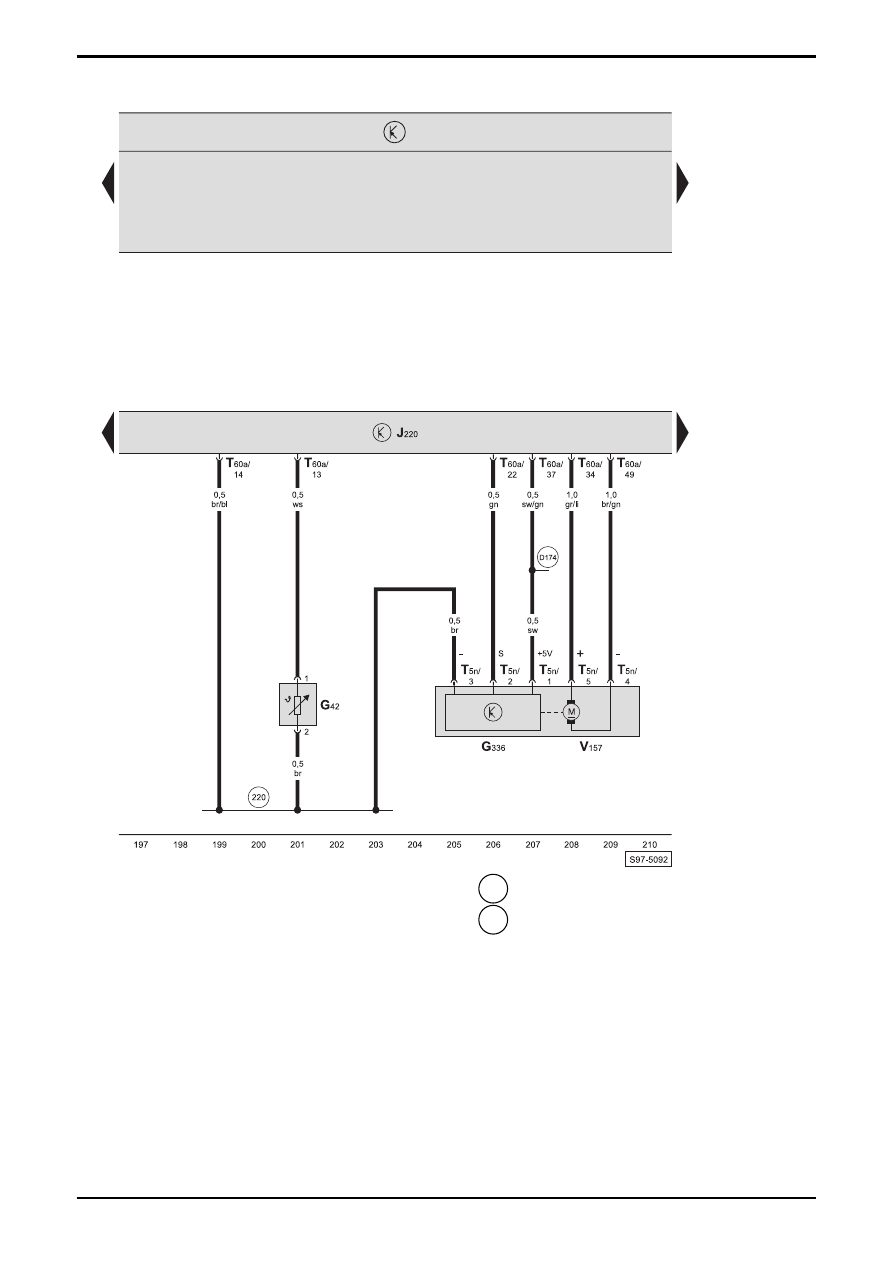

Steuergerät für Motronic, Geber für Ansauglufttemperatur, Motor für Saugrohrklappe

G42 -

Geber

für

Ansauglufttemperatur

G336 - Potenziometer für

Saugrohrklappe

J220 - Steuergerät

für

Motronic

T5n

-  Steckverbindung, 5-fach, am Motor für

Saugrohrklappe

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
V157  -  Motor für Saugrohrklappe

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 D174

-  Verbindung -2- (5V), im Leitungsstrang

Motorvorverkabelung

Nr.8/18

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

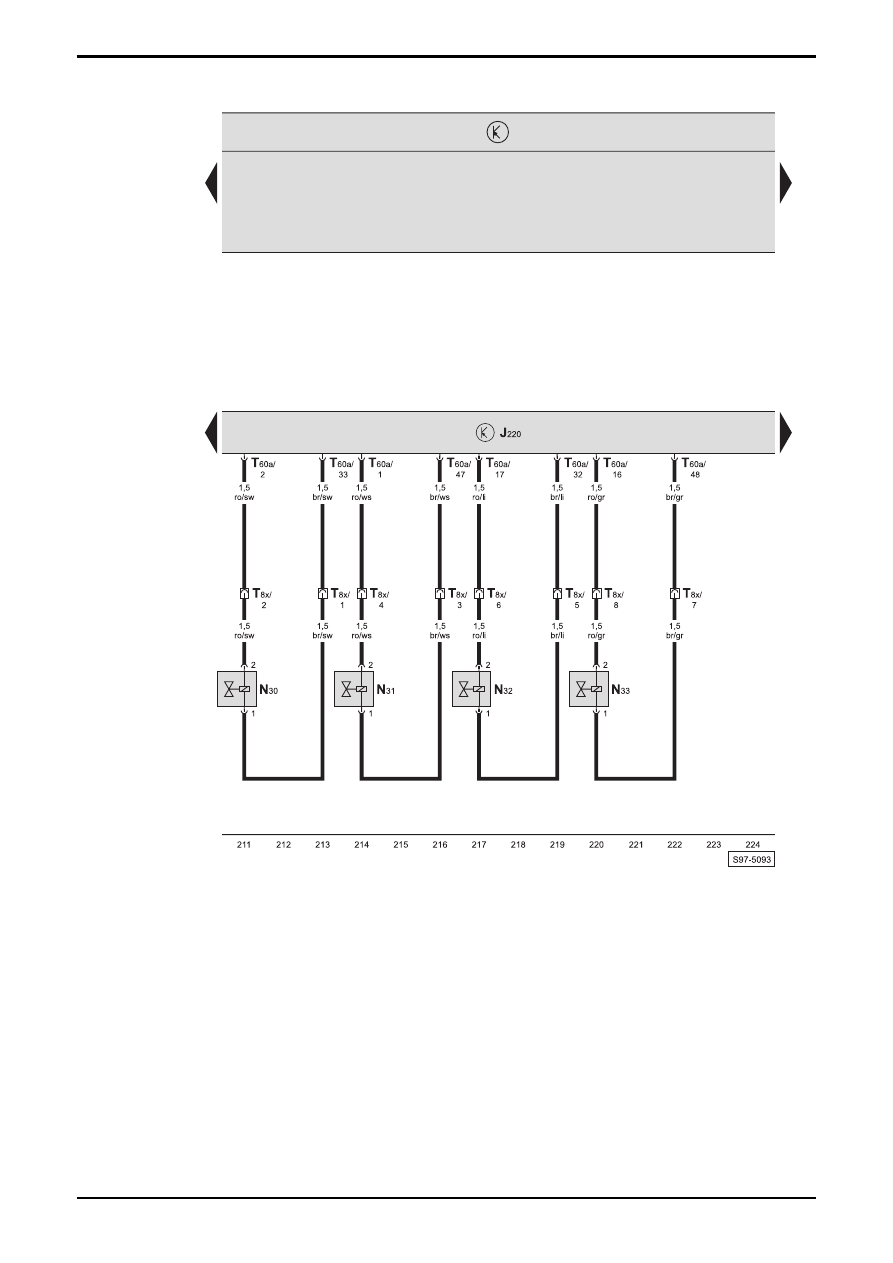

Steuergerät für Motronic, Einspritzventile

J220 - Steuergerät

für

Motronic

N30 -

Einspritzventil

Zylinder

1

N31 -

Einspritzventil

Zylinder

2

N32 -

Einspritzventil

Zylinder

3

N33 -

Einspritzventil

Zylinder

4

T8x

-  Steckverbindung, 8-fach, im Halter am Motor vorn

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
