Skoda Octavia II: Elektrische Schaltungen - Teil 54

OCTAVIA II

 Stromlaufplan

Nr.8/19

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

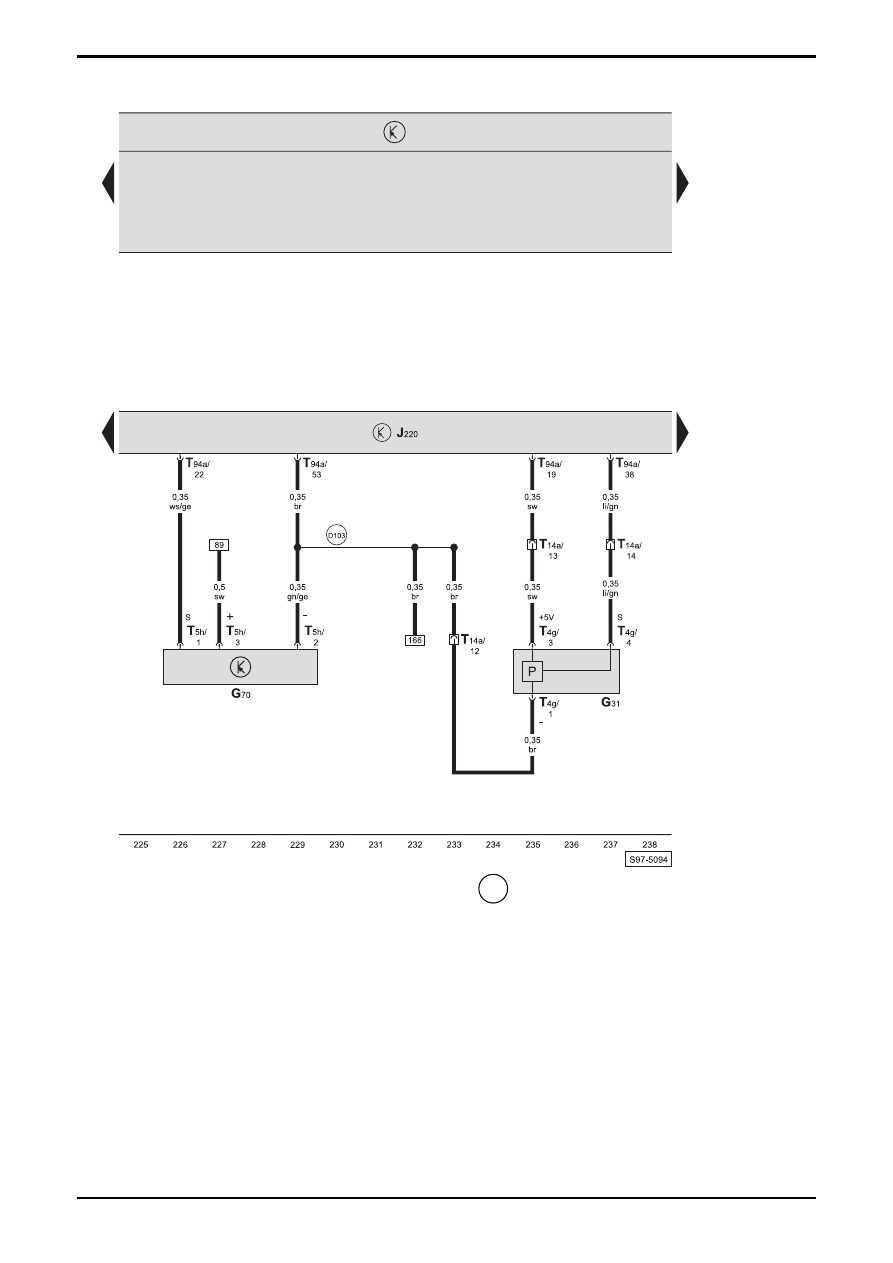

Steuergerät für Motronic, Geber für Ladedruck, Luftmassenmesser

G31 -

Geber

für

Ladedruck

G70 -

Luftmassenmesser

J220 - Steuergerät

für

Motronic

T4g

-  Steckverbindung, 4-fach, am Geber für Ladedruck

T5h

-  Steckverbindung, 5-fach, am Luftmassenmesser

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 D103

-  Verbindung (Masse), im Leitungsstrang Motorraum

Nr.8/20

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

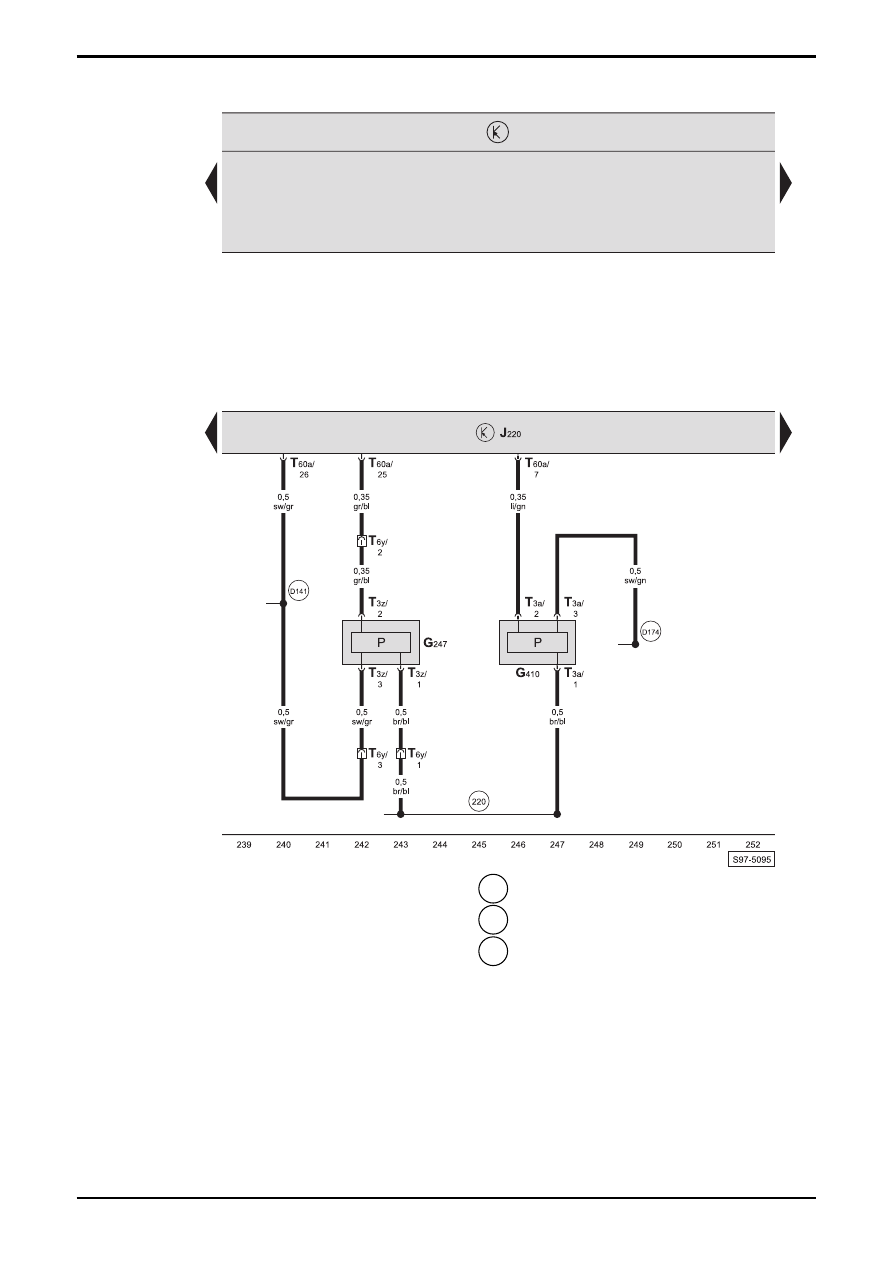

Steuergerät für Motronic, Kraftstoffdruckgeber, Kraftstoffdruckgeber für Niederdruck

G247 - Kraftstoffdruckgeber
G410 - Kraftstoffdruckgeber

für

Niederdruck

J220 - Steuergerät

für

Motronic

T3a

-  Steckverbindung, 3-fach, am Kraftstoffdruckgeber für

Niederdruck

T3z

-  Steckverbindung, 3-fach, am Kraftstoffdruckgeber

T6y

-  Steckverbindung, 6-fach, im Halter am Motor vorn

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

 D174

-  Verbindung -2- (5V), im Leitungsstrang

Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.8/21

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

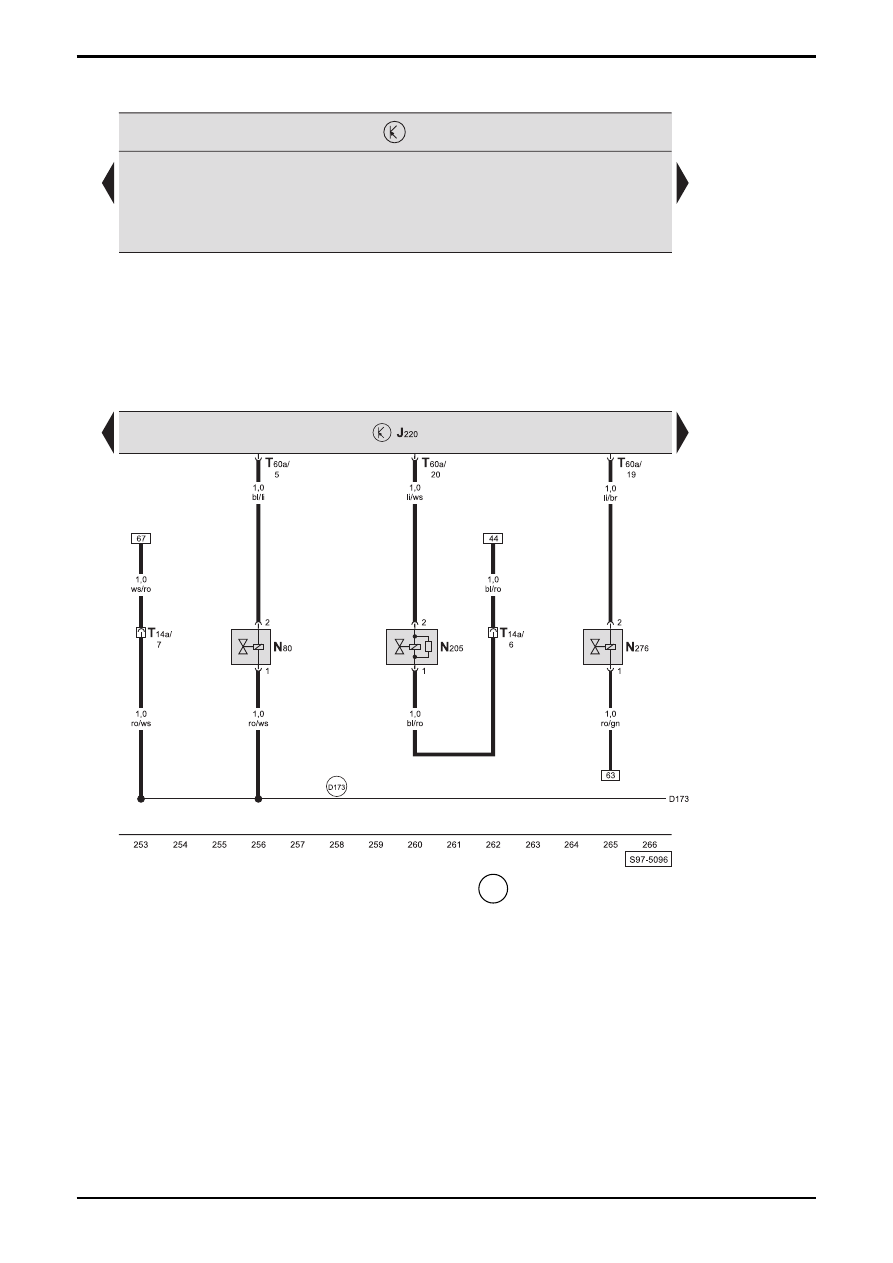

Steuergerät für Motronic, Magnetventil für Aktivkohlebehälter-Anlage, Ventil -1- für Nockenwellenverstellung,
Regelventil für Kraftstoffdruck

J220 - Steuergerät

für

Motronic

N80 -

Magnetventil

für

Aktivkohlebehälter-Anlage

N205  -  Ventil -1- für Nockenwellenverstellung
N276 - Regelventil

für

Kraftstoffdruck

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 D173

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung

Nr.8/22

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

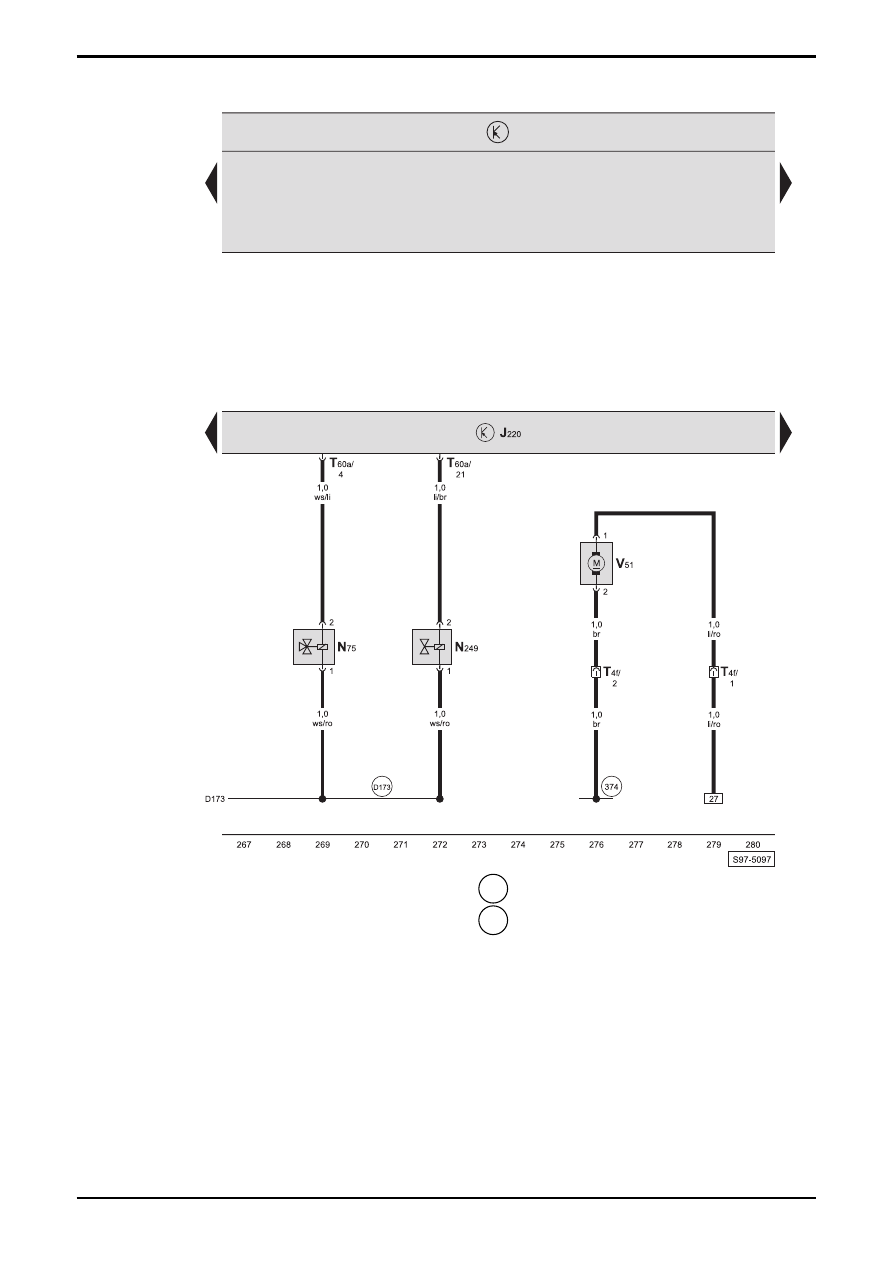

Steuergerät für Motronic, Magnetventil für Ladedruckbegrenzung, Umluftventil für Turbolader, Pumpe für
Kühlmittelnachlauf

J220 - Steuergerät

für

Motronic

N75 -

Magnetventil

für

Ladedruckbegrenzung

N249 - Umluftventil

für

Turbolader

T4f

-  Steckverbindung, 4-fach, im Halter am Getriebe

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
V51

-  Pumpe für Kühlmittelnachlauf

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 D173

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung
