Skoda Octavia II: Elektrische Schaltungen - Teil 51
OCTAVIA II
Stromlaufplan
Nr.8/7
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

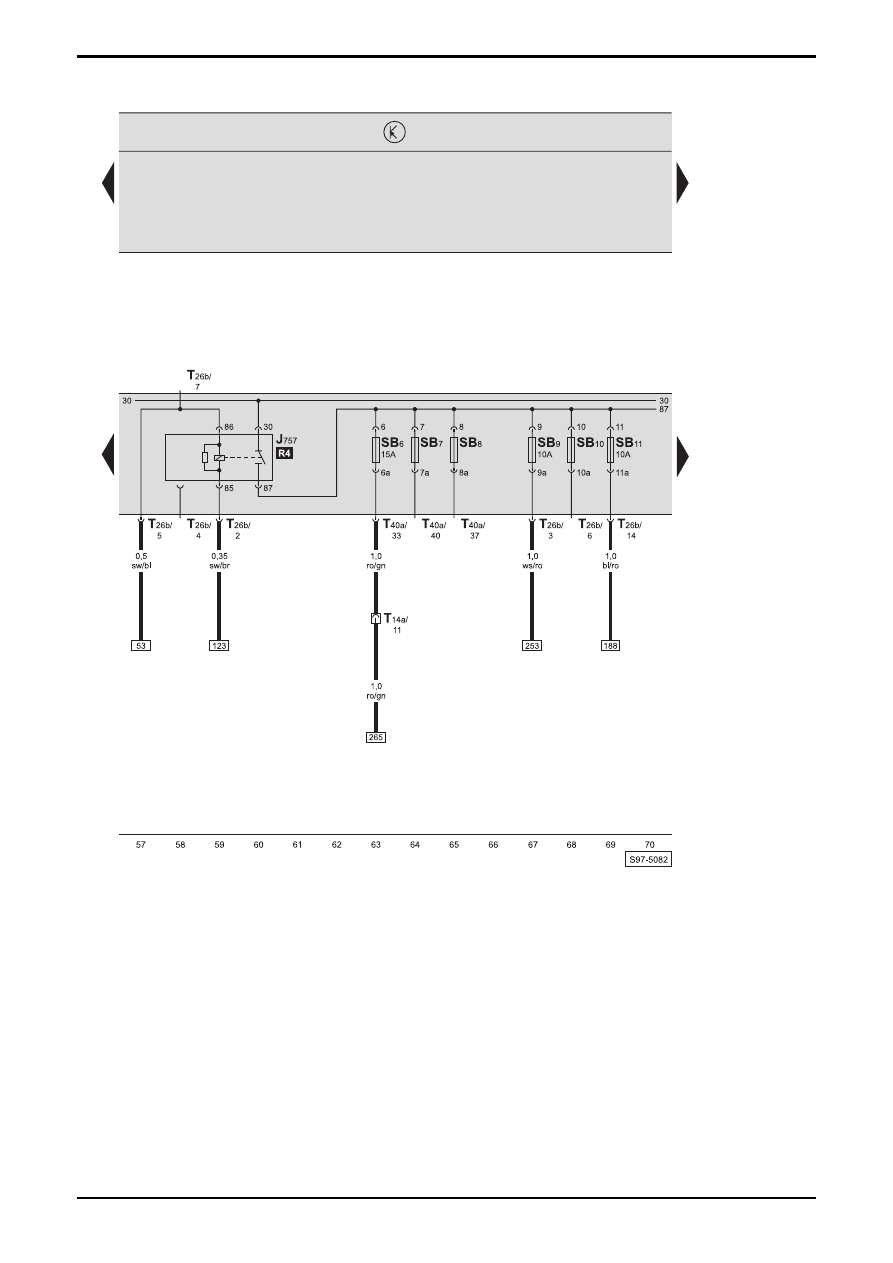

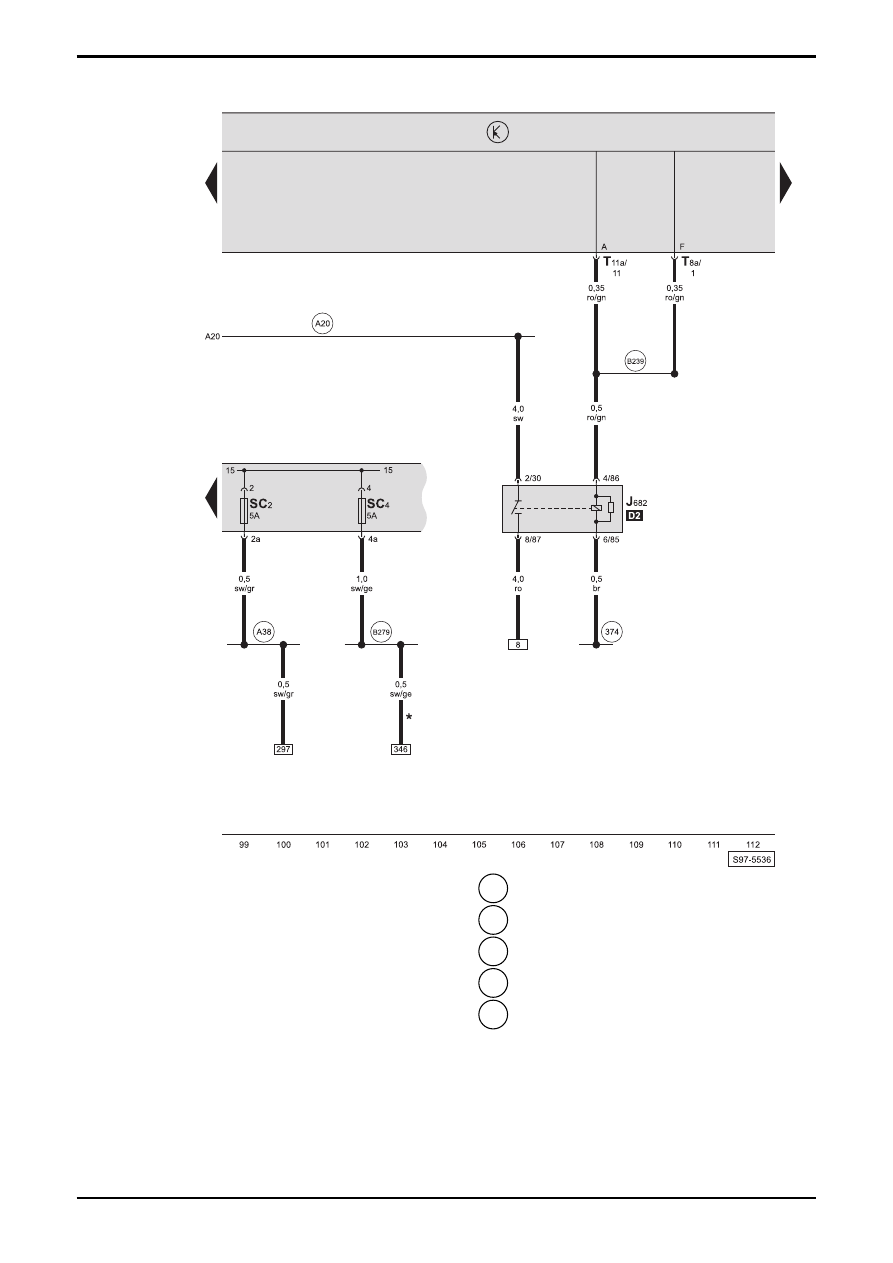

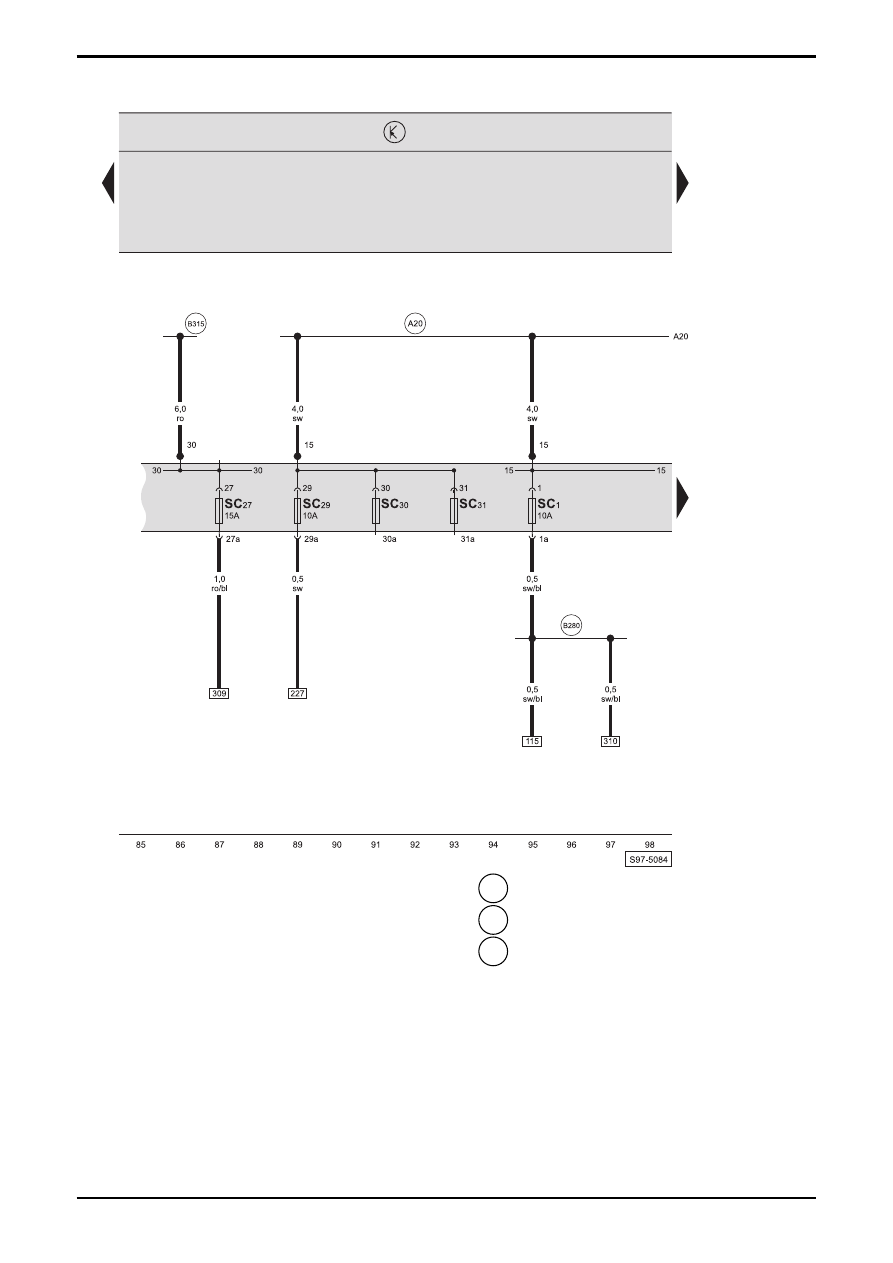

Stromversorgungsrelais für Motorkomponenten, E-Box
J757 - Stromversorgungsrelais
für
Motorkomponenten,
in der E-Box
SB6
- Sicherung -6-, in der E-Box
SB7
- Sicherung -7-, in der E-Box
SB8
- Sicherung -8-, in der E-Box
SB9
- Sicherung -9-, in der E-Box
SB10 - Sicherung -10-, in der E-Box
SB11 - Sicherung -11-, in der E-Box
T14a - Steckverbindung, 14-fach, im Motorraum vorn links
(schwarz)
T26b - Steckverbindung, 26-fach, an der E-Box
T40a - Steckverbindung, 40-fach, an der E-Box
