Skoda Octavia II: Elektrische Schaltungen - Teil 50

OCTAVIA II

 Stromlaufplan

Nr.8/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

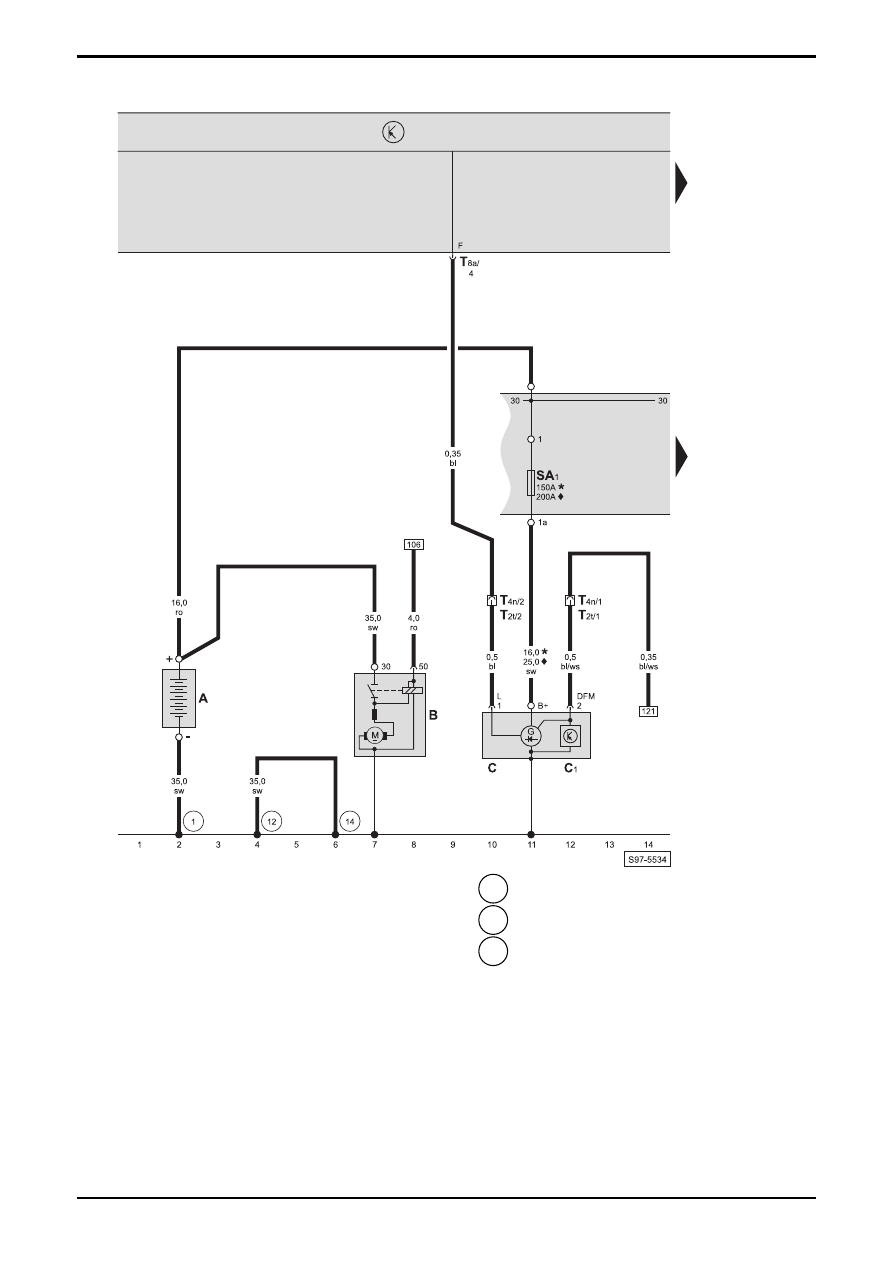

Batterie, Anlasser, Drehstromgenerator, E-Box

A -

Batterie

B -

Anlasser

C -

Drehstromgenerator

C1 -

Spannungsregler

SA1

-  Sicherung -1- (30), in der E-Box

T2t

-  Steckverbindung, 2-fach, im Motorraum vorn links

(bei Fahrzeugen mit Heizung)

T4n

-  Steckverbindung, 4-fach, im Motorraum vorn links

(bei Fahrzeugen mit Climatic / Climatronic)

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

 1  - Masseband,

Batterie

-

Aufbau

  12

-  Massepunkt, im Motorraum links (am Längsträger)

 14  - Massepunkt, am Getriebe

*



-  bei Fahrzeugen mit Drehstromgenerator 90A / 110A

♦ -

bei

Fahrzeugen

mit

Drehstromgenerator

140A

Nr.8/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

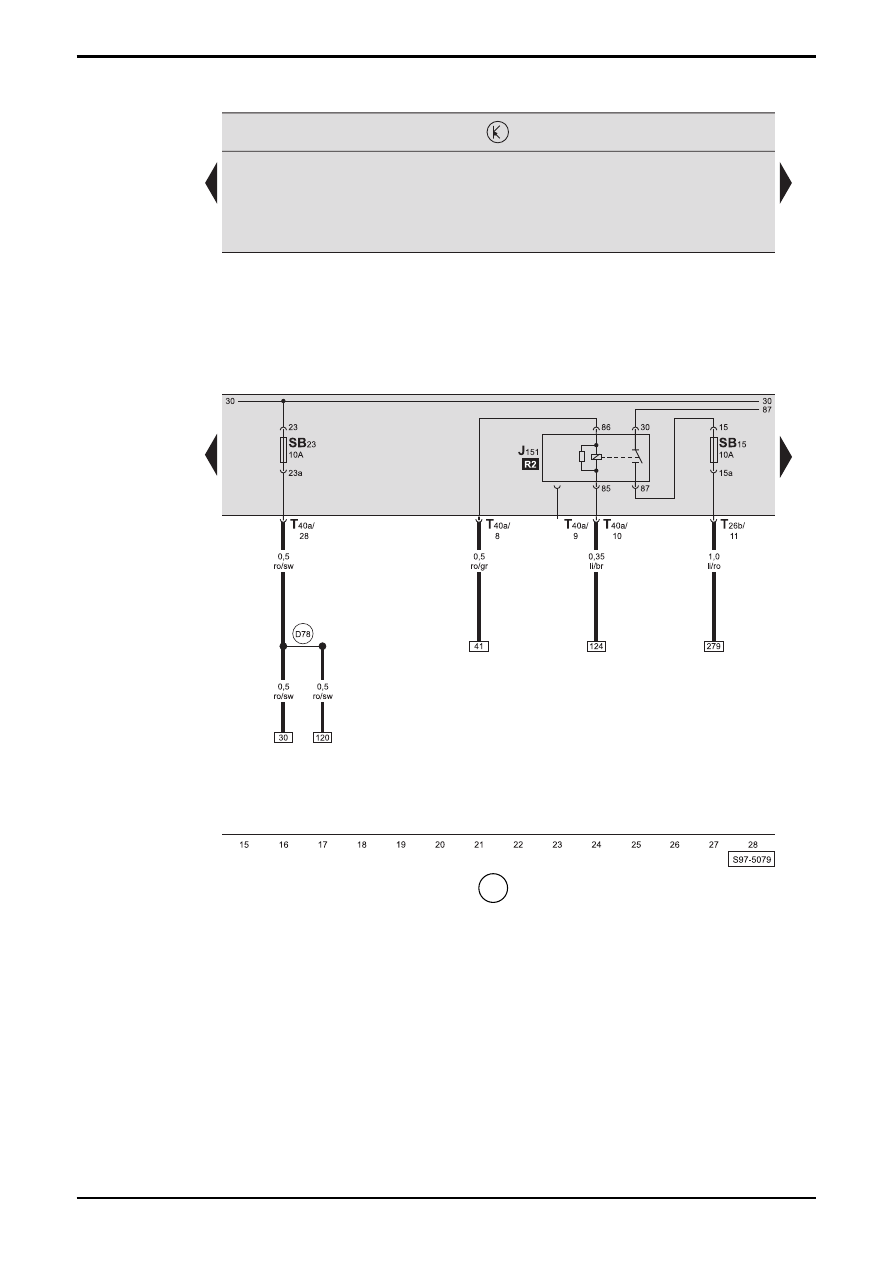

Relais für Kühlmittelnachlauf, E-Box

J151 - Relais

für

Kühlmittelnachlauf,

E-Box

SB15  -  Sicherung -15-, in der E-Box
SB23  -  Sicherung -23-, in der E-Box
T26b  -  Steckverbindung, 26-fach, an der E-Box
T40a  -  Steckverbindung, 40-fach, an der E-Box

 D78  -  Plusverbindung -1- (30a), im Leitungsstrang

Motorraum

OCTAVIA II

 Stromlaufplan

Nr.8/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

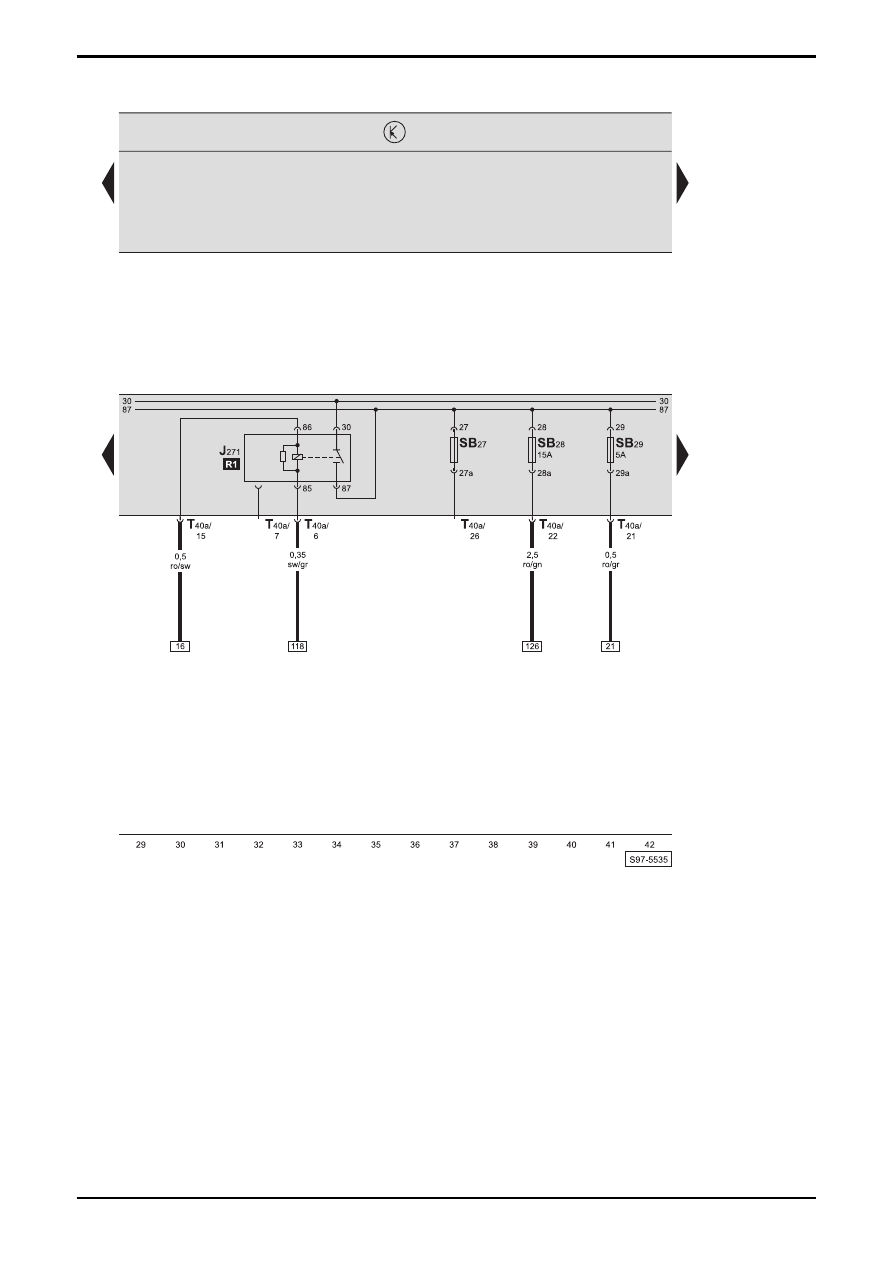

Stromversorgungsrelais für Motronic, E-Box

J271  -  Stromversorgungsrelais für Motronic, in der E-Box
SB27  -  Sicherung -27-, in der E-Box
SB28  -  Sicherung -28-, in der E-Box
SB29  -  Sicherung -29-, in der E-Box
T40a  -  Steckverbindung, 40-fach, an der E-Box

Nr.8/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

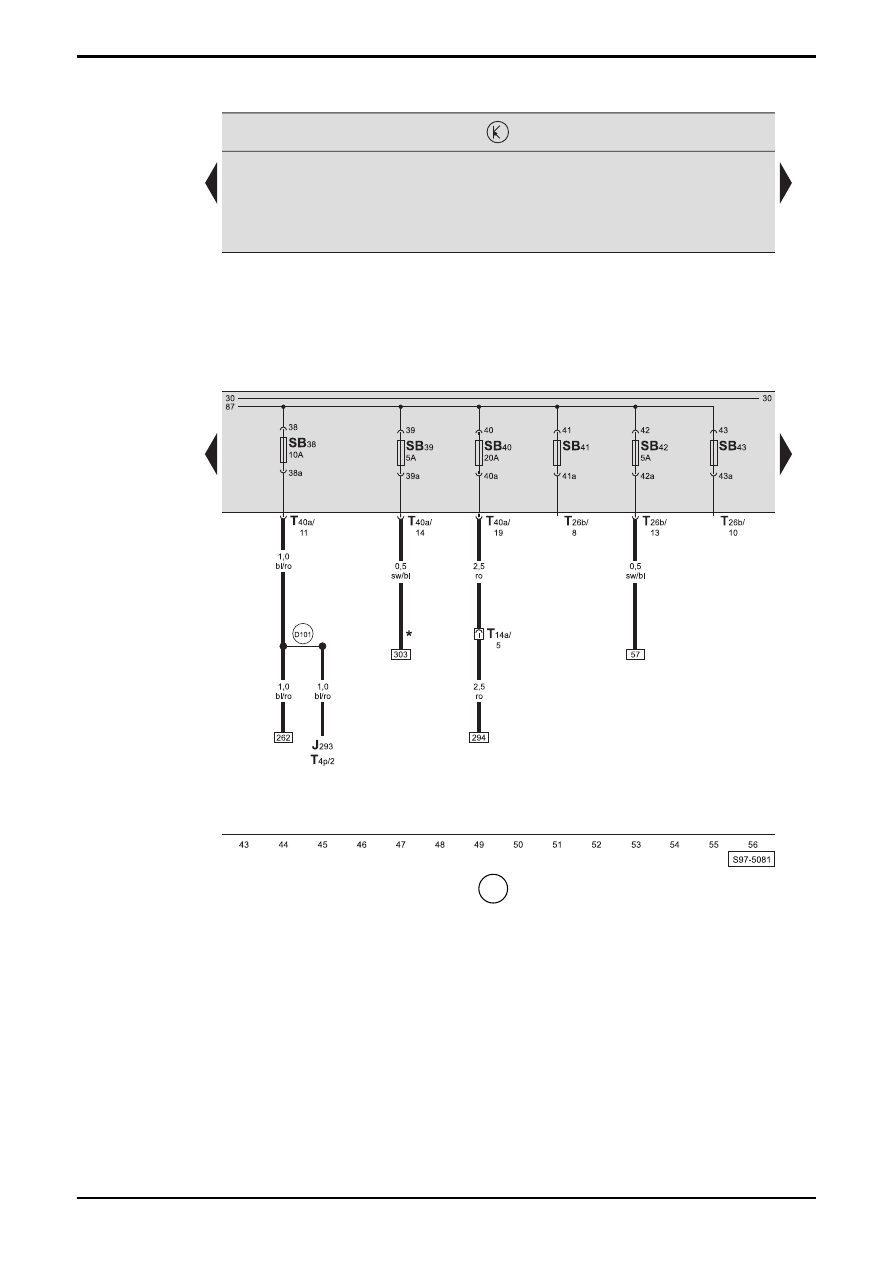

E-Box

J293 - Steuergerät

für

Kühlerlüfter

SB38  -  Sicherung -38-, in der E-Box
SB39  -  Sicherung -39-, in der E-Box
SB40  -  Sicherung -40-, in der E-Box
SB41  -  Sicherung -41-, in der E-Box
SB42  -  Sicherung -42-, in der E-Box
SB43  -  Sicherung -43-, in der E-Box
T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T26b  -  Steckverbindung, 26-fach, an der E-Box
T40a  -  Steckverbindung, 40-fach, an der E-Box

 D101

-  Verbindung (87a), im Leitungsstrang Motorraum

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe
