OCTAVIA II

 Stromlaufplan

Nr.6/19

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

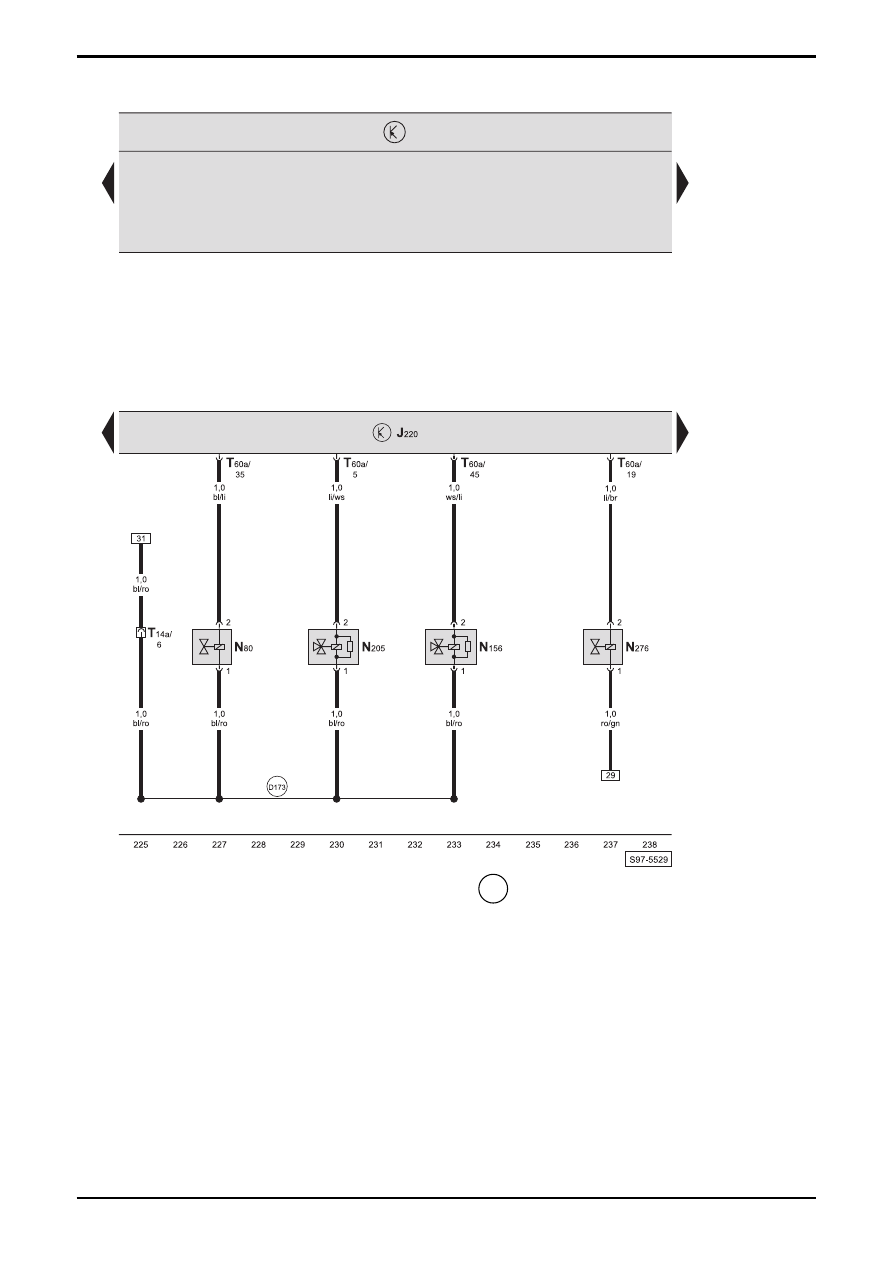

Steuergerät für Motronic, Magnetventil für Aktivkohlebehälter-Anlage, Ventil -1- für Nockenwellenverstellung,
Regelventil für Kraftstoffdruck, Ventil für Registersaugrohrumschaltung

J220 - Steuergerät

für

Motronic

N80 -

Magnetventil

für

Aktivkohlebehälter-Anlage

N156 - Ventil

für

Registersaugrohrumschaltung

N205  -  Ventil -1- für Nockenwellenverstellung
N276 - Regelventil

für

Kraftstoffdruck

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 D173

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung

Nr.6/20

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

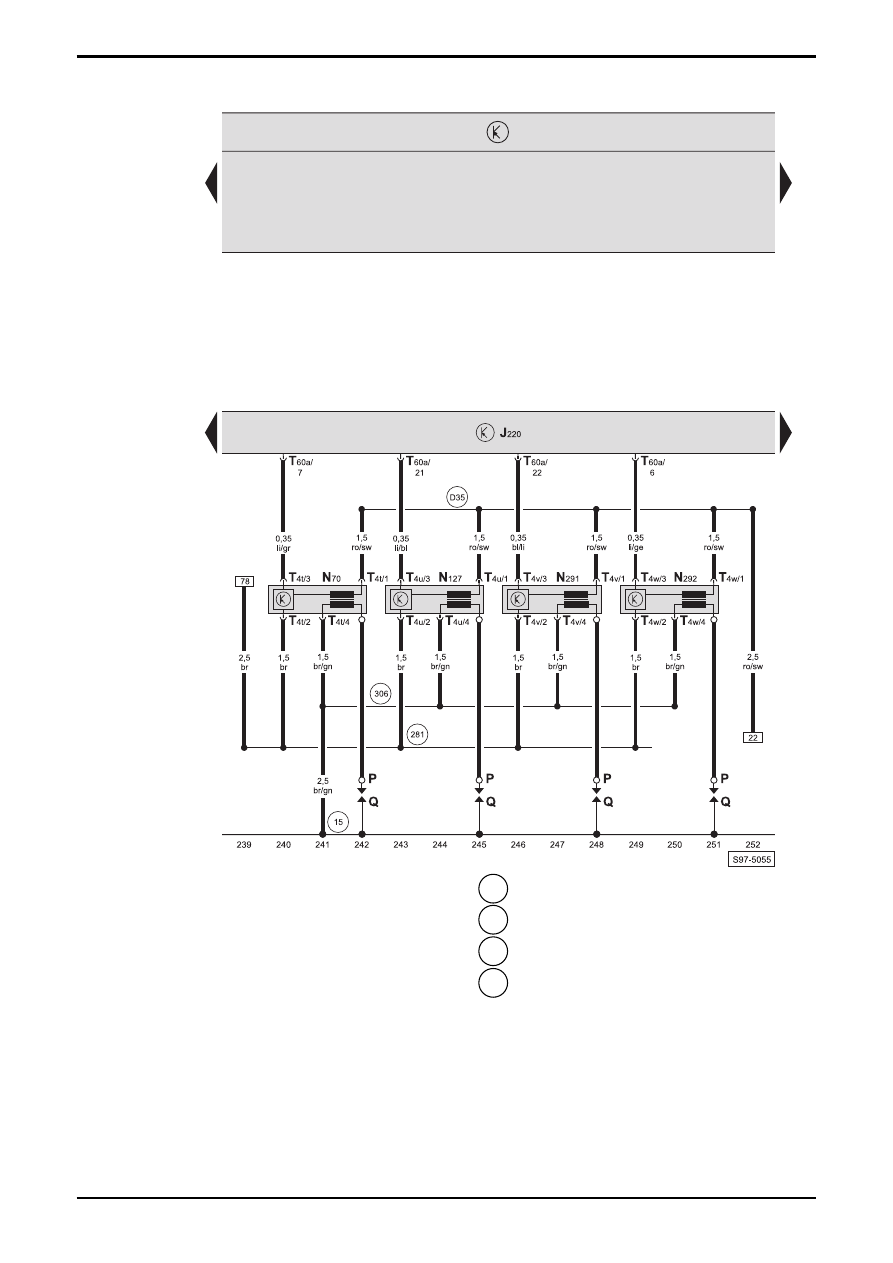

Steuergerät für Motronic, Zündanlage

J220 - Steuergerät

für

Motronic

N70 -

Zündspule

1

mit

Leistungsendstufe

N127  -  Zündspule 2 mit Leistungsendstufe
N291 - Zündspule

3

mit

Leistungsendstufe

N292 - Zündspule

4

mit

Leistungsendstufe

P -

Zündkerzenstecker

Q -

Zündkerzen

T4t

-  Steckverbindung, 4-fach, an der Zündspule 1

T4u

-  Steckverbindung, 4-fach, an der Zündspule 2

T4v

-  Steckverbindung, 4-fach, an der Zündspule 3

T4w

-  Steckverbindung, 4-fach, an der Zündspule 4

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 15  - Massepunkt, am Zylinderkopf

 281  -  Masseverbindung -1-, im Leitungsstrang

Motorvorverkabelung

 306  -  Masseverbindung (Zündspulen), im Leitungsstrang

Motorvorverkabelung

 D35  -  Plusverbindung -1- (15a), im Leitungsstrang

Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.6/21

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

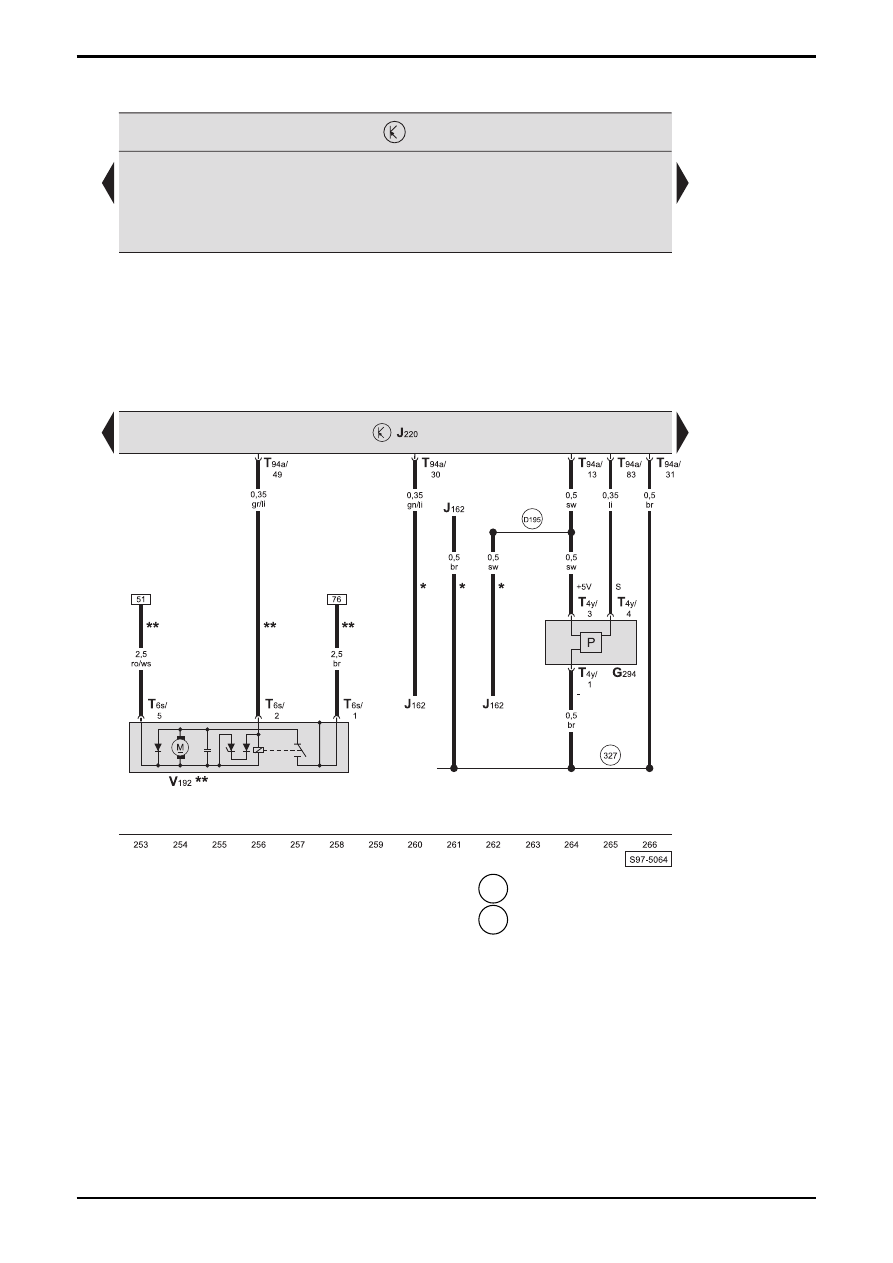

Steuergerät für Motronic, Drucksensor für Bremskraftverstärkung, Unterdruckpumpe für Bremse

G294 - Drucksensor für

Bremskraftverstärkung

J162 - Steuergerät

für

Heizung

J220 - Steuergerät

für

Motronic

T4y

-  Steckverbindung, 4-fach, am Drucksensor für

Bremskraftverstärkung

T6s

-  Steckverbindung, 6-fach, an der Unterdruckpumpe für

Bremse

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät
V192 - Unterdruckpumpe

für

Bremse

 327  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorraum

 D195

-  Verbindung -1- (5V), im Leitungsstrang Motorraum

*

 -

nur

bei

Fahrzeugen

mit

Heizung

**



-  nur bei Fahrzeugen mit autom. Getriebe

Nr.6/22

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

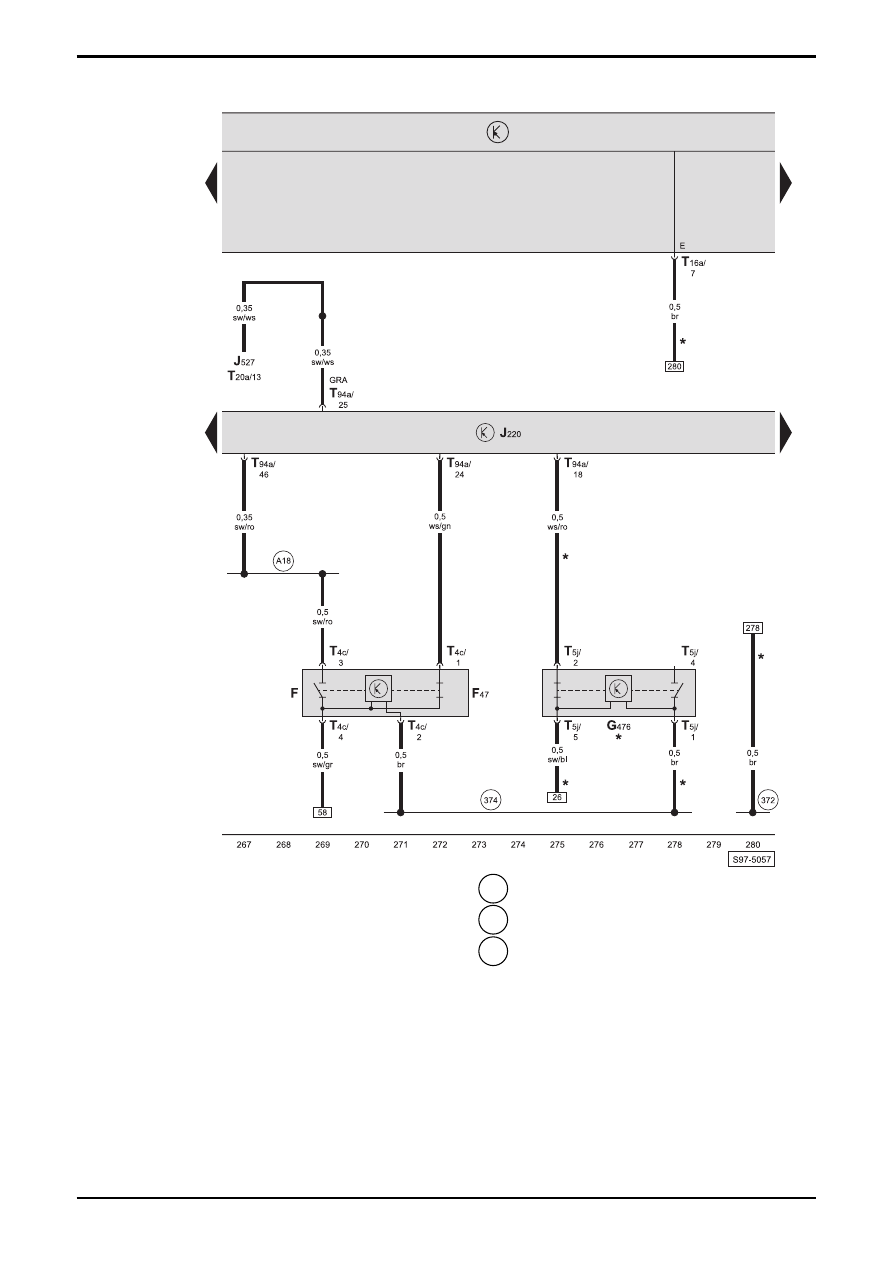

Steuergerät für Motronic, Bremspedalschalter, Geber für Kupplungsposition

F -

Bremslichtschalter,

am

Hauptbremszylinder

F47 -

Bremspedalschalter,

am

Hauptbremszylinder

G476  -  Geber für Kupplungsposition
J220 - Steuergerät

für

Motronic

J527 - Steuergerät

für

Lenksäulenelektronik

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T5j

-  Steckverbindung, 5-fach, am Geber für

Kupplungsposition

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe
