Skoda Octavia II: Elektrische Schaltungen - Teil 40
OCTAVIA II
Stromlaufplan
Nr.6/11
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

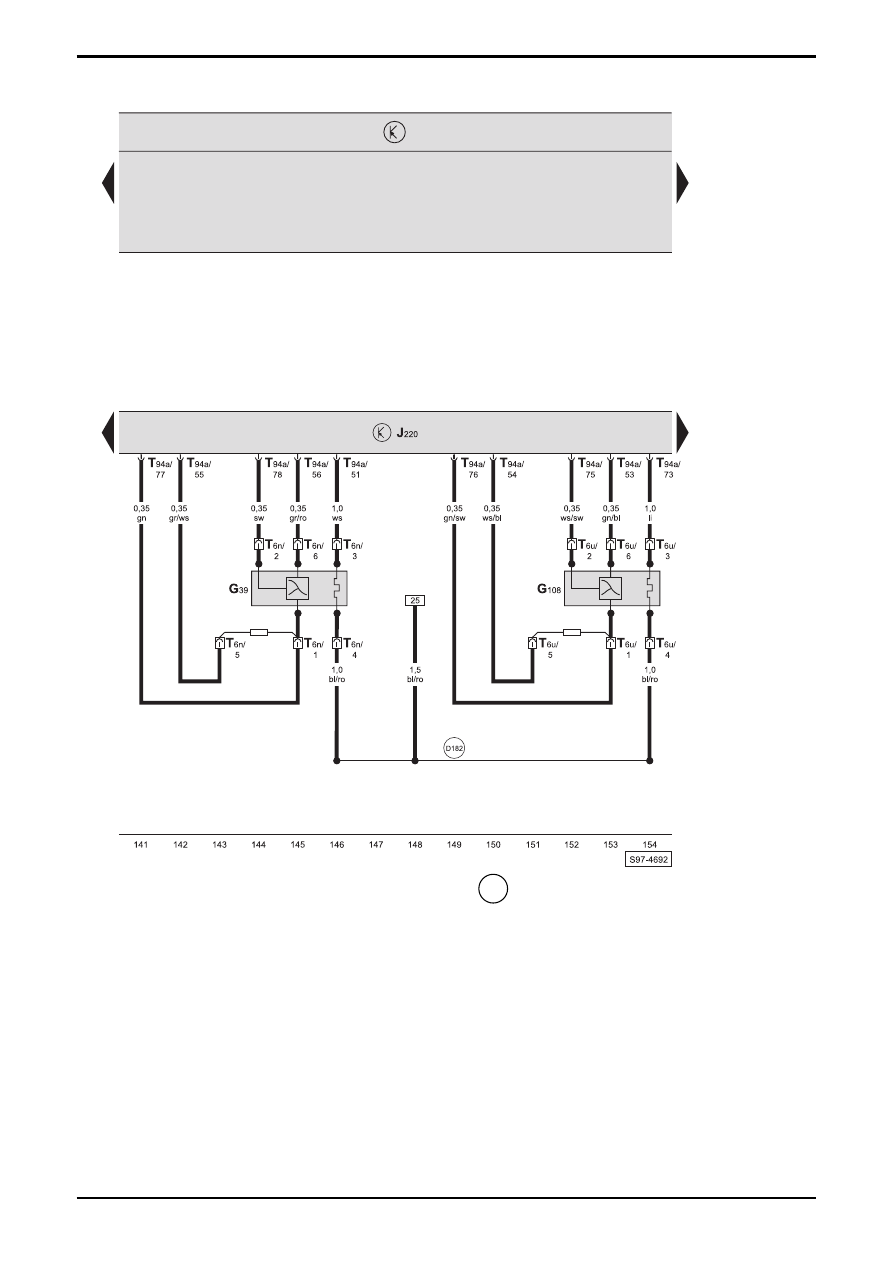

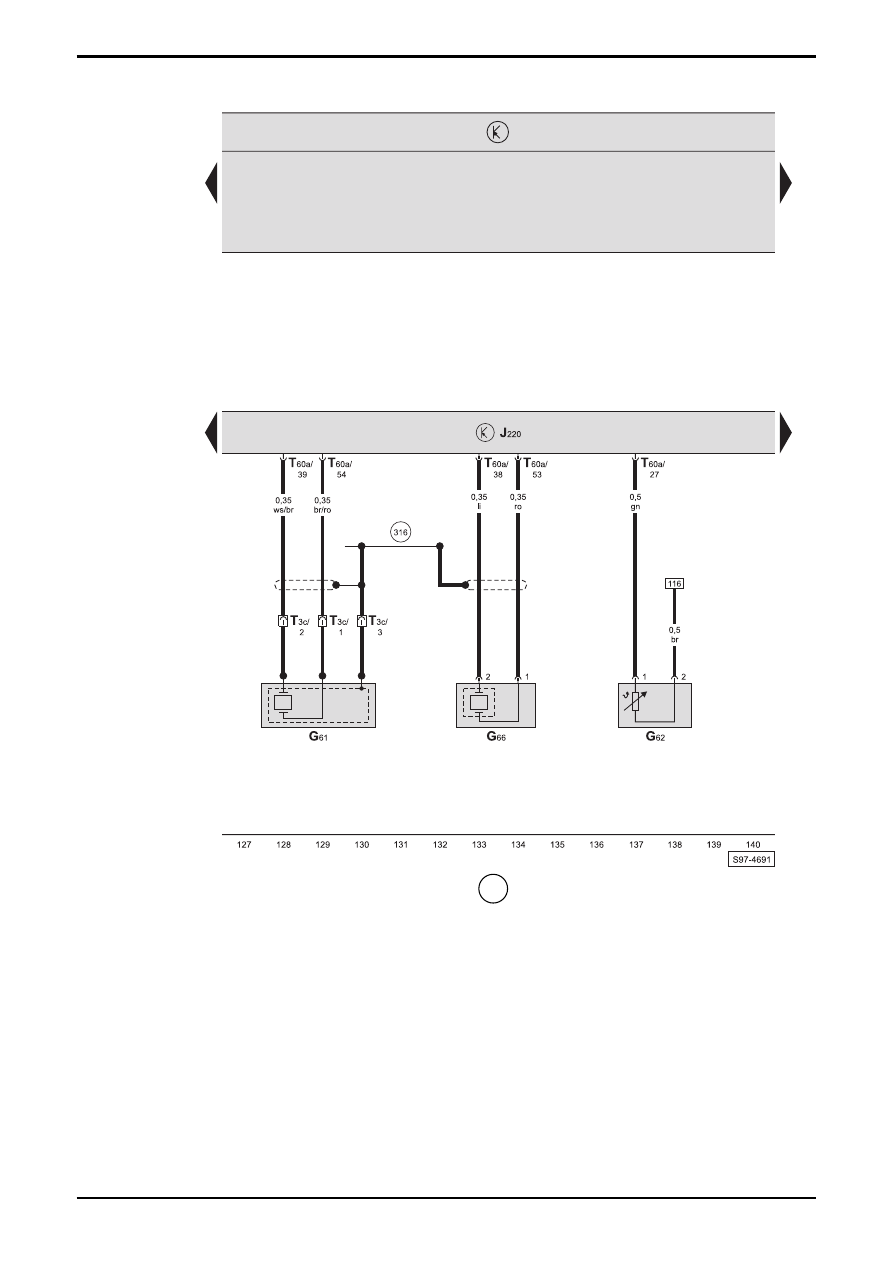

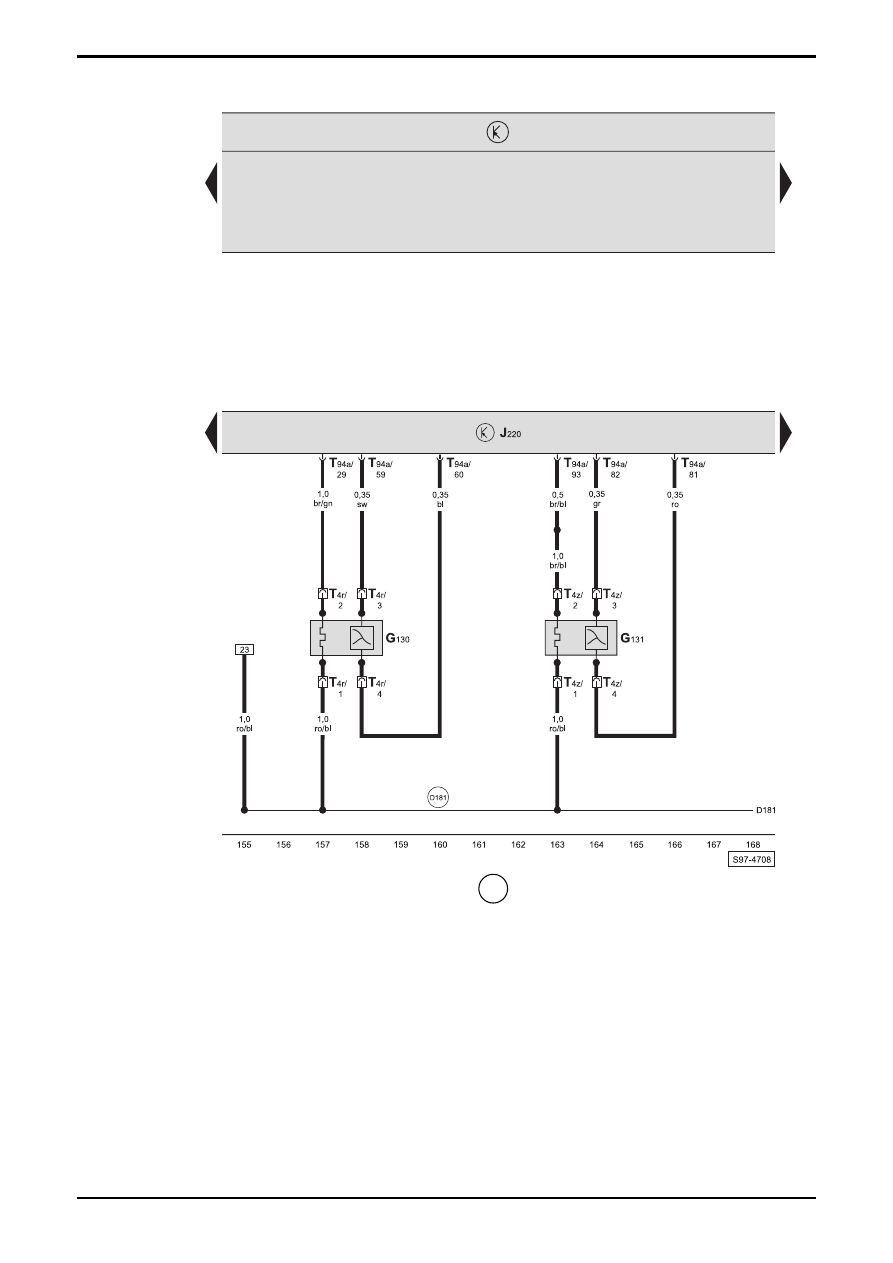

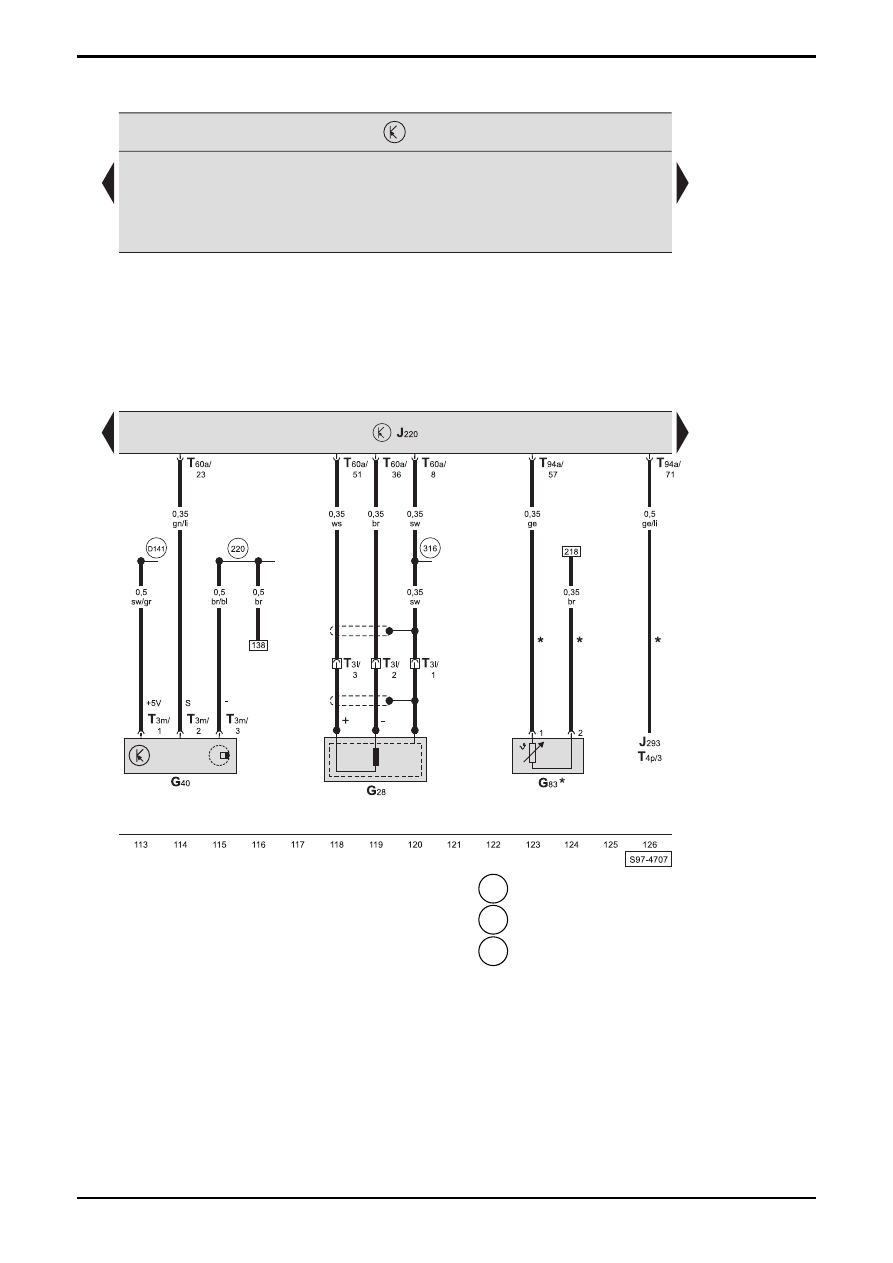

Steuergerät für Motronic, Geber für Motordrehzahl, Geber für Nockenwellenposition, Kühlmitteltemperaturgeber am
Kühlerausgang
G28 -
Geber
für
Motordrehzahl
G40 -
Geber
für
Nockenwellenposition
G83
- Kühlmitteltemperaturgeber am Kühlerausgang
J220 - Steuergerät
für
Motronic
J293 - Steuergerät
für
Kühlerlüfter
T3l
- Steckverbindung, 3-fach, am Geber für Motordrehzahl
T3m - Steckverbindung, 3-fach, am Geber für
Nockenwellenposition
T4p
- Steckverbindung, 4-fach, im Halter am Kühler links
T60a - Steckverbindung, 60-fach, am Motorsteuergerät
T94a - Steckverbindung, 94-fach, am Motorsteuergerät
220 - Masseverbindung (Gebermasse), im Leitungsstrang
Motorvorverkabelung
316 - Masseverbindung (Gebermasse) -2-, im
Leitungsstrang Motorvorverkabelung
D141
- Verbindung (5V), im Leitungsstrang
Motorvorverkabelung
*
- nur bei Fahrzeugen mit Sonderausstattung, abhängig
vom Typ des Kühlerlüfters
