Skoda Octavia II: Elektrische Schaltungen - Teil 39
OCTAVIA II

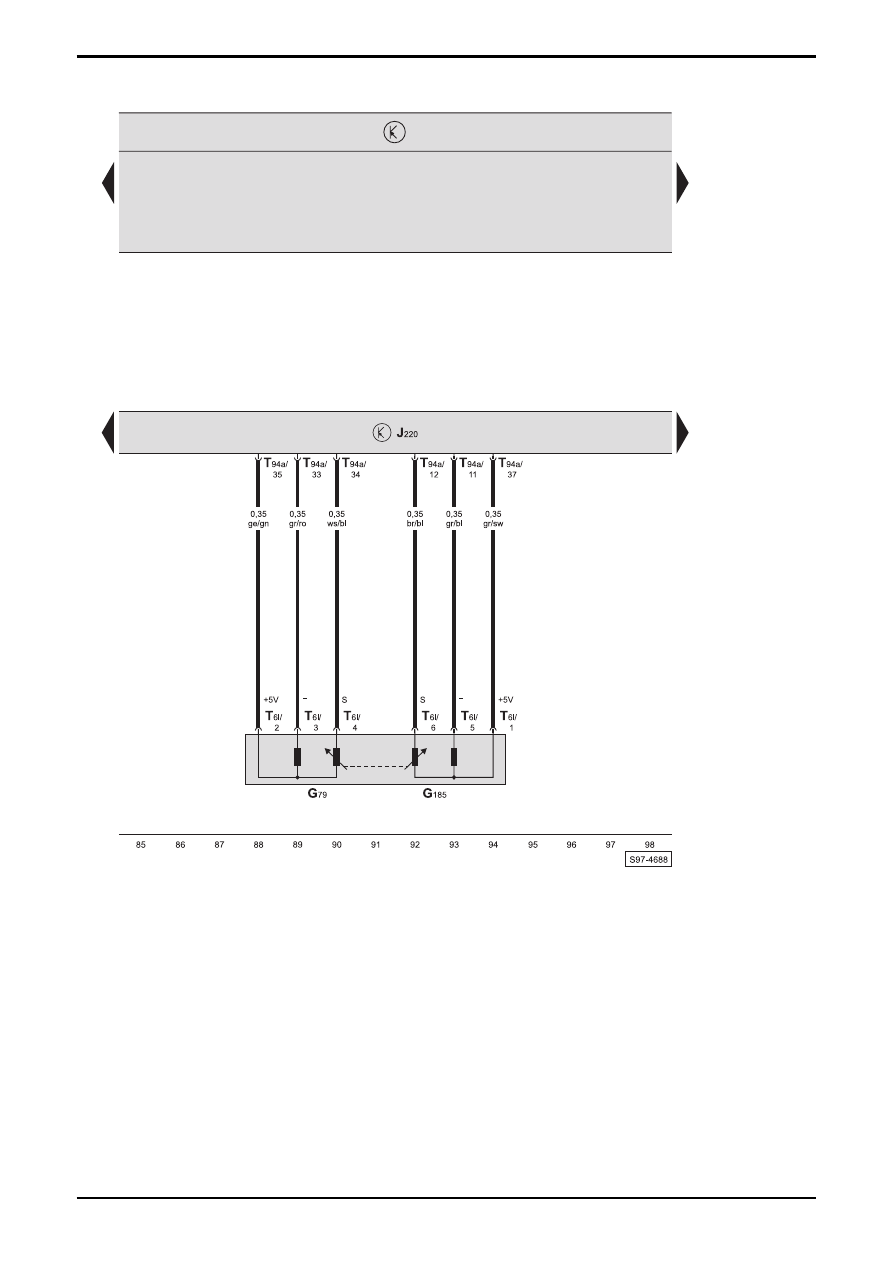

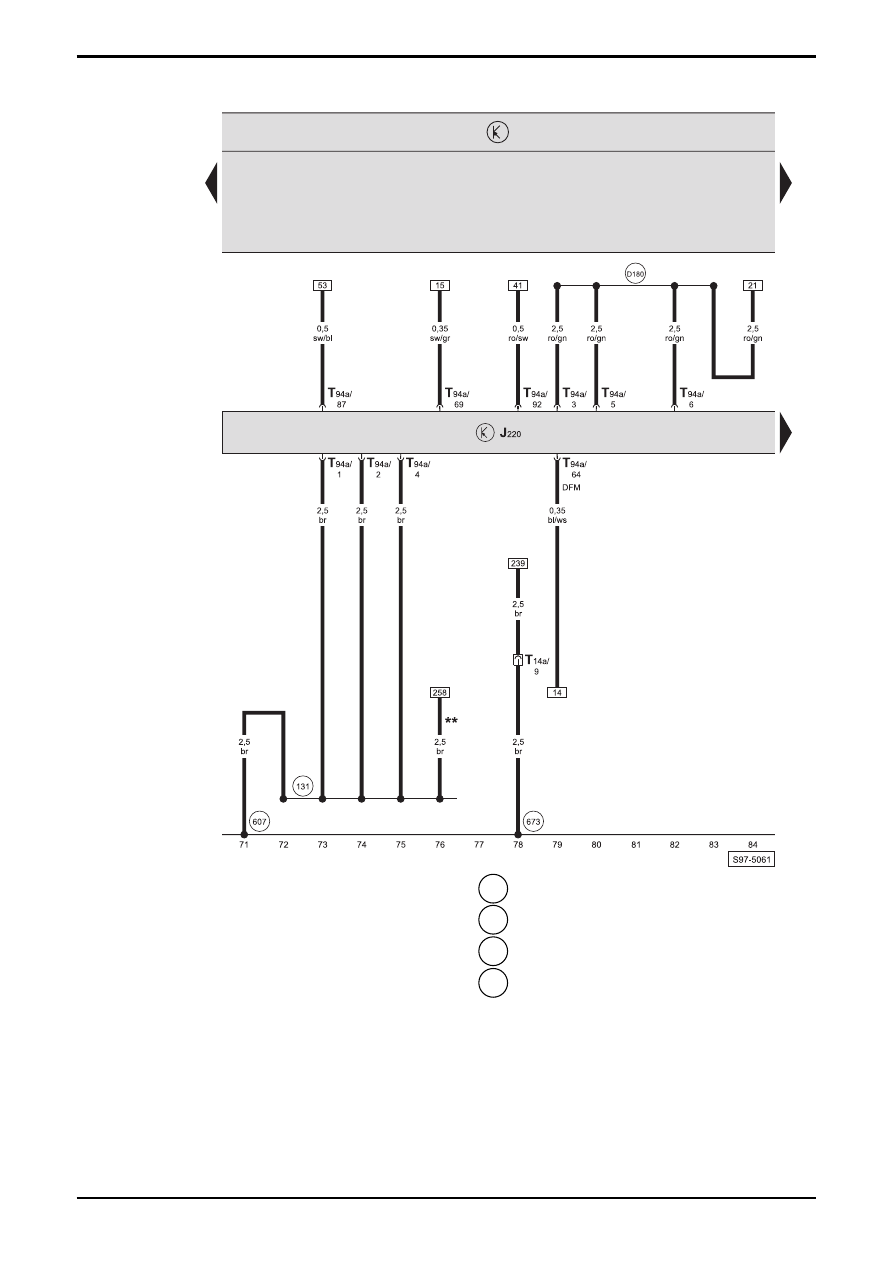

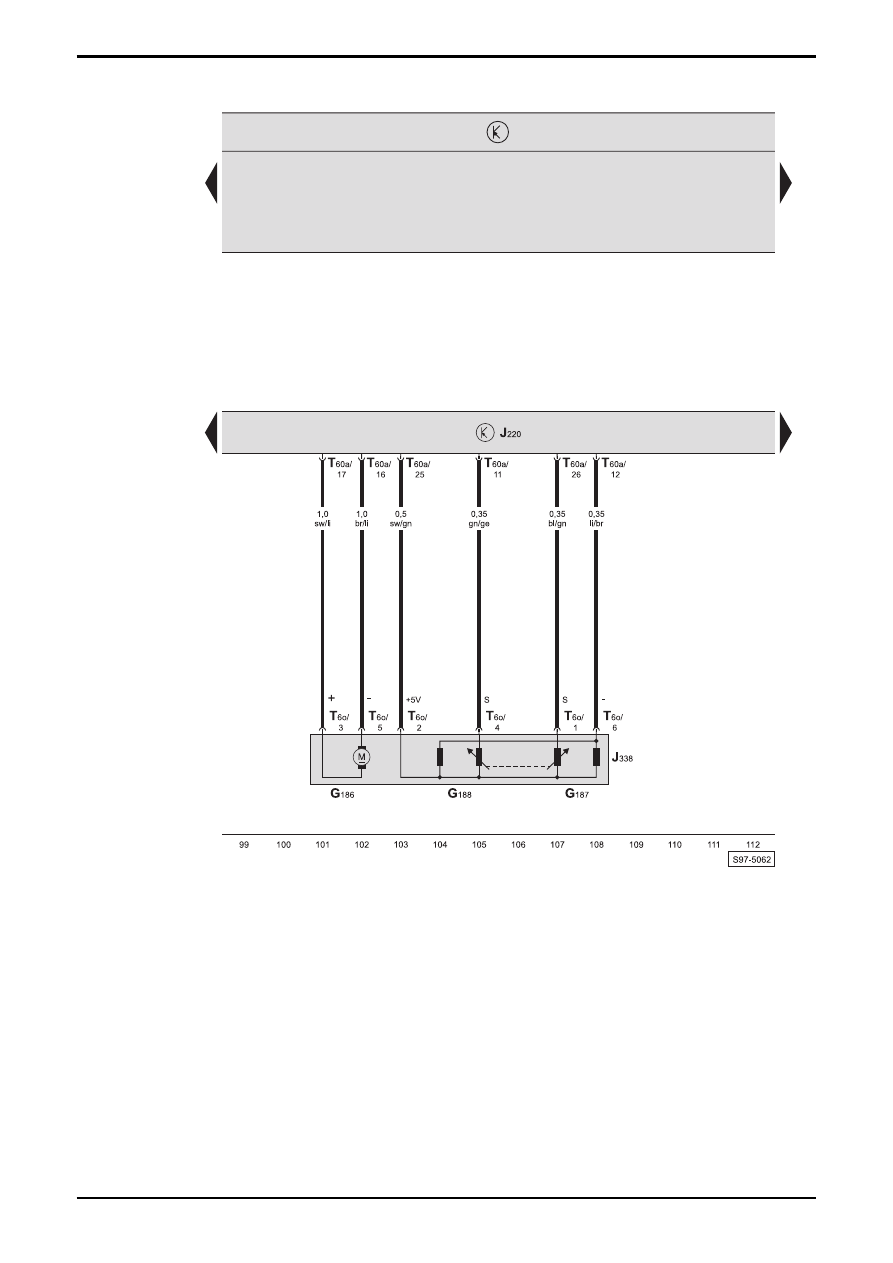

Stromlaufplan
Nr.6/7
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

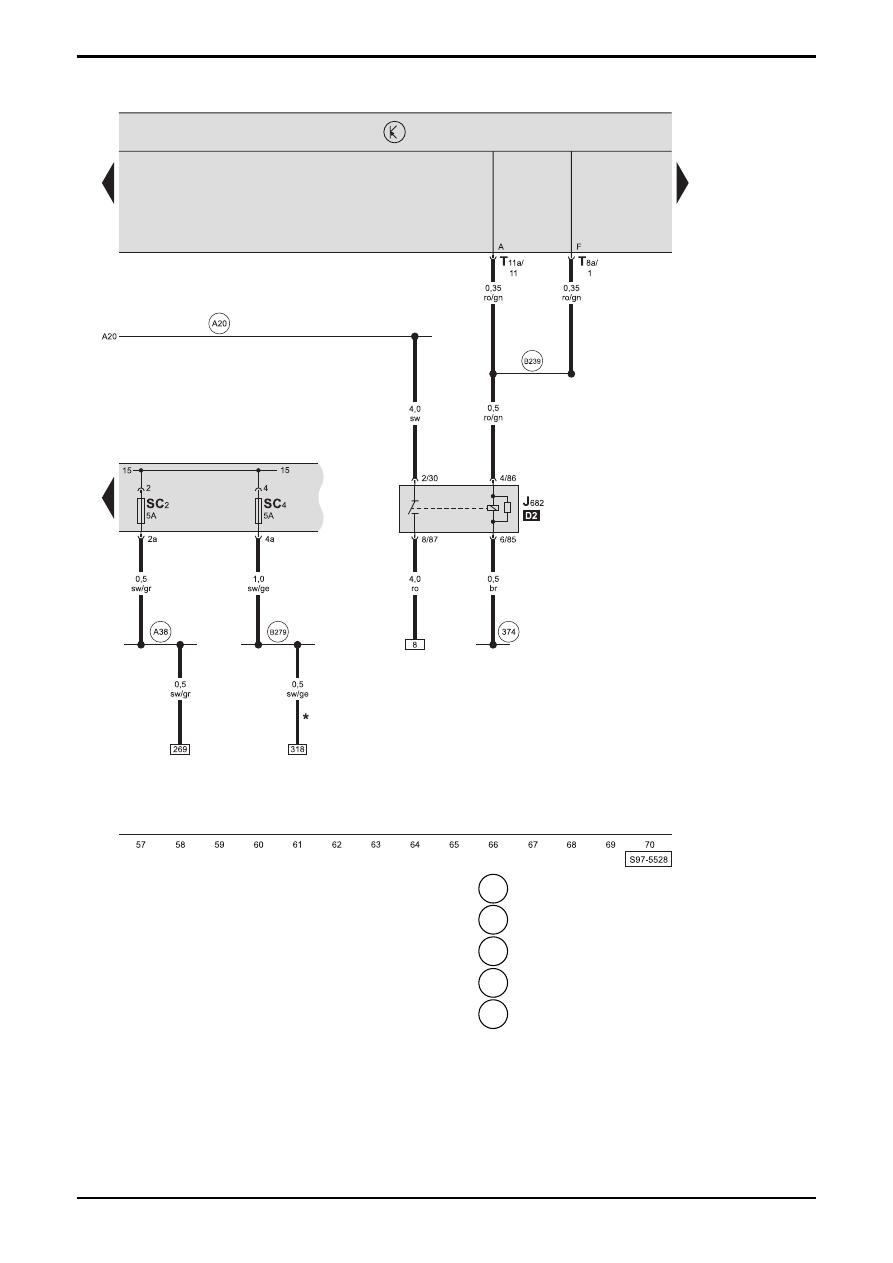

Relais für Spannungsversorgung Klemme 50, Sicherungshalter
J682 - Relais für Spannungsversorgung Klemme 50, am
Zusatzrelaishalter unter Schalttafel
SC2
- Sicherung -2-, im Sicherungshalter
SC4
- Sicherung -4-, im Sicherungshalter
T8a
- Steckverbindung, 8-fach, am Steuergerät für Bordnetz
(schwarz)
T11a - Steckverbindung,
11-fach,
am
Steuergerät
für
Bordnetz (schwarz)
374 - Masseverbindung -9-, im Leitungsstrang Innenraum
A20 - Plusverbindung -1- (15a), im Schalttafelleitungsstrang
A38 - Plusverbindung -2- (15a), im Schalttafelleitungsstrang
B239
- Plusverbindung -1- (50), im Leitungsstrang Innenraum
B279
- Plusverbindung -3- (15a), im Leitungsstrang
Innenraum
*
-
nur
bei
Fahrzeugen
mit
Wartungsintervallverlängerung (WIV)
