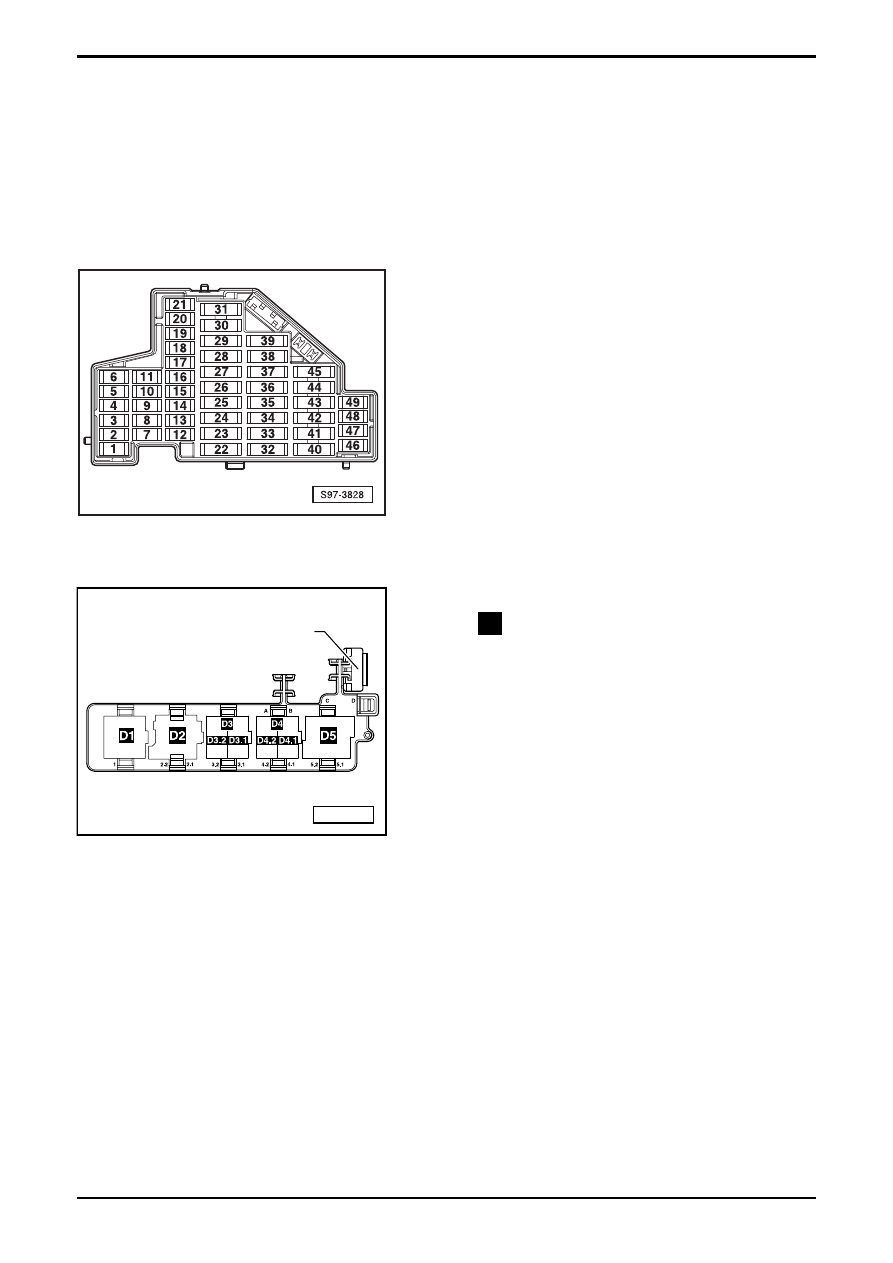

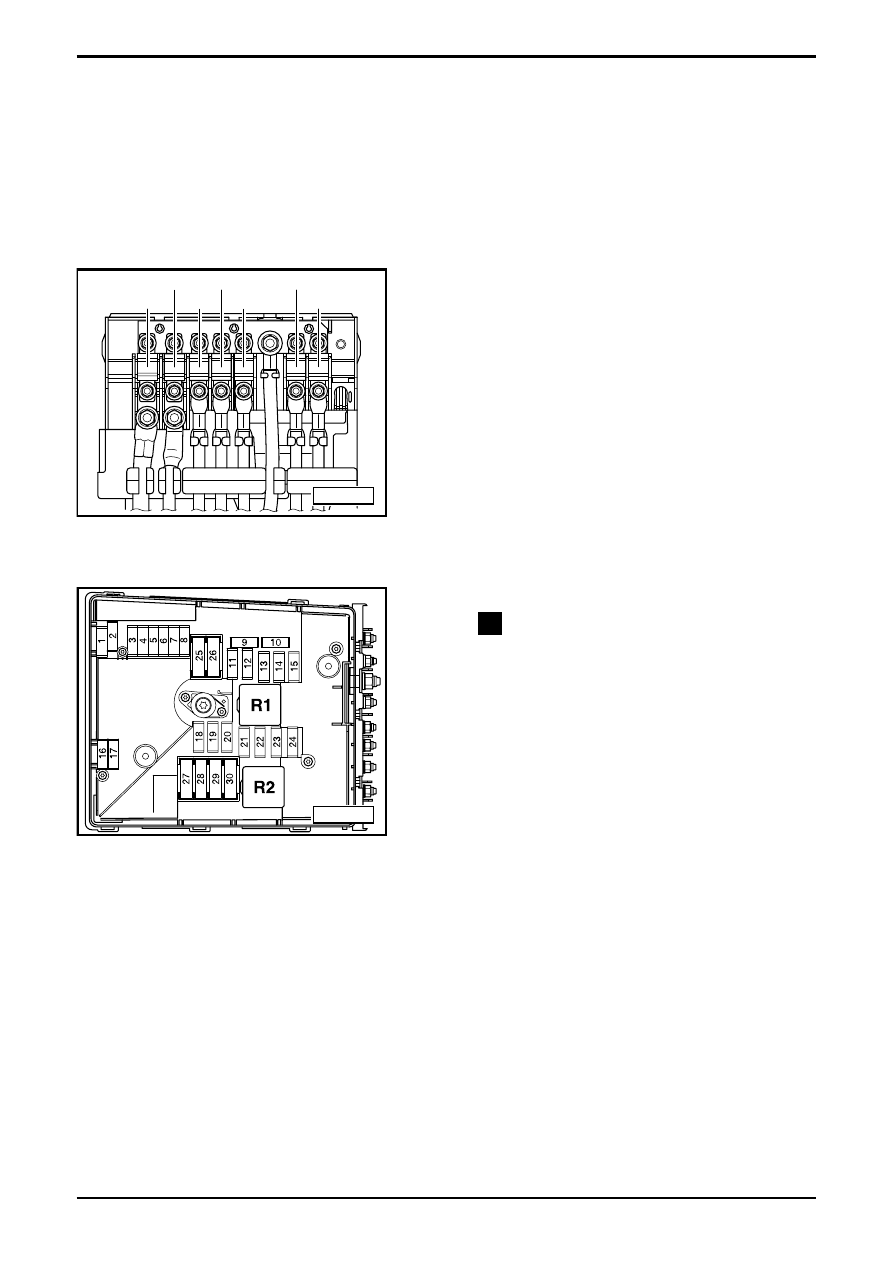

Skoda Octavia II: Elektrische Schaltungen - Teil 37
Nr.5/24
Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

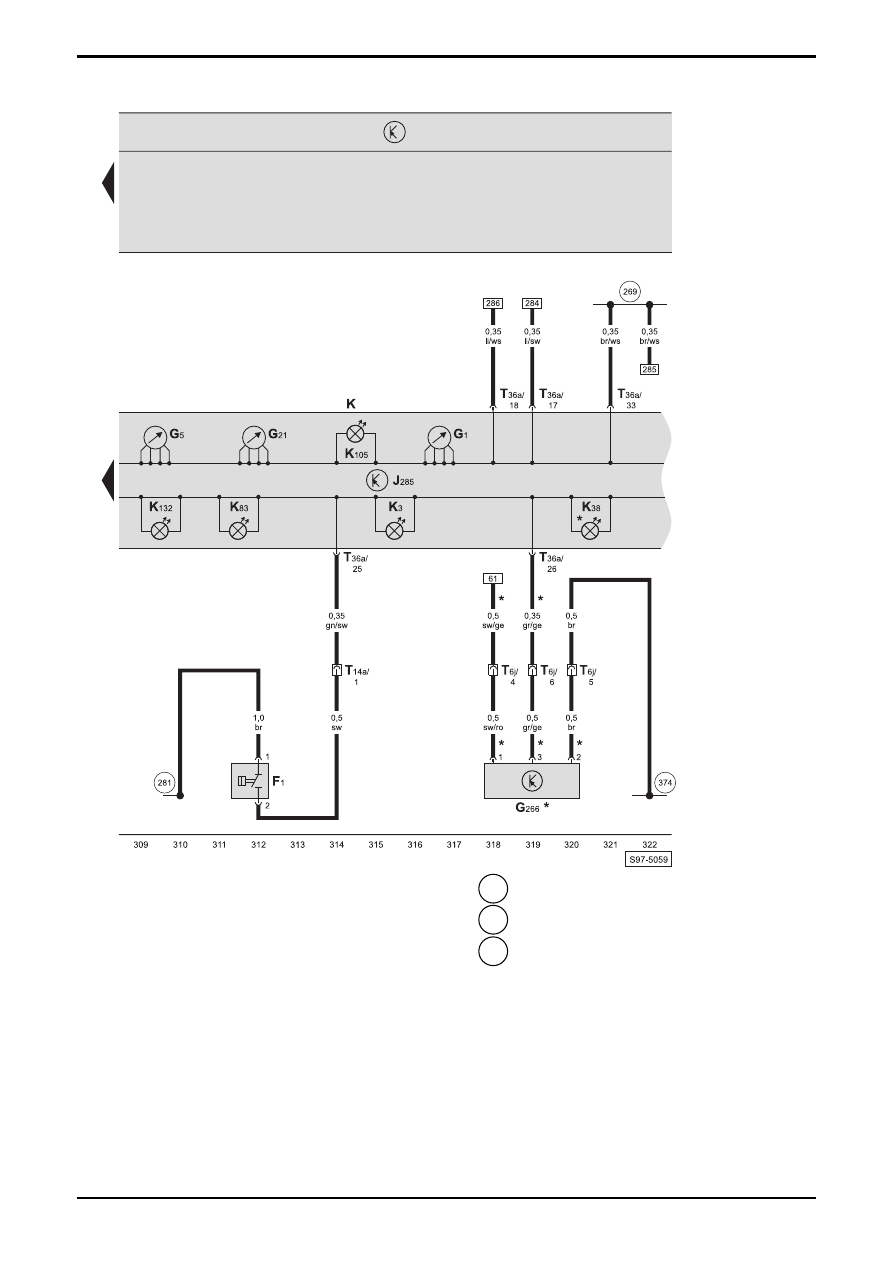

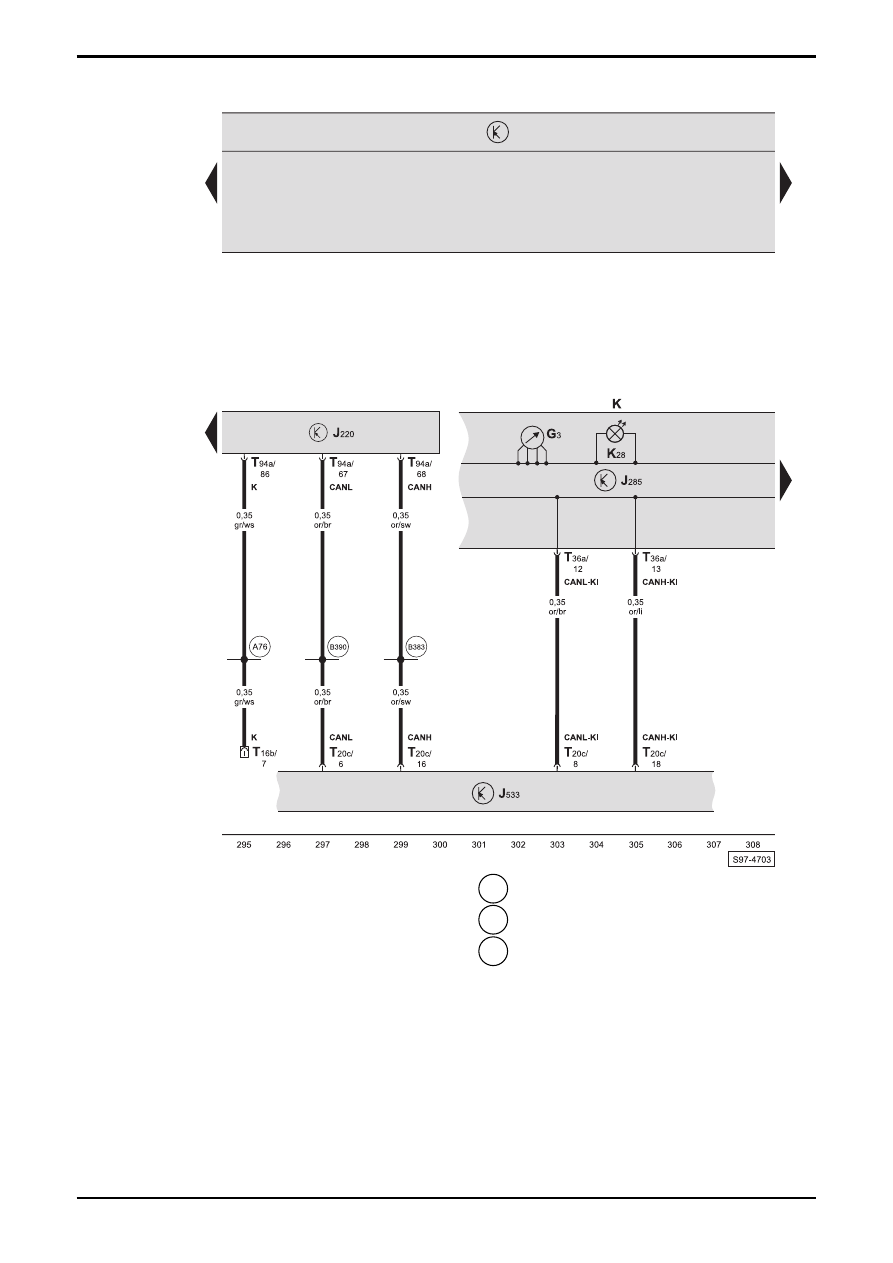

Steuergerät für Motronic, Diagnose-Interface für Datenbus, Schalttafeleinsatz, Kontrolllampen,
Kühlmitteltemperaturanzeige
G3 -
Kühlmitteltemperaturanzeige
J220 - Steuergerät
für
Motronic
J285 - Steuergerät im Schalttafeleinsatz
J533 - Diagnose-Interface für Datenbus, unter Schalttafel
Mitte
K -
Schalttafeleinsatz
K28
- Kontrolllampe für Kühlmitteltemperatur und
Kühlmittelmangelanzeige
T16b - Steckverbindung, 16-fach, für Diagnoseanschluss,
unter Schalttafel links
T20c - Steckverbindung, 20-fach, am Diagnose-Interface für
Datenbus
T36a - Steckverbindung, 36-fach, am Schalttafeleinsatz
T94a - Steckverbindung, 94-fach, am Motorsteuergerät
A76 - Verbindung (K-Diagnoseleitung), im
Schalttafelleitungsstrang
B383
- Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang
Innenraum
B390
- Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang
Innenraum
