Skoda Octavia II: Elektrische Schaltungen - Teil 35

Nr.5/16

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

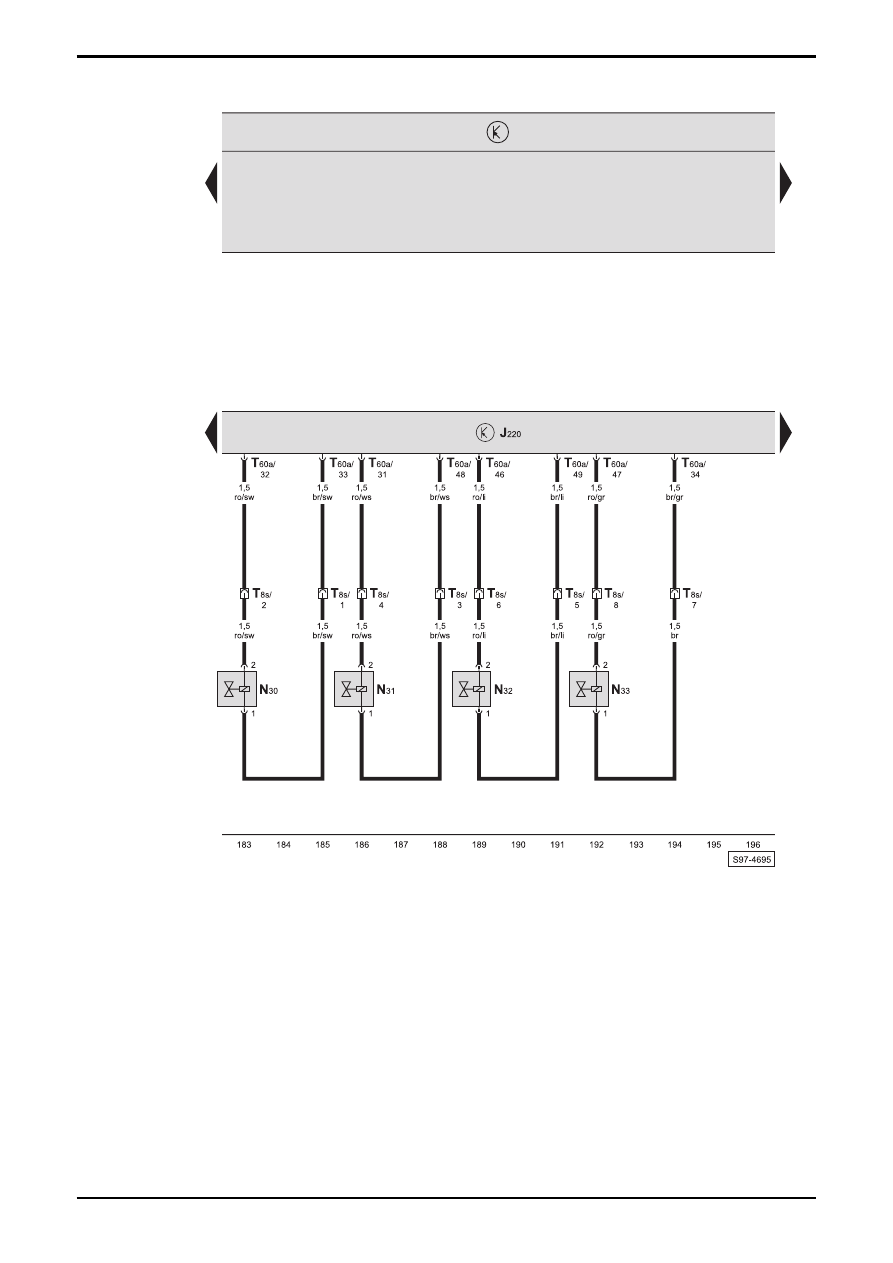

Steuergerät für Motronic, Einspritzventile

J220 - Steuergerät

für

Motronic

N30 -

Einspritzventil

Zylinder

1

N31 -

Einspritzventil

Zylinder

2

N32 -

Einspritzventil

Zylinder

3

N33 -

Einspritzventil

Zylinder

4

T8s

-  Steckverbindung, 8-fach, im Halter am Zylinderkopf

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.5/17

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

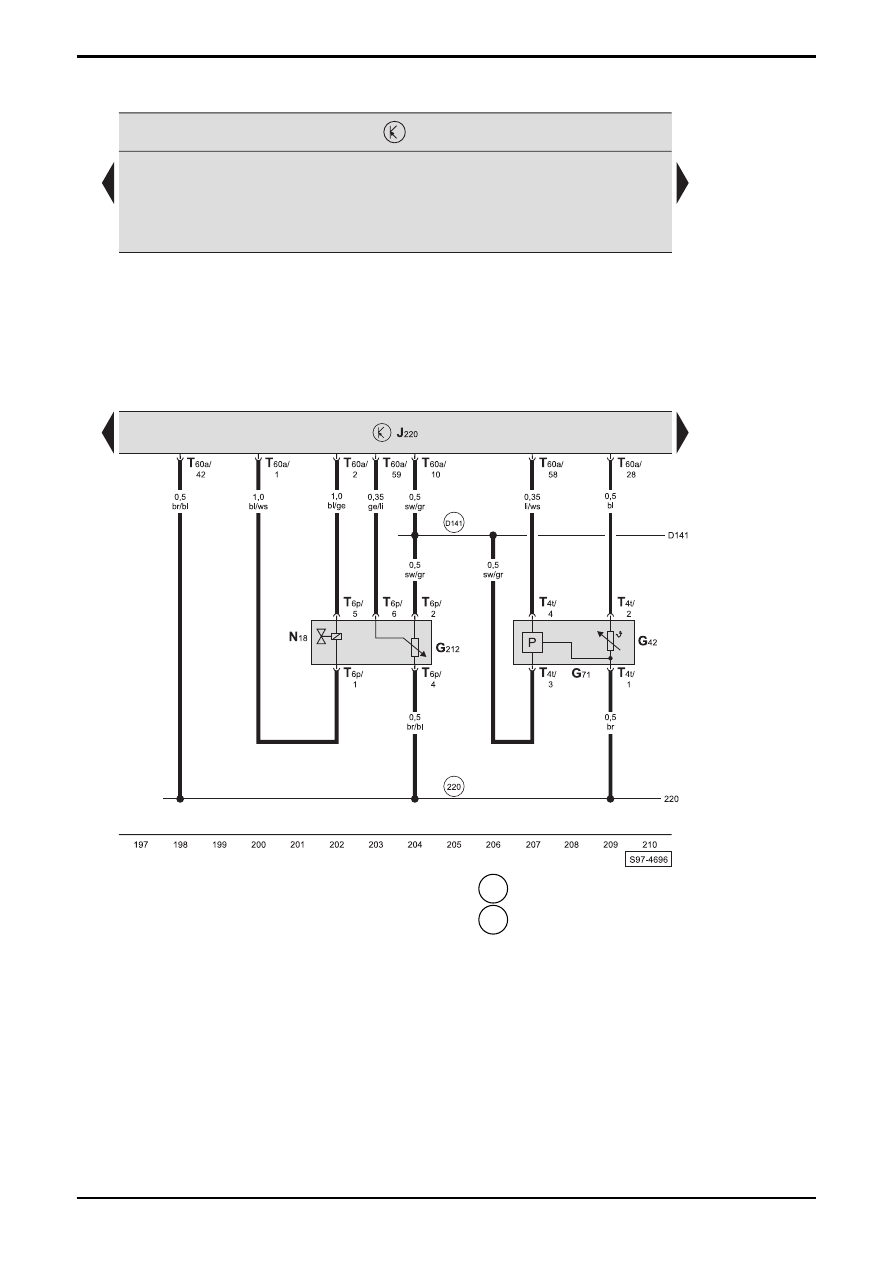

Steuergerät für Motronic, Ventil für Abgasrückführung, Geber für Ansauglufttemperatur und Saugrohrdruck

G42 -

Geber

für

Ansauglufttemperatur

G71

-  Geber für Saugrohrdruck

G212 - Potentiometer für

Abgasrückführung

J220 - Steuergerät

für

Motronic

N18 -

Ventil

für

Abgasrückführung

T4t

-  Steckverbindung, 4-fach, am Geber für

Ansauglufttemperatur und Saugrohrdruck

T6p

-  Steckverbindung, 6-fach, am Ventil für

Abgasrückführung

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

Nr.5/18

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

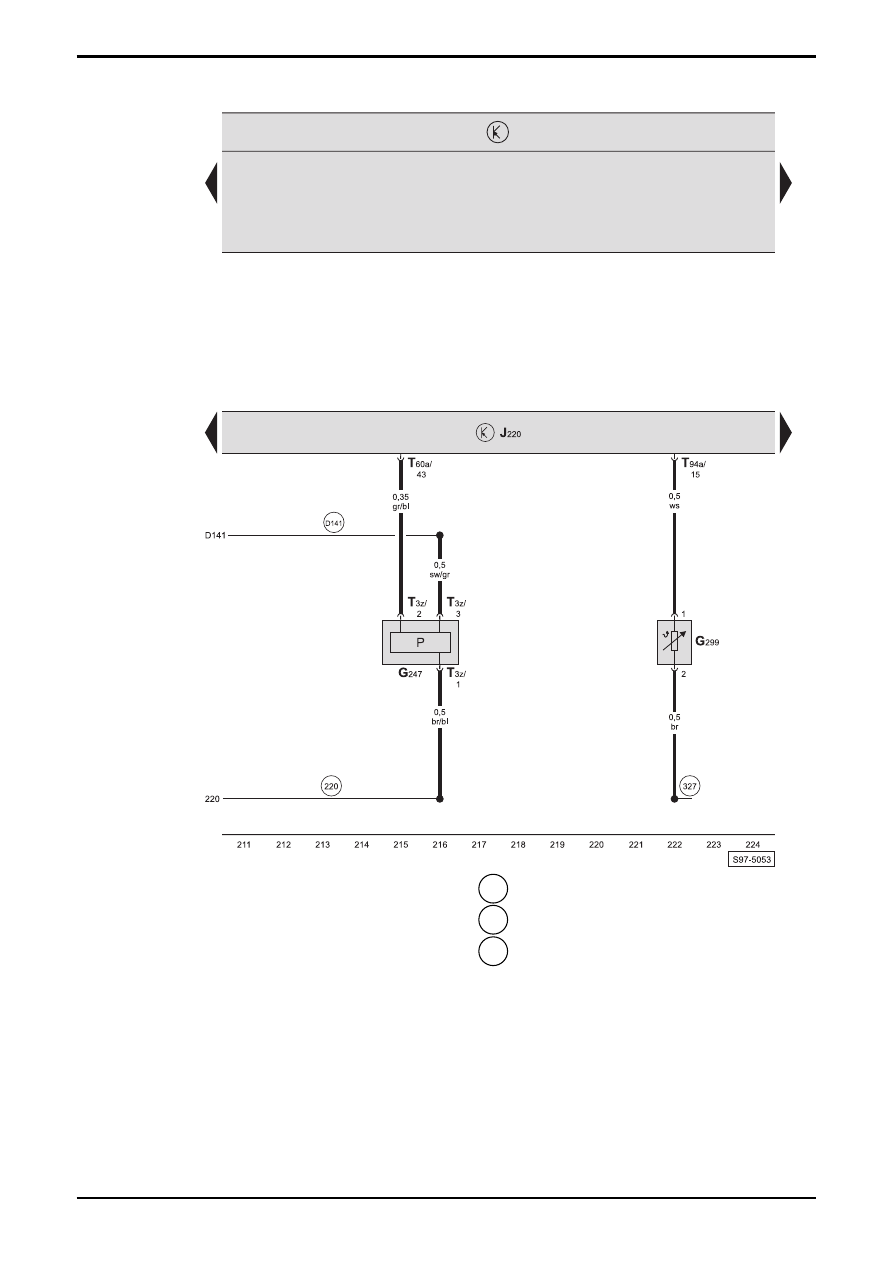

Steuergerät für Motronic, Kraftstoffdruckgeber, Ansauglufttemperaturgeber -2-

G247 - Kraftstoffdruckgeber
G299 - Ansauglufttemperaturgeber

-2-

J220 - Steuergerät

für

Motronic

T3z

-  Steckverbindung, 3-fach, am Kraftstoffdruckgeber

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 327  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorraum

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.5/19

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

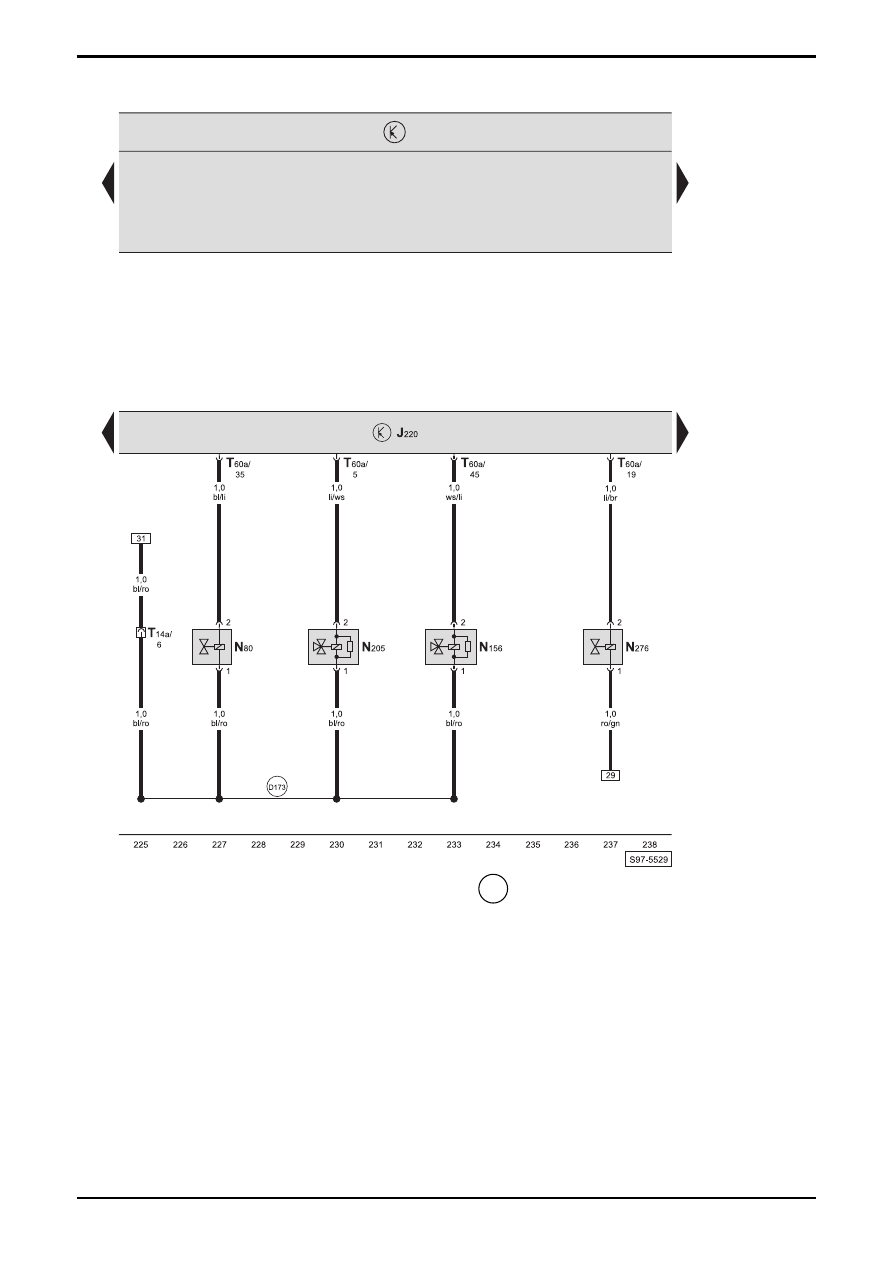

Steuergerät für Motronic, Magnetventil für Aktivkohlebehälter-Anlage, Ventil -1- für Nockenwellenverstellung,
Regelventil für Kraftstoffdruck, Ventil für Registersaugrohrumschaltung

J220 - Steuergerät

für

Motronic

N80 -

Magnetventil

für

Aktivkohlebehälter-Anlage

N156 - Ventil

für

Registersaugrohrumschaltung

N205  -  Ventil -1- für Nockenwellenverstellung
N276 - Regelventil

für

Kraftstoffdruck

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 D173

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung
