Skoda Octavia II: Elektrische Schaltungen - Teil 33

Nr.5/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

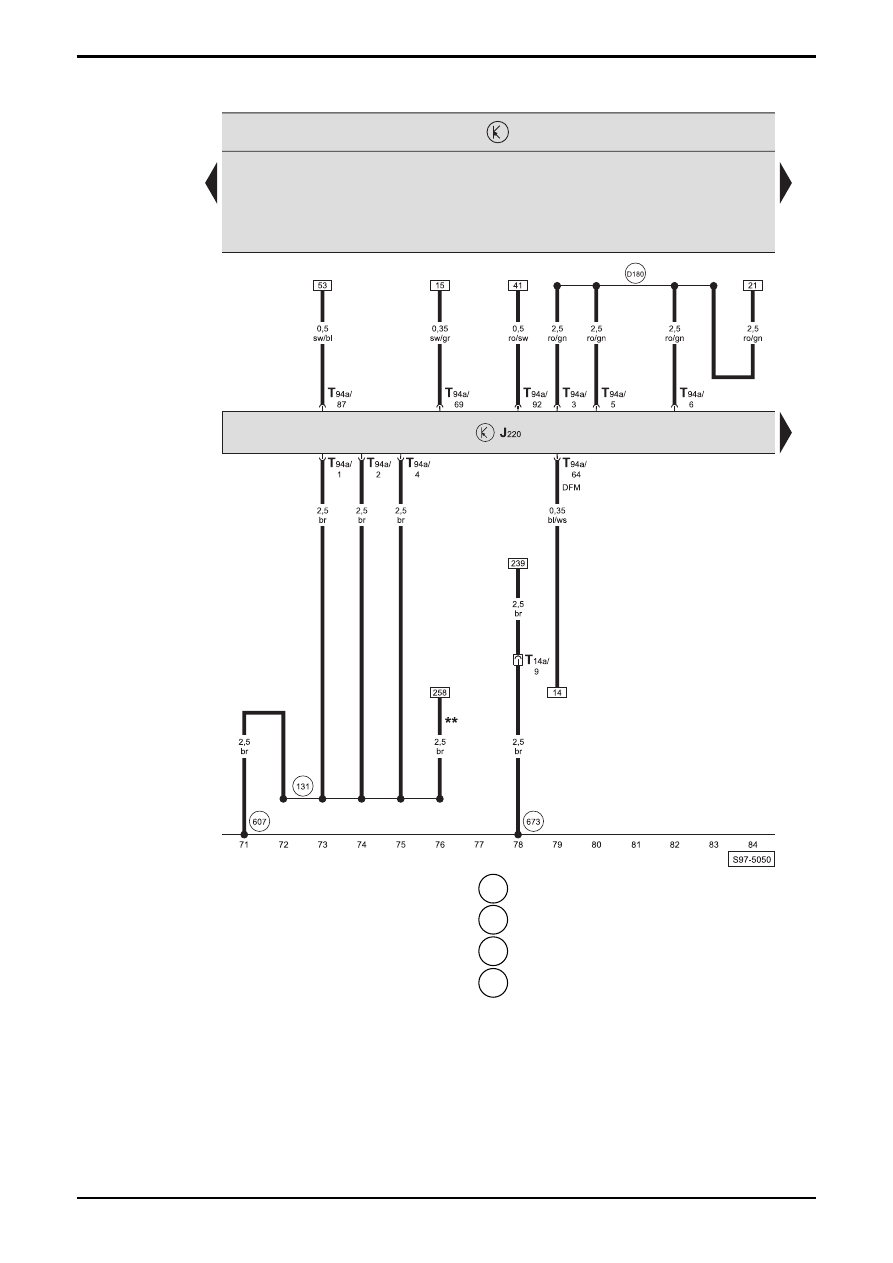

Steuergerät für Motronic

J220 - Steuergerät

für

Motronic

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  131  -  Masseverbindung -2-, im Leitungsstrang Motorraum

  607  -  Massepunkt, im Wasserkasten links

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

 D180

-  Verbindung -1- (87a), im Leitungsstrang Motorraum

**



-  nur bei Fahrzeugen mit autom. Getriebe

OCTAVIA II

 Stromlaufplan

Nr.5/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

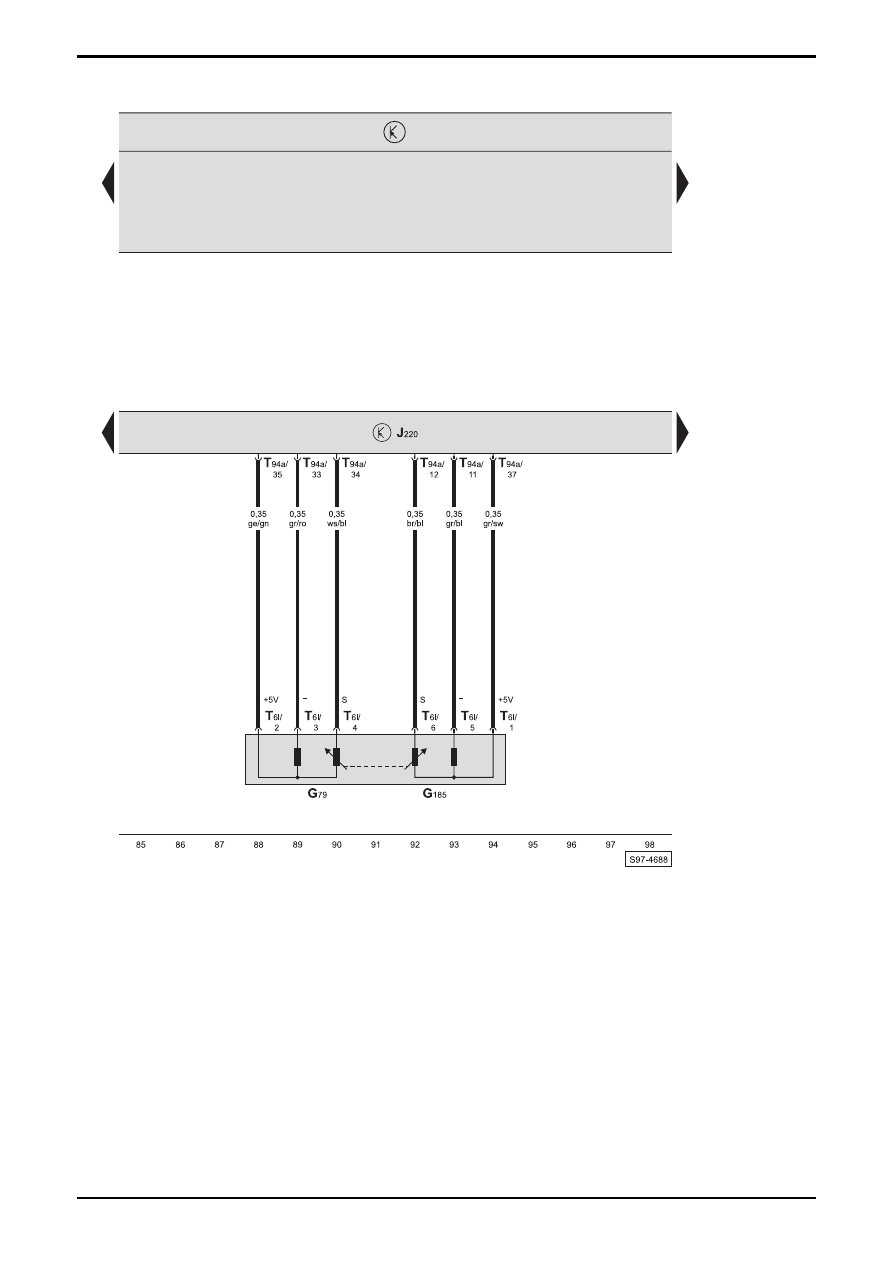

Steuergerät für Motronic, Geber für Gaspedalstellung

G79 -

Geber

für

Gaspedalstellung

G185  -  Geber -2- für Gaspedalstellung
J220 - Steuergerät

für

Motronic

T6l

-  Steckverbindung, 6-fach, am Geber für

Gaspedalstellung

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

Nr.5/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

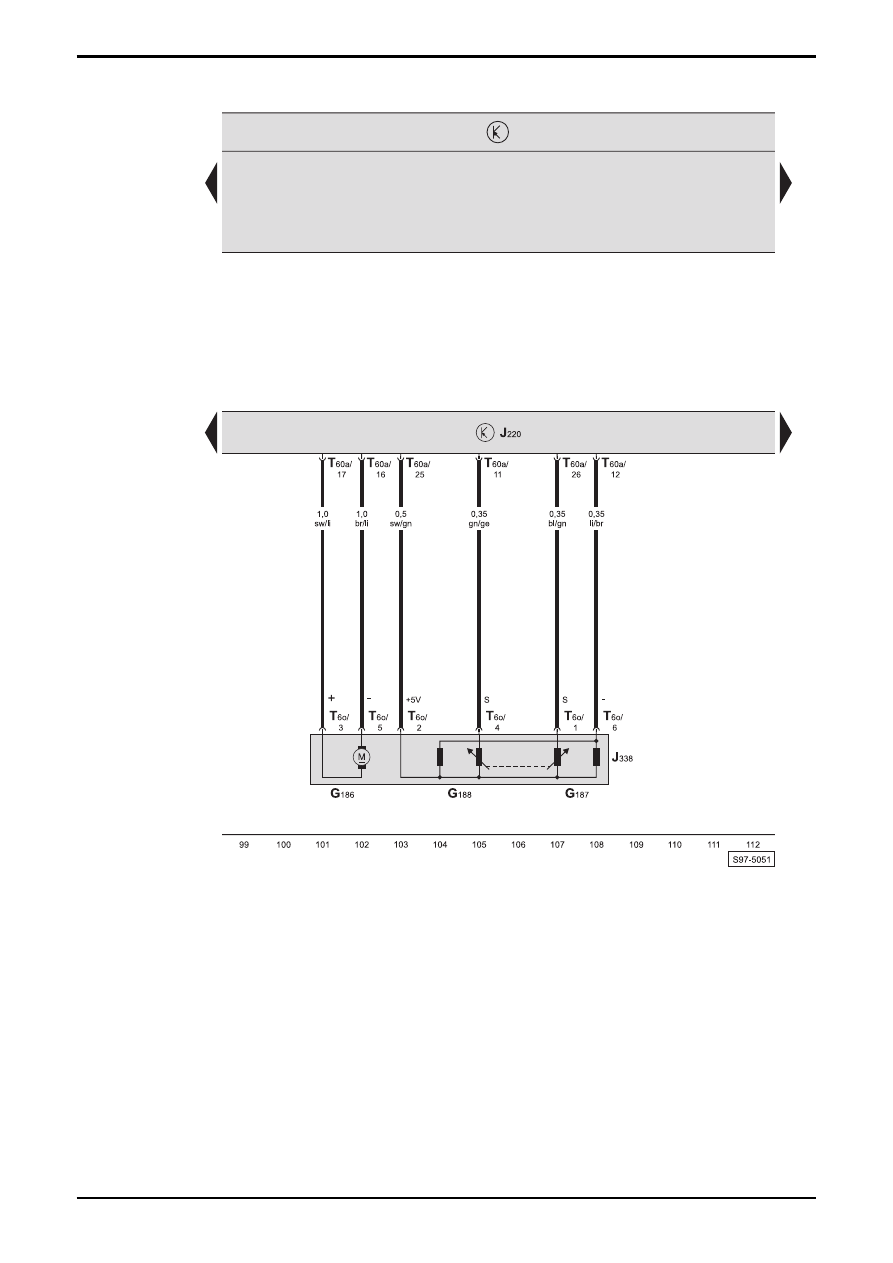

Steuergerät für Motronic, Drosselklappensteuereinheit

G186 - Drosselklappenantrieb
G187  -  Winkelgeber -1- für Drosselklappenantrieb
G188  -  Winkelgeber -2- für Drosselklappenantrieb
J220 - Steuergerät

für

Motronic

J338 - Drosselklappensteuereinheit
T6o

-  Steckverbindung, 6-fach, an der

Drosselklappensteuereinheit

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.5/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

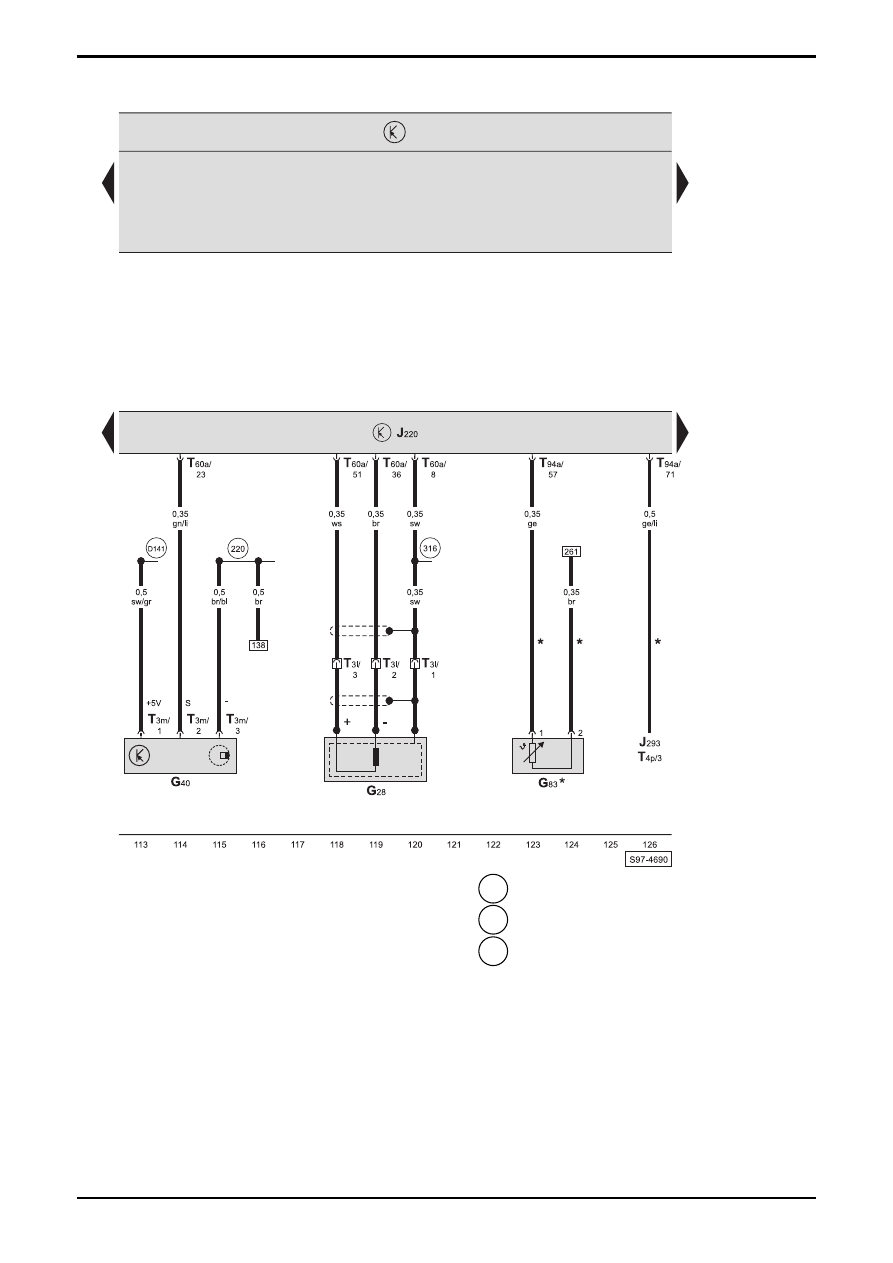

Steuergerät für Motronic, Geber für Motordrehzahl, Geber für Nockenwellenposition, Kühlmitteltemperaturgeber am
Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J220 - Steuergerät

für

Motronic

J293 - Steuergerät

für

Kühlerlüfter

T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 316  -  Masseverbindung (Gebermasse) -2-, im

Leitungsstrang Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters
