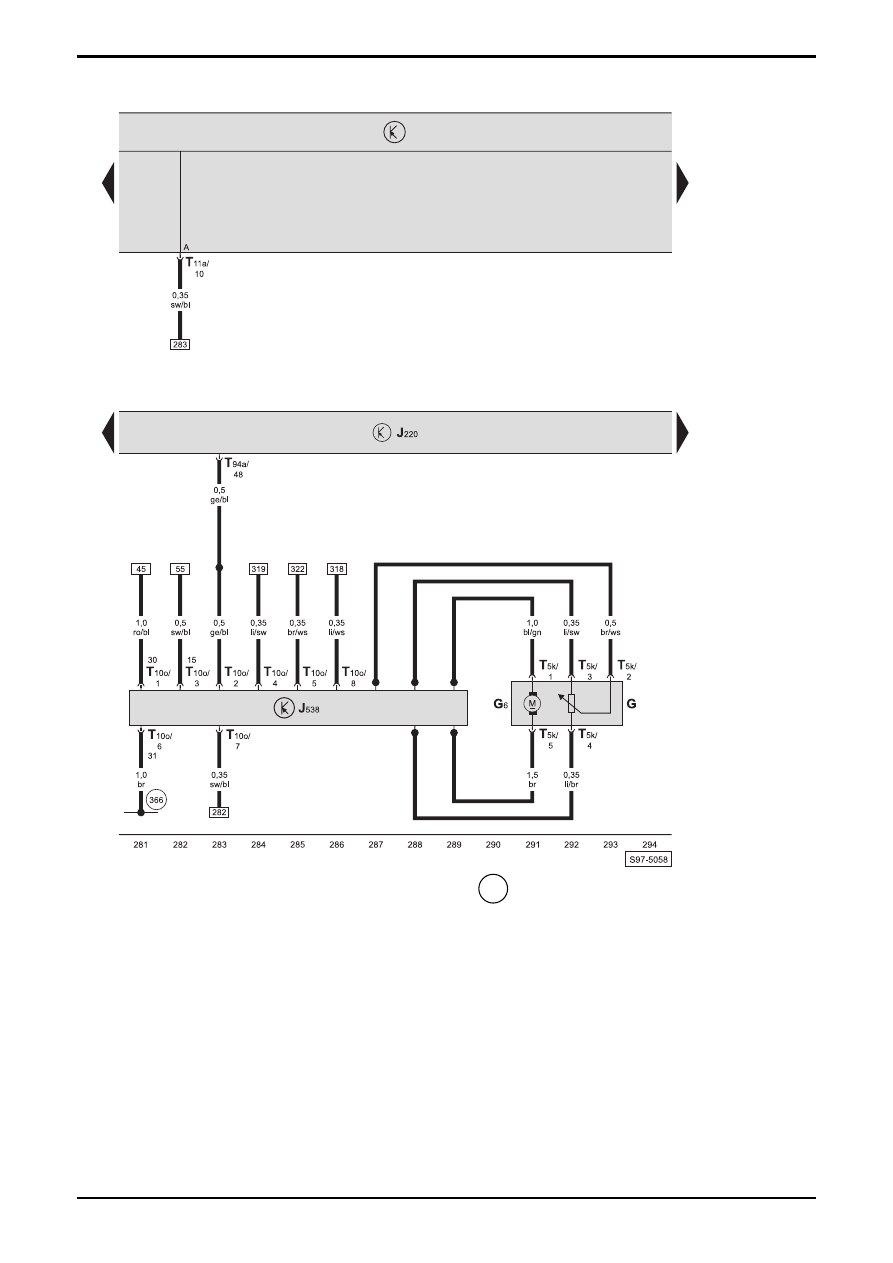

OCTAVIA II Stromlaufplan Nr.6/23 Ausgabe 11.06 ws = weiß blau gr = grau lila ge = gelb Steuergerät für Motronic, Steuergerät für Kraftstoffpumpe, Geber für Kraftstoffvorratsanzeige, Kraftstoffpumpe G - Geber für Kraftstoffvorratsanzeige G6 - Kraftstoffpumpe J220 - Steuergerät für Motronic J538 - Steuergerät für Kraftstoffpumpe T5k - Steckverbindung, 5-fach, an der Kraftstoffpumpe T10o - Steckverbindung, 10-fach, am Steuergerät für Kraftstoffpumpe T11a - Steckverbindung, 11-fach, am Steuergerät für Bordnetz (schwarz) T94a - Steckverbindung, 94-fach, am Motorsteuergerät 366 - Masseverbindung -1-, im Leitungsstrang Innenraum |
