Skoda Octavia II: Elektrische Schaltungen - Teil 29

Nr.4/14

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

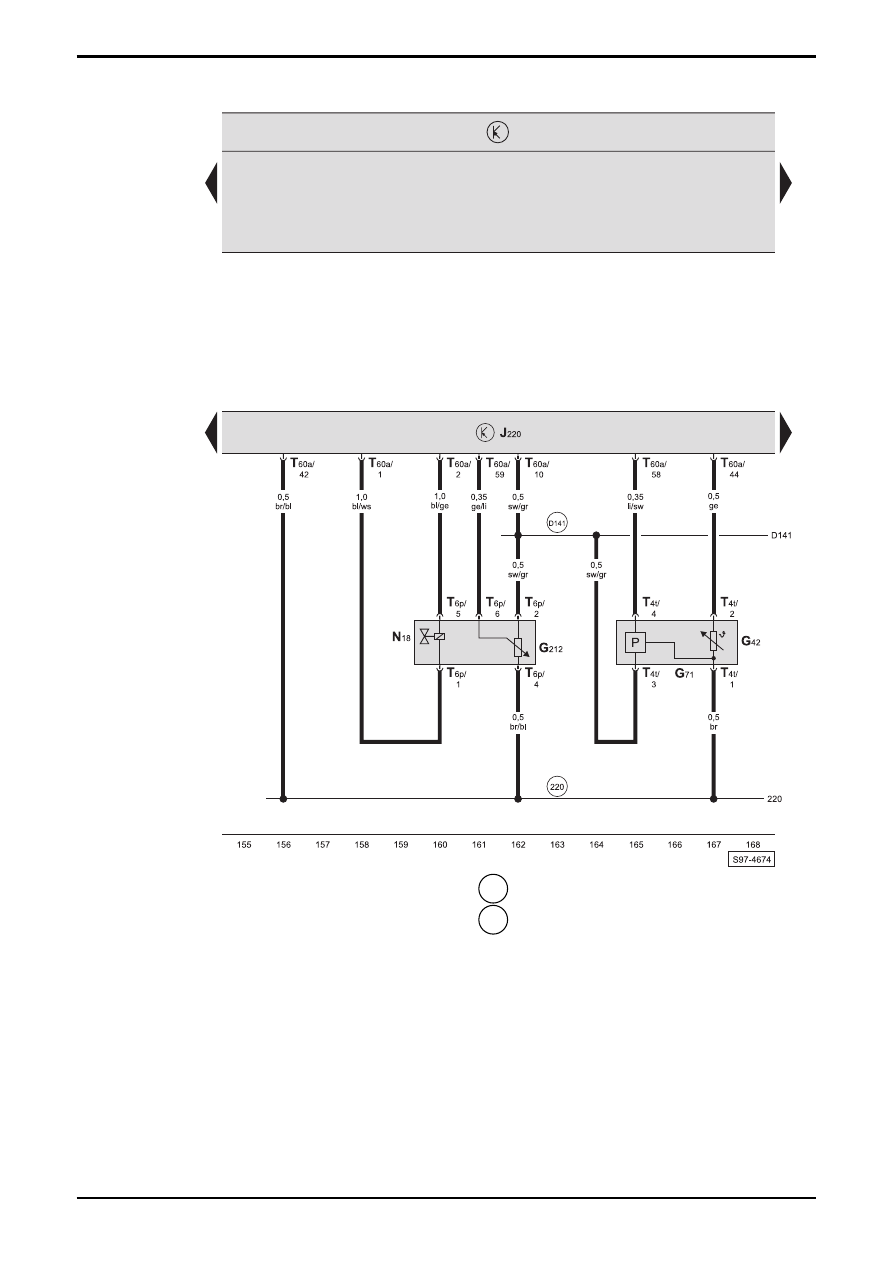

Steuergerät für Motronic, Ventil für Abgasrückführung, Geber für Ansauglufttemperatur und Saugrohrdruck

G42 -

Geber

für

Ansauglufttemperatur

G71

-  Geber für Saugrohrdruck

G212 - Potentiometer für

Abgasrückführung

J220 - Steuergerät

für

Motronic

N18 -

Ventil

für

Abgasrückführung

T4t

-  Steckverbindung, 4-fach, am Geber für

Ansauglufttemperatur und Saugrohrdruck

T6p

-  Steckverbindung, 6-fach, am Ventil für

Abgasrückführung

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.4/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

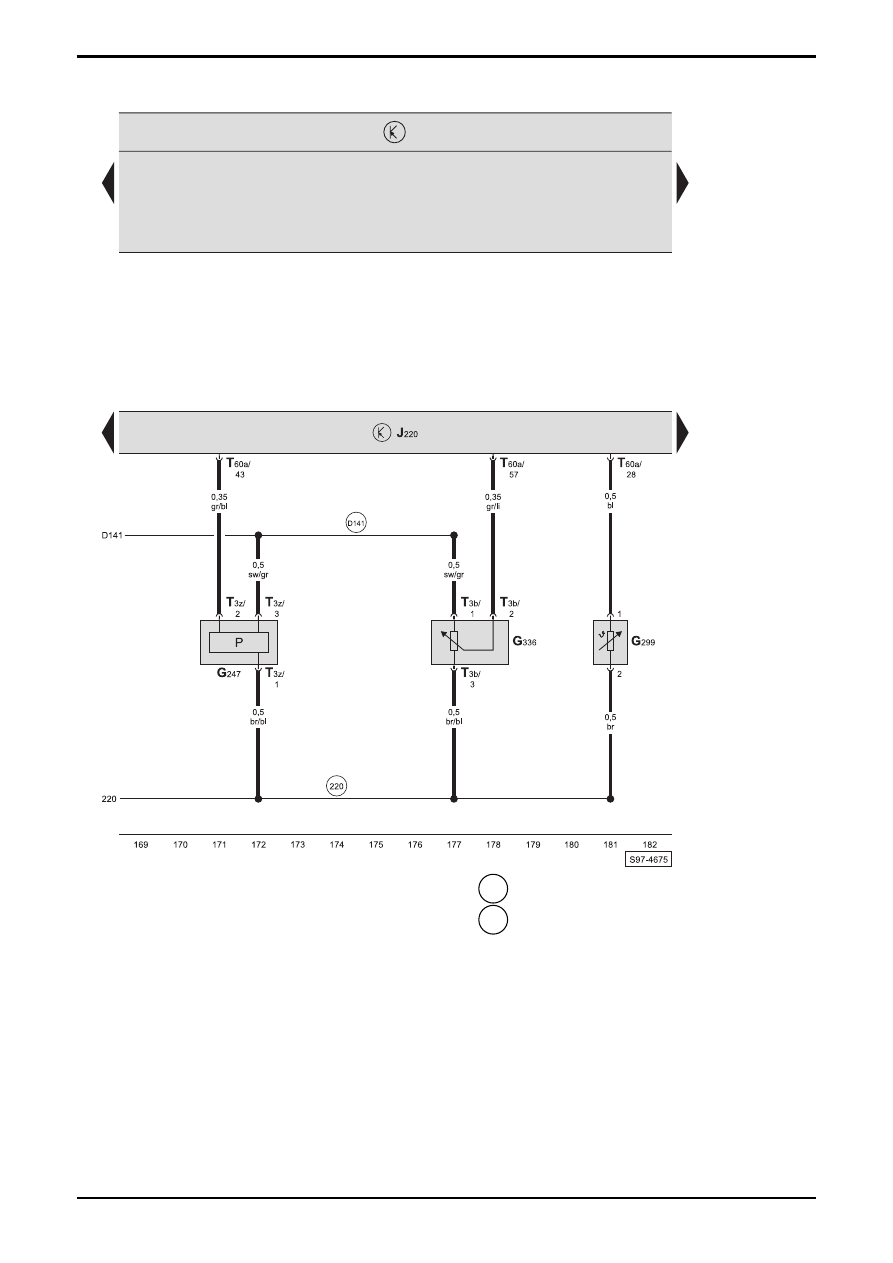

Steuergerät für Motronic, Kraftstoffdruckgeber, Ansauglufttemperaturgeber -2-, Potenziometer für Saugrohrklappe

G247 - Kraftstoffdruckgeber
G299 - Ansauglufttemperaturgeber

-2-

G336 - Potenziometer für

Saugrohrklappe

J220 - Steuergerät

für

Motronic

T3b

-  Steckverbindung, 3-fach, am Potenziometer für

Saugrohrklappe

T3z

-  Steckverbindung, 3-fach, am Kraftstoffdruckgeber

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

Nr.4/16

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

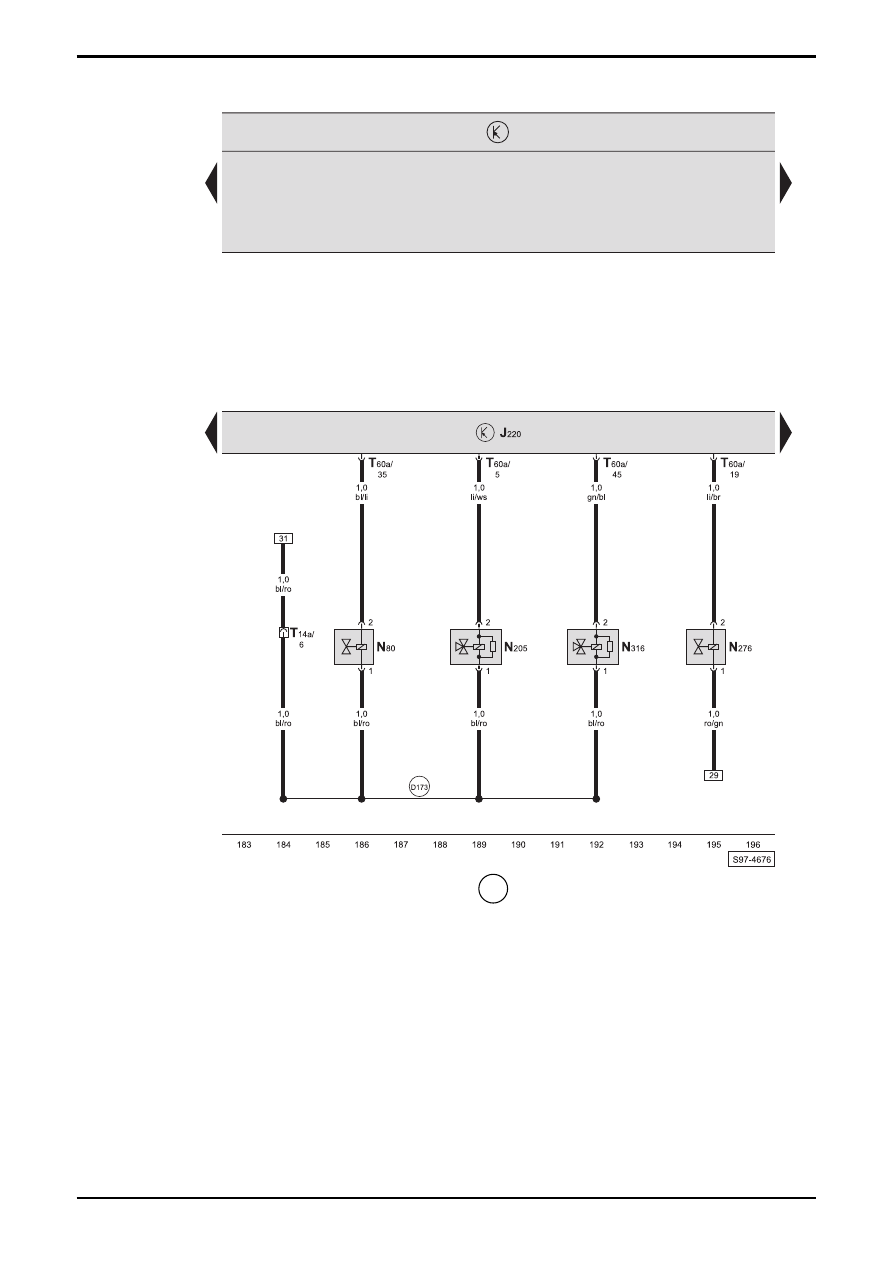

Steuergerät für Motronic, Magnetventil für Aktivkohlebehälter-Anlage, Ventil -1- für Nockenwellenverstellung,
Regelventil für Kraftstoffdruck, Ventil für Saugrohrklappe

J220 - Steuergerät

für

Motronic

N80 -

Magnetventil

für

Aktivkohlebehälter-Anlage

N205  -  Ventil -1- für Nockenwellenverstellung
N276 - Regelventil

für

Kraftstoffdruck

N316 - Ventil

für

Saugrohrklappe

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 D173

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.4/17

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

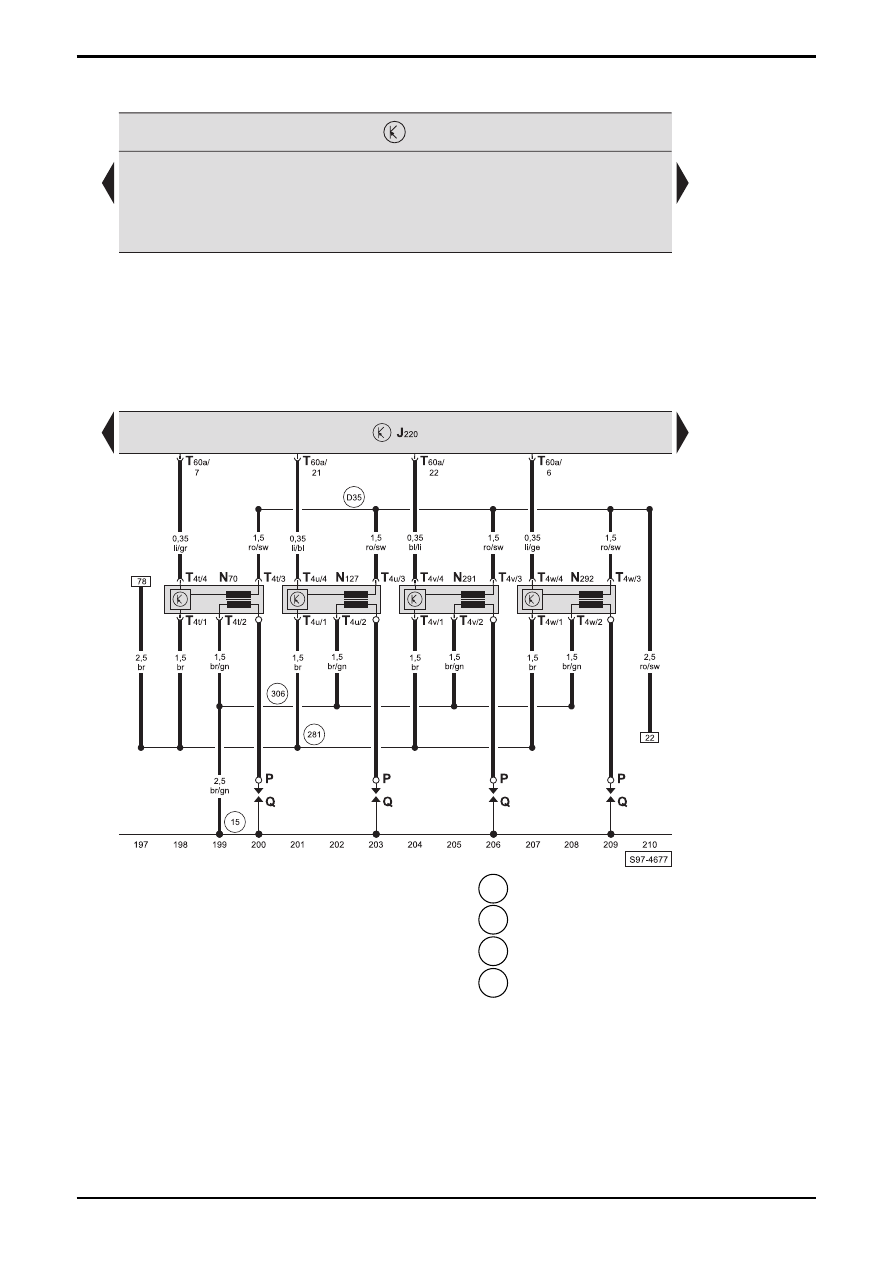

Steuergerät für Motronic, Zündanlage

J220 - Steuergerät

für

Motronic

N70 -

Zündspule

1

mit

Leistungsendstufe

N127  -  Zündspule 2 mit Leistungsendstufe
N291 - Zündspule

3

mit

Leistungsendstufe

N292 - Zündspule

4

mit

Leistungsendstufe

P -

Zündkerzenstecker

Q -

Zündkerzen

T4t

-  Steckverbindung, 4-fach, an der Zündspule 1

T4u

-  Steckverbindung, 4-fach, an der Zündspule 2

T4v

-  Steckverbindung, 4-fach, an der Zündspule 3

T4w

-  Steckverbindung, 4-fach, an der Zündspule 4

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 15  - Massepunkt, am Zylinderkopf

 281  -  Masseverbindung -1-, im Leitungsstrang

Motorvorverkabelung

 306  -  Masseverbindung (Zündspulen), im Leitungsstrang

Motorvorverkabelung

 D35  -  Plusverbindung -1- (15a), im Leitungsstrang

Motorvorverkabelung
