Skoda Octavia II: Elektrische Schaltungen - Teil 28

Nr.4/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

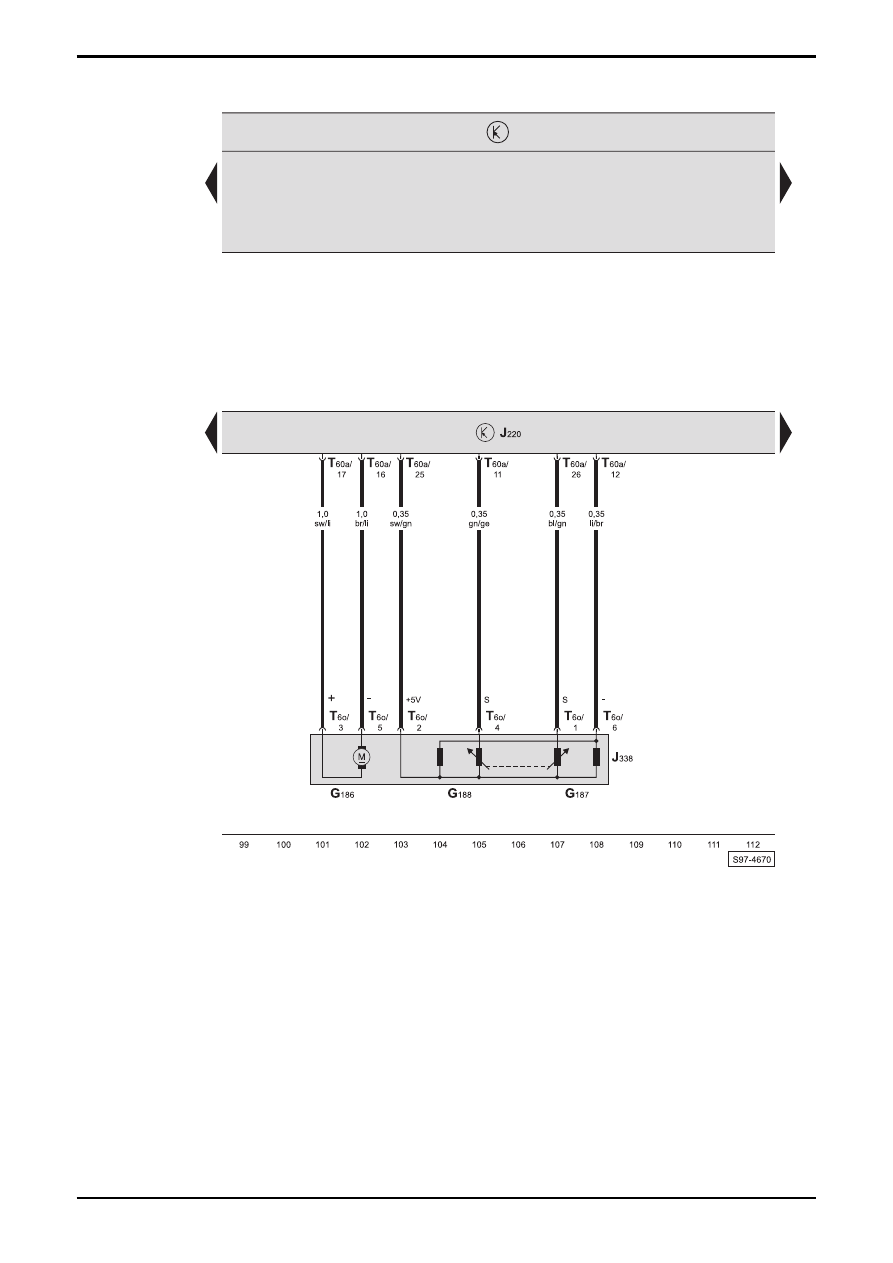

Steuergerät für Motronic, Drosselklappensteuereinheit

G186 - Drosselklappenantrieb
G187  -  Winkelgeber -1- für Drosselklappenantrieb
G188  -  Winkelgeber -2- für Drosselklappenantrieb
J220 - Steuergerät

für

Motronic

J338 - Drosselklappensteuereinheit
T6o

-  Steckverbindung, 6-fach, an der

Drosselklappensteuereinheit

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.4/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

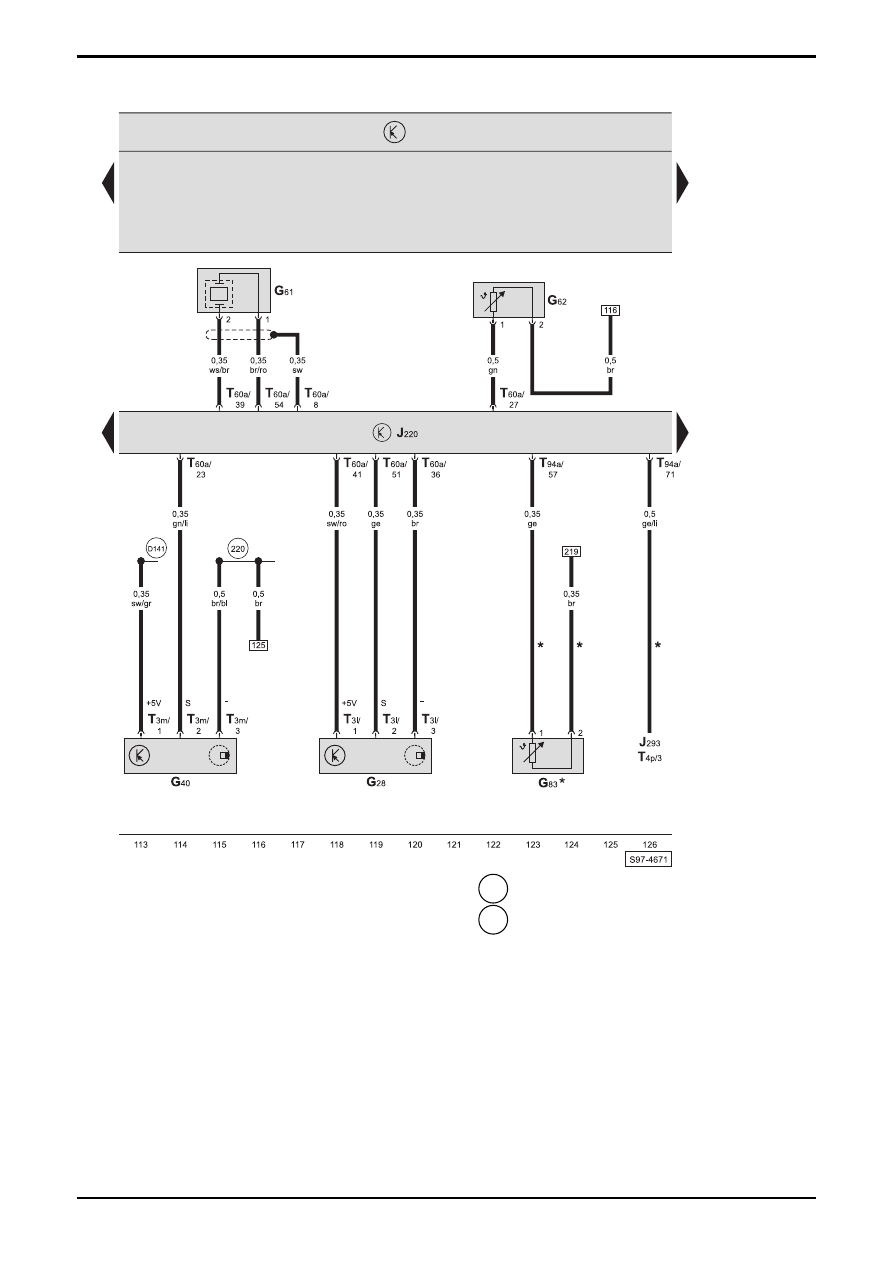

Steuergerät für Motronic, Geber für Motordrehzahl, Geber für Nockenwellenposition, Klopfsensor I, Geber für
Kühlmitteltemperatur, Kühlmitteltemperaturgeber am Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G61 -

Klopfsensor

I

G62

-  Geber für Kühlmitteltemperatur

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J220 - Steuergerät

für

Motronic

J293 - Steuergerät

für

Kühlerlüfter

T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters

Nr.4/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

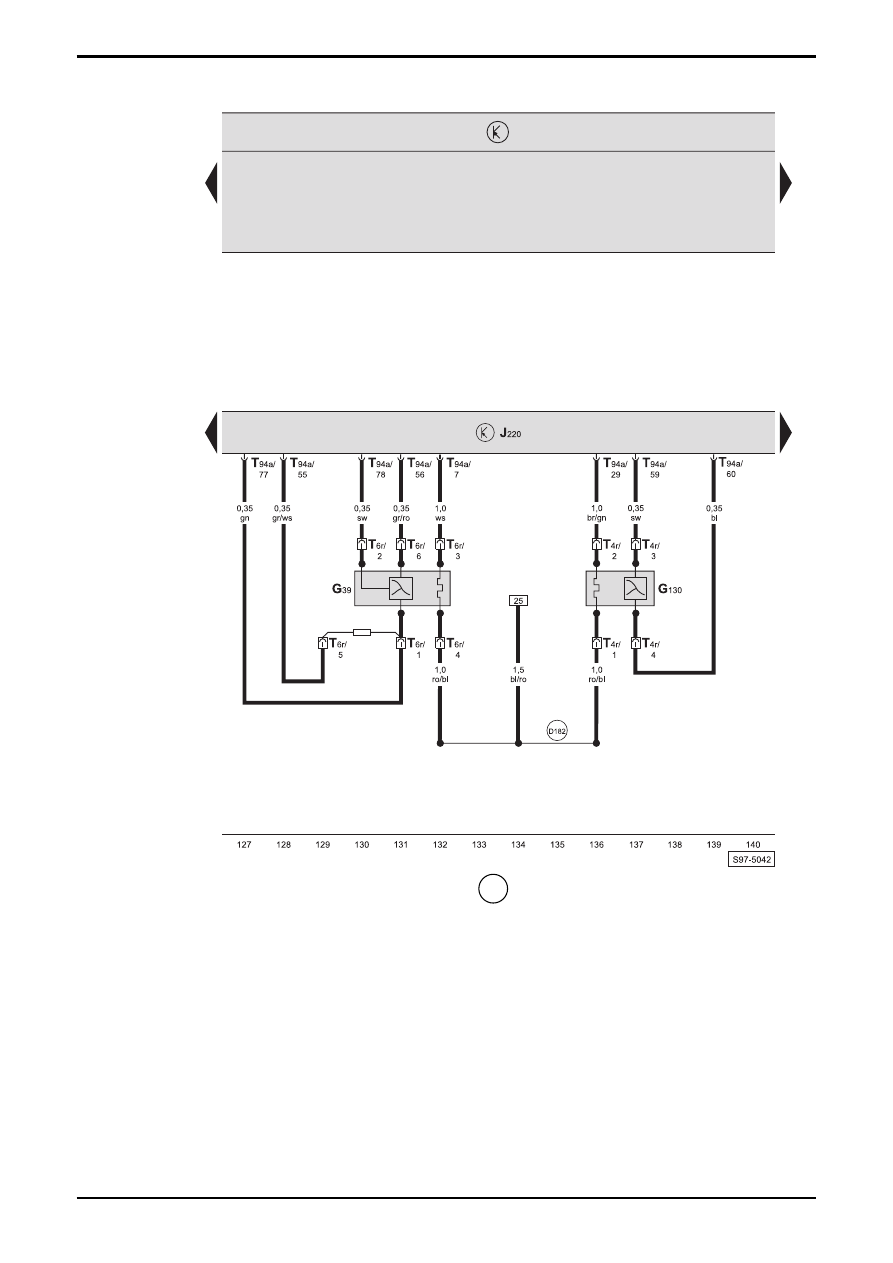

Steuergerät für Motronic, Lambdasonde, Lambdasonde nach Katalysator

G39 -

Lambdasonde

G130  -  Lambdasonde nach Katalysator
J220 - Steuergerät

für

Motronic

T4r

-  Steckverbindung, 4-fach, an der Lambdasonde nach

Katalysator

T6r

-  Steckverbindung, 6-fach, an der Lambdasonde

(schwarz), im Halter am Getriebe

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 D182

-  Verbindung -3- (87a), im Leitungsstrang Motorraum

OCTAVIA II

 Stromlaufplan

Nr.4/13

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

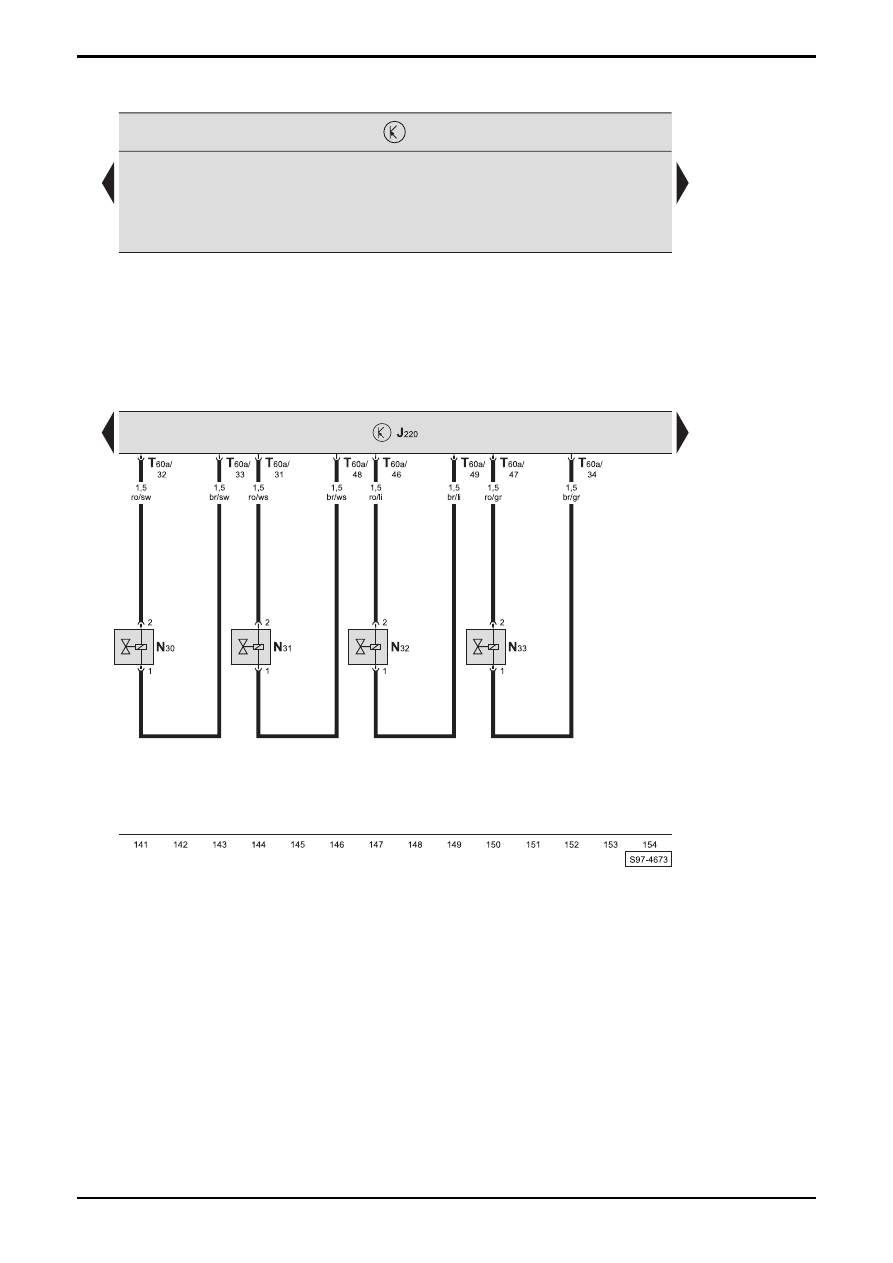

Steuergerät für Motronic, Einspritzventile

J220 - Steuergerät

für

Motronic

N30 -

Einspritzventil

Zylinder

1

N31 -

Einspritzventil

Zylinder

2

N32 -

Einspritzventil

Zylinder

3

N33 -

Einspritzventil

Zylinder

4

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
