Skoda Octavia II: Elektrische Schaltungen - Teil 27

Nr.4/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

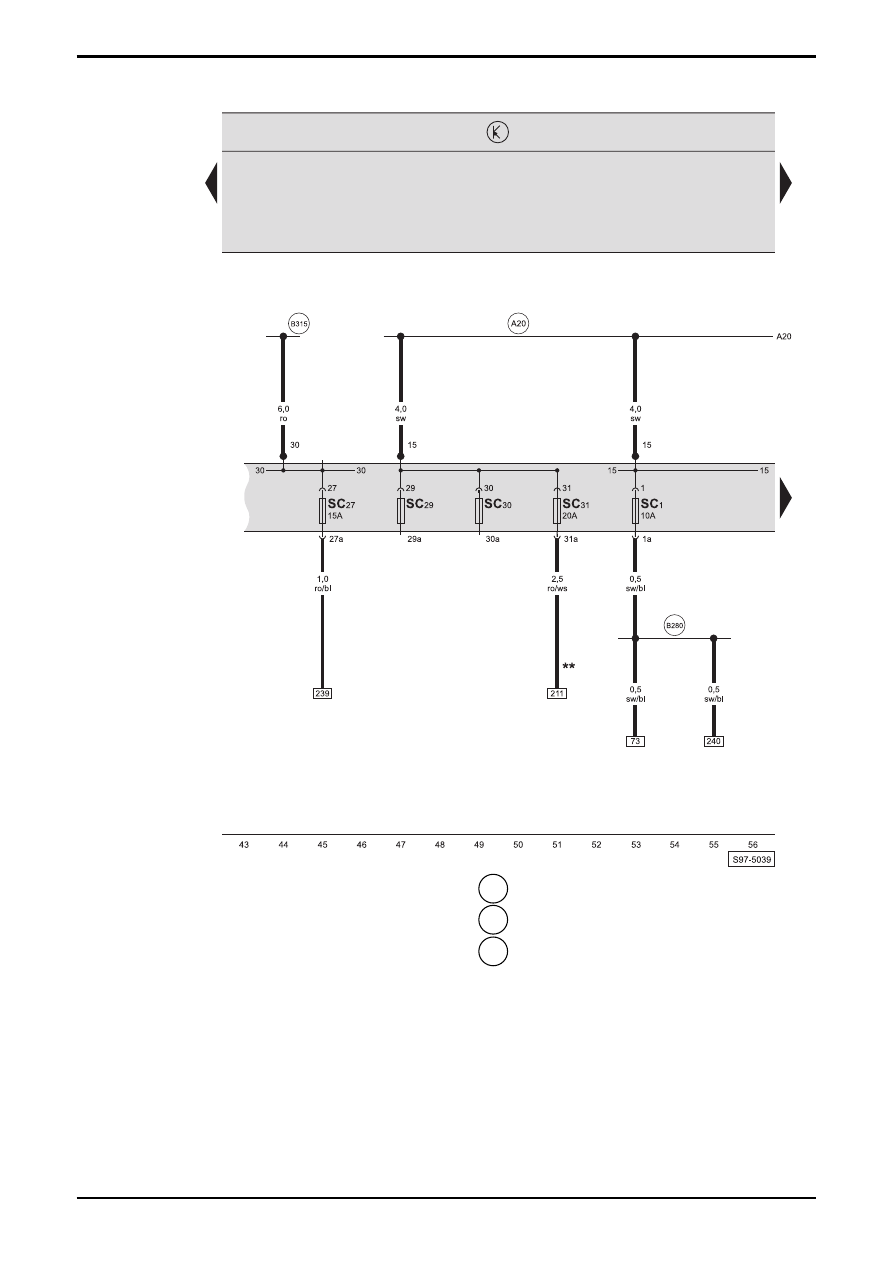

Sicherungshalter

SC1

-  Sicherung -1-, im Sicherungshalter

SC27  -  Sicherung -27-, im Sicherungshalter
SC29  -  Sicherung -29-, im Sicherungshalter
SC30  -  Sicherung -30-, im Sicherungshalter
SC31  -  Sicherung -31-, im Sicherungshalter

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 B280

- Plusverbindung -4- (15a), im Leitungsstrang

Innenraum

 B315

- Plusverbindung -1- (30a), im Leitungsstrang

Innenraum

**



-  nur bei Fahrzeugen mit autom. Getriebe

OCTAVIA II

 Stromlaufplan

Nr.4/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

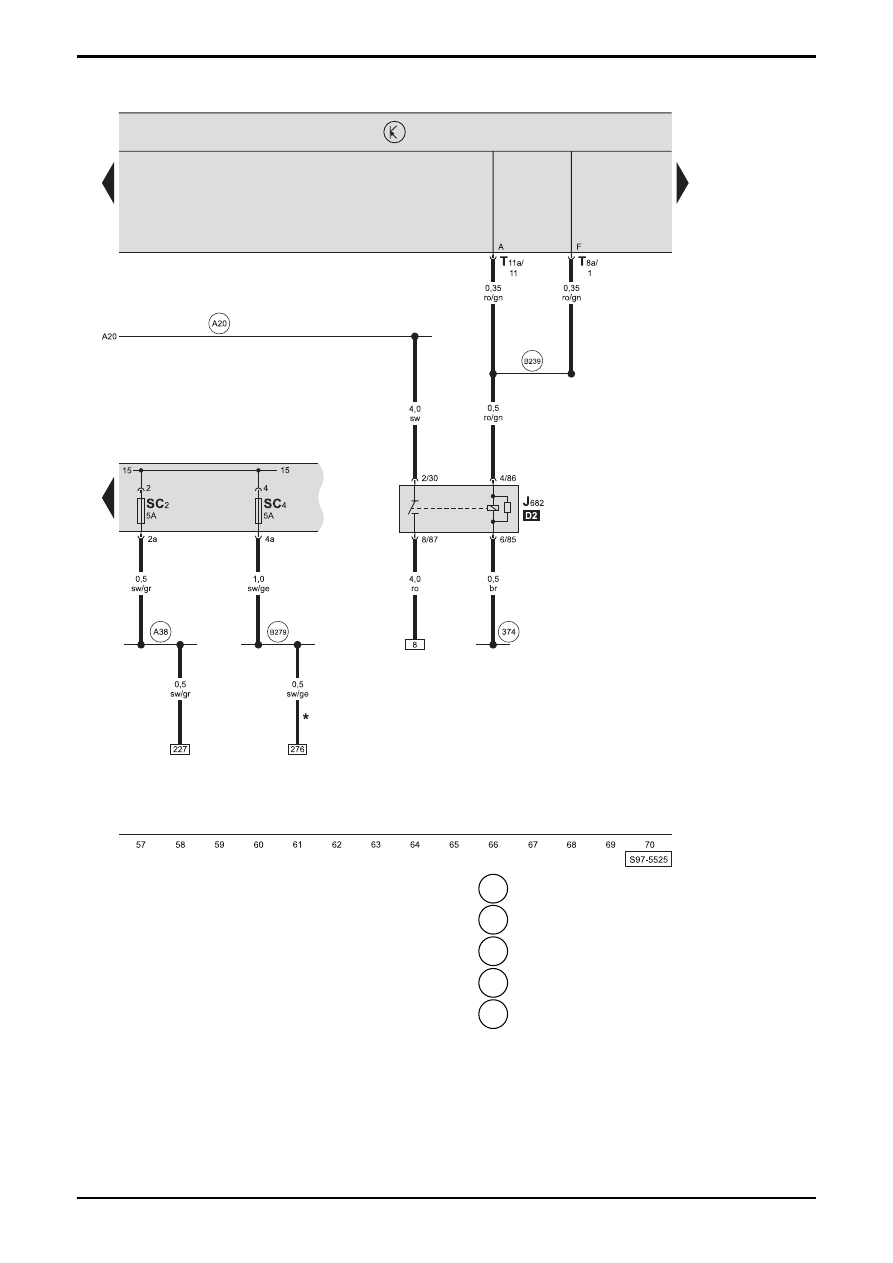

Relais für Spannungsversorgung Klemme 50, Sicherungshalter

J682  -  Relais für Spannungsversorgung Klemme 50, am

Zusatzrelaishalter unter Schalttafel

SC2

-  Sicherung -2-, im Sicherungshalter

SC4

-  Sicherung -4-, im Sicherungshalter

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

T11a - Steckverbindung,

11-fach,

am

Steuergerät

für

Bordnetz (schwarz)

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

 B239

-  Plusverbindung -1- (50), im Leitungsstrang Innenraum

 B279

-  Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Wartungsintervallverlängerung (WIV)

Nr.4/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

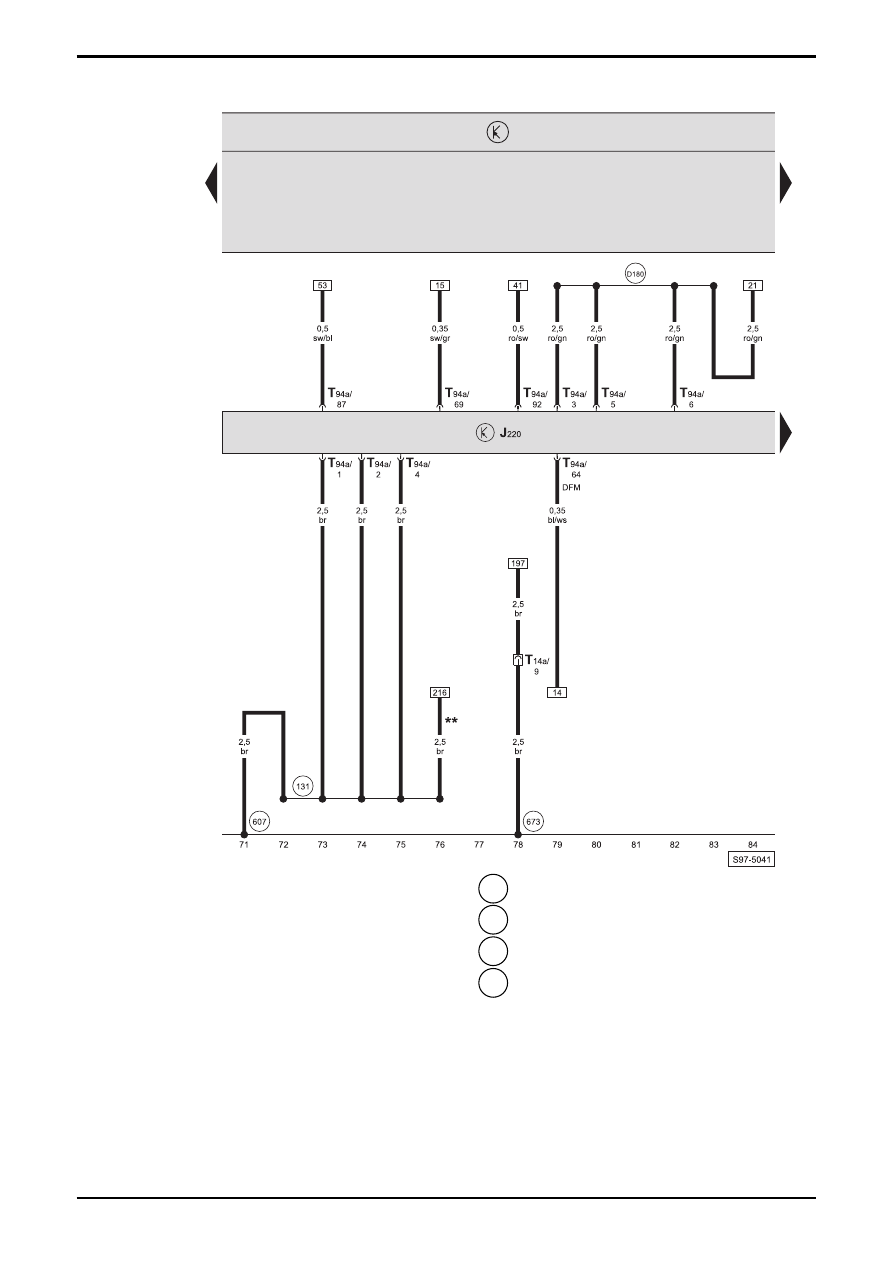

Steuergerät für Motronic

J220 - Steuergerät

für

Motronic

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  131  -  Masseverbindung -2-, im Leitungsstrang Motorraum

  607  -  Massepunkt, im Wasserkasten links

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

 D180

-  Verbindung -1- (87a), im Leitungsstrang Motorraum

**



-  nur bei Fahrzeugen mit autom. Getriebe

OCTAVIA II

 Stromlaufplan

Nr.4/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

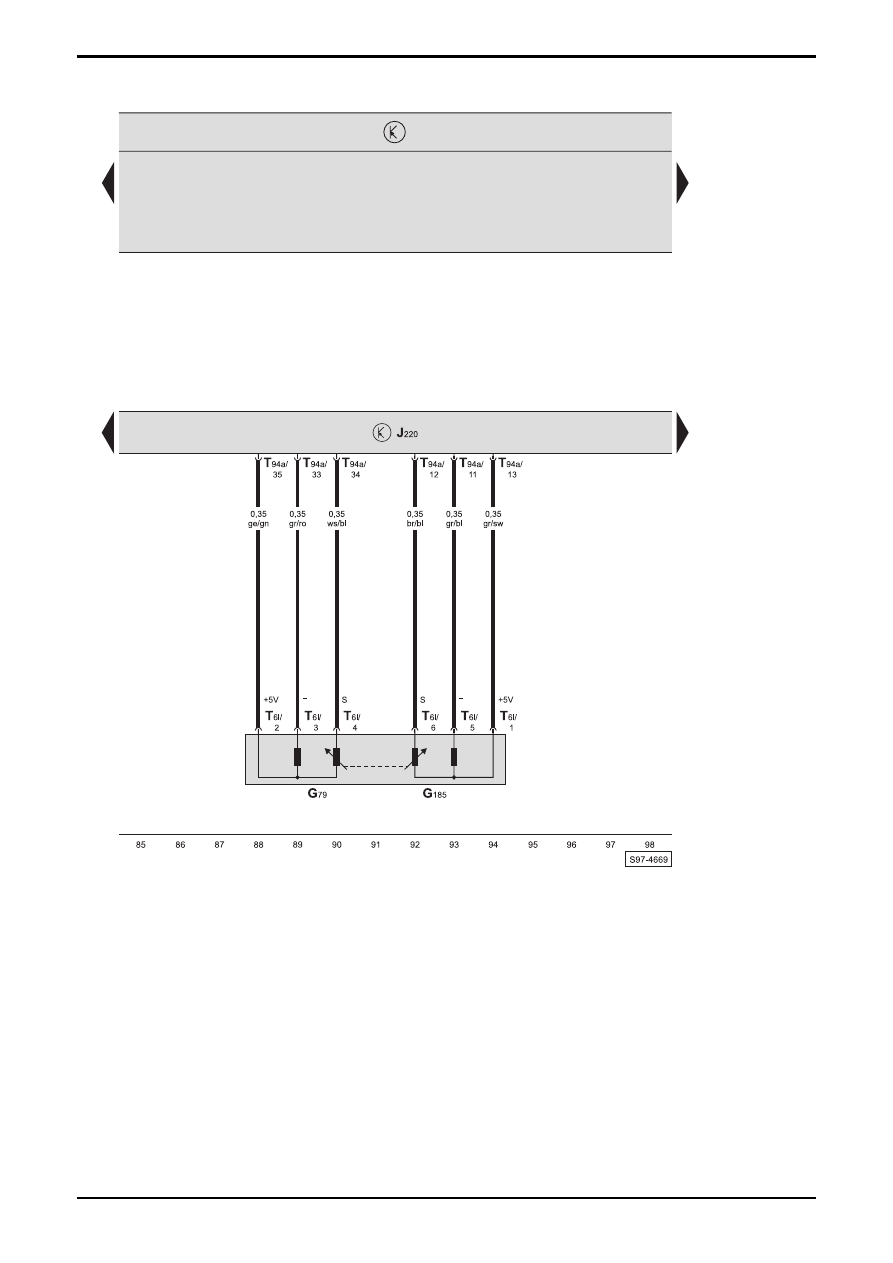

Steuergerät für Motronic, Geber für Gaspedalstellung

G79 -

Geber

für

Gaspedalstellung

G185  -  Geber -2- für Gaspedalstellung
J220 - Steuergerät

für

Motronic

T6l

-  Steckverbindung, 6-fach, am Geber für

Gaspedalstellung

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät
