Skoda Octavia II: Elektrische Schaltungen - Teil 23

OCTAVIA II

 Stromlaufplan

Nr.3/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

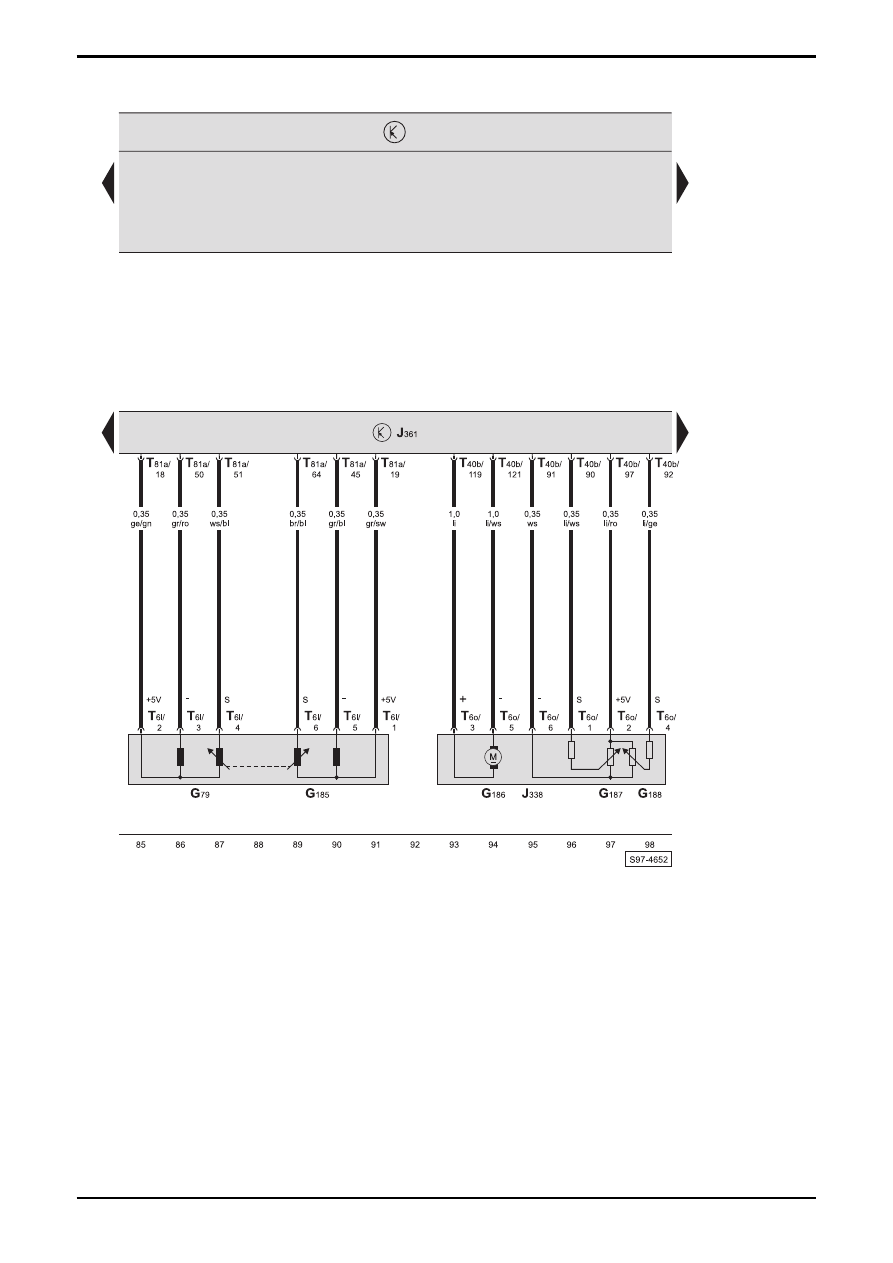

Steuergerät für Simos, Geber für Gaspedalstellung, Drosselklappensteuereinheit

G79 -

Geber

für

Gaspedalstellung

G185  -  Geber -2- für Gaspedalstellung
G186 - Drosselklappenantrieb
G187  -  Winkelgeber -1- für Drosselklappenantrieb
G188  -  Winkelgeber -2- für Drosselklappenantrieb
J338 - Drosselklappensteuereinheit
J361 - Steuergerät

für

Simos

T6l

-  Steckverbindung, 6-fach, am Geber für

Gaspedalstellung

T6o

-  Steckverbindung, 6-fach, an der

Drosselklappensteuereinheit

T40b  -  Steckverbindung, 40-fach, am Motorsteuergerät
T81a  -  Steckverbindung, 81-fach, am Motorsteuergerät

Nr.3/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

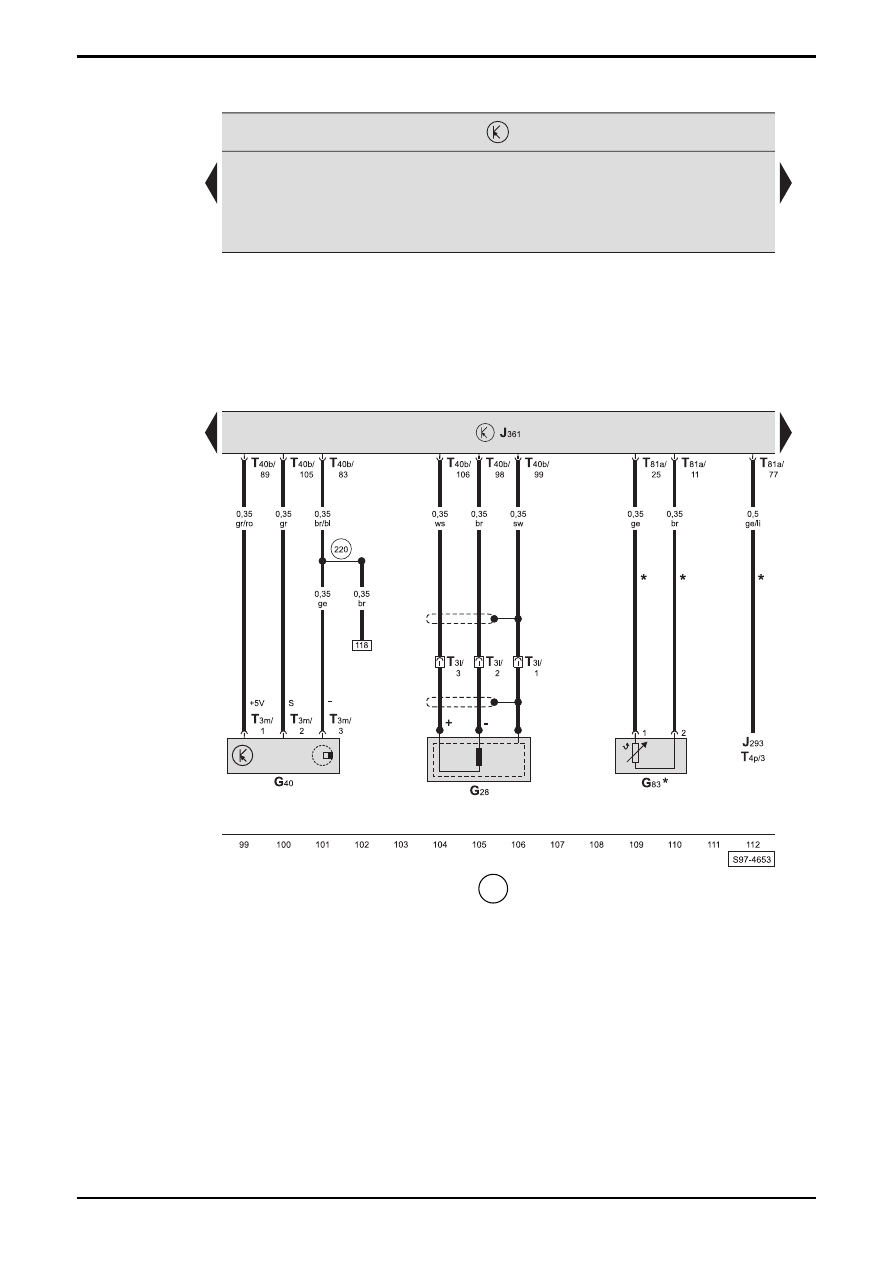

Steuergerät für Simos, Geber für Motordrehzahl, Geber für Nockenwellenposition, Kühlmitteltemperaturgeber am
Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J293 - Steuergerät

für

Kühlerlüfter

J361 - Steuergerät

für

Simos

T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T40b  -  Steckverbindung, 40-fach, am Motorsteuergerät
T81a  -  Steckverbindung, 81-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters

OCTAVIA II

 Stromlaufplan

Nr.3/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

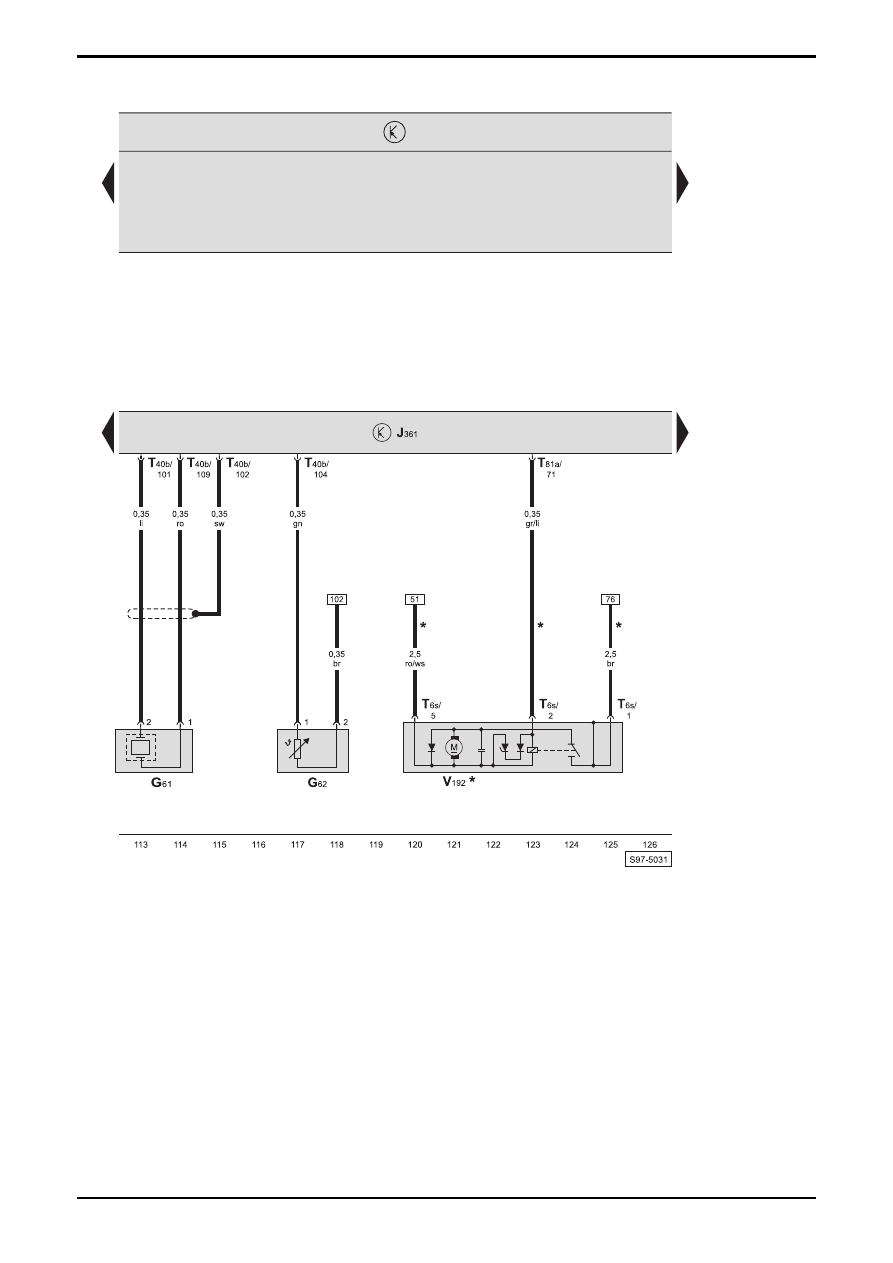

Steuergerät für Simos, Klopfsensor l, Geber für Kühlmitteltemperatur, Unterdruckpumpe für Bremse

G61 -

Klopfsensor

I

G62

-  Geber für Kühlmitteltemperatur

J361 - Steuergerät

für

Simos

T6s

-  Steckverbindung, 6-fach, an der Unterdruckpumpe für

Bremse

T40b  -  Steckverbindung, 40-fach, am Motorsteuergerät
T81a  -  Steckverbindung, 81-fach, am Motorsteuergerät
V192 - Unterdruckpumpe

für

Bremse

*



-  nur bei Fahrzeugen mit autom. Getriebe

Nr.3/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

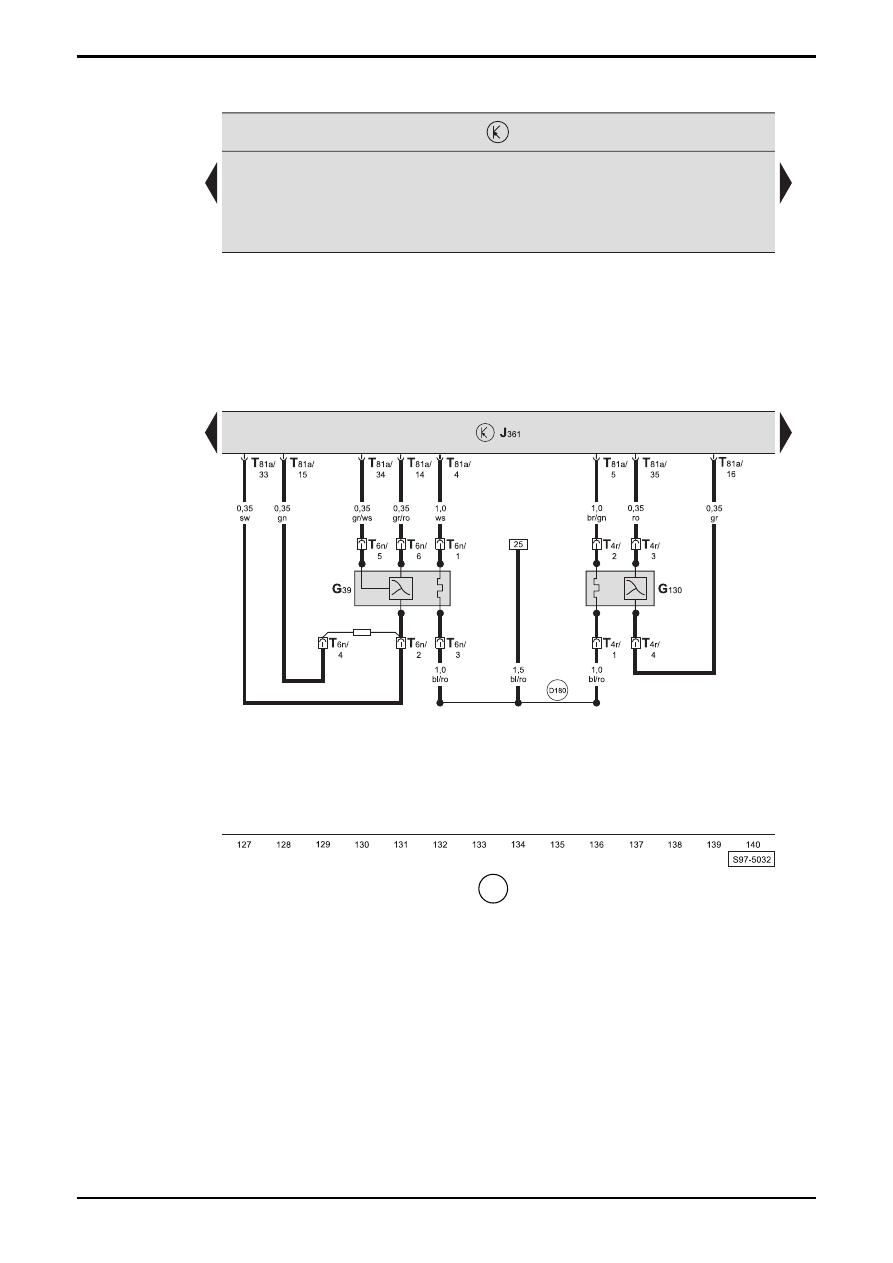

Steuergerät für Simos, Lambdasonde, Lambdasonde nach Katalysator

G39 -

Lambdasonde

G130  -  Lambdasonde nach Katalysator
J361 - Steuergerät

für

Simos

T4r

-  Steckverbindung, 4-fach, an der Lambdasonde nach

Katalysator

T6n

-  Steckverbindung, 6-fach, an der Lambdasonde

(schwarz), an der Stirnwand links

T81a  -  Steckverbindung, 81-fach, am Motorsteuergerät

 D180

-  Verbindung -1- (87a), im Leitungsstrang Motorraum
