Skoda Octavia II: Elektrische Schaltungen - Teil 24

OCTAVIA II

 Stromlaufplan

Nr.3/13

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

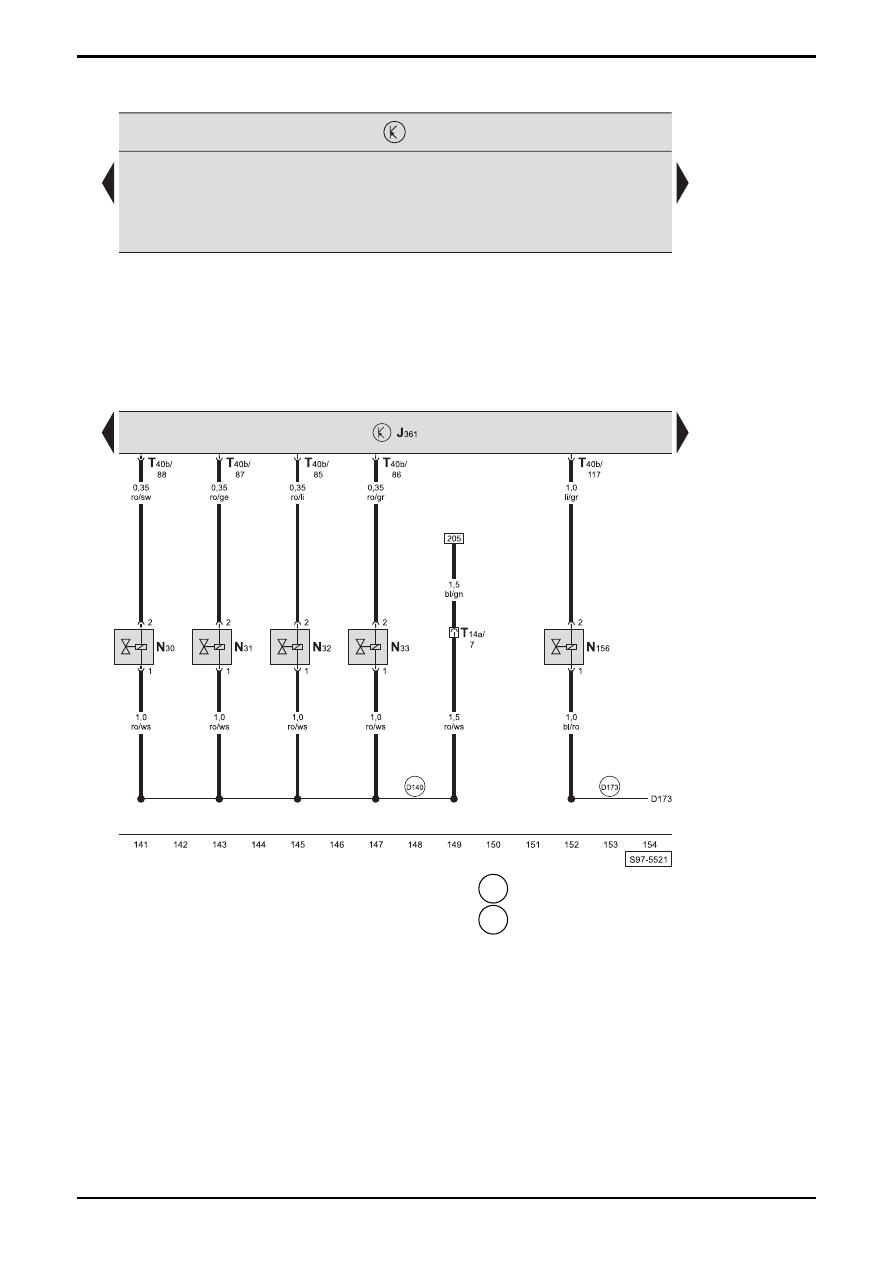

Steuergerät für Simos, Einspritzventile, Ventil für Registersaugrohrumschaltung

J361 - Steuergerät

für

Simos

N30 -

Einspritzventil

Zylinder

1

N31 -

Einspritzventil

Zylinder

2

N32 -

Einspritzventil

Zylinder

3

N33 -

Einspritzventil

Zylinder

4

N156 - Ventil

für

Registersaugrohrumschaltung

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T40b  -  Steckverbindung, 40-fach, am Motorsteuergerät

 D140

- Verbindung (Einspritzventile), im Leitungsstrang

Motorvorverkabelung

 D173

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung

Nr.3/14

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

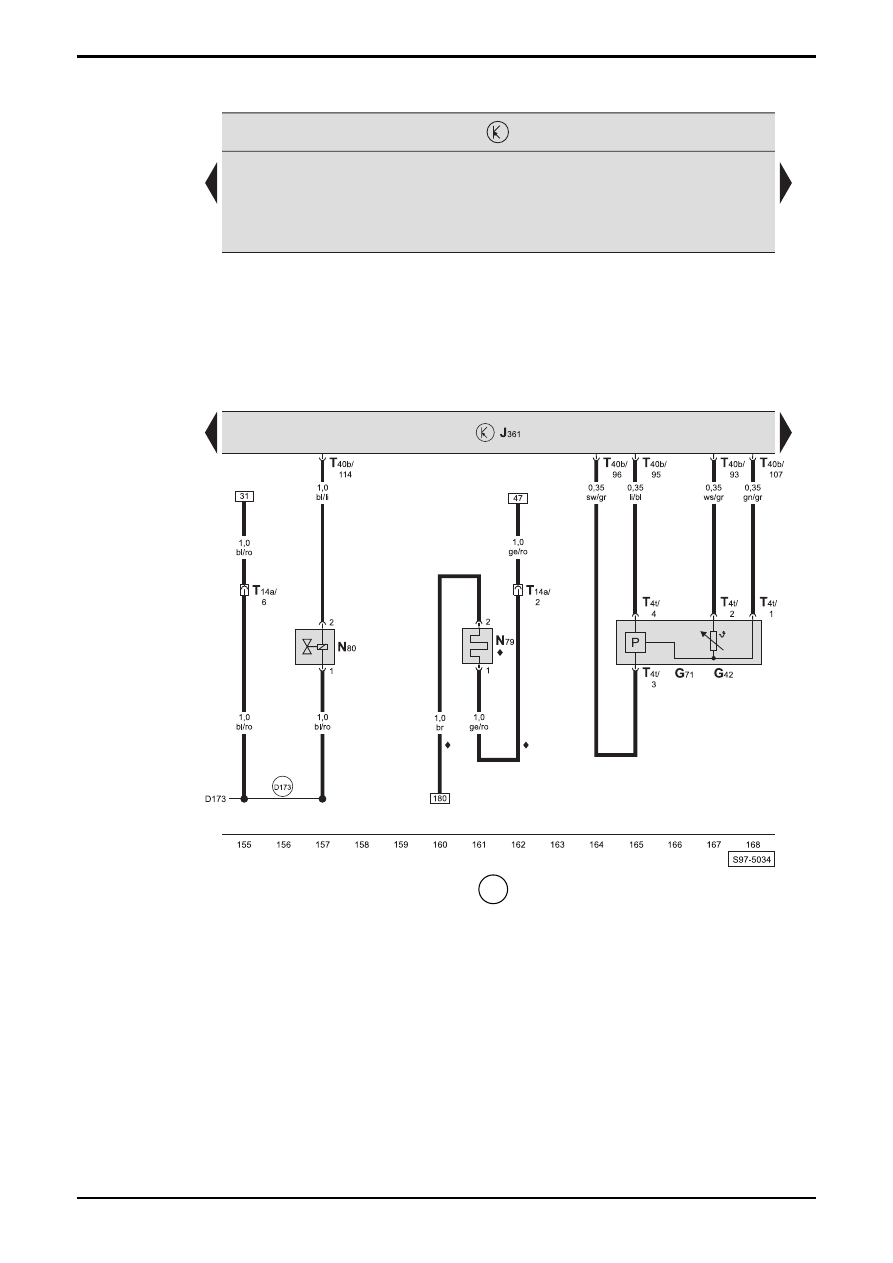

Steuergerät für Simos, Magnetventil für Aktivkohlebehälter-Anlage, Geber für Ansauglufttemperatur und
Saugrohrdruck, Heizwiderstand für Kurbelgehäuseentlüftung

G42 -

Geber

für

Ansauglufttemperatur

G71

-  Geber für Saugrohrdruck

J361 - Steuergerät

für

Simos

N79 -

Heizwiderstand

für

Kurbelgehäuseentlüftung

N80 -

Magnetventil

für

Aktivkohlebehälter-Anlage

T4t

-  Steckverbindung, 4-fach, am Geber für

Ansauglufttemperatur und Saugrohrdruck

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T40b  -  Steckverbindung, 40-fach, am Motorsteuergerät

 D173

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung

♦

-  nur bei Fahrzeugen mit Sonderausstattung

OCTAVIA II

 Stromlaufplan

Nr.3/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

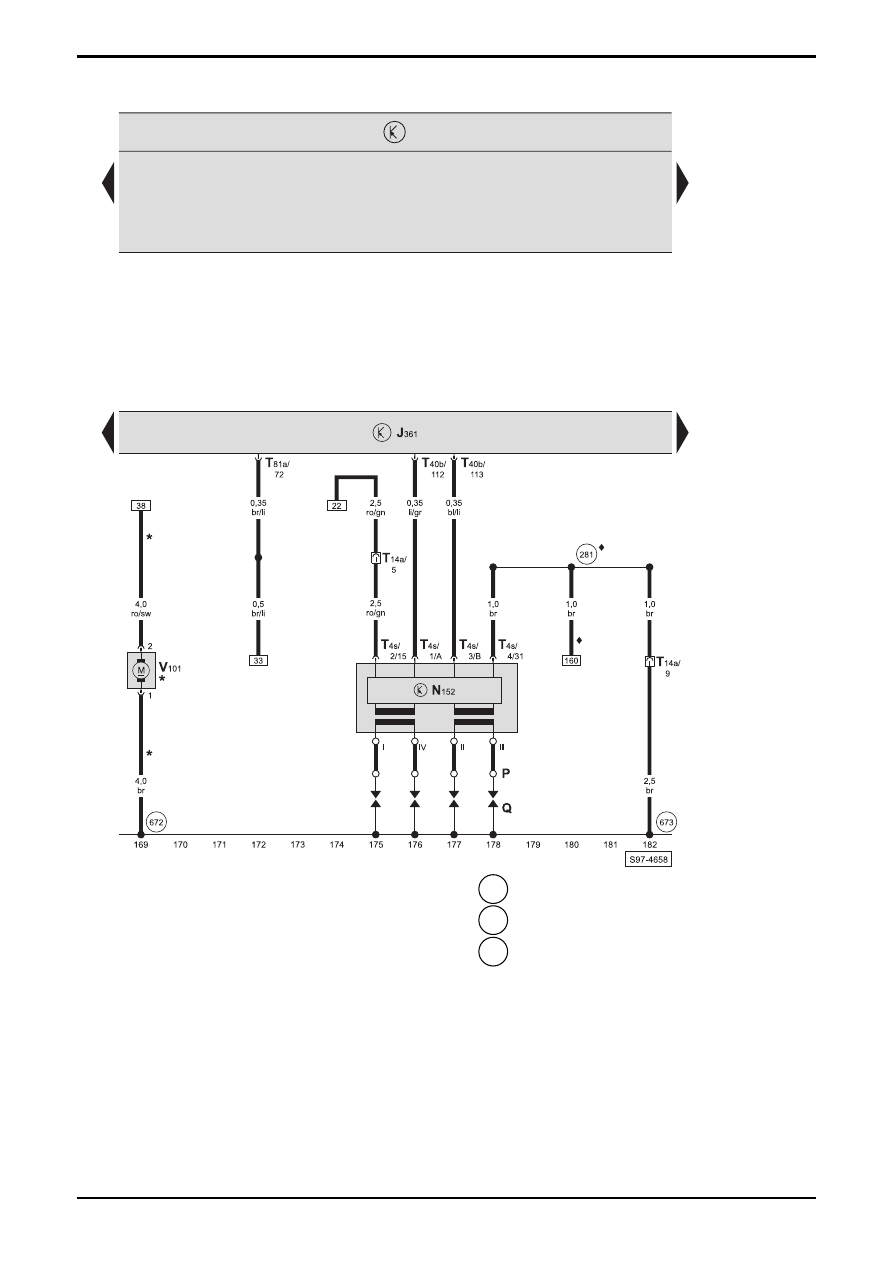

Steuergerät für Simos, Zündanlage, Motor für Sekundärluftpumpe

J361 - Steuergerät

für

Simos

N152 - Zündtrafo
P -

Zündkerzenstecker

Q -

Zündkerzen

T4s

-  Steckverbindung, 4-fach, am Zündtrafo

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T40b  -  Steckverbindung, 40-fach, am Motorsteuergerät
T81a  -  Steckverbindung, 81-fach, am Motorsteuergerät
V101  -  Motor für Sekundärluftpumpe

 281  -  Masseverbindung -1-, im Leitungsstrang

Motorvorverkabelung

  672  -  Massepunkt -2-, im Motorraum links (am Längsträger)

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

*



-  gilt nicht für Motorkennbuchstaben BSF

♦

-  nur bei Fahrzeugen mit Sonderausstattung

Nr.3/16

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

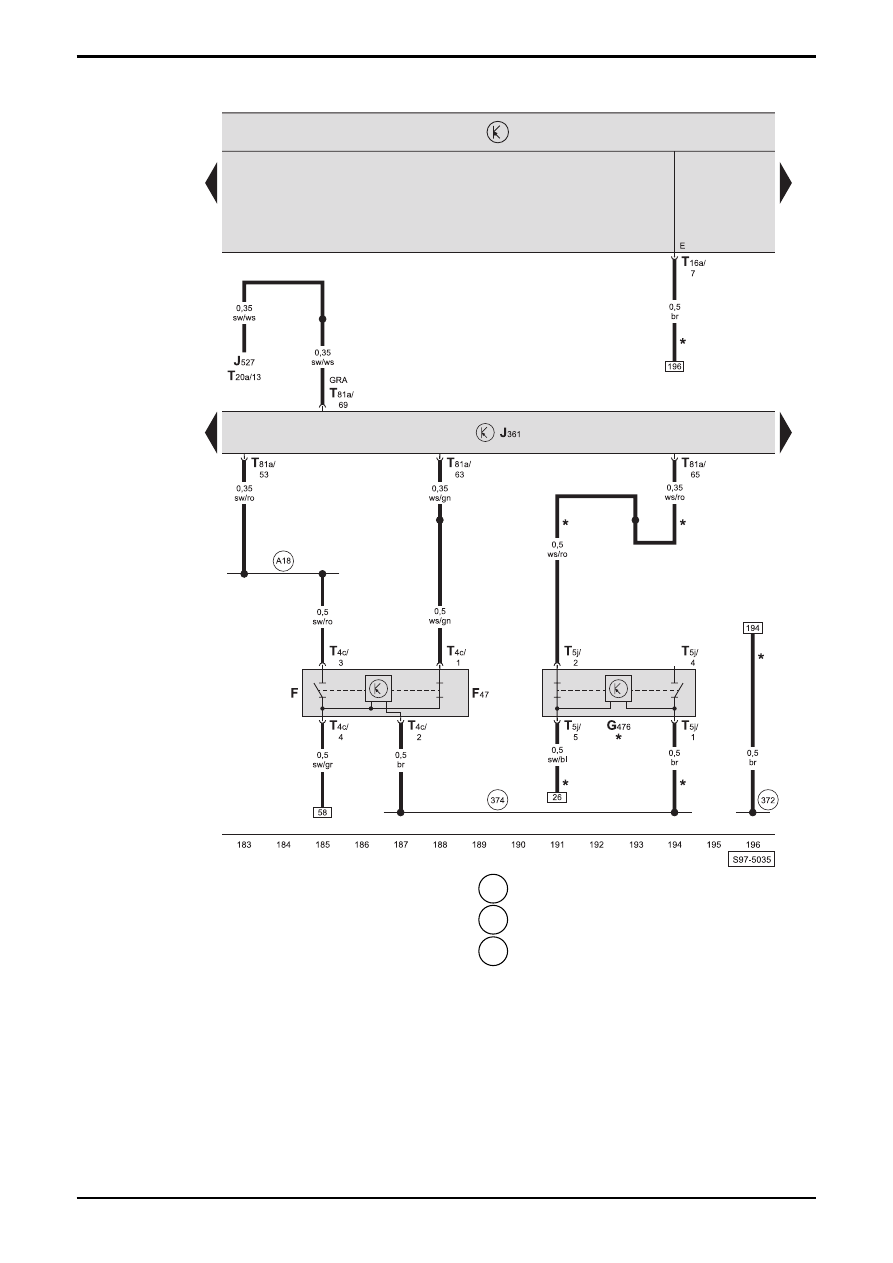

Steuergerät für Simos, Bremspedalschalter, Geber für Kupplungsposition

F -

Bremslichtschalter,

am

Hauptbremszylinder

F47 -

Bremspedalschalter,

am

Hauptbremszylinder

G476  -  Geber für Kupplungsposition
J361 - Steuergerät

für

Simos

J527 - Steuergerät

für

Lenksäulenelektronik

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T5j

-  Steckverbindung, 5-fach, am Geber für

Kupplungsposition

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T81a  -  Steckverbindung, 81-fach, am Motorsteuergerät

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe
