Skoda Octavia II: Elektrische Schaltungen - Teil 21

OCTAVIA II

 Stromlaufplan

Nr.3/1

Ausgabe 11.06
S00.5725.00.00

1,6 l - Simos/75 kW, Motorkennbuchstaben BSE, ab Mai 2006

1,6 l - Simos/75 kW, Motorkennbuchstaben BSF, ab Mai 2006

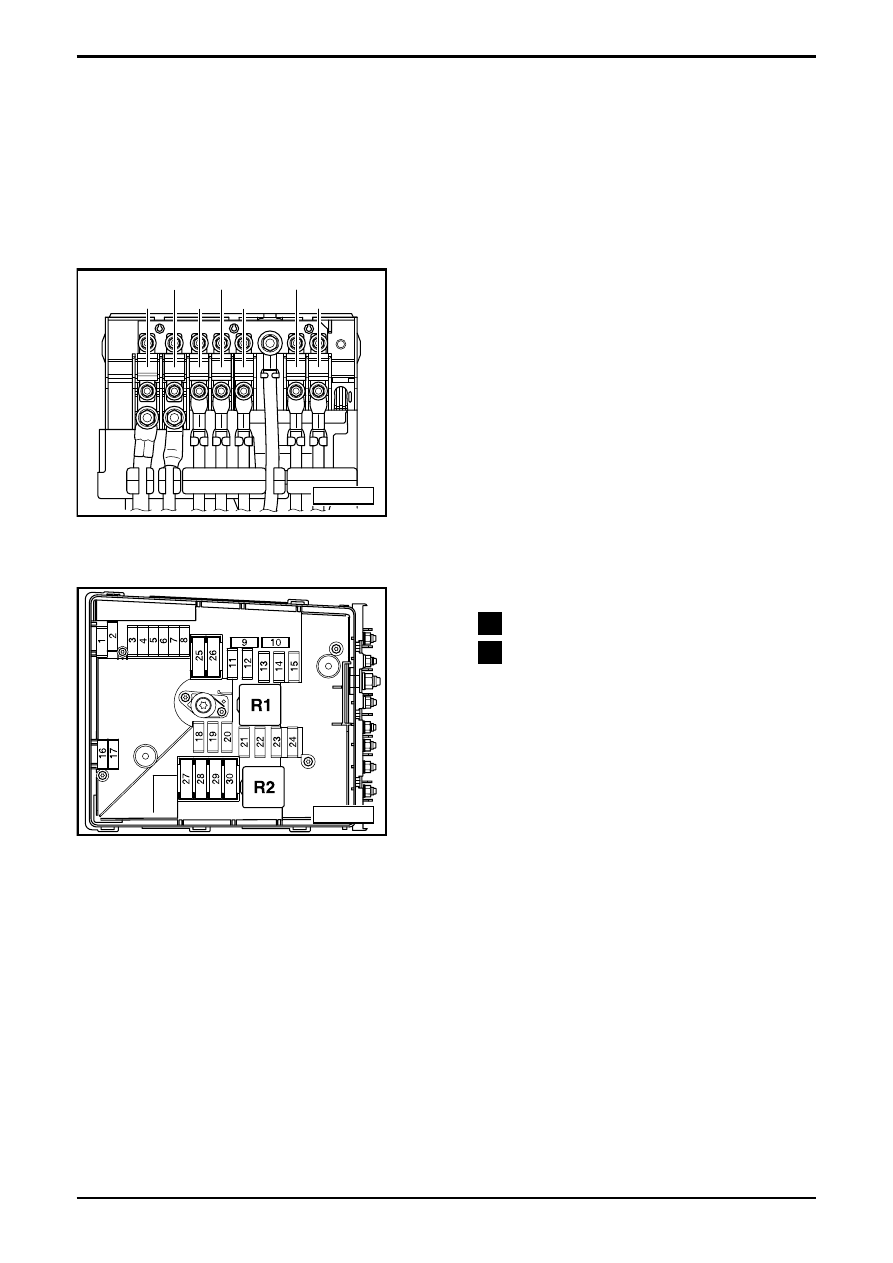

E-Box - Vorderseite:

E-Box:

Relaisplatzbelegung



R1

 - Stromversorgungsrelais

für

Simos



R2

 - Relais

für

Sekundärluftpumpe

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

SA1

SA3 SA5

SA7

SA2 SA4

SA6

S97-4853

S97-4853

S97-4854

Nr.3/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

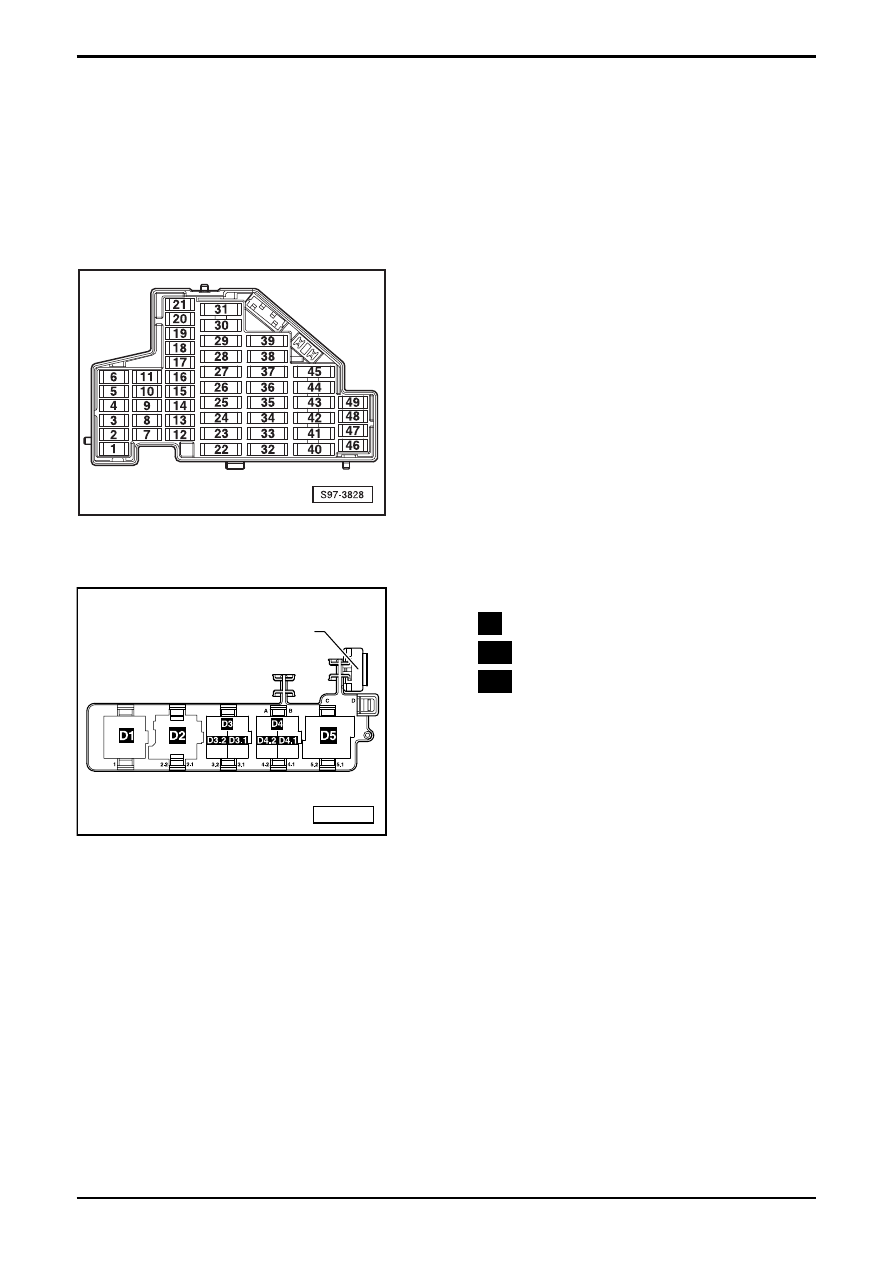

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Zusatzrelaishalter unter Schalttafel:

Relaisplatzbelegung



D2

  -  Relais für Spannungsversorgung Klemme 50



D4.1

 - Relais für Kraftstoffvorlauf



D4.2

 - Kraftstoffpumpenrelais

D

S97-4855

OCTAVIA II

 Stromlaufplan

Nr.3/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

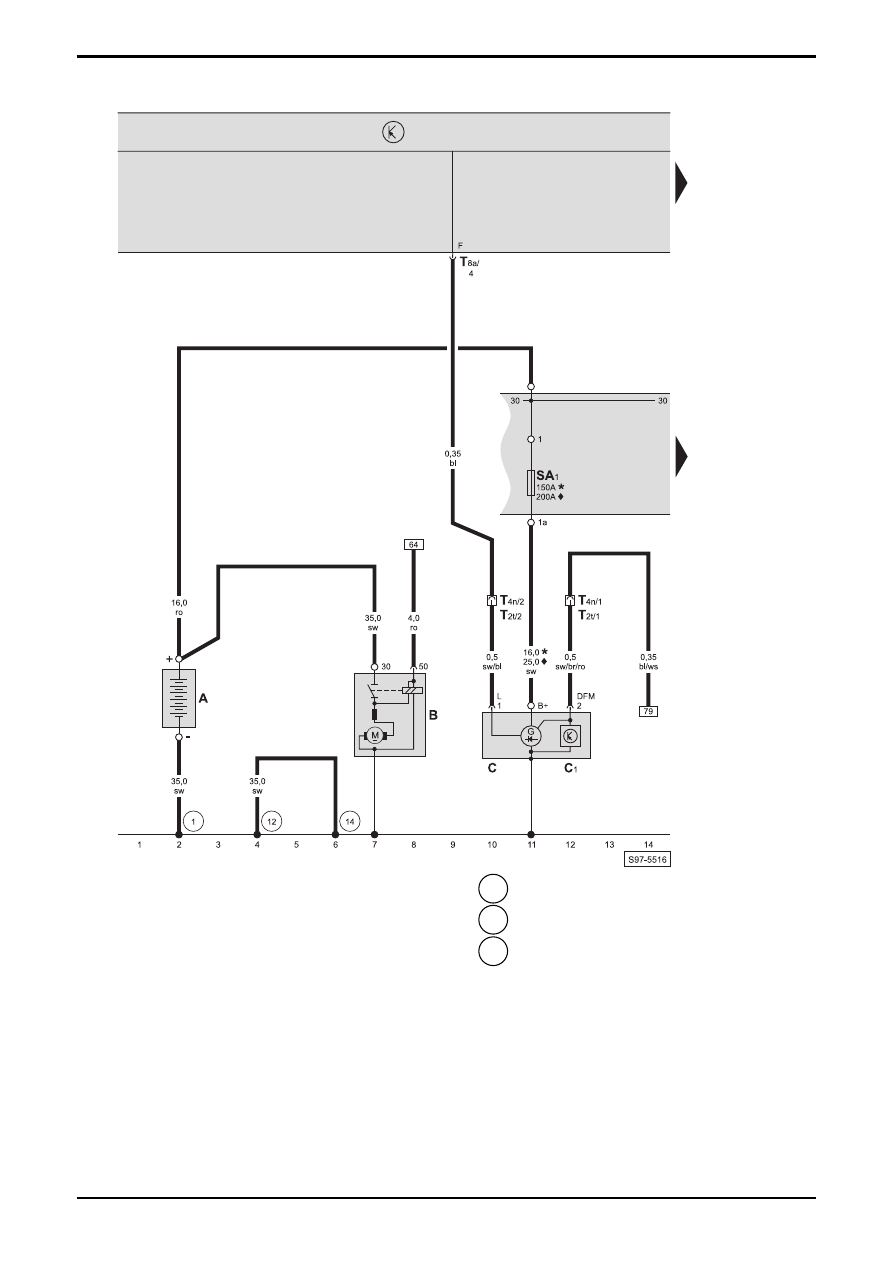

Batterie, Anlasser, Drehstromgenerator, E-Box

A -

Batterie

B -

Anlasser

C -

Drehstromgenerator

C1 -

Spannungsregler

SA1

-  Sicherung -1- (30), in der E-Box

T2t

-  Steckverbindung, 2-fach, im Motorraum vorn links

(bei Fahrzeugen mit Heizung)

T4n

-  Steckverbindung, 4-fach, im Motorraum vorn links

(bei Fahrzeugen mit Climatic / Climatronic)

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

 1  - Masseband,

Batterie

-

Aufbau

  12

-  Massepunkt, im Motorraum links (am Längsträger)

 14  - Massepunkt, am Getriebe

*



-  bei Fahrzeugen mit Drehstromgenerator 90A / 110A

♦ -

bei

Fahrzeugen

mit

Drehstromgenerator

140A

Nr.3/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

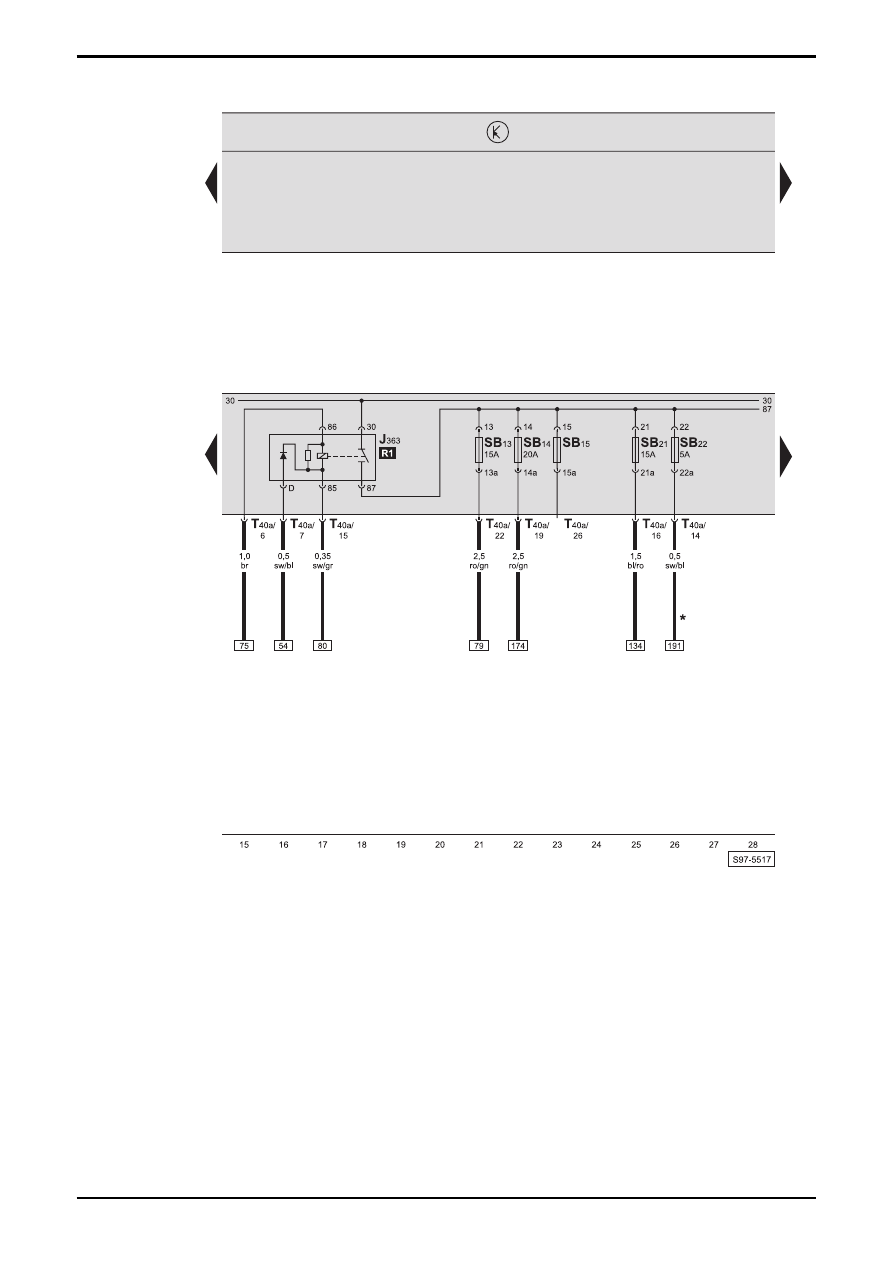

Stromversorgungsrelais für Simos, E-Box

J363  -  Stromversorgungsrelais für Simos, in der E-Box
SB13  -  Sicherung -13-, in der E-Box
SB14  -  Sicherung -14-, in der E-Box
SB15  -  Sicherung -15-, in der E-Box
SB21  -  Sicherung -21-, in der E-Box
SB22  -  Sicherung -22-, in der E-Box
T40a  -  Steckverbindung, 40-fach, an der E-Box

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe
