Skoda Octavia II: Elektrische Schaltungen - Teil 19

Nr.2/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

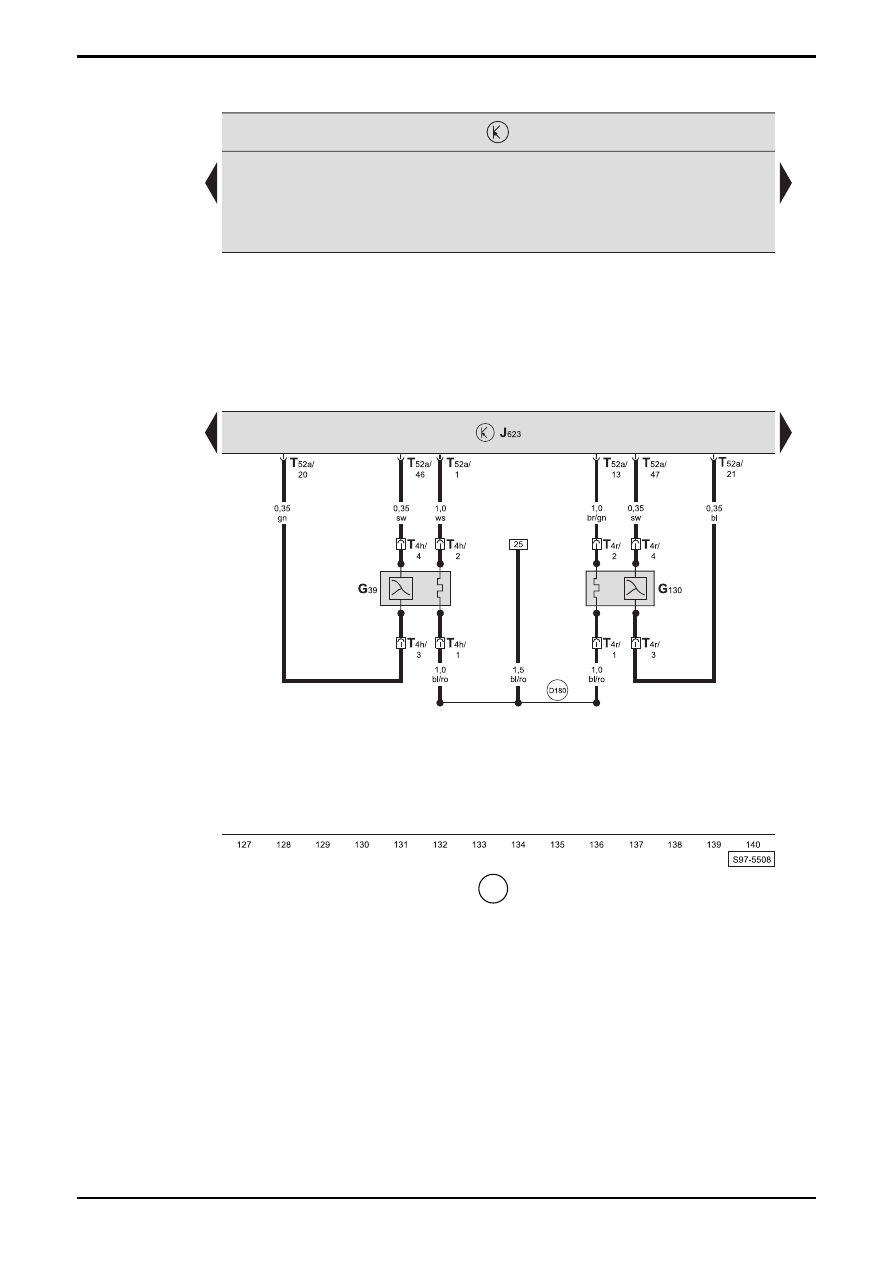

Motorsteuergerät, Lambdasonde, Lambdasonde nach Katalysator

G39 -

Lambdasonde

G130  -  Lambdasonde nach Katalysator
J623 - Motorsteuergerät
T4h

-  Steckverbindung, 4-fach, an der Lambdasonde

(braun), im Halter am Getriebe

T4r

-  Steckverbindung, 4-fach, an der Lambdasonde nach

Katalysator

T52a  -  Steckverbindung, 52-fach, am Motorsteuergerät

 D180

-  Verbindung -1- (87a), im Leitungsstrang Motorraum

OCTAVIA II

 Stromlaufplan

Nr.2/13

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

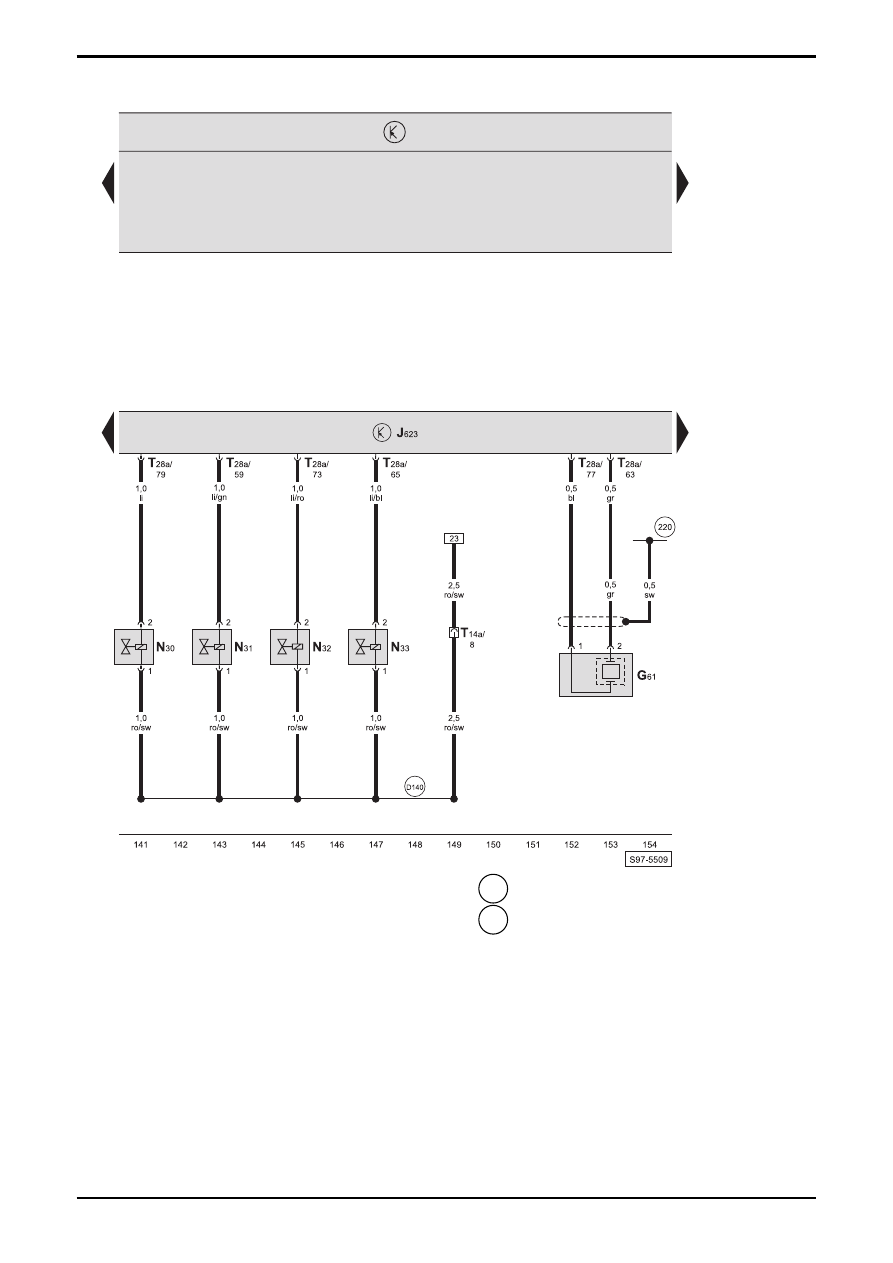

Motorsteuergerät, Einspritzventile, Klopfsensor I

G61 -

Klopfsensor

I

J623 - Motorsteuergerät
N30 -

Einspritzventil

Zylinder

1

N31 -

Einspritzventil

Zylinder

2

N32 -

Einspritzventil

Zylinder

3

N33 -

Einspritzventil

Zylinder

4

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T28a  -  Steckverbindung, 28-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 D140

- Verbindung (Einspritzventile), im Leitungsstrang

Motorvorverkabelung

Nr.2/14

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

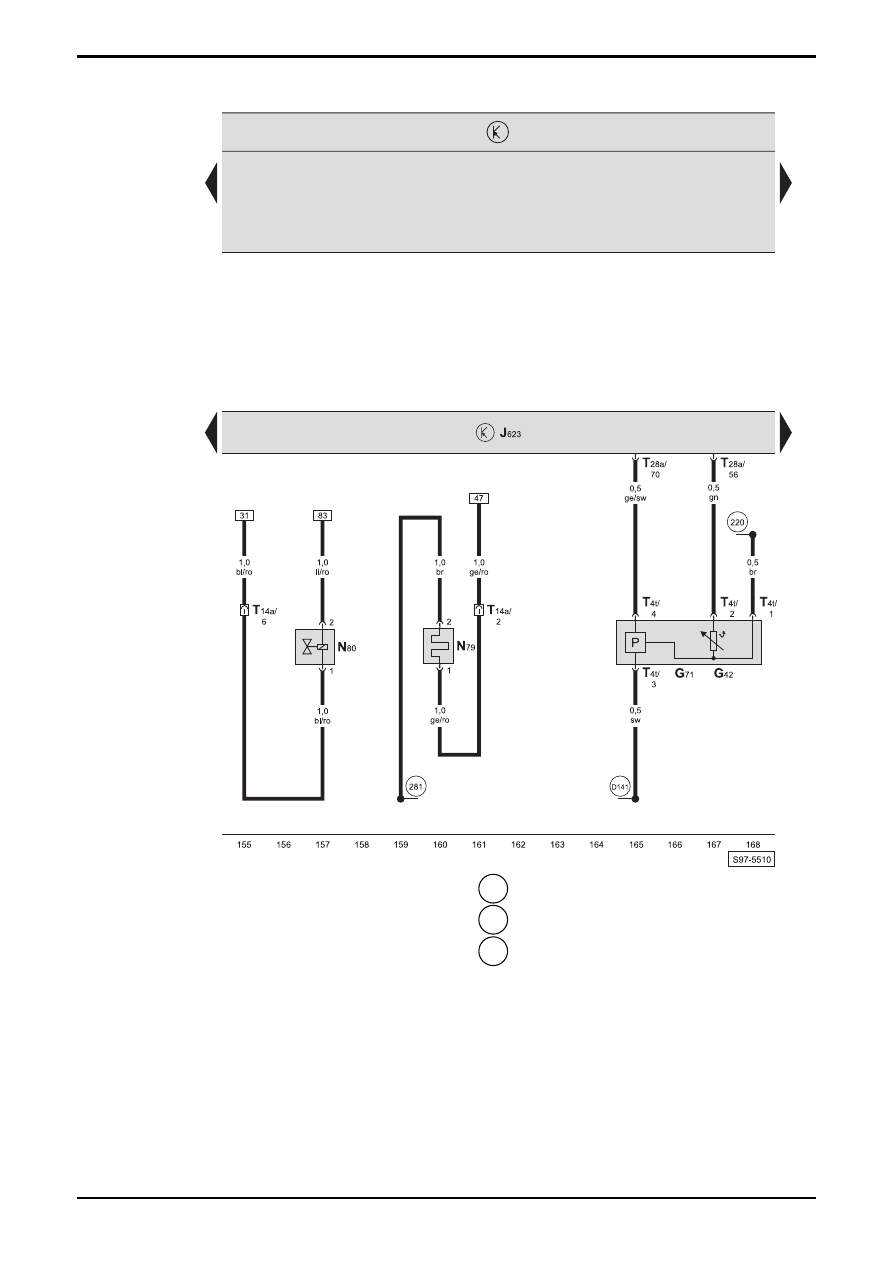

Motorsteuergerät, Magnetventil für Aktivkohlebehälter-Anlage, Geber für Ansauglufttemperatur und
Saugrohrdruck, Heizwiderstand für Kurbelgehäuseentlüftung

G42 -

Geber

für

Ansauglufttemperatur

G71

-  Geber für Saugrohrdruck

J623 - Motorsteuergerät
N79 -

Heizwiderstand

für

Kurbelgehäuseentlüftung

N80 -

Magnetventil

für

Aktivkohlebehälter-Anlage

T4t

-  Steckverbindung, 4-fach, am Geber für

Ansauglufttemperatur und Saugrohrdruck

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T28a  -  Steckverbindung, 28-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 281  -  Masseverbindung -1-, im Leitungsstrang

Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.2/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

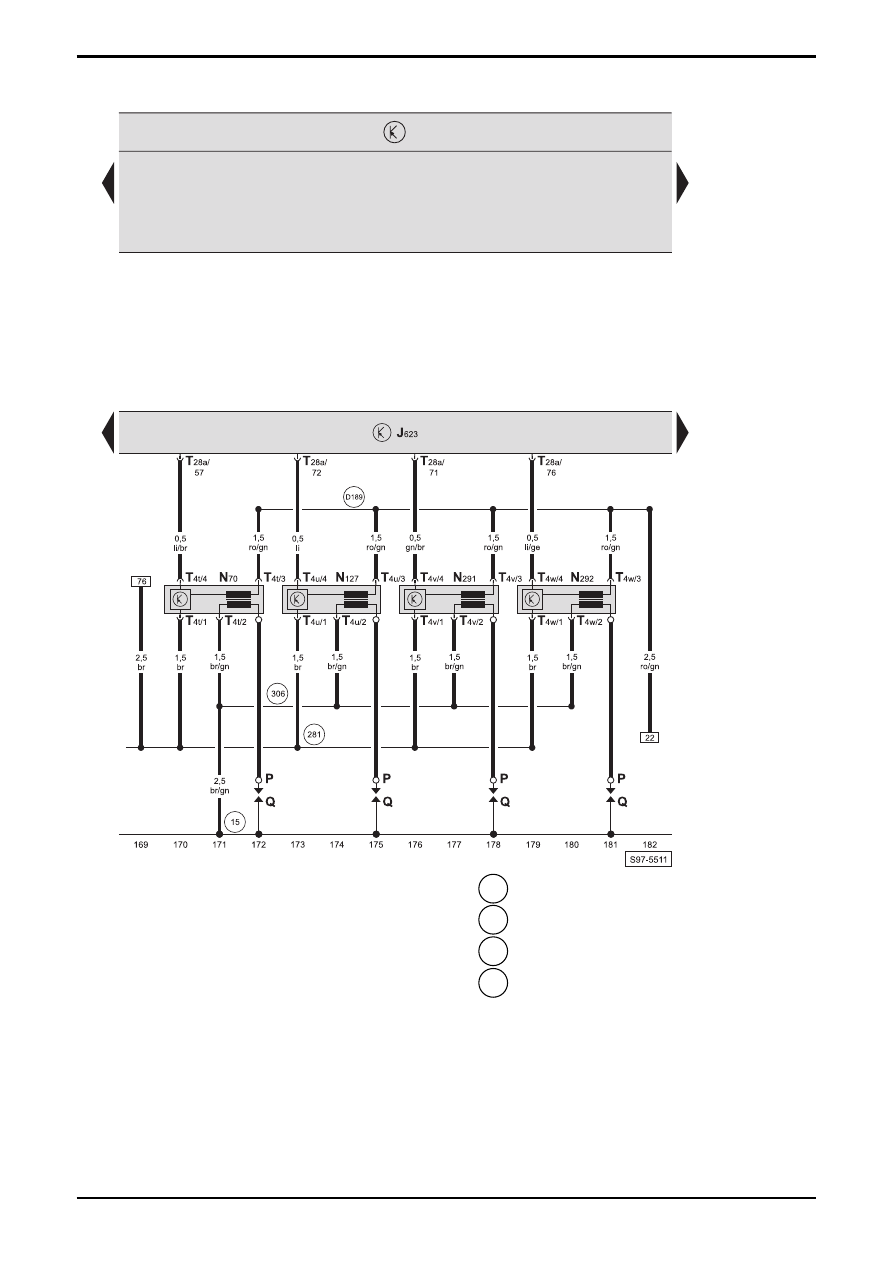

Motorsteuergerät, Zündanlage

J623 - Motorsteuergerät
N70 -

Zündspule

1

mit

Leistungsendstufe

N127  -  Zündspule 2 mit Leistungsendstufe
N291 - Zündspule

3

mit

Leistungsendstufe

N292 - Zündspule

4

mit

Leistungsendstufe

P -

Zündkerzenstecker

Q -

Zündkerzen

T4t

-  Steckverbindung, 4-fach, an der Zündspule 1

T4u

-  Steckverbindung, 4-fach, an der Zündspule 2

T4v

-  Steckverbindung, 4-fach, an der Zündspule 3

T4w

-  Steckverbindung, 4-fach, an der Zündspule 4

T28a  -  Steckverbindung, 28-fach, am Motorsteuergerät

 15  - Massepunkt, am Zylinderkopf

 281  -  Masseverbindung -1-, im Leitungsstrang

Motorvorverkabelung

 306  -  Masseverbindung (Zündspulen), im Leitungsstrang

Motorvorverkabelung

 D189

- Verbindung (87a), im Leitungsstrang

Motorvorverkabelung
