Skoda Octavia II: Elektrische Schaltungen - Teil 18

Nr.2/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

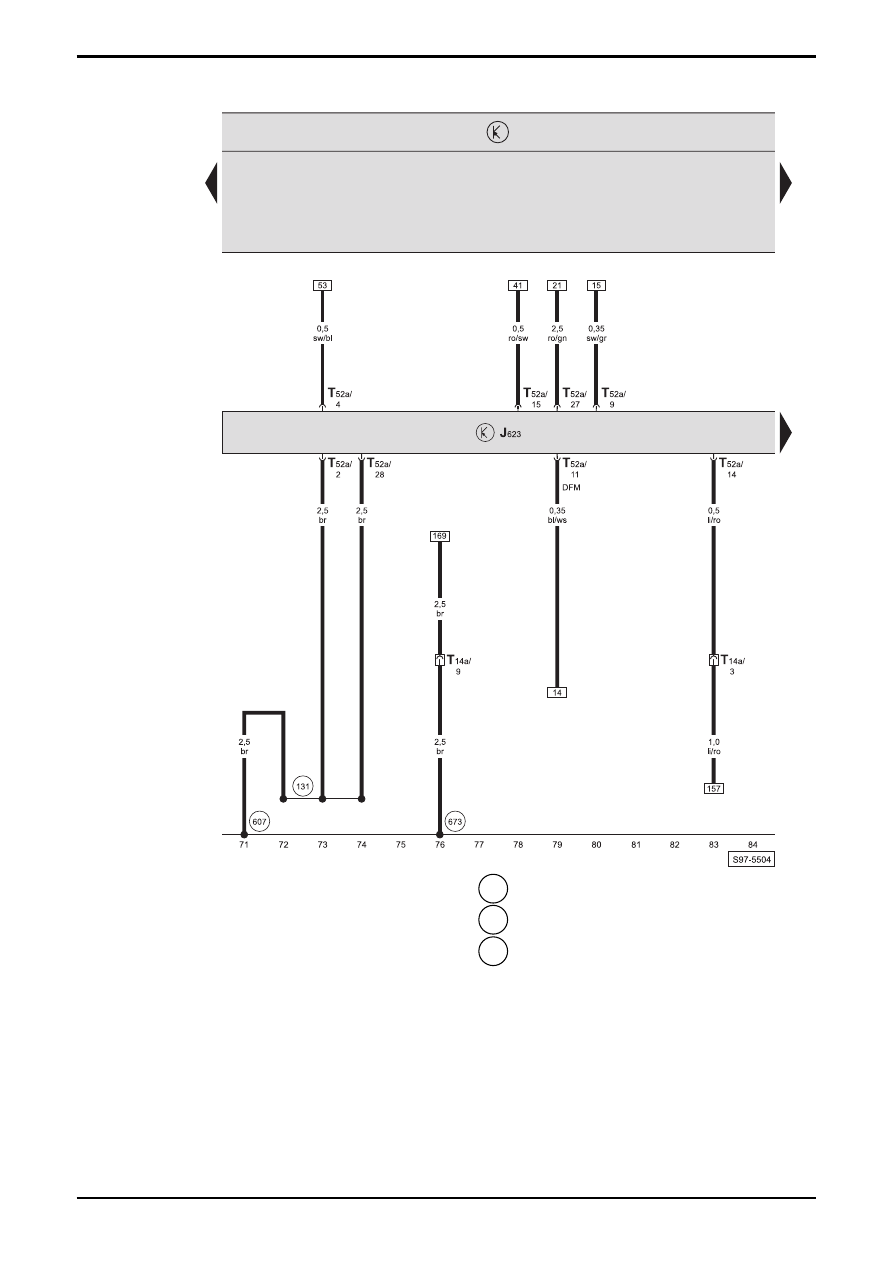

Motorsteuergerät

J623 - Motorsteuergerät
T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T52a  -  Steckverbindung, 52-fach, am Motorsteuergerät

  131  -  Masseverbindung -2-, im Leitungsstrang Motorraum

  607  -  Massepunkt, im Wasserkasten links

  673  -  Massepunkt -3-, im Motorraum links (am Längsträger)

OCTAVIA II

 Stromlaufplan

Nr.2/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

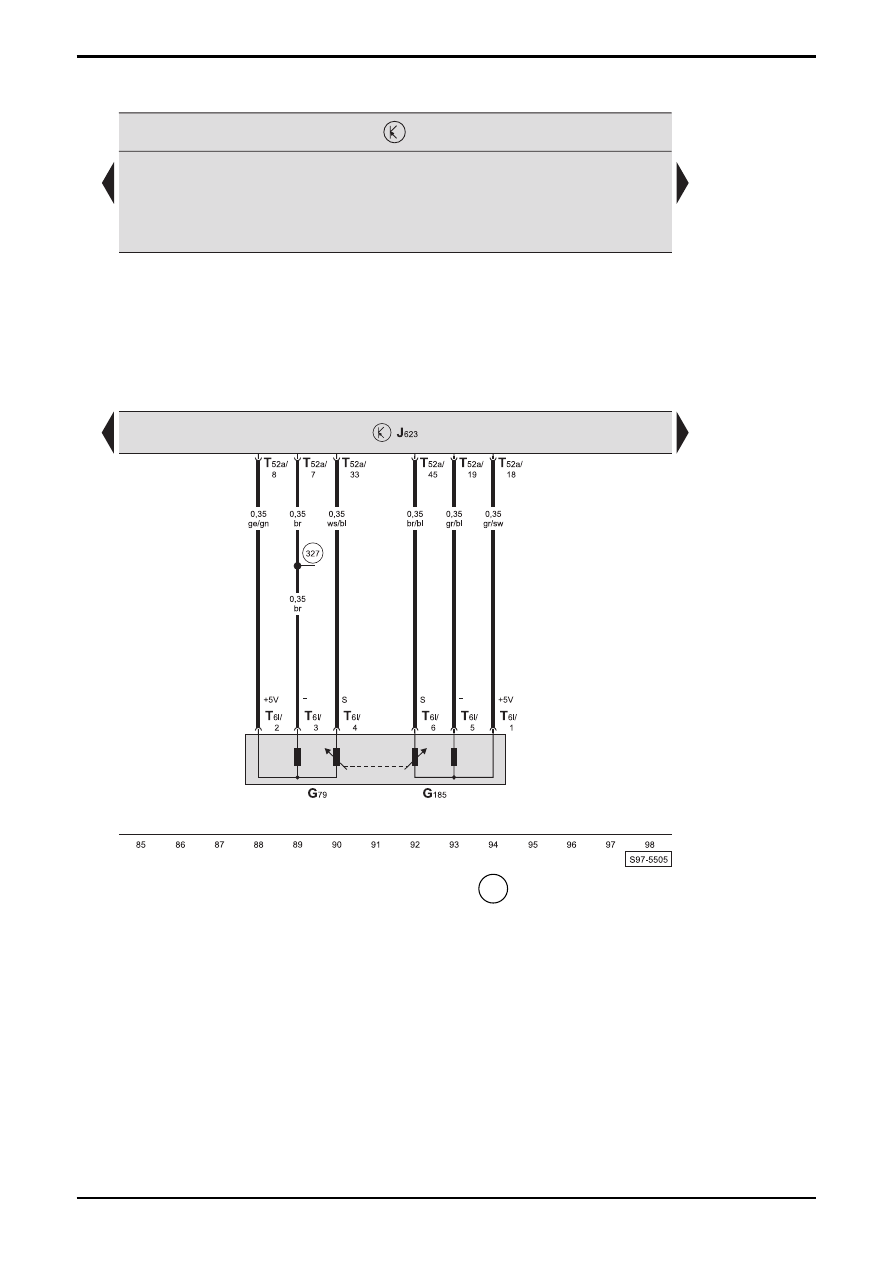

Motorsteuergerät, Geber für Gaspedalstellung

G79 -

Geber

für

Gaspedalstellung

G185  -  Geber -2- für Gaspedalstellung
J623 - Motorsteuergerät
T6l

-  Steckverbindung, 6-fach, am Geber für

Gaspedalstellung

T52a  -  Steckverbindung, 52-fach, am Motorsteuergerät

 327  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorraum

Nr.2/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

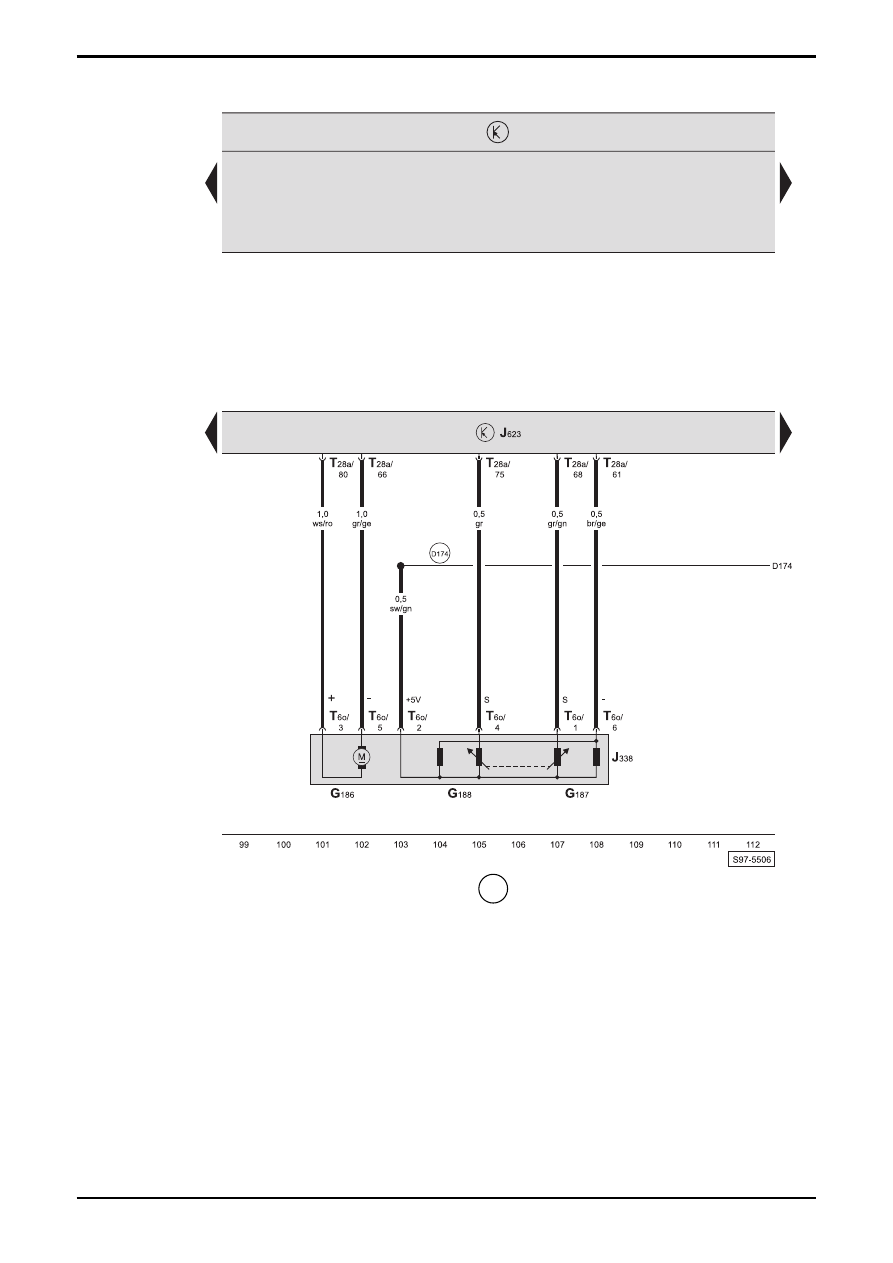

Motorsteuergerät, Drosselklappensteuereinheit

G186 - Drosselklappenantrieb
G187  -  Winkelgeber -1- für Drosselklappenantrieb
G188  -  Winkelgeber -2- für Drosselklappenantrieb
J338 - Drosselklappensteuereinheit
J623 - Motorsteuergerät
T6o

-  Steckverbindung, 6-fach, an der

Drosselklappensteuereinheit

T28a  -  Steckverbindung, 28-fach, am Motorsteuergerät

 D174

-  Verbindung -2- (5V), im Leitungsstrang

Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.2/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

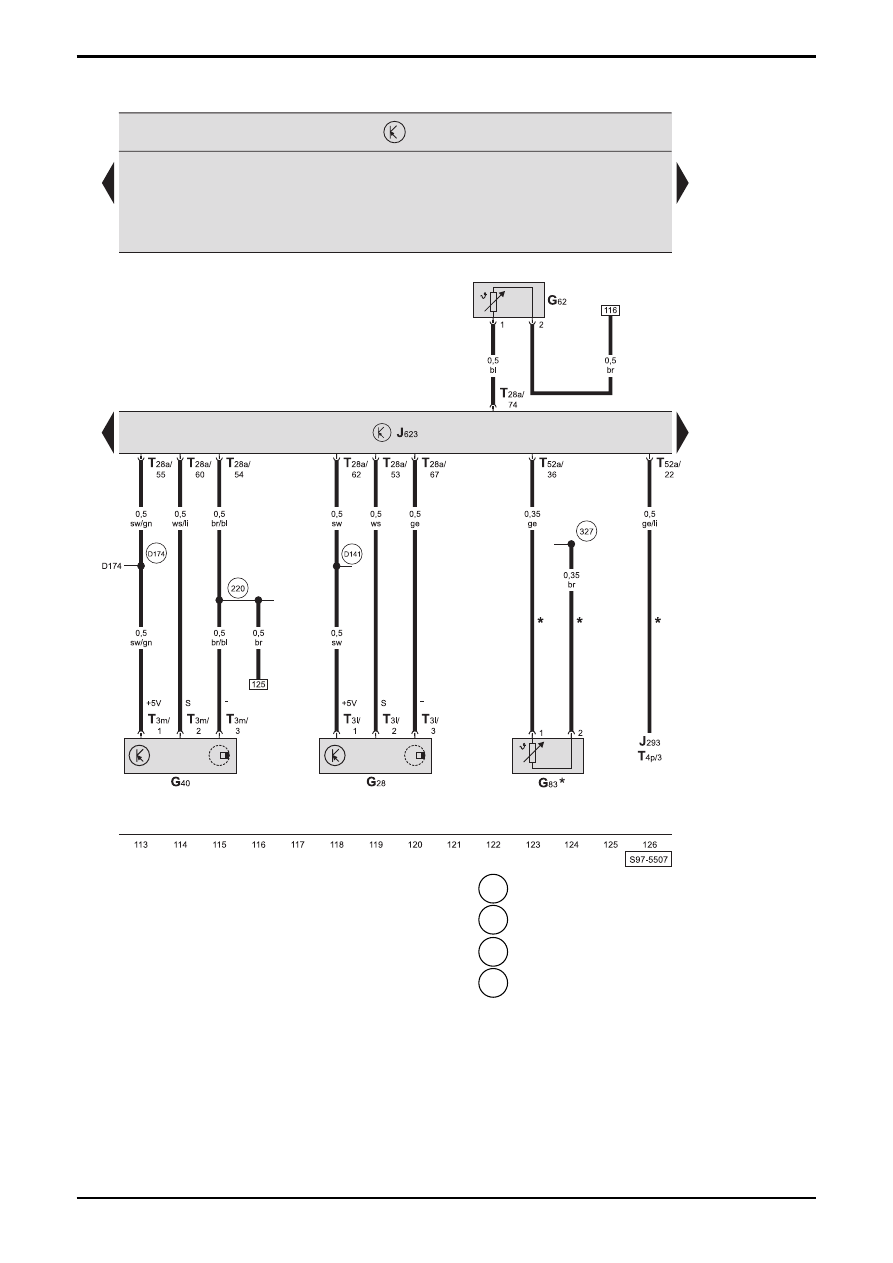

Motorsteuergerät, Geber für Motordrehzahl, Geber für Nockenwellenposition, Geber für Kühlmitteltemperatur,
Kühlmitteltemperaturgeber am Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G62

-  Geber für Kühlmitteltemperatur

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J293 - Steuergerät

für

Kühlerlüfter

J623 - Motorsteuergerät
T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T28a  -  Steckverbindung, 28-fach, am Motorsteuergerät
T52a  -  Steckverbindung, 52-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 327  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorraum

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

 D174

-  Verbindung -2- (5V), im Leitungsstrang

Motorvorverkabelung

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters
