Примечание

■

Рекомендуем, иметь в а/м всегда запасные предохранители.

■

К одному предохранителю могут относиться несколько потребителей. К

одному потребителю могут относиться несколько предохранителей.

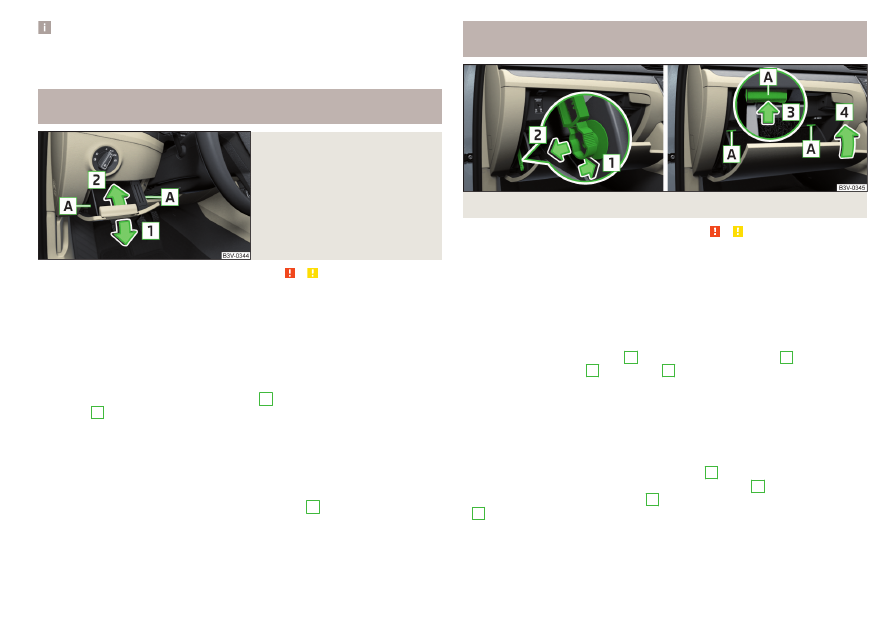

Предохранители в передней панели: автомобиль
с левосторонним расположением рулевого управления

Илл. 358
Вещевое отделение со стороны
водителя

Сначала прочтите и примите к сведению   и   на стр 316.

У автомобилей с левосторонним расположением рулевого управления
блок предохранителей находится на стороне водителя позади вещевого
отделения.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Откройте вещевой ящик со стороны водителя.

›

Возьмитесь за вещевой ящик по бокам

A

 и, потянув его в направлении

стрелки

1

, откиньте наружу (для откидывания надо приложить усилие)

» илл. 358

.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки
блока предохранителей в моторном отсеке

» илл. 362

 на стр. 319.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место
новый предохранитель.

›

Верните пинцет на место.

›

Закройте вещевой ящик, прижав его по стрелке

2

.



Предохранители в передней панели: автомобиль
с правосторонним расположением рулевого управления

Илл. 359  Вещевой ящик со стороны переднего пассажира

Сначала прочтите и примите к сведению   и   на стр 316.

У автомобилей с правосторонним расположением рулевого управления
блок предохранителей находится на стороне переднего пассажира позади
вещевого отделения.

Извлечение вещевого ящика и замена предохранителя

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Откройте вещевой ящик со стороны переднего пассажира.

›

Отоприте стопор по стрелке

1

 и отсоедините по стрелке

2



» илл. 359

.

›

Нажмите фиксаторы

A

 по стрелке

3

, ящик выходит наружу.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки
блока предохранителей в моторном отсеке

» илл. 362

 на стр. 319.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место
новый предохранитель.

›

Верните пинцет на место.

Задвигание отделения

›

Поднимите вещевое отделение по стрелке

4

.

›

Надавите, преодолевая сопротивление фиксаторов

A

.

›

Вставьте стопор против стрелки

2

 и зафиксируйте его против стрелки

1

.

›

Закройте вещевое отделение.



317

Предохранители и лампы накаливания

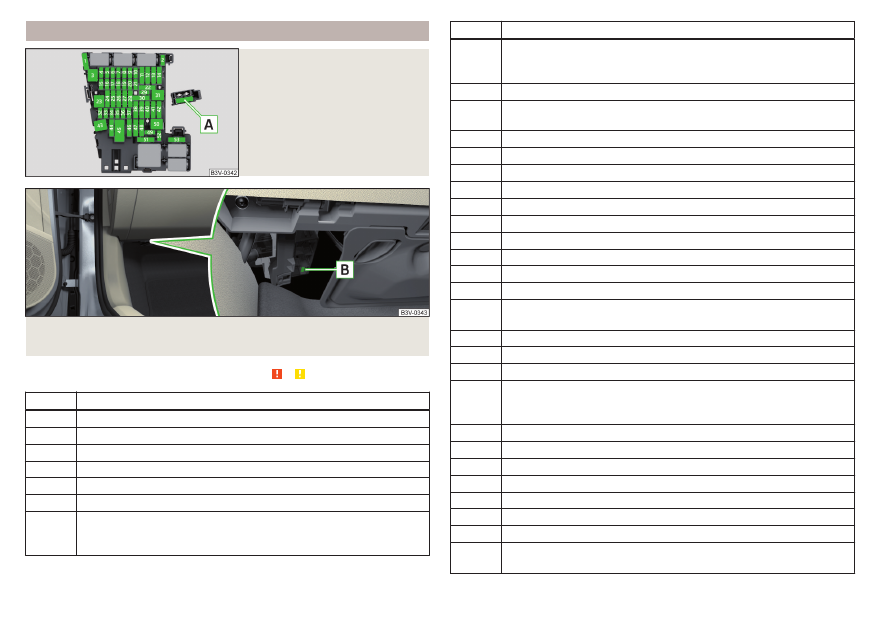

Назначение предохранителей в передней панели

Илл. 360
Предохранители

Илл. 361  Предохранитель многофункционального блока (такси): авто-
мобиль с правосторонним расположением рулевого управления

Сначала прочтите и примите к сведению   и   на стр 316.

№

Потребители

1

Не используется

2

Не используется

3

Стабилизатор напряжения для автомобилей такси

4

Подогрев рулевого колеса

5

Шина данных

6

Автоматическая коробка передач

7

Климатическая установка, отопитель, приёмник дистанционного
управления автономного отопителя, обогрев заднего стекла,
обогрев ветрового стекла, часы



№

Потребители

8

Переключатель освещения, датчик дождя, диагностический
разъём, электромеханический стояночный тормоз, подсветка
комбинации приборов, датчик противоугонной сигнализации

9

Разъём USB

10

Дисплей Infotainment, ТВ-тюнер, ExBoxM2 (относится к Южной
Корее)

11

Преднатяжитель ремня безопасности — левая сторона

12

Infotainment

13

Регулировка амортизаторов

14

Вентилятор климатической установки и отопителя

15

Электропривод регулировки рулевой колонки

16

Отсек для мобильного телефона (Phonebox)

17

Комбинация приборов, аварийный вызов

18

Камера заднего вида

19

KESSY

20

SCR

21

Полный привод, компрессор климатической установки
(GreenLine)

22

Тягово-сцепное устройство

23

Свет справа

24

Подъёмно-сдвижной люк

25

Центральный замок двери водителя и левой задней двери, обо-
грев, складывание и регулировка наружного зеркала со стороны
водителя

26

Подогрев передних сидений

27

Усилитель аудиосистемы

28

Электрическая розетка тягово-сцепного устройства

29

Подрулевой переключатель

30

Розетка 12 В в багажном отсеке

31

Освещение слева

32

Парковочный ассистент, парковочный автопилот

33

Подушка безопасности, выключатель аварийной световой сиг-
нализации



318

Самостоятельные действия в сложных ситуациях

№

Потребители

34

ASR, ESC, индикатор контроля давления в шинах, климатическая
установка, выключатель фонарей заднего хода, зеркала с авто-
матическим затемнением, система СТАРТ-СТОП, подогрев зад-
них сидений, электромеханический стояночный тормоз, пере-
ключатель освещения

35

Фары AFS, диагностический разъём, камера, радар, стабилиза-
тор напряжения для автомобилей такси

36

Правая фара

37

Левая фара

38

Электрическая розетка тягово-сцепного устройства

39

Центральный замок двери переднего пассажира и правой две-
ри, обогрев, складывание и регулировка наружного зеркала со
стороны переднего пассажира

40

Розетка 12 В

41

Преднатяжители ремней безопасности — правая сторона

42

Крышка багажного отсека, омыватель фар, омыватель ветрово-
го стекла

43

Ксеноновые фары, эстетическая подсветка

44

Электрическая розетка тягово-сцепного устройства

45

Электроприводы регулировки сидений

46

Розетка 230 В

47

Стеклоочиститель заднего стекла

48

Контроль слепых зон

49

Пуск двигателя, выключатель педали сцепления

50

Открывание крышки багажного отсека

51

Подогрев заднего сиденья

52

Подогрев передних сидений

53

Обогрев заднего стекла

A

» илл. 3

60

Многофункциональный блок для автомобилей такси с левосто-
ронним расположением рулевого управления

B

» илл. 3

61

Многофункциональный блок для автомобилей такси с правосто-
ронним расположением рулевого управления

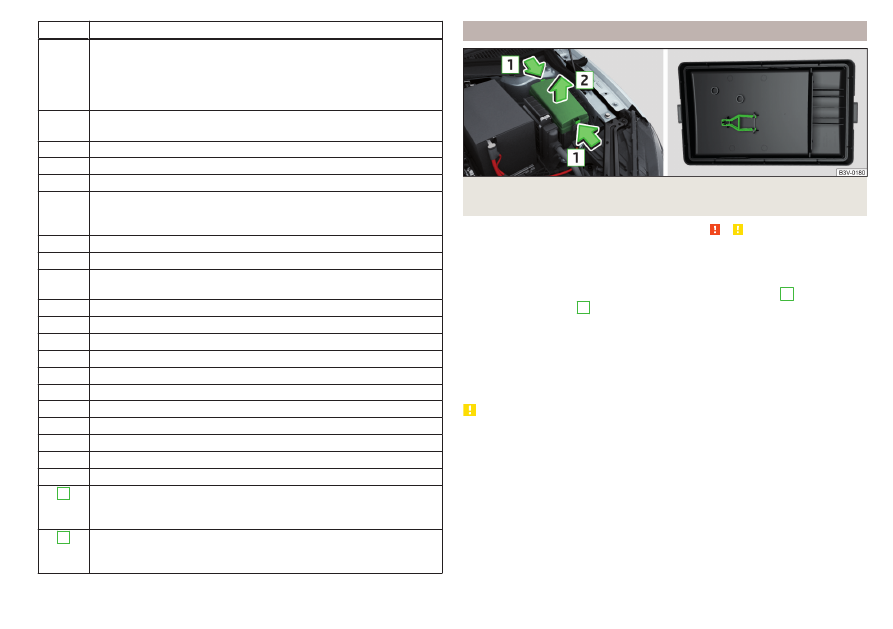

Предохранители в моторном отсеке

Илл. 362  Крышка блока предохранителей: снятие крышки/пластмас-
совый пинцет для предохранителей

Сначала прочтите и примите к сведению   и   на стр 316.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Одновременно сожмите фиксаторы крышки по стрелкам

1

 и снимите

крышку по стрелке

2



» илл. 362

.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки
блока предохранителей

» илл. 362

.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место
новый предохранитель.

›

Верните пинцет на место.

›

Установите крышку и, нажав на фиксаторы, заприте её

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке всегда
правильно, иначе вода может попасть в блок предохранителей — опас-
ность повреждения автомобиля!



319

Предохранители и лампы накаливания

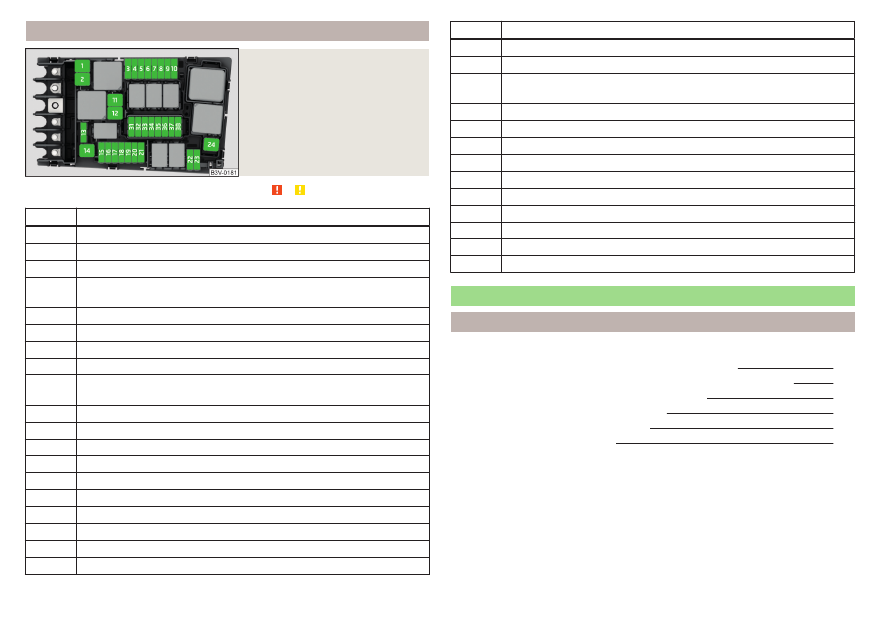

Назначение предохранителей в моторном отсеке

Илл. 363
Предохранители

Сначала прочтите и примите к сведению   и   на стр 316.

№

Потребители

1

ESC, стояночный тормоз

2

ESC

3

Система управления двигателя

4

Вентилятор радиатора, клапан регулировки давления топлива,
электрический дополнительный отопитель

5

Зажигание

6

Датчик давления в тормозной системе

7

Жалюзи радиатора, насос охлаждающей жидкости

8

Лямбда-зонд

9

Насос охлаждающей жидкости, зажигание, система предвари-
тельного накаливания, расходомер воздуха

10

Топливный насос

11

Дополнительный электрический отопитель

12

Дополнительный электрический отопитель

13

Автоматическая коробка передач

14

Обогрев ветрового стекла

15

Звуковой сигнал

16

Зажигание

17

ESC, система управления двигателя, катушка главного реле

18

Шина данных, модуль данных АКБ

19

Стеклоочиститель ветрового стекла



№

Потребители

20

Охранная сигнализация

21

Не используется

22

Система управления двигателя, стабилизатор напряжения для
автомобилей такси

23

Стартер

24

Дополнительный электрический отопитель

31

Не используется

32

Не используется

33

SCR

34

Не используется

35

Не используется

36

Не используется

37

Автономный отопитель

38

Не используется

Лампы накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Расположение ламп накаливания в передних фарах

321

Замена лампы ближнего и дальнего света (галогеновые фары)

321

Замена лампы стоп-сигнала (галогенная фара)

322

Замена лампы противотуманной фары

322

Снятие и установка заднего фонаря

323

Замена ламп заднего фонаря

323

При неуверенности мы рекомендуем производить замену ламп накалива-
ния на сервисном предприятии или обращаться к квалифицированным
специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-
ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.


