После замены лампы дальнего, ближнего света или лампы в противоту-
манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.
При выходе из строя ксеноновой газоразрядной лампы или светодиода не-
обходимо обратиться на сервисное предприятие.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 288

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к ДТП.

■

Лампы накаливания H7 и H8 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп
мы рекомендуем надеть перчатки и защитные очки.

■

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-
ждения фары.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы.

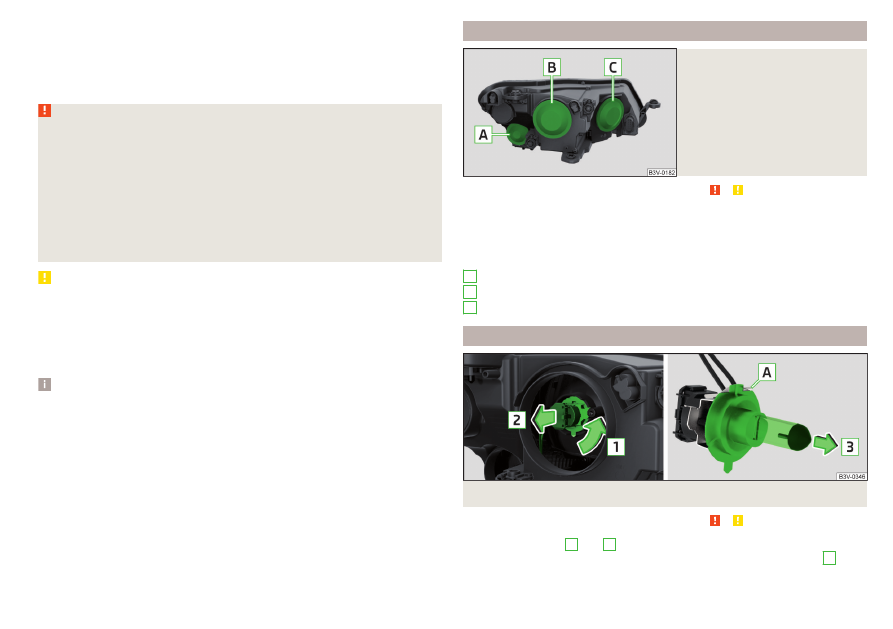

Расположение ламп накаливания в передних фарах

Илл. 364
Левая передняя фара

Сначала прочтите и примите к сведению   и   на стр 321.

Автомобиль оснащается фарами с галогенными лампами накаливания или
фарами с одной ксеноновой газоразрядной лампой и светодиодными лам-
пами.
Соответствие ламп накаливания

» илл. 364

Указатель поворота
Ближний свет с галогенной лампой/ксеноновой газоразрядной лампой
Дальний свет

Замена лампы ближнего и дальнего света (галогеновые фары)

Илл. 365  Замена лампы накаливания ближнего и дальнего света

Сначала прочтите и примите к сведению   и   на стр 321.

›

Снимите крышку

B

 или

C



» илл. 364

 на стр. 321.

›

Поверните разъём с лампой накаливания в направлении стрелки

1

» илл. 365

.





A
B
C



321

Предохранители и лампы накаливания

›

Извлеките разъём с лампой накаливания в направлении стрелки

2

.

›

Извлеките лампу из разъёма в направлении стрелки

3

.

›

Установите новую лампу в разъём так, чтобы выступ

A

 на разъёме за-

фиксировался в выемке на лампе.

›

Вставьте разъём с новой лампой накаливания в направлении, противопо-
ложном стрелке

2

, в фару.

›

Поверните разъём с новой лампой против направления стрелки

1

 до

упора.

›

Установите крышку

B

 или

C



» илл. 364

 на стр. 321.

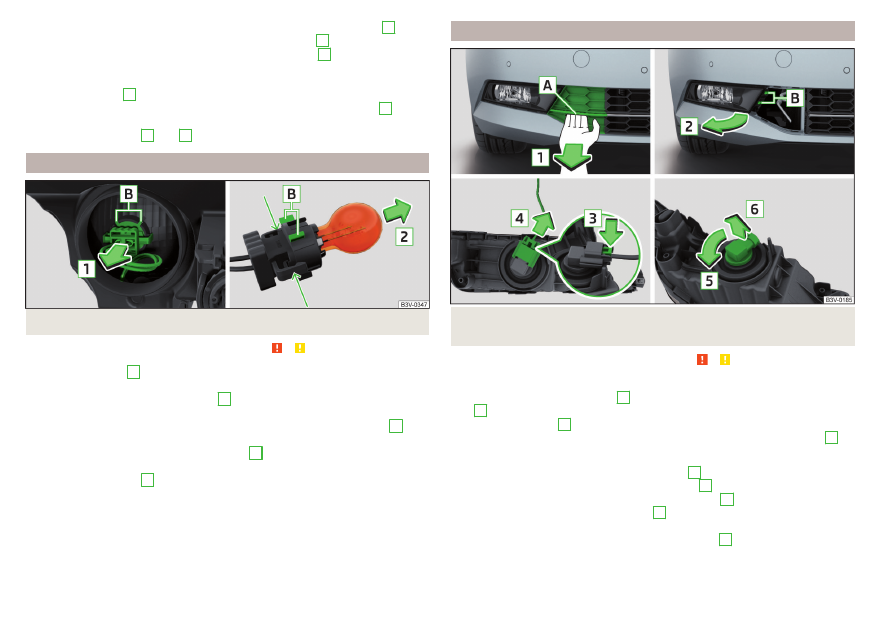

Замена лампы стоп-сигнала (галогенная фара)

Илл. 366  Замена лампы указателя поворота

Сначала прочтите и примите к сведению   и   на стр 321.

›

Снимите крышку

A



» илл. 364

 на стр. 321.

›

Извлеките разъём с лампой накаливания, покачивая его из стороны в
сторону, по направлению стрелки

1



» илл. 366

.

›

Возьмитесь за патрон лампы в местах, указанных стрелками.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой фиксаторами

B

 вверх так, чтобы фиксаторы

вошли в прорези отражателя.

›

Установите крышку

A



» илл. 364

 на стр. 321.



Замена лампы противотуманной фары

Илл. 367  Извлечение противотуманной фары/замена лампы накали-
вания

Сначала прочтите и примите к сведению   и   на стр 321.

Снятие защитной решётки и фары

›

Просуньте пальцы в прорезь

A

 и снимите решётку, потянув её по стрел-

ке

1



» илл. 367

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

Осторожно снимите противотуманную фару в направлении стрелки

2

.

Замена лампы

›

Нажмите фиксатор на разъёме по стрелке

3

.

›

Отсоедините разъём в направлении стрелки

4

.

›

Поверните патрон с лампой до упора по стрелке

5

.

›

Выньте патрон с лампой по стрелке

6

.

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

5

.

›

Подсоедините разъём.





322

Самостоятельные действия в сложных ситуациях

Установка фары и защитной решётки

›

Вставьте противотуманную фару в направлении, противоположном на-
правлению стрелки

2



» илл. 367

, и прикрутите её.

›

Установите защитную решётку и осторожно прижмите её до фиксации.

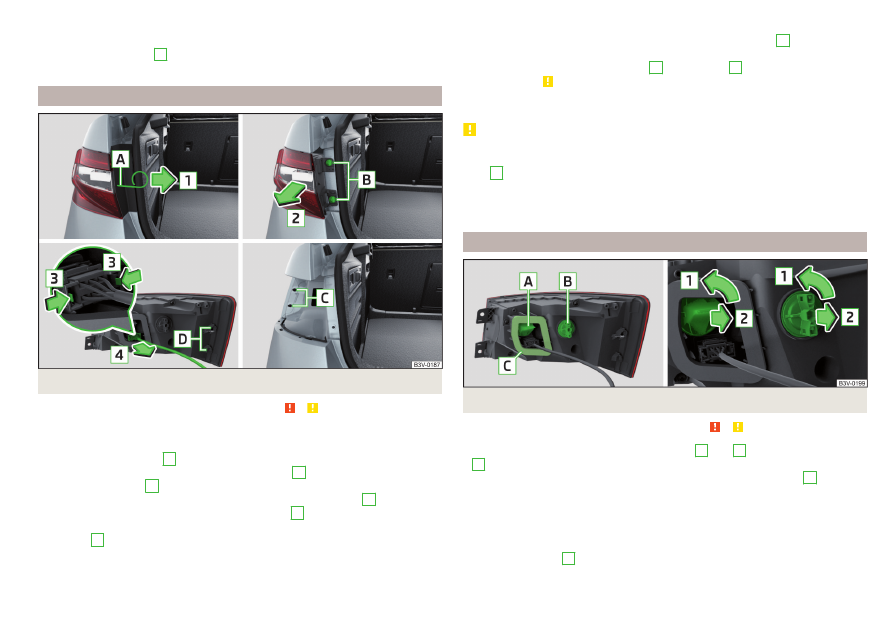

Снятие и установка заднего фонаря

Илл. 368  Снятие фонаря/отсоединение разъёма

Сначала прочтите и примите к сведению   и   на стр 321.

Снятие

›

Откройте крышку багажного отсека.

›

Вставьте в отверстие

A



» илл. 368

 съёмник колёсных колпаков.

›

Снимите крышку, потянув за крюк по стрелке

1

.

›

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

›

Возьмитесь за фонарь и осторожно выньте его по стрелке

2

.

›

Сожмите на разъёме фиксаторы по стрелкам

3

.

›

Осторожно отсоедините разъём от заднего фонаря по направлению
стрелки

4

.



Установка

›

Вдвинуть разъём в фонарь против направления стрелки

4



» илл. 368

.

Фиксаторы должны защёлкнуться.

›

Установите фонарь отверстиями

D

 на штифты

C

 и осторожно вдавите

его в кузов

»

.

›

Привинтите фонарь и установите крышку. Накладка должна быть надёж-
но закреплена.

ОСТОРОЖНО

■

При установке фонаря следите за тем, чтобы не защемить жгут проводов

между кузовом и фонарём, а также за правильностью положения уплотни-
теля

C



» илл. 369

 на стр. 323 — опасность проникновения воды и повре-

ждения электрооборудования.

■

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп заднего фонаря

Илл. 369  Задний фонарь/замена ламп накаливания

Сначала прочтите и примите к сведению   и   на стр 321.

›

Поверните патрон с лампой накаливания

А

 или

B

» илл. 369

 по стрелке

1

.

›

Выньте патрон с лампой накаливания в направлении стрелки

2

.

›

Поверните неисправную лампу в патроне против часовой стрелки и из-
влеките из патрона.

›

Вставьте новую лампу в патрон и поверните его до упора по часовой
стрелке.

›

Вставьте патрон с лампой в корпус фонаря и поверните до упора против
часовой стрелки

1

.



323

Предохранители и лампы накаливания

Технические характеристики

Технические характеристики

Основные данные автомобиля



Введение

В этой главе вы найдёте сведения по следующим темам:
Идентификационные данные автомобиля

324

Снаряжённая масса

325

Перевозимый груз

326

Замер расхода топлива и выбросов CO

2

 в соответствии с

рекомендациями ЕЭК и директивами ЕС

326

Габаритные размеры: Superb

327

Габаритные размеры: Superb Combi

328

Угол въезда

329

Данные, указанные в технической документации автомобиля, имеют прио-
ритет перед данными, содержащимися в руководстве по эксплуатации.
Тягово-динамические характеристики автомобилей приведены без учёта
негативного влияния со стороны некоторого оборудования (например,
климатической установки).
Приведённые значения были найдены по методике, которая регламенти-
руется правилами измерения эксплуатационных и технических характери-
стик транспортных средств.
Приведённые значения справедливы для базовой модели без дополни-
тельного оборудования.

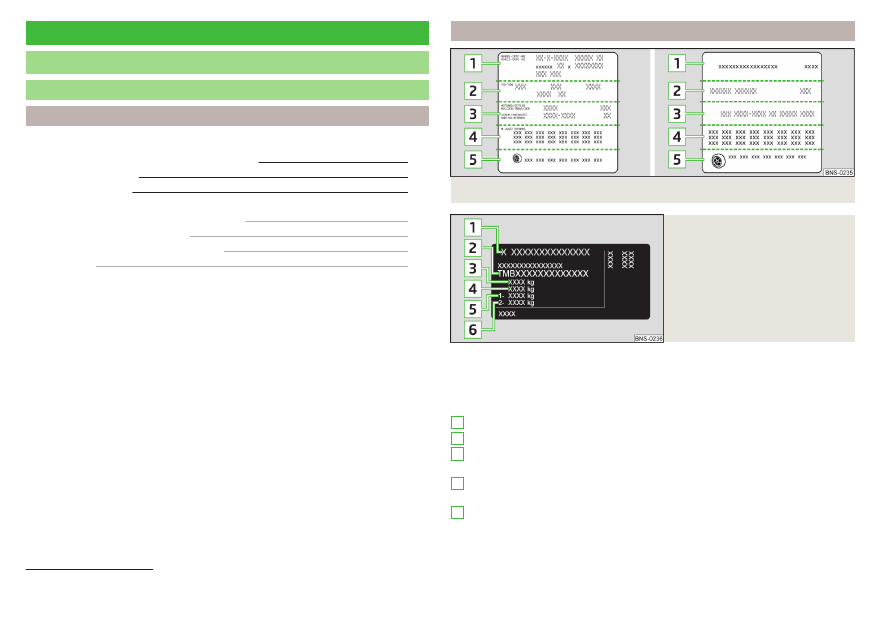

Идентификационные данные автомобиля

Илл. 370  Наклейка с данными автомобиля

Илл. 371
Заводская табличка

Наклейка с данными автомобиля
Эту наклейку

» илл. 370

 можно найти в руководстве по эксплуатации, а так-

же под напольным покрытием багажного отсека.
Наклейка содержит следующие данные.

Идентификационный номер автомобиля (VIN)
Модель а/м
буквенное обозначение коробки передач/код краски/код комплекта-
ции салона/мощность двигателя/буквенное обозначение двигателя
коды комплектации (описывают наличие и варианты исполнения раз-
личных систем, установленное оборудование и т. д.)
Допущенная размерность шины в дюймах

1)



1

2
3

4

5

1)

Не во всех странах.
