Skoda Fabia (2017 год). Руководство - часть 44

Предохранители в моторном отсеке

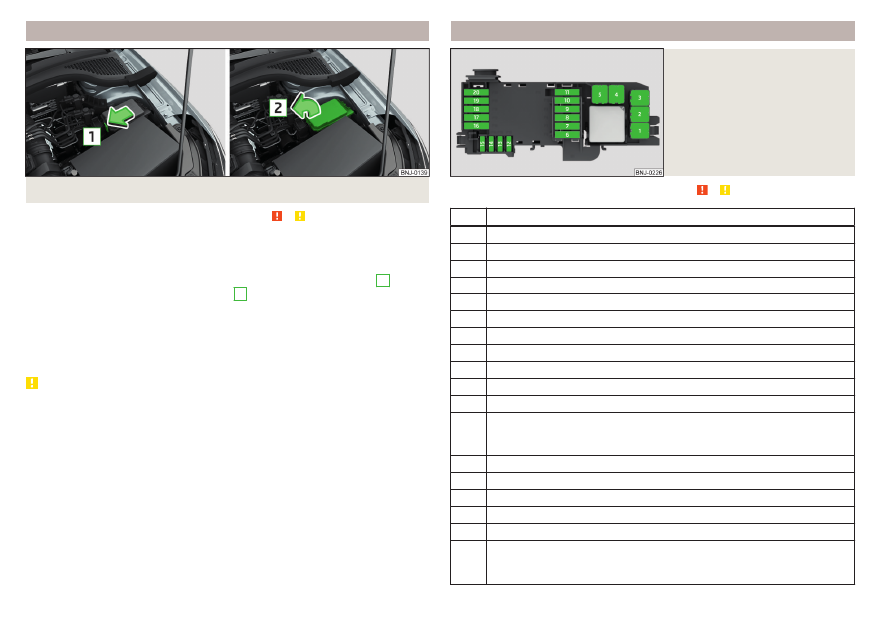

Илл. 203 Снятие крышки

Сначала прочтите и примите к сведению и на стр 173.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Отожмите клавишу блокировки крышки в направлении стрелки

и сни-

мите крышку в направлении стрелки

» илл. 203

›

Извлеките пластиковый захват из крепления на крышке блока предохра-
нителей передней панели.

›

Замените перегоревший предохранитель.

›

Установите крышку, вдавите клавишу блокировки и заприте крышку.

›

Верните захват на прежнее место.

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке всегда
правильно, иначе вода может попасть в блок предохранителей — опас-
ность повреждения автомобиля!



Назначение предохранителей в моторном отсеке

Илл. 204
Предохранители

Сначала прочтите и примите к сведению и на стр 173.

№

Потребители

Вентилятор радиатора

Система предварительного накаливания

ABS или ESC

Дополнительный электрический отопитель

Автоматическая КП

Система управления двигателя

Стеклоочиститель ветрового стекла

Модуль данных АКБ

ABS или ESC

Не используется

Форсунки, клапан дозирования топлива, клапан регулирования
давления масла, клапан переключения радиатора системы рецир-
куляции ОГ

Концевой выключатель педали тормоза

Топливный насос, насос системы охлаждения

Система управления двигателя

Стартер

Система управления двигателя

Электрический дополнительный отопитель, вентилятор радиатора,
регулятор давления наддува, датчик температуры масла, клапан
адсорбера, клапан заслонки впускного коллектора





176

Самостоятельные действия в сложных ситуациях

№

Потребители

Лямбда-зонд

Система предварительного накаливания, подогрев вентиляции
картера, катушки зажигания

Лампы накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Расположение ламп накаливания в передних фарах

178

Снятие/установка крышки в передней колёсной нише

178

Снятие/установка кронштейна горловины бачка стеклоомывателя

178

Замена лампы накаливания ближнего и дальнего света (галогенная
фара)

179

Замена лампы накаливания в указателе поворота (галогенная фара)

179

Замена лампы накаливания габаритного огня (галогенные фары)

180

Замена лампы накаливания дневного ходового огня (галогенная
фара)

180

Замена лампы накаливания ближнего света (галогенная фара)

181

Замена лампы накаливания дальнего света (галогенная фара)

181

Замена лампы накаливания указателя поворота (галогенная
прожекторная фара)

182

Замена лампы противотуманной фары

182

Замена лампы плафона освещения номерного знака

183

Снятие и установка заднего фонаря

183

Замена ламп заднего фонаря

184

При неуверенности мы рекомендуем производить замену ламп накалива-
ния на сервисном предприятии или обращаться к квалифицированным
специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-
ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-
манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.

При неисправном светодиоде обратитесь на сервисное предприятие.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 147

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к ДТП.

■

Лампы накаливания H4, H7 и H8 находятся под давлением и при заме-

не могут лопнуть — опасность травмирования! Перед заменой этих
ламп мы рекомендуем надеть перчатки и защитные очки.

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-
ждения фары.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы.

177

Предохранители и лампы накаливания

Расположение ламп накаливания в передних фарах

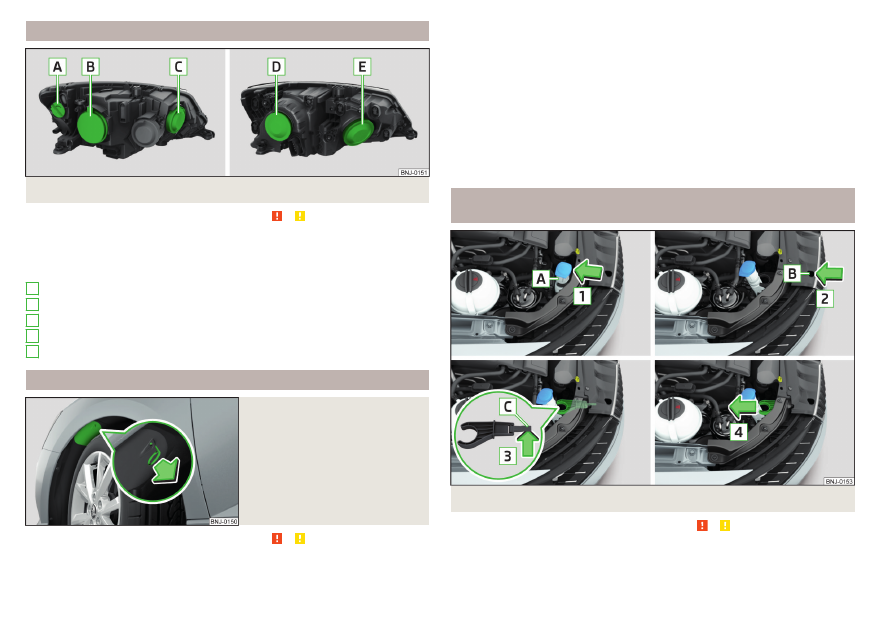

Илл. 205 галогенная фара/галогенная линзовая фара

Сначала прочтите и примите к сведению и на стр 177.

Автомобиль оборудован фарами головного света с галогенными лампами
накаливания.
Соответствие ламп накаливания

» илл. 205

Дневные ходовые огни
Ближний свет, дальний свет и габаритный огонь
Указатель поворота
Ближний свет
Дальний свет и указатель поворота

Снятие/установка крышки в передней колёсной нише

Илл. 206
Снятие пластмассовой крышки

Сначала прочтите и примите к сведению и на стр 177.

Для замены некоторых ламп необходимо снять крышку в передней колёс-
ной нише.



A
B
C
D
E



Информация о том, необходимо ли снимать крышку, приведена в описа-
нии процесса замены соответствующей лампы.

Снятие

›

Поверните переднее колесо в направлении к центру автомобиля.

›

Вставьте скобу для снятия колпаков колёс

» стр. 161

, Набор бортового

инструмента в выемку в крышке.

›

Снимите крышку, потянув за крюк в направлении стрелки

» илл. 206

Установка

›

Установите крышку в соответствующий проём и придавите.

Крышка должна надёжно зафиксироваться.

Снятие/установка кронштейна горловины бачка
стеклоомывателя

Илл. 207 Снятие кронштейна горловины бачка стеклоомывателя

Сначала прочтите и примите к сведению и на стр 177.

Для замены некоторых ламп необходимо снять кронштейн горловины
бачка стеклоомывателя. Кронштейн находится в моторном отсеке спереди
справа.





178

Самостоятельные действия в сложных ситуациях

Информация о том, необходимо ли снимать кронштейн горловины бачка
стеклоомывателя, приведена в описании процесса замены соответствую-
щей лампы.

Снятие

›

Освободите горловину бачка омывателя

из кронштейна в направле-

нии стрелки

» илл. 207

›

Вставьте палец в выемку

в направлении стрелки

и приподнимите

защёлку

в направлении стрелки

›

Снимите кронштейн горловины бачка омывателя в направлении стрелки

Установка

›

Вставьте кронштейн горловины бачка омывателя в направлении, проти-
воположном стрелке

» илл. 207

Кронштейн должен надёжно зафиксироваться.

›

Вставьте горловину бачка омывателя в кронштейн в направлении, проти-
воположном стрелке

Замена лампы накаливания ближнего и дальнего света
(галогенная фара)

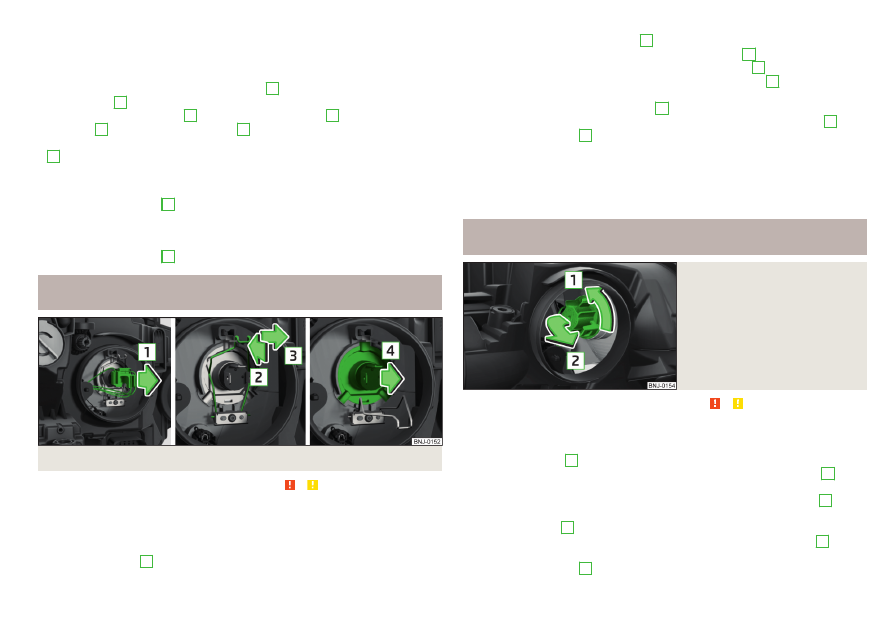

Илл. 208 Замена лампы накаливания ближнего и дальнего света

Сначала прочтите и примите к сведению и на стр 177.

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 178

Для замены лампы в правой фаре сначала снимите кронштейн горловины
бачка стеклоомывателя

» стр. 178

›

Снимите крышку

» илл. 205

на стр. 178.



›

Нажмите фиксатор разъёма и покачивающими движениями извлеките
разъём в направлении стрелки

» илл. 208

›

Вдавите пружинную скобу в направлении стрелки

›

Отпустите пружинную скобу в направлении стрелки

›

Извлеките неисправную лампу в направлении стрелки

›

Установите новую лампу в фару и закрепите пружинную скобу в направ-
лении, противоположном стрелке

›

Подсоедините разъём в направлении, противоположном стрелке

›

Установите крышку

» илл. 205

на стр. 178.

После замены лампы в правой фаре установите на место кронштейн гор-
ловины бачка стеклоомывателя

» стр. 178

›

Установите соответствующую крышку в передней колёсной нише

» стр. 178

Замена лампы накаливания в указателе поворота (галогенная
фара)

Илл. 209
Замена лампы накаливания в
переднем указателе поворота

Сначала прочтите и примите к сведению и на стр 177.

Перед заменой лампы в правой фаре сначала снимите кронштейн горло-
вины бачка стеклоомывателя

» стр. 178

›

Снимите крышку

» илл. 205

на стр. 178.

›

Поверните патрон с лампой накаливания в направлении стрелки

» илл. 209

›

Извлеките патрон с лампой накаливания в направлении стрелки

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-
ложном стрелке

›

Поверните патрон с новой лампой против направления стрелки

до

упора.

›

Установите крышку

» илл. 205

на стр. 178.



179

Предохранители и лампы накаливания
