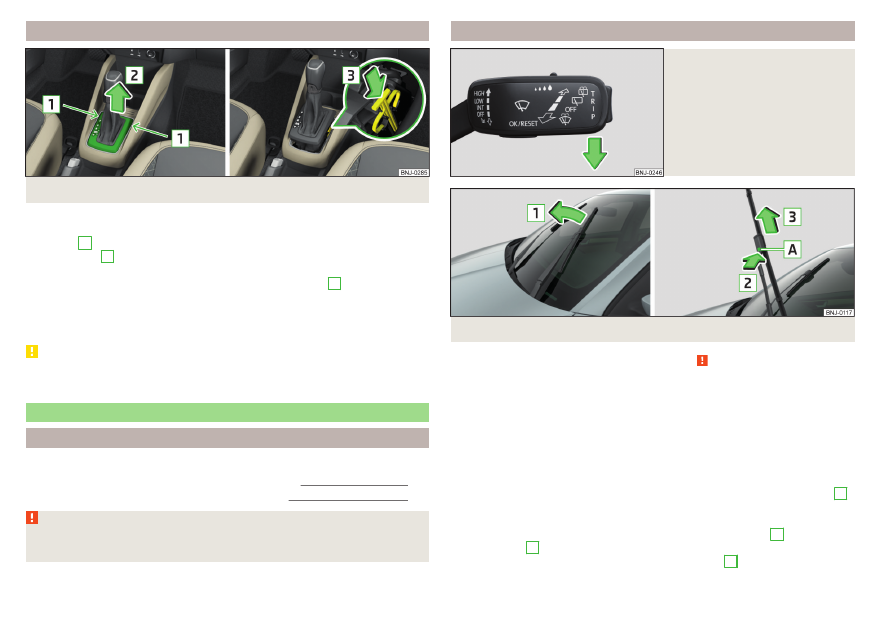

Аварийная разблокировка рычага селектора

Илл. 196  Снятие крышки/разблокировка рычага селектора

›

Затяните стояночный тормоз.

›

Вставьте шлицевую отвёртку или подобный инструмент в щель в области
стрелки

1



» илл. 196

 и осторожно приподнимите облицовку в направле-

нии стрелки

2

.

›

Поднимите заднюю часть облицовки рукой.

›

Нажмите на жёлтую пластмассовую деталь по стрелке

3

, одновременно

нажмите кнопку разблокировки рычага селектора и переведите рычаг в
положение N.

При возврате в положение P рычаг селектора снова блокируется.

ОСТОРОЖНО

Следите за тем, чтобы, снимая облицовку, не повредить отвёрткой другие
детали.

Замена щёток стеклоочистителя



Введение

В этой главе вы найдёте сведения по следующим темам:
Замена щёток стеклоочистителя ветрового стекла

172

Замена щётки стеклоочистителя заднего стекла

173

ВНИМАНИЕ

В целях безопасности меняйте щётки стеклоочистителя один — два ра-
за в год.

Замена щёток стеклоочистителя ветрового стекла

Илл. 197
Установка поводков стеклоочи-
стителя в сервисное положение

Илл. 198  Замена щётки стеклоочистителя ветрового стекла

Сначала прочтите и примите к сведению   на стр 172.

Перед заменой щёток необходимо закрыть капот и установить поводки
щёток в сервисное положение.

Установка в сервисное положение

›

Включите и снова выключите зажигание.

›

В течение 10 секунд нажмите переключатель по стрелке

» илл. 197

 и

удерживайте его примерно 2 секунды.

Снятие щётки стеклоочистителя

›

Откиньте поводок стеклоочистителя от стекла в направлении стрелки

1

» илл. 198

.

›

Откиньте щётку в том же направлении до упора.

›

Удерживая поводок неподвижным, нажмите на фиксатор

A

 в направле-

нии стрелки

2

.

›

Снимите щётку с поводка в направлении стрелки

3

.





172

Самостоятельные действия в сложных ситуациях

Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.

›

Включите зажигание и нажмите переключатель в направлении стрелки

» илл. 197

.

Поводки щёток устанавливаются в исходное положение.

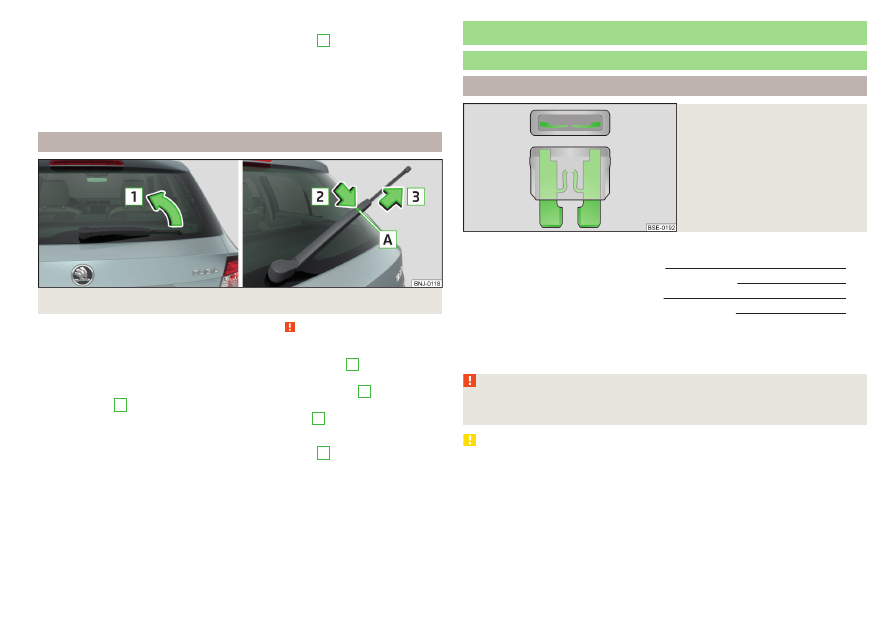

Замена щётки стеклоочистителя заднего стекла

Илл. 199  Замена щётки стеклоочистителя заднего стекла

Сначала прочтите и примите к сведению   на стр 172.

Снятие щётки стеклоочистителя

›

Отведите поводок щётки

» стр. 173

 от стекла по стрелке

1



» илл. 199

.

›

Откиньте щётку в том же направлении до упора.

›

Удерживая поводок неподвижным, нажмите на фиксатор

A

 в направле-

нии стрелки

2

.

›

Снимите щётку с поводка в направлении стрелки

3

.

Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.



Предохранители и лампы накаливания

Предохранители



Введение

Илл. 200
Перегоревший предохранитель

В этой главе вы найдёте сведения по следующим темам:
Предохранители в передней панели

174

Назначение предохранителей в передней панели

174

Предохранители в моторном отсеке

176

Назначение предохранителей в моторном отсеке

176

Отдельные цепи защищены плавкими предохранителями. Перегоревший
предохранитель можно узнать по выгоревшей металлической проволочке

» илл. 200

.

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочесть и
принять к сведению предупреждающие указания

» стр. 147

.

ОСТОРОЖНО

■

Замените неисправный предохранитель на новый того же номинала.

■

Если новый предохранитель снова быстро перегорел, обратитесь за по-

мощью на сервисное предприятие.

■

Никогда «не ремонтируйте» предохранители и не заменяйте их предо-

хранителями большего номинала — опасность возгорания, опасность по-
вреждения другой электрической системы.



173

Предохранители и лампы накаливания

Примечание

■

Рекомендуем всегда возить с собой запасные предохранители.

■

К одному предохранителю могут относиться несколько потребителей. К

одному потребителю могут относиться несколько предохранителей.

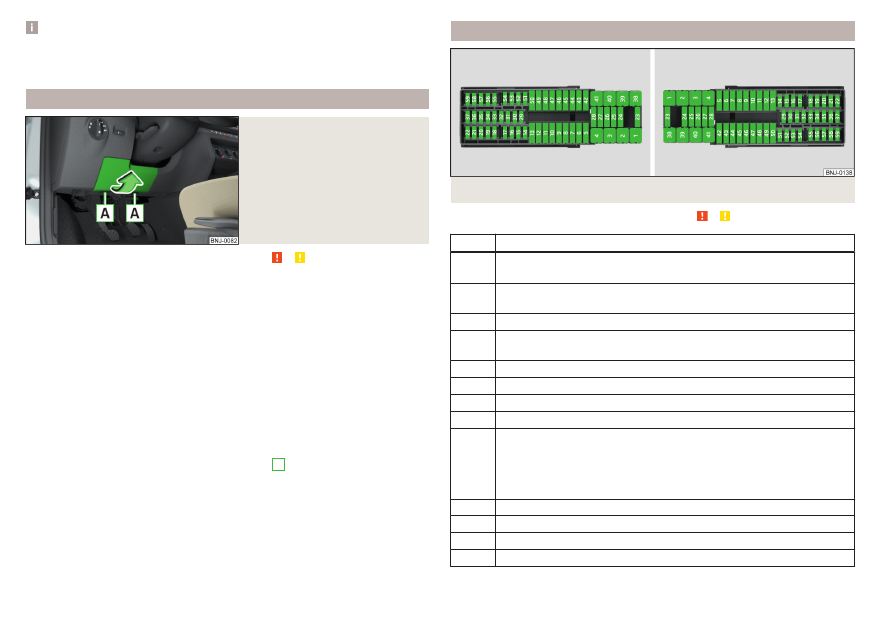

Предохранители в передней панели

Илл. 201
Снятие крышки

Сначала прочтите и примите к сведению   и   на стр 173.

Предохранители расположены на нижней стороне передней панели под
крышкой.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Снимите крышку блока предохранителей в направлении стрелки

» илл. 201

.

›

Извлеките из креплений в крышке пластмассовый захват для предохра-
нителей.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место
новый предохранитель.

›

Верните захват на прежнее место.

›

Установите в переднюю панель только верхний край крышки.

›

Нажмите на нижний край крышки в области

A

.



Назначение предохранителей в передней панели

Илл. 202  Предохранители: а/м с левым рулём/а/м с правым рулём

Сначала прочтите и примите к сведению   и   на стр 173.

№

Потребители

1

Освещение - правая сторона, габаритные огни, верхний стоп-сиг-
нал

2

Центральный замок, омыватель ветрового и заднего стекла
(только с KESSY или с ACC)

3

Зажигание

4

Освещение — правая сторона, задний противотуманный фонарь,
фонарь подсветки номерного знака

5

Электрический стеклоподъёмник двери водителя

6

Освещение салона

7

Звуковой сигнал

8

ТСУ — левый фонарь

9

Подрулевой рычаг, блок управления двигателя (только без
KESSY), автоматическая коробка передач (только без KESSY), ав-
томатическая коробка передач (только без KESSY), ESC (только
без KESSY), ТСУ (только без KESSY), усилитель рулевого управле-
ния (только без KESSY)

10

Электрический стеклоподъёмник задней левой двери

11

Омыватель фар

12

Дисплей информационно-командной системы Infotainment

13

Розетка 12 В в багажном отсеке





174

Самостоятельные действия в сложных ситуациях

№

Потребители

14

Подрулевой рычаг, переключатель освещения, блокировка из-
влечения ключа зажигания (автоматическая коробка передач),
диагностический разъём, световой сигнал, SmartGate, датчик до-
ждя, датчик освещения, камера заднего вида

15

Климатическая установка, автоматическая коробка передач

16

Комбинация приборов

17

Охранная сигнализация, звуковой сигнал

18

Не используется

19

Не используется

20

Не используется

21

Не используется

22

Омыватель ветрового и заднего стекла (только без KESSY или без
ACC)

23

Не используется

24

Вентилятор климатической установки, отопитель, климатическая
установка, отопитель

25

Не используется

26

Подогрев передних сидений

27

Стеклоочиститель заднего стекла.

28

Не используется

29

Подушка безопасности

30

Электрические стеклоподъёмники, переключатель освещения,
выключатель фонаря заднего хода, регулировка наружных зер-
кал заднего вида, питание центральной панели клавиш, питание
боковой панели клавиш, внутреннее зеркало заднего вида, кли-
матическая установка, парковочный ассистент

31

Топливный насос, вентилятор радиатора, круиз-контроль, омыва-
тель ветрового и заднего стекла, пуск двигателя

32

Диагностический разъём, корректор фар

33

Выключатель педали сцепления

34

Обогрев форсунок стеклоомывателя

35

Не используется

36

Подогрев передних сидений

37

Радар

№

Потребители

38

Не используется

39

Дополнительный электрический отопитель

40

Не используется

41

Обогрев заднего стекла

42

Электрический стеклоподъёмник двери переднего пассажира

43

Электрическая розетка тягово-сцепного устройства

44

Прикуриватель, розетка 12 В

45

Электрический стеклоподъёмник задней правой двери

46

Омыватель переднего и заднего стекла, подрулевой рычаг

47

Электрическая розетка тягово-сцепного устройства

48

ТСУ — правый фонарь

49

Топливный насос

50

Система Infotainment

51

Обогрев наружных зеркал

52

KESSY

53

Блокировка рулевой колонки KESSY

54

Не используется

55

Подогрев передних сидений

56

Не используется

57

Не используется

58

Не используется

59

Не используется

175
