Skoda Fabia (2000+). Снятие и установка бокового сопла на панели приборов

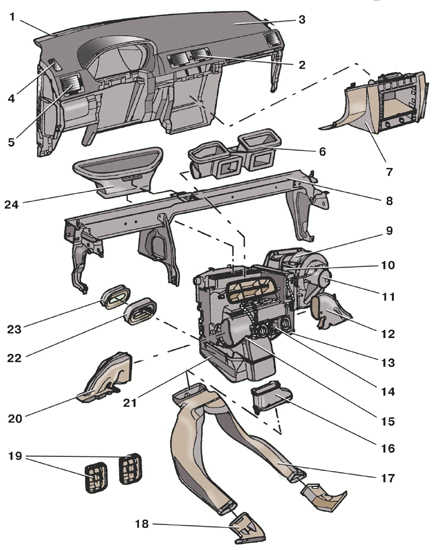

Элементы отопителя

1 – решетка обдува ветрового стекла;
2 – центральные сопла;
3 – панель приборов;
4 – решетка обдува бокового стекла;
5 – боковое сопло;
6 – воздуховод центральных сопел;
7 – кожух центральной консоли;
8 – кронштейн панели приборов;
9 – отопитель;
10 – дополнительный резистор;
11 – вентилятор отопителя;
12 – воздуховод обдува ног переднего пассажира;

13 – фильтр;
14 – панель управления отопителем;
15 – трос привода отопителя;
16 – переходник нижнего воздуховода;
17 – нижний воздуховод;
18 – сопла обдува для задних
пассажиров;
19 – решетка вытяжной вентиляции;
20 – воздуховод обдува ног водителя;
21 – кожух радиатора отопителя;
22 – уплотнитель отопителя в сборе;
23 – уплотнитель щита передка;
24 – воздуховод обдува ветрового стекла

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев отверткой в местах расположения фиксаторов (в верхней и нижней части корпуса сопла), выньте корпус с боковым соплом 5 (см. рис. Элементы отопителя) из панели 3 приборов.

2. Установите корпус с боковым соплом в обратном порядке.
