Skoda Fabia (2000+). Снятие и установка панели приборов

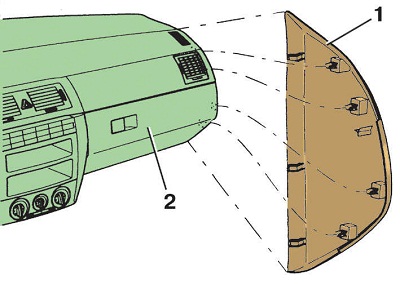

Снятие боковой облицовки панели приборов

1 – боковая облицовка;

2 – панель приборов

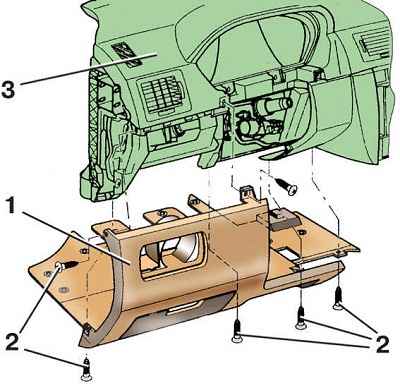

Снятие нижней облицовки панели приборов

1 – нижняя облицовка;

2 – винты;

3 – панель приборов

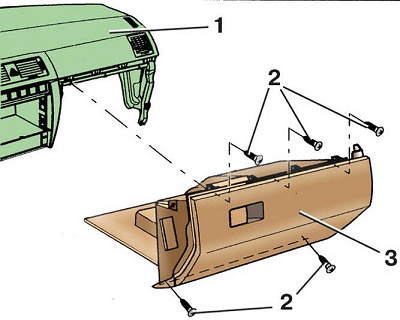

Снятие вещевого ящика

1 – панель приборов;

2 – винты;

3 – вещевой ящик

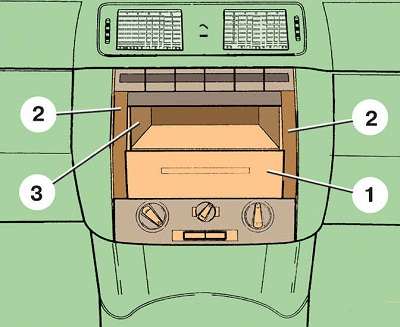

Центральная консоль панели приборов

1 – вещевой ящик;

2 – облицовка центральной консоли;

3 – внутренняя часть центральной
консоли

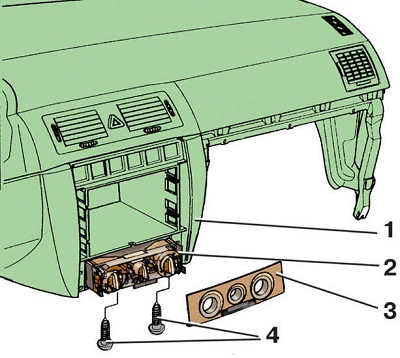

Снятие облицовки управления отопителем

1 – панель приборов;

2 – панель управления отопителем;

3 – облицовка панели;

4 – винты

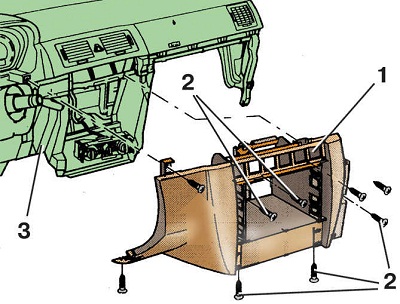

Снятие кожуха центральной консоли

1 – кожух;

2 – винты;

3 – панель приборов

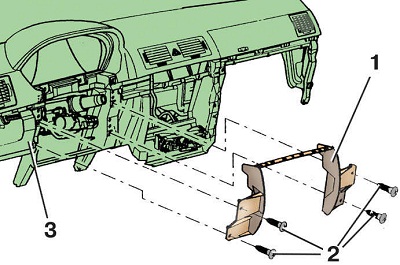

Снятие усилителя панели приборов

1 – усилитель;

2 – винт;

3 – панель приборов

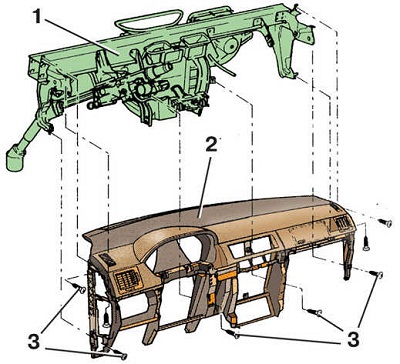

Снятие панели приборов

1 – кронштейн панели приборов;

2 – панель приборов;

3 – винт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите рулевое колесо, верхний и нижний кожухи рулевой колонки, возвратное и контактное кольца (см. подраздел 8.1, подраздел 8.2, подраздел 8.3.1).

3. Снимите комбинацию приборов (см. подраздел 10.4).

4. Снимите подрулевой переключатель (см. подраздел 10.11).

5. Аккуратно поддев отверткой в местах крепления защелок, снимите боковые облицовки 1 (см. рис. Снятие боковой облицовки панели приборов) с обеих сторон панели 2 приборов.

6. Снимите панель центрального переключателя (см. подраздел 10.11).

7. Выньте блок предохранителей из панели приборов (см. подраздел 10.1).

8. Снимите диагностическую колодку, расположенную в вещевом ящике со стороны водителя.

9. Отверните винты 2 (см. рис. Снятие нижней облицовки панели приборов) крепления и снимите нижнюю облицовку 1 панели приборов со стороны водителя.

10. Отверните винты 2 (см. рис. Снятие вещевого ящика) крепления и снимите с панели приборов вещевой ящик 3 со стороны пассажира.

11. Выньте из панели приборов радиооборудование.

12. Снимите с панели приборов выключатели (см. рис. подраздел 10.11).

13. Аккуратно поддев отверткой, снимите облицовки 2 (см. рис. Центральная консоль панели приборов) центральной консоли панели приборов.

14. Снимите вещевой ящик 1 центральной консоли.

15. Аккуратно поддев отверткой по бокам, снимите внутреннюю часть 3 центральной консоли.

16. Аккуратно поддев отверткой, снимите облицовку 3 (см. рис. Снятие облицовки управления отопителем) панели управления отопителем.

17. Отверните два винта 4 крепления панели 2 управления отопителем.

18. Отверните девять винтов 2 (см. рис. Снятие кожуха центральной консоли) крепления и снимите кожух 1 центральной консоли панели приборов, протолкнув внутрь панель управления отопителем.

19. Отверните четыре винта 2 (см. рис. Снятие усилителя панели приборов) крепления и снимите усилитель 1 панели приборов.

20. Снимите центральные сопла с панели приборов (см. подраздел 11.8.1).

21. Отверните восемь винтов 3 (см. рис. Снятие панели приборов) крепления и снимите панель 2 приборов с кронштейна 1.

22. Установите панель приборов в обратном порядке.
