Skoda Fabia (2000+).
Снятие и установка тягово-сцепного устройства

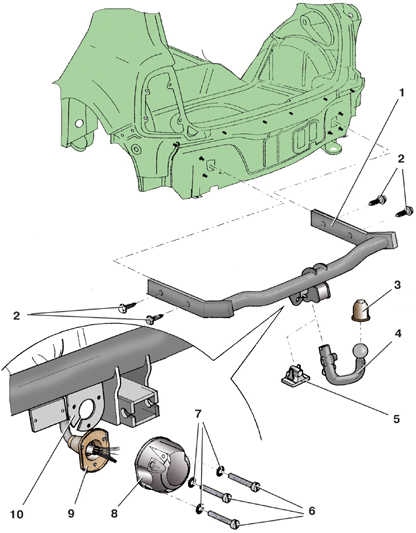

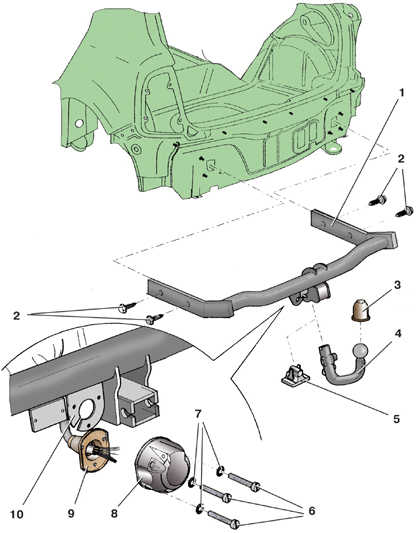

Детали тягово-сцепного устройства
1 – тягово-сцепное устройство;
2 – болты;
3 – защитный колпачок;
4 – крюк с шаровой головкой;
5 – заглушка;
|
6 – винт;
7 – шайбы;
8 – розетка;
9 – уплотнитель;
10 – кронштейн розетки |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
крюк 4 (см. рис. Детали
тягово-сцепного устройства)
тягово-сцепного устройства в соответствии с
прилагаемой к нему инструкцией и установите
вместо него заглушку 5. |
2. Снимите
задний буфер. |
3. Отверните
три винта 6 крепления и снимите розетку 8,
отсоединив от нее провода. |
4. Выньте
жгут проводов из кронштейна 10 на тягово-сцепном
устройстве. |
5. Отверните
четыре болта 2 и снимите тягово-сцепное
устройство 1 с автомобиля. |
6. Установите
тягово-сцепное устройство в обратном порядке. |
|
Моменты затяжки, Н·м
Болт крепления
тягово-сцепного устройства |
70
|
Винт крепления
розетки |
2,5
|
