Skoda Fabia (2000+).
Регулятор давления (на моделях без ABS)

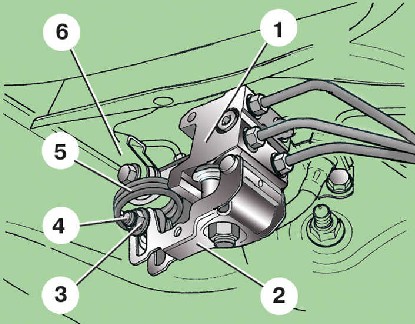

Установка регулятора давления на
автомобиле
|
1 – регулятор давления;
2 – рычаг;
3 – гайка;
4 – болт;
5 – нагрузочная пружина;
6 – кронштейн на балке задней подвески |

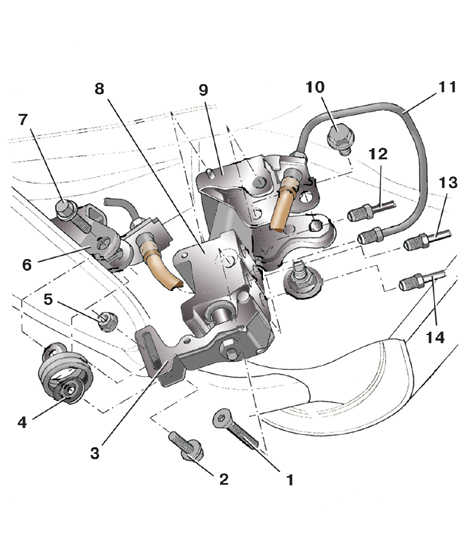

Детали регулятора давления
1, 2, 7, 10 – болты;
3 – рычаг;
4 – нагрузочная пружина;
5 – гайка;
6 – кронштейн на балке задней
подвески;
8 – регулятор давления;
|
9 – кронштейн;
11 – тормозная трубка, идущая к заднему левому тормозному
механизму;
12 – тормозная трубка, идущая к заднему правому тормозному
механизму;
13, 14 – тормозная трубка, идущая от главного цилиндра |
Регулятор давления, установленный перед балкой заднего моста,
препятствует преждевременной блокировке задних колес относительно
передних. Это позволяет эффективнее использовать тормозные свойства
автомобиля и предотвратить возможный занос автомобиля.
Предупреждение
Регулятор
давления ремонту не подлежит, в случае неисправности его необходимо
заменить в сборе.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ |
На автомобиле, стоящем на земле, помощник должен
резко нажать на педаль тормоза – рычаг
регулятора должен перемещаться. В противном
случае регулятор давления неисправен и его
необходимо заменить. |
|
Регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Если
регулятор давления правильно отрегулирован, при
торможении на горизонтальном участке дороги с
твердым покрытием передние колеса должны
блокироваться немного раньше задних. |
2. Если
задние колеса блокируются раньше передних,
предварительную регулировку можно выполнить,
ослабив нагрузочную пружину 5 (см. рис. Установка
регулятора давления на автомобиле) (для
этого ослабьте гайку ее крепления на рычаге). |
3. Если
передние колеса блокируются намного раньше
задних – натяните пружину. |
4. Более
точную регулировку с помощью специальных
приспособлений можно выполнить на станции
технического обслуживания. |
|
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите
под регулятор давления емкость для сбора
тормозной жидкости, которая будет вытекать из
него при снятии. |
2. Промаркируйте
тормозные трубки 11–14 (см. рис. Детали
регулятора давления), подсоединенные к
регулятору давления, чтобы не перепутать их при
установке. |
3. Отвернув
гайки крепления, отсоедините от регулятора
четыре тормозные трубки. Заглушите отверстия
трубок. |
4. Отсоедините
рычаг 3 регулятора от нагрузочной пружины 4,
отвернув гайку 5 и вынув болт 2. |
5. Отверните
болт 1 с внутренним шестигранником и снимите
регулятор давления с кронштейна на кузове. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите
регулятор давления в обратном порядке. |
2. После
установки долейте жидкость в бачок и прокачайте
тормозную систему (см. подраздел
9.9.6). |
3. Отрегулируйте
регулятор давления (см. выше). |
|
Моменты затяжки, Н·м
Болт крепления
регулятора давления |
20
|
Гайка
крепления рычага регулятора давления к нагрузочной пружине |
20
|
Гайки
крепления тормозных трубок |
14
|
