1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
вещевой ящик со стороны водителя. |
3. Отверните
болт крепления и снимите воздуховод обдува ног
водителя (см. подраздел
11.6). На моделях, оборудованных
системой «Комфорт», снимите центральный блок
управления. |
4. Снимите
выключатель сигнала торможения (см. подраздел
9.10.7). |
5. Отсоедините
колодку от датчика положения педали
акселератора. |
6. Отсоедините
педаль тормоза от толкателя вакуумного
усилителя. |
7. Для

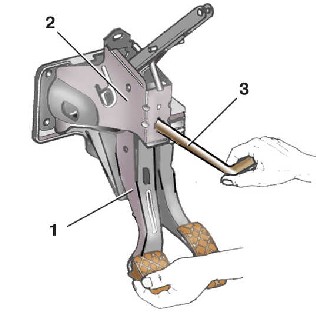

этого нажмите до упора на педаль 1 (см. рис. Отсоединение
педали тормоза от толкателя вакуумного усилителя)
тормоза и вставьте подходящий металлический
стержень 3 в отверстия для выключателя сигнала
торможения кронштейна 2 и педали. |
8. Потяните
педаль 1 на себя, выдавив из фиксатора в педали
с помощью стержня шаровой наконечник толкателя 7

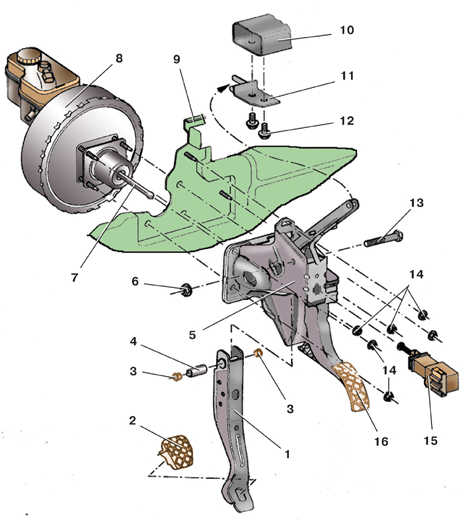

(см. рис. Педальный
узел). |
9. Отверните
две пластмассовые гайки 1 (см. рис. Крепление
кожуха карданного вала рулевой колонки)
крепления кожуха карданного вала рулевой колонки
и снимите кожух 2. |
10. Отверните
шесть гаек 2 и 5 крепления кронштейна педального

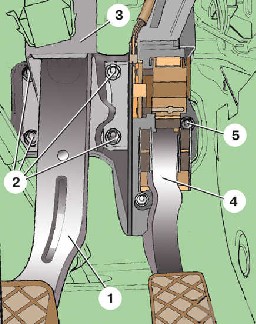

узла (см. рис. Крепление
педального узла –
верхней гайки на этом рисунке не видно, все
гайки показаны на рис. Педальный
узел, поз. 14). |
11. Снимите
со шпилек педальный узел. |
