Двигатели Scania четвёртой серии. Руководство - часть 118

03:04-04

©

29

Электрические разъемы
на блоке управления

Снятие

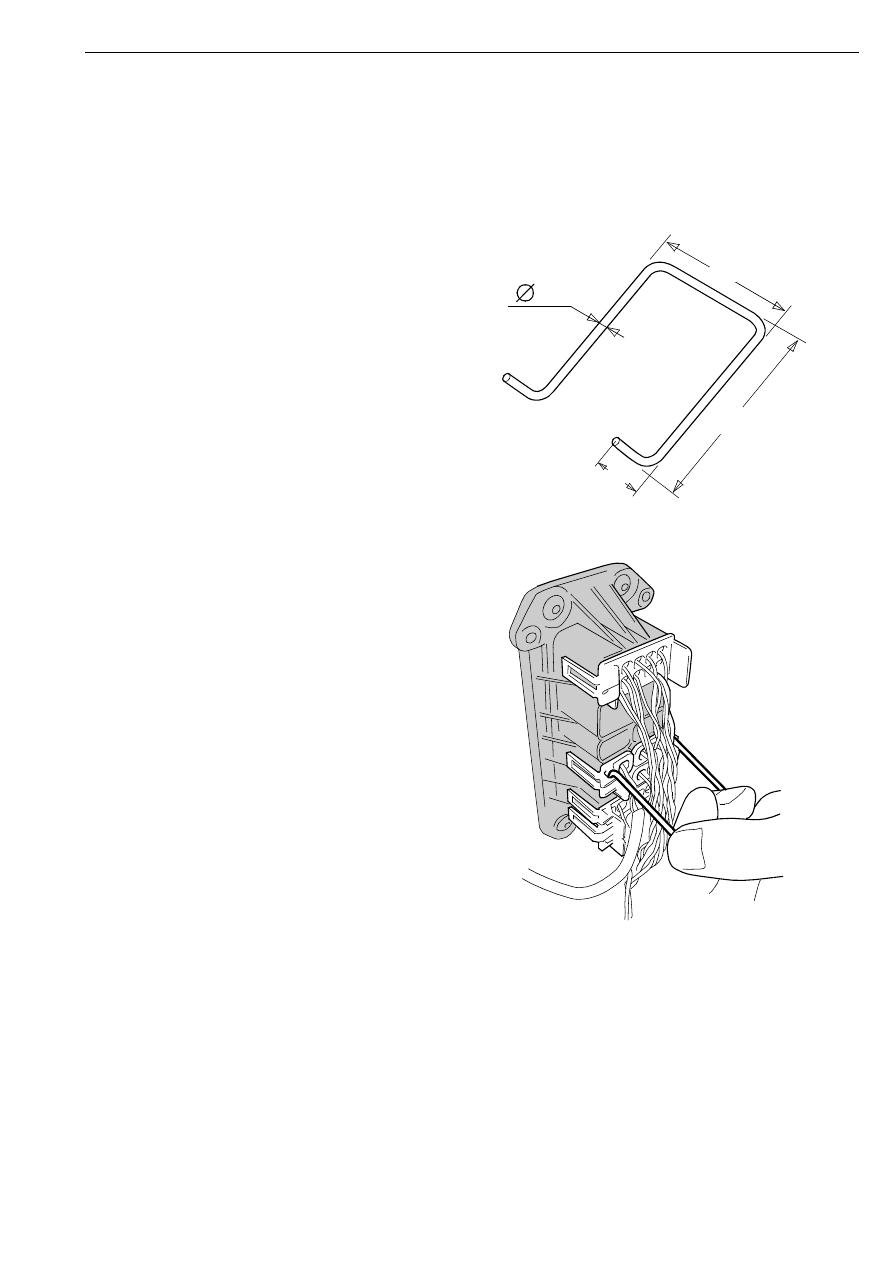

Для того чтобы облегчить демонтаж
разъемов, рекомендуется использовать
простое приспособление из стальной
проволоки, показанное на рис.

15

2.5

42

60

1

27 210

1

2

7

 2

1

1

Электрические разъемы на блоке управления

©

1 713 553

03:04-04

Издание  5

ru

Топливная система Scania HPI с

блоком управления EDC S6

Описание процедуры

1

26 715

2

©

03:04-04

Содержание

Общие положения

......................................................................................... 3

Снятие насос-форсунок

......................................................................................... 4

Установка насос-форсунок

......................................................................................... 5

Регулировка клапанных зазоров и
усилия закрывания насос-
форсунок

......................................................................................... 7

Проверка давления и расхода в
топливной системе

....................................................................................... 10

Проверка герметичности
топливной системы

........................................................................................15

Обеспечение баланса цилиндров

........................................................................................16

Замена топливного фильтра

........................................................................................18

Удаление воздуха из топливной
системы

....................................................................................... 21

Топливная рампа, блок клапанов и
электромагнитные клапаны

Снятие и установка ................................................... 22
Клапан отсечки топлива .......................................... 24

Топливопровод

Снятие .......................................................................... 25
Установка.................................................................... 28

Электрические разъемы на блоке
управления

Снятие .......................................................................... 29



Содержание

03:04-04

©

3

Общие положения

!

ПРЕДOCTEРЕЖЕНИЕ!

Высокое напряжение! Не прикасайтесь к
электрическим разъемам
электромагнитных клапанов, а также к
проводам и контактным выводам на
блоке управления при работающем
двигателе или при пробных включениях
электромагнитных клапанов с помощью
команд программы "Scania diagnos".
Блок управления вырабатывает
импульсные сигналы управления
электромагнитными клапанами.
Напряжение сигналов управления
составляет 120 В.

Блок управления вырабатывает импульсные
сигналы управления электромагнитными
клапанами. Напряжение сигналов управления
составляет 120 В. При этом в цепях
управления электромагнитными клапанами
возникает электрический ток силой 7,5 А,
который обеспечивает открытие
электромагнитных клапанов насос-форсунок.
Затем напряжение падает до 24 В, а ток - до
3,75 A.

Общие положения
