4

©

03:04-04

Снятие насос-форсунок

Условия: Крышка клапанного механизма, ось
в сборе с коромыслами и траверсы привода
клапанов сняты. Все демонтированные
элементы должны быть соответствующим
образом отмечены, чтобы при сборке их
можно было установить на свои места.

Применяемые инструменты и
оборудование

1

Отверните болт крепления скобы.

Номер

Наименование

Рисунок

Комплект инструментов

588 476

Монтажная лопатка

D2

11

8 214

B

117893

2

Снимите насос-форсунку с помощью
монтажной лопатки 588 476.

B

117

894

Снятие насос-форсунок

03:04-04

©

5

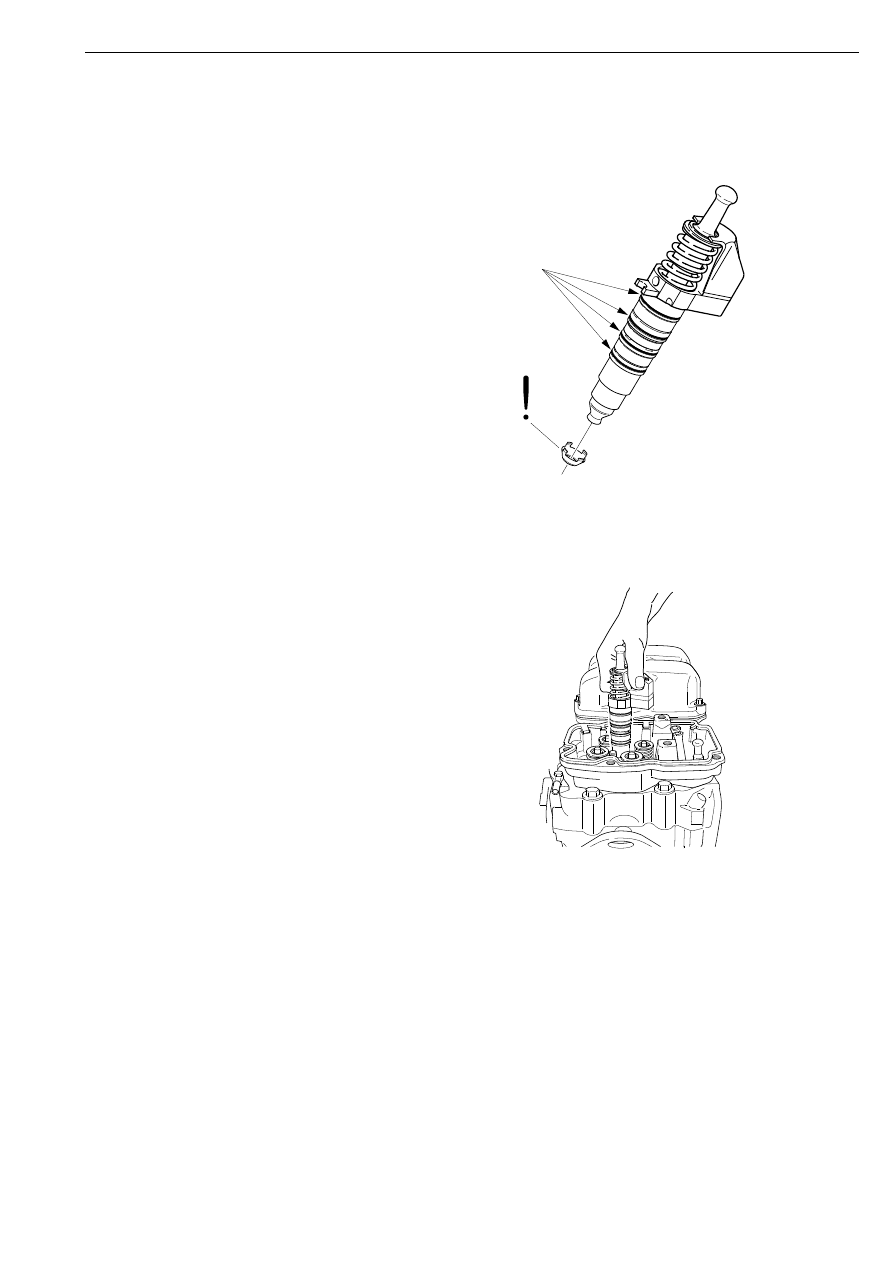

Установка насос-форсунок

1

Установите новые уплотнительные
кольца. Смажьте уплотнительное кольцо
моторным маслом.

2

Установите на насос-форсунку новую
медную шайбу.

1

18 386

3

Установите насос-форсунку в гнездо
головки цилиндра и усилием руки
опустите ее насколько возможно.

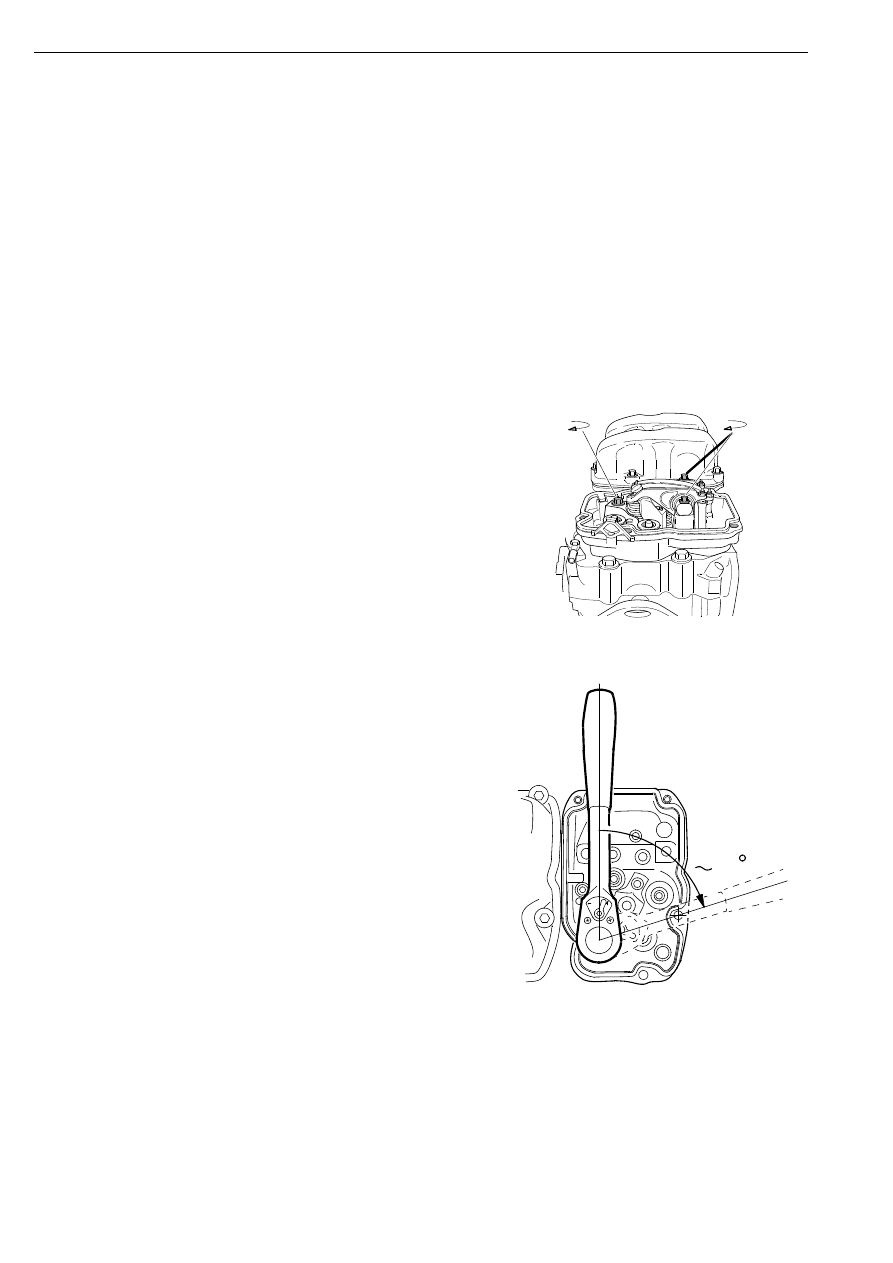

4

Установите скобу и вверните болт.
Запрессуйте насос-форсунку на место,
затянув болт.

5

Выверните болт.

1

18 406

Установка насос-форсунок

6

©

03:04-04

6

С помощью динамометрического ключа
затяните болт крепления скобы
моментом 20 Нм. Затем замените
динамометрический ключ рукояткой с
храповиком и доверните болт на угол 75°.
См. рис.

ВНИМАНИЕ! При угловой затяжке болтов
крепления скобы насос-форсунки системы
HPI не следует использовать метки на
крышке головки цилиндров, поскольку они
для этого не предназначены.

ВНИМАНИЕ! Проверьте, чтобы
регулировочные винты коромысел были
вывернуты.

7

Установите на место ось в сборе с
коромыслами. Момент затяжки 105 Нм.

ВНИМАНИЕ! Проследите за тем, чтобы
штанги толкателей и траверсы привода
клапанов находились в правильном
положении.

8

Отрегулируйте зазоры в клапанном
механизме и усилие закрывания насос-
форсунки.

o

118 42

5

105 Nm

20Nm + 75

75

118

 4

7

9

Установка насос-форсунок

03:04-04

©

7

Регулировка клапанных зазоров и усилия закрывания
насос-форсунок

Спецификации

Специальные инструменты и
приспособления

Примечание: При замене всего механизма
привода насос-форсунки или одного из
элементов привода (толкателя, штанги
толкателя, коромысла или насос-форсунки)
необходимо повторно отрегулировать усилие
закрывания насос-форсунки через 20000 км
пробега. Необходимость повторной
регулировки вызвана тем, что в процессе
приработки деталей усилие закрывания
насос-форсунки уменьшается.

Зазор - впускные клапаны (на холодном двигателе)

0,45 мм

Зазор - выпускные клапаны (на холодном двигателе)

0,70 мм

Моменты затяжки резьбовых соединений

Контргайка регулировочного винта на коромысле привода
клапанов

35 Нм

Регулировочный винт на коромысле привода насос-форсунки

6 Нм, затем
довернуть на
+60°

Контргайка регулировочного винта на коромысле привода насос-
форсунки

39 Нм

Номер

Наименование

Рисунок

Комплект
инструментов

99 309

Приспособление для поворота
маховика

D5

00

1548

99 309

Регулировка клапанных зазоров и усилия закрывания насос-форсунок
