Двигатели Scania четвёртой серии. Руководство - часть 112

03:04-04

©

5

Установка насос-форсунок

1

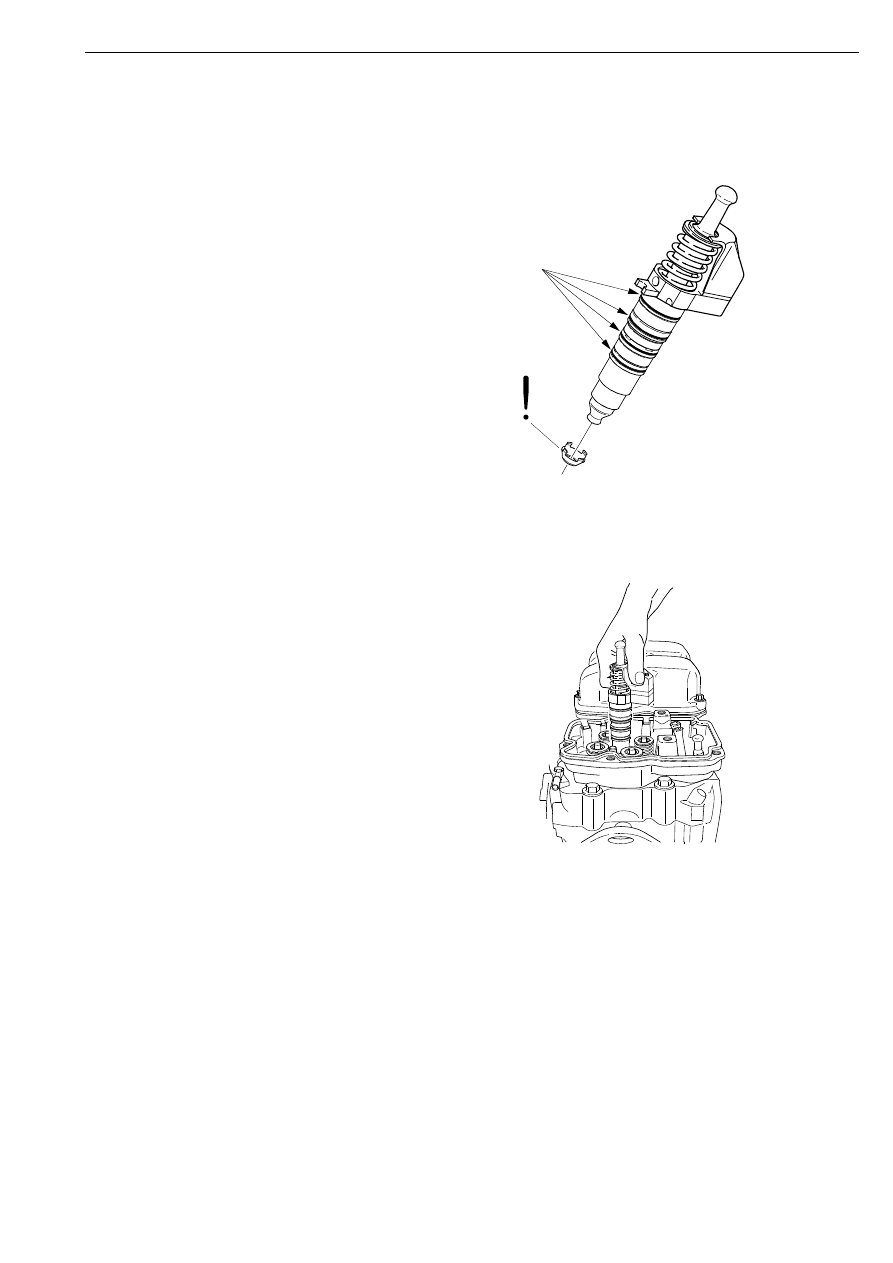

Установите новые уплотнительные
кольца. Смажьте уплотнительное кольцо
моторным маслом.

2

Установите на насос-форсунку новую
медную шайбу.

11

8 386

3

Установите насос-форсунку в гнездо
головки цилиндра и усилием руки
опустите ее насколько возможно.

4

Установите скобу и вверните болт.
Запрессуйте насос-форсунку на место,
затянув болт.

5

Отверните болт.

118

 406

Установка насос-форсунок

6

©

03:04-04

6

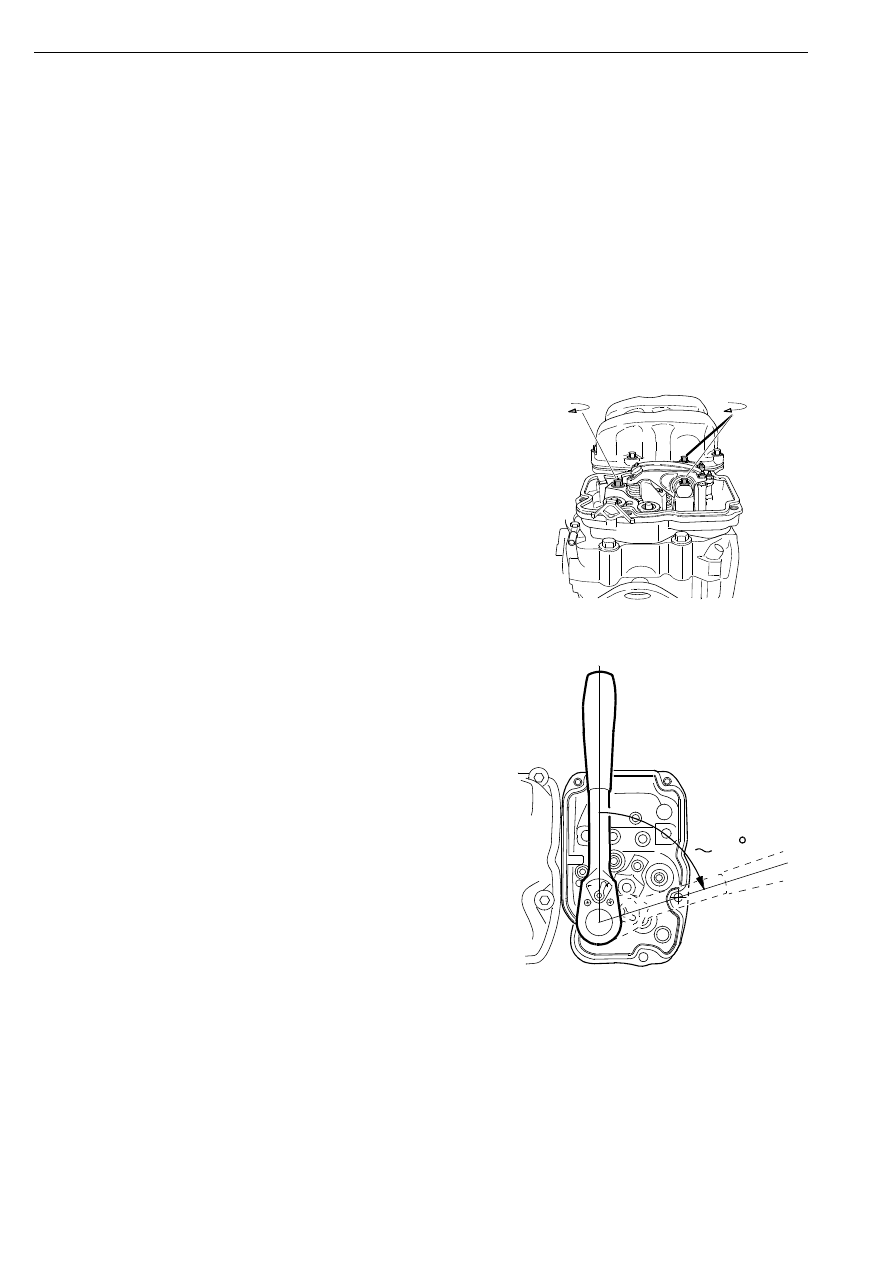

С помощью динамометрического ключа
затяните болт крепления скобы
моментом 20 Н·м. Затем замените
динамометрический ключ рукояткой с
храповиком и доверните болт на угол 75°.
См. рис.

ВНИМАНИЕ! При угловой затяжке болтов
крепления скобы насос-форсунки системы
HPI не следует использовать метки на
крышке головки цилиндров, поскольку они
для этого не предназначены.

ВНИМАНИЕ! Проверьте, чтобы
регулировочные винты коромысел были
отвернуты.

7

Установите на место ось в сборе с
коромыслами. Момент затяжки 105 Н·м

ВНИМАНИЕ! Проверьте, чтобы штанги
толкателей и траверсы привода клапанов
находились в правильном положении.

8

Отрегулируйте зазоры в клапанном
механизме и усилие закрывания насос-
форсунки.

o

11

8 42

5

105 Nm

20Nm + 75

75

1

18 4

7

9

Установка насос-форсунок

03:04-04

©

7

Регулировка клапанных зазоров и усилия закрывания
насос-форсунок

Технические данные

Приспособления и специальный
инструмент

Примечание: При замене всего механизма
привода насос-форсунки или одного из
элементов привода (роликового толкателя,
штанги толкателя, коромысла или насос-
форсунки) необходимо повторно
отрегулировать усилие закрывания насос-
форсунки через 20 000 км пробега.
Необходимость повторной регулировки
вызвана тем, что в процессе приработки
деталей усилие закрывания насос-форсунки
уменьшается.

Зазор - впускные клапаны (на холодном двигателе)

0,45 мм

Зазор - выпускные клапаны (на холодном двигателе)

0,70 мм

Моменты затяжки

Контргайка регулировочного винта коромысла привода клапанов 35 Н·м

Регулировочный винт коромысла привода насос-форсунки

6 Н·м +60°

Контргайка регулировочного винта на коромысле привода насос-
форсунки

39 Н·м

Номер

Наименование

Рисунок

Комплект
инструментов

99 309

Приспособление для поворота
маховика

D 5

00

1548

99 309

Регулировка клапанных зазоров и усилия закрывания насос-форсунок

8

©

03:04-04

Порядок регулировки

1

С помощью приспособления 99 309
поверните коленчатый вал (в
направлении вращения при работе
двигателя) и установите его так, чтобы в
нижнем окне кожуха маховика появилась
одна из меток.

ВНИМАНИЕ! Проверьте и отрегулируйте
клапанные зазоры и усилие закрывания
насос-форсункина холодном двигателе.

2

Отрегулируйте клапанные зазоры и
усилие закрывания насос-форсунки в
соответствии с таблицей, приведенной
ниже.

Метка на маховике
(градусы)

Перекрытие
клапанов на
цилиндре

Отрегулировать
зазоры впускного и
выпускного клапанов
на цилиндре

Отрегулируйте
насос-форсунку на
цилиндре

Нижняя мертвая
точка 0°

6

1

4

120°/480°

2

5

1

240°/600°

4

3

5

Нижняя мертвая
точка 360°

1

6

3

120°/480°

5

2

6

240°/600°

3

4

2

Регулировка клапанных зазоров и усилия закрывания насос-форсунок
