Двигатели Scania четвёртой серии. Руководство - часть 111

©

1 713 553

03:04-04

Издание 4

ru

блоком управления EDC S6

Руководство по выполнению операций

12

6 7

1

5

2

©

03:04-04

Содержание

Общие сведения

......................................................................................... 3

Снятие насос-форсунок

......................................................................................... 4

Установка насос-форсунок

......................................................................................... 5

Регулировка клапанных зазоров и
усилия закрывания насос-
форсунок

......................................................................................... 7

Проверка давления и расхода в
топливной системе

....................................................................................... 10

Проверка герметичности
топливной системы

........................................................................................15

Равномерность работы цилиндров

........................................................................................16

Замена топливного фильтра

........................................................................................18

Прокачка топливной системы

....................................................................................... 21

Топливная рампа, блок клапанов и
электромагнитные клапаны

Снятие и установка ................................................... 22
Клапан отсечки топлива .......................................... 24

Топливопровод

Снятие .......................................................................... 25
Установка.................................................................... 28

Электрические разъемы на блоке
управления

Снятие .......................................................................... 29

Содержание

03:04-04

©

3

Общие сведения

!

ПРЕДOCTEРЕЖЕНИЕ!

Блок управления вырабатывает импульсные
сигналы управления электромагнитными
клапанами. Напряжение сигналов управления
составляет 120 В. При этом в цепях
управления электромагнитными клапанами
возникает электрический ток величиной
7,5 А, который обеспечивает открытие
клапанов насос-форсунок. Затем напряжение
падает до 24 В, а ток - до 3,75 A.

Общие сведения

4

©

03:04-04

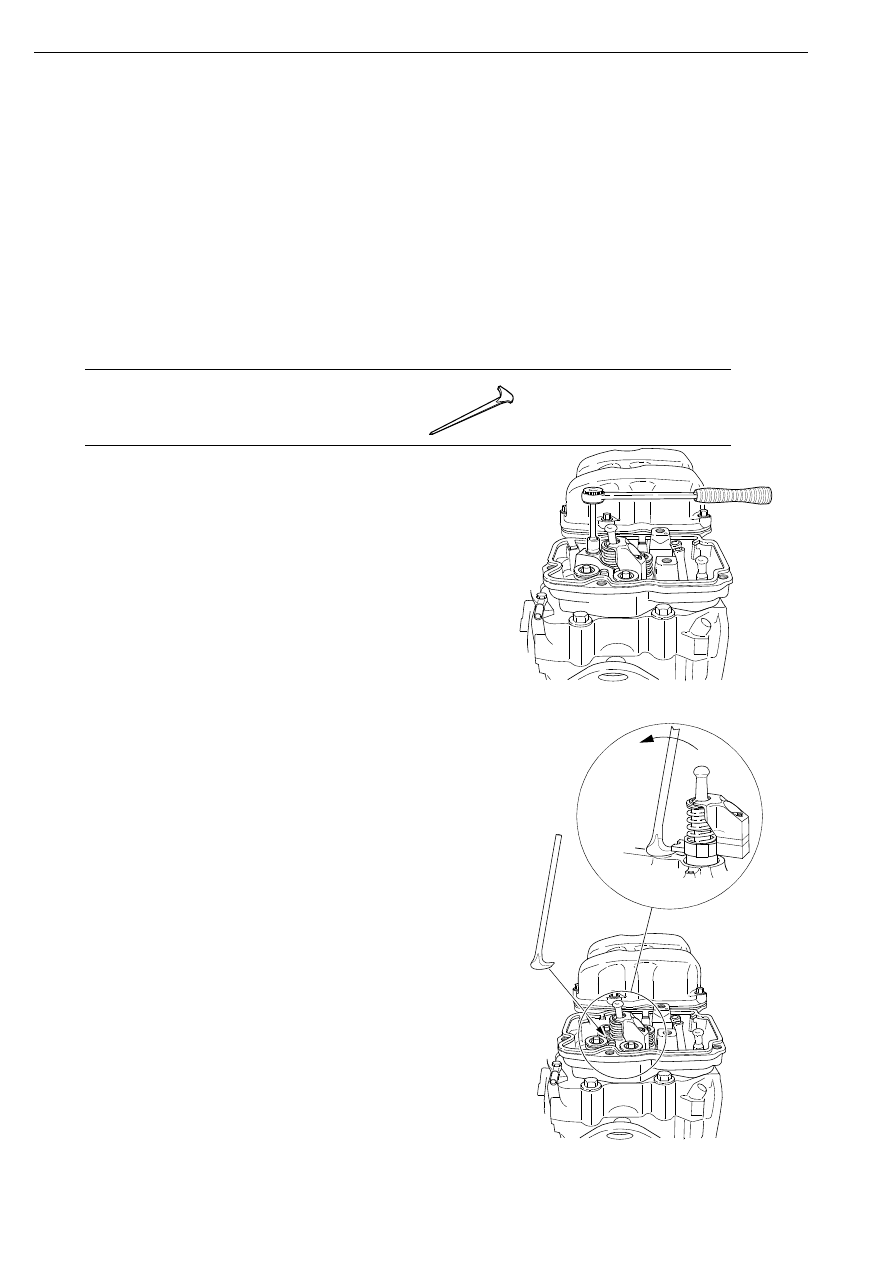

Снятие насос-форсунок

Подготовительные операции: Крышка
головки цилиндров, ось в сборе с
коромыслами и траверсы привода клапанов
демонтированы. Все демонтированные
элементы должны быть соответствующим
образом помечены, чтобы при сборке их
можно было установить на свои места.

Инструменты и оборудование

1

Отверните болт крепления скобы.

Номер

Наименование

Рисунок

Комплект
инструментов

588 476

Монтажная лопатка

D2

11

8 21

4

B11

7893

2

С помощью монтажной лопатки 588 476
снимите насос-форсунку.

B

11789

4

Снятие насос-форсунок
