Фаза впрыскивания топлива

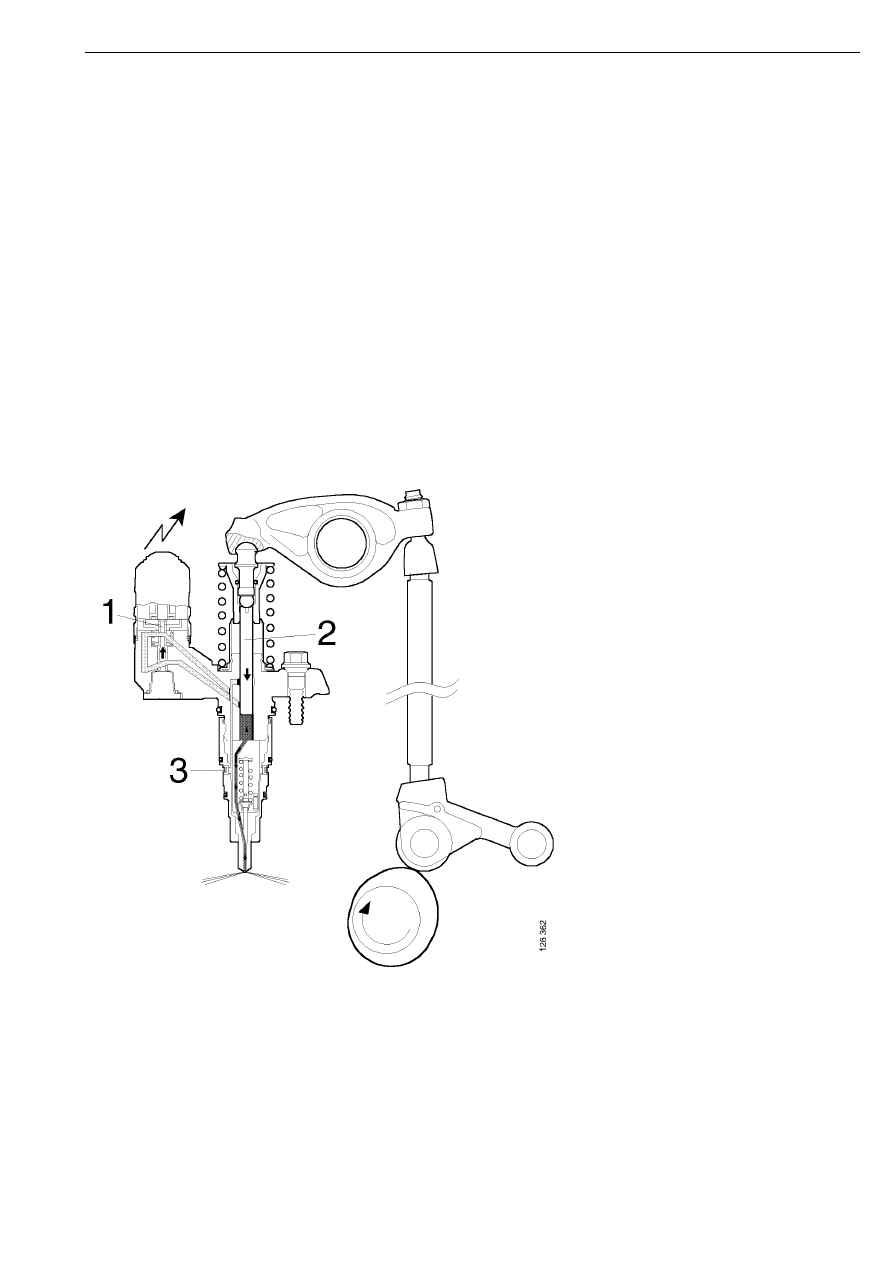

Фаза впрыскивания начинается с момента
закрытия топливного клапана 1. Клапан
закрывается при подаче напряжения на
электромагнит клапана. Кулачок
распределительного вала через коромысло
продолжает перемещать плунжер 2 вниз.
Поскольку топливный клапан закрыт,
происходит впрыскивание топлива в цилиндр
двигателя.

Фаза впрыскивания топлива продолжается до
тех пор, пока топливный клапан остается
закрытым.

1

Топливный клапан

2

Плунжер насосной секции

3

Отверстия для подвода и отвода топлива

Насос-форсунка

16

ã

03:04-02

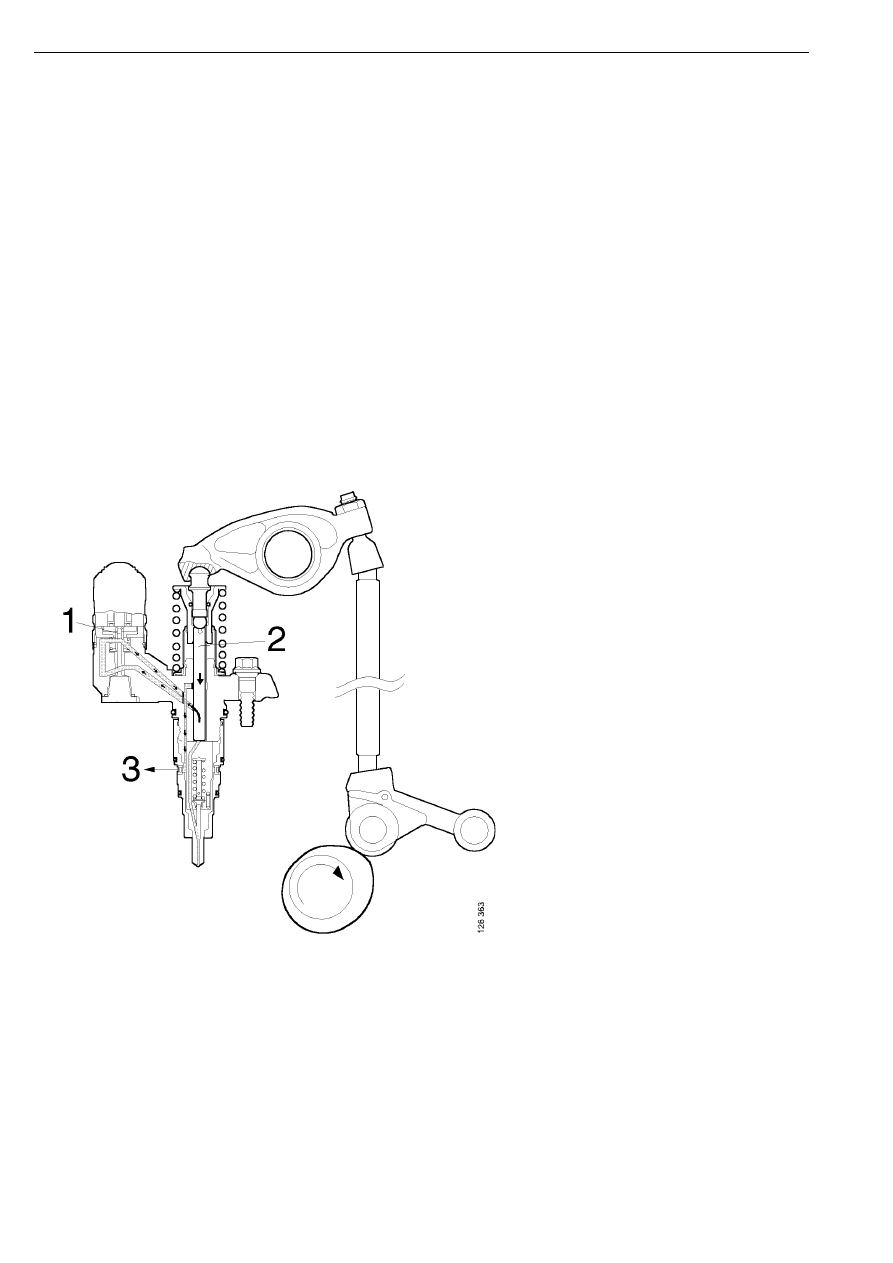

Фаза уменьшения давления
топлива

Впрыскивание топлива прекращается, как
только открывается топливный клапан 1 и
давление в насос-форсунке падает ниже
давления подъема иглы распылителя.

Топливо перетекает через открытый клапан
1 по каналу в насос-форсунке и поступает
через отверстия 3 в топливную рампу.

Моменты открытия и закрытия топливного
клапана определяют начало и окончание
фазы впрыскивания топлива.

Длительность закрытого состояния
топливного клапана определяет величину
цикловой подачи топлива.

1

Топливный клапан

2

Плунжер насосной секции

3

Отверстия для подвода и отвода топлива

Насос-форсунка

03:04-02

ã

17

Топливный фильтр

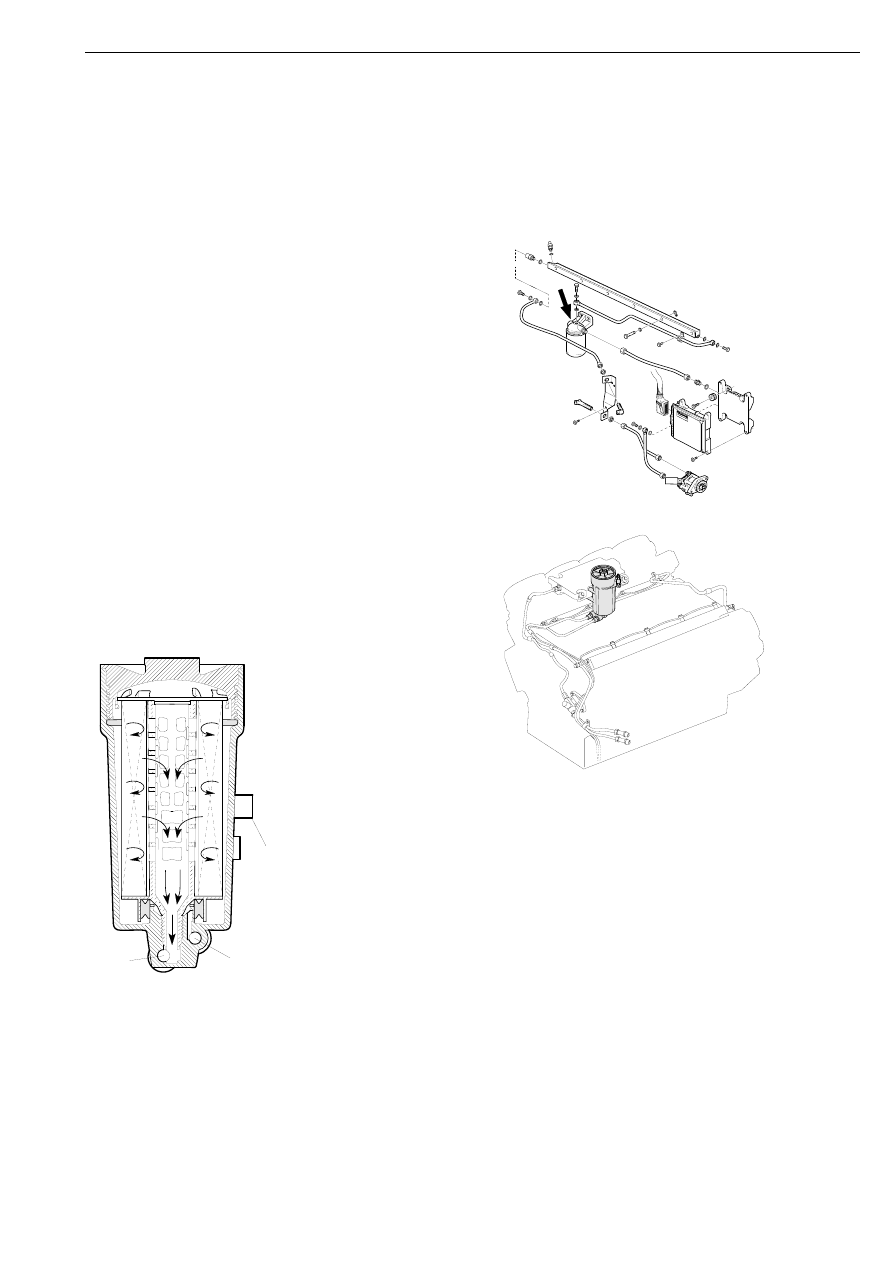

Применяются два типа топливного фильтра.

Топливные фильтры, применяемые на 11-ти и
12-литровых двигателях, состоят из стального
корпуса и спиральной фильтрующей шторы,
изготовленной из картона. Фильтры
неразборной конструкции и должны
заменяться в сборе.

На 16-литровом двигателе используется
топливный фильтр со сменным
фильтрующим элементом. Фильтрующий
элемент закреплен на крышке фильтра. При
вынимании фильтрующего элемента топливо
автоматически сливается из корпуса фильтра.

1

0

7 41

5

11

5

 9

41

Топливный фильтр для 16-литрового
двигателя

A - выходное отверстие

B - сливной канал

C - входное отверстие, от охладителя
блока управления

A

B

11

6

 3

2

3

C

Топливный фильтр

18

ã

03:04-02

Электронная
система управления
топливоподачей EDC

Общие сведения

Ниже описывается, с какими узлами и
системами взаимодействует блок
управления EDC.

Если автомобиль оснащен блоком-
координатором, то блок управления EDC
связан через блок-координатор со
следующими элементами. В противном
случае, эти элементы будут непосредственно
связаны с блоком управления EDC.

•

Датчик положения педали акселератора

•

Конечные выключатели тормозной
педали

•

Конечные выключатель педали
сцепления

•

Блок выключателей круиз-контроля

•

Тахограф

•

Сигнализатор неисправности системы
EDC

•

Диагностический выключатель с
контрольной лампой

•

Выключатель, используемый
изготовителями кузовного
оборудования, C271, для включения
дополнительных функций

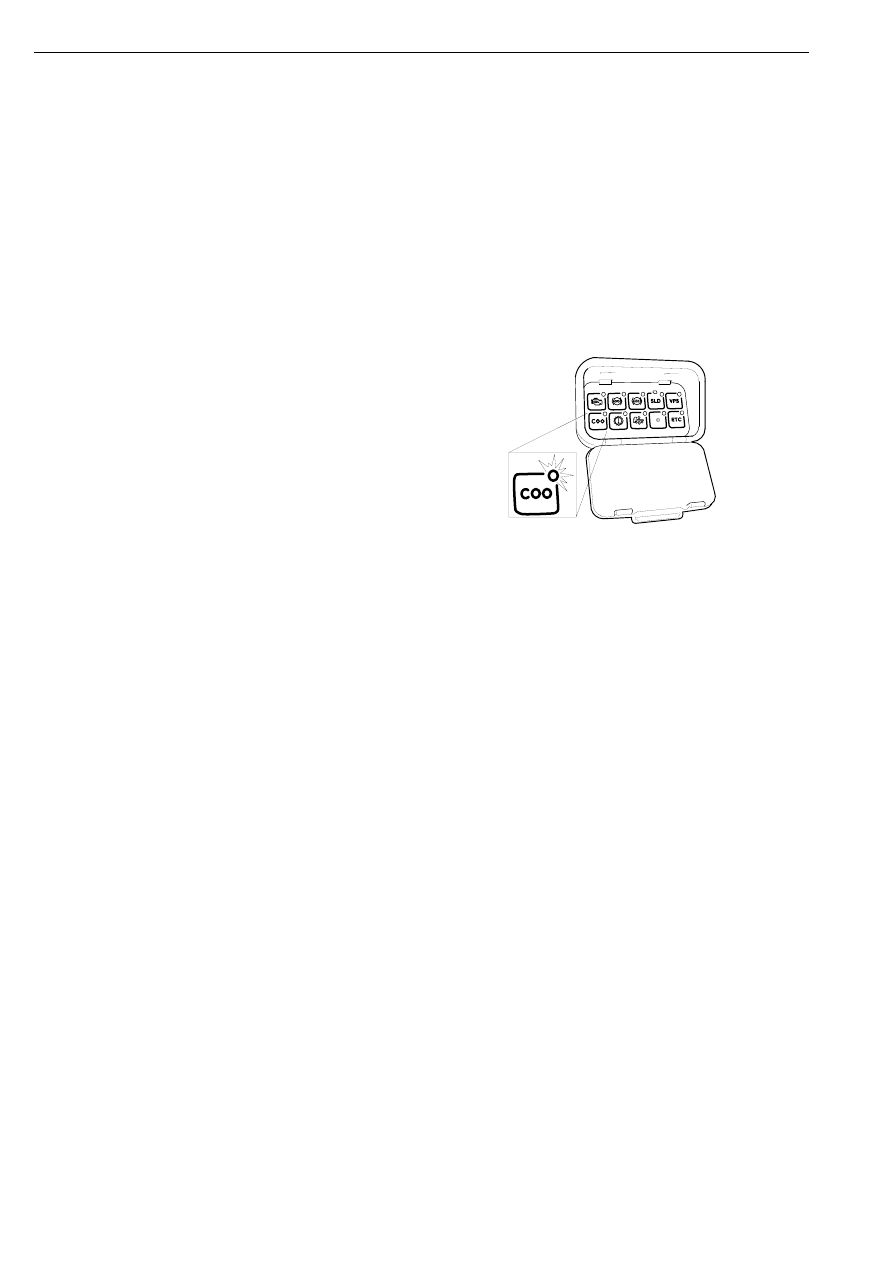

Если автомобиль оснащен блоком-
координатором, то индикатор
соответствующего выключателя должен
загораться на несколько секунд при
включении бортового питания ключом
стартера.
