Двигатели Scania четвёртой серии. Руководство - часть 57

10

ã

03:04-01

Примечание: Не пытайтесь приподнять
насос-форсунку, взявшись за пружину.
Пружина может выскочить.

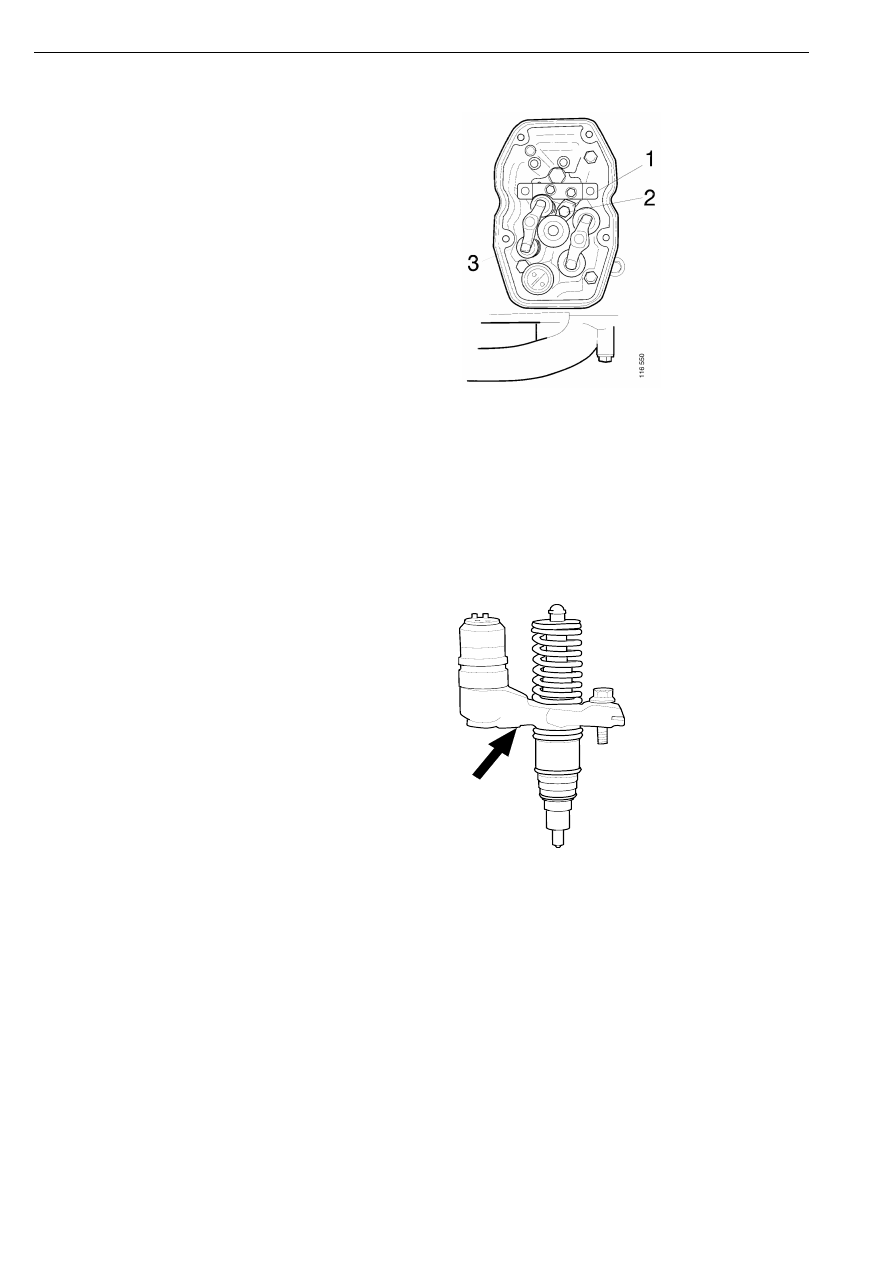

11 Удалите болт вилочного зажима,

удерживающей насос-форсунку.

1

Вилочный зажим

2

Болт вилочного зажима

3

Насос-форсунка

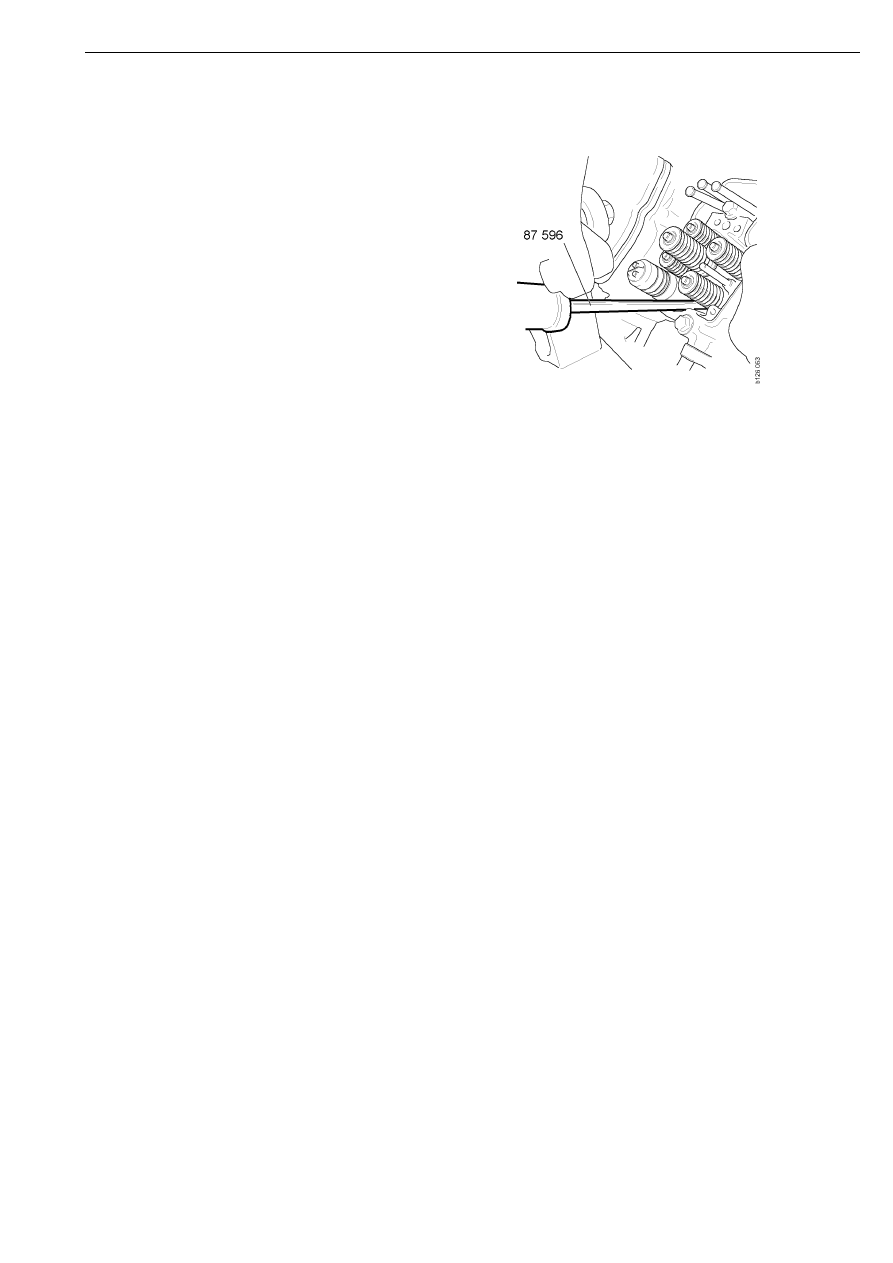

12 Поверните насос-форсунку против

часовой стрелки до упора. Установите
ударник с падающим грузом 87 596 между
электромагнитным клапаном и краем
нижней крышки клапанного механизма,
как показано на рисунке.

Примечание: Устанавливая ударник
непосредственно под электромагнитным
клапаном, Вы рискуете повредить клапан.

Установите ударник, как указывает
стрелка.

116 271

Демонтаж насос-форсунки

03:04-01

ã

11

13 Извлеките насос-форсунку. При заедании

насос-форсунки осторожно постучите
резиновым молоточком по корпусу
электромагнитного клапана.

ВНИМАНИЕ! Насос-форсунка не подлежит
разборке. Замените насос-форсунку в сборе.

14 Удалите уплотнительную прокладку из

нижней части седла клапана насос-
форсунки (если она осталась там после
извлечения насос-форсунки).

Демонтаж насос-форсунки

12

ã

03:04-01

Монтаж насос-форсунки

Спецификация

Специальные инструменты и
приспособления

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо выполнять в следующей
очередности:

Запустите двигатель и проверьте, нет ли
утечки топлива. Двигатель должен выйти на
плавный режим работы.

После завершения работы необходимо
проверить наличие кодов неисправностей в
памяти блока управления и удалить все коды
при помощи "Scania Diagnos".

Размеры насос-форсунки (при холодном двигателе)

66,9+/-0,1 мм

Наименование

№ детали

Смазка для уплотнительных О-образных
колец насос-форсунки

1 402 039

Момент затяжки

Контргайка на клапанном коромысле

39 Нм

Болт вилочного зажима насос-форсунки

20 Нм + 75°

Опорный кронштейн и ось клапанного коромысла

105 Нм

Болты кабельного разъема насос-форсунки

2 +/-0,2 Нм

Обозначение Наименование

Рисунок

588 179

Динамометрическая
отвертка

114

769

Монтаж насос-форсунки

03:04-01

ã

13

1

Процедура регулировки насос-форсунки
описана в одноименном разделе.
Убедитесь, что на дне седла клапана не
осталась старая уплотнительная
прокладка. Очистите поверхности седла
клапана насос-форсунки перед тем, как
установить новое уплотнение.

ВНИМАНИЕ! При замене насос-форсунки
всегда заменяйте также О-образное
уплотнительное кольцо и уплотнительную
прокладку. Убедитесь в чистоте поверхностей
в месте установки уплотнения.

2

Смажьте О-образное уплотнительное
кольцо насос-форсунки предназначенной
для этой цели специальной смазкой,
каталожный номер No. 1 402 039.

3

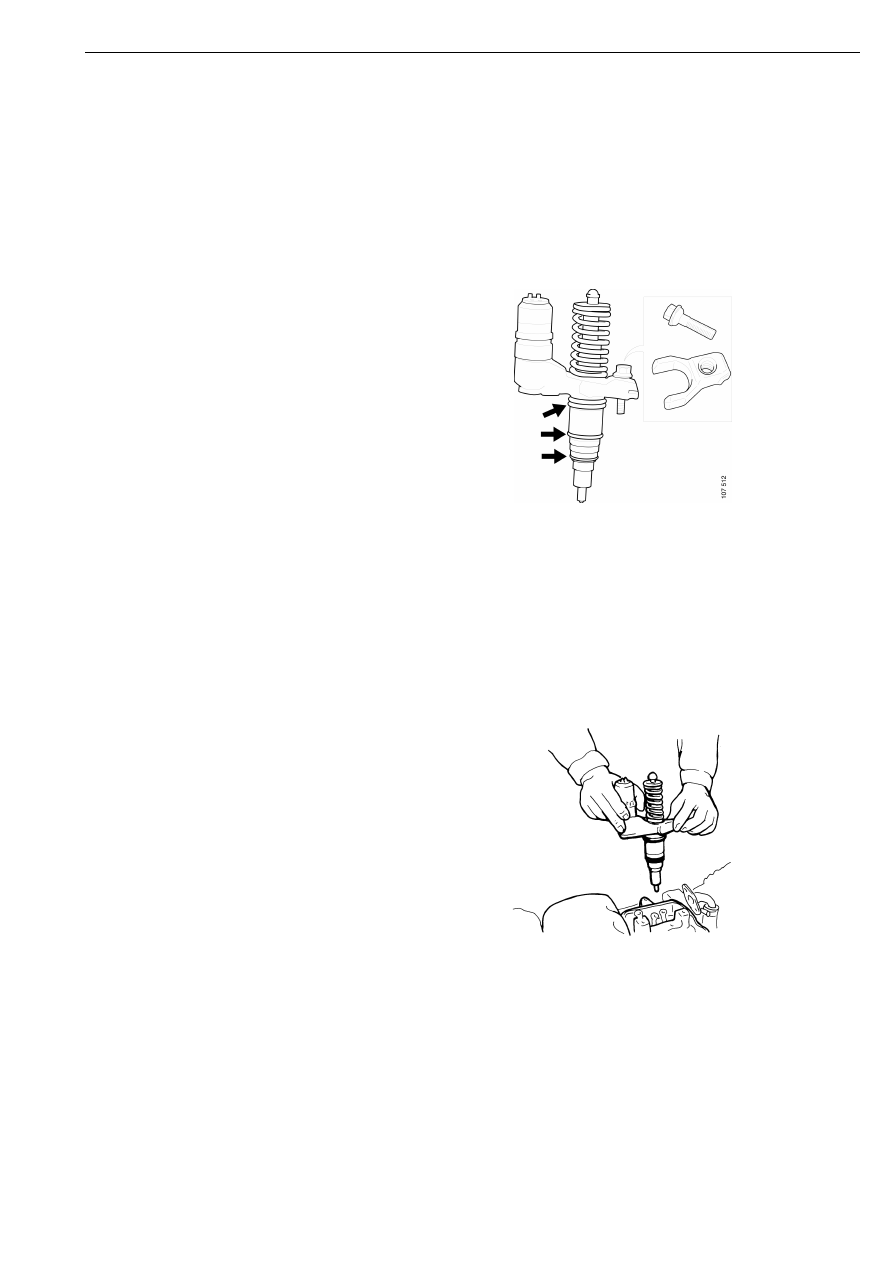

Наденьте новую уплотнительную
прокладку на насос-форсунку.
Уплотнительная прокладка удерживается
на насос-форсунке при помощи
резиновой вставки.

4

При помощи болта закрепите на насос-
форсунке вилочный зажим и установите
сборку в головку цилиндра. Вручную
задвиньте насос-форсунку как можно
глубже.

107 513

Монтаж насос-форсунки
