6

ã

03:04-01

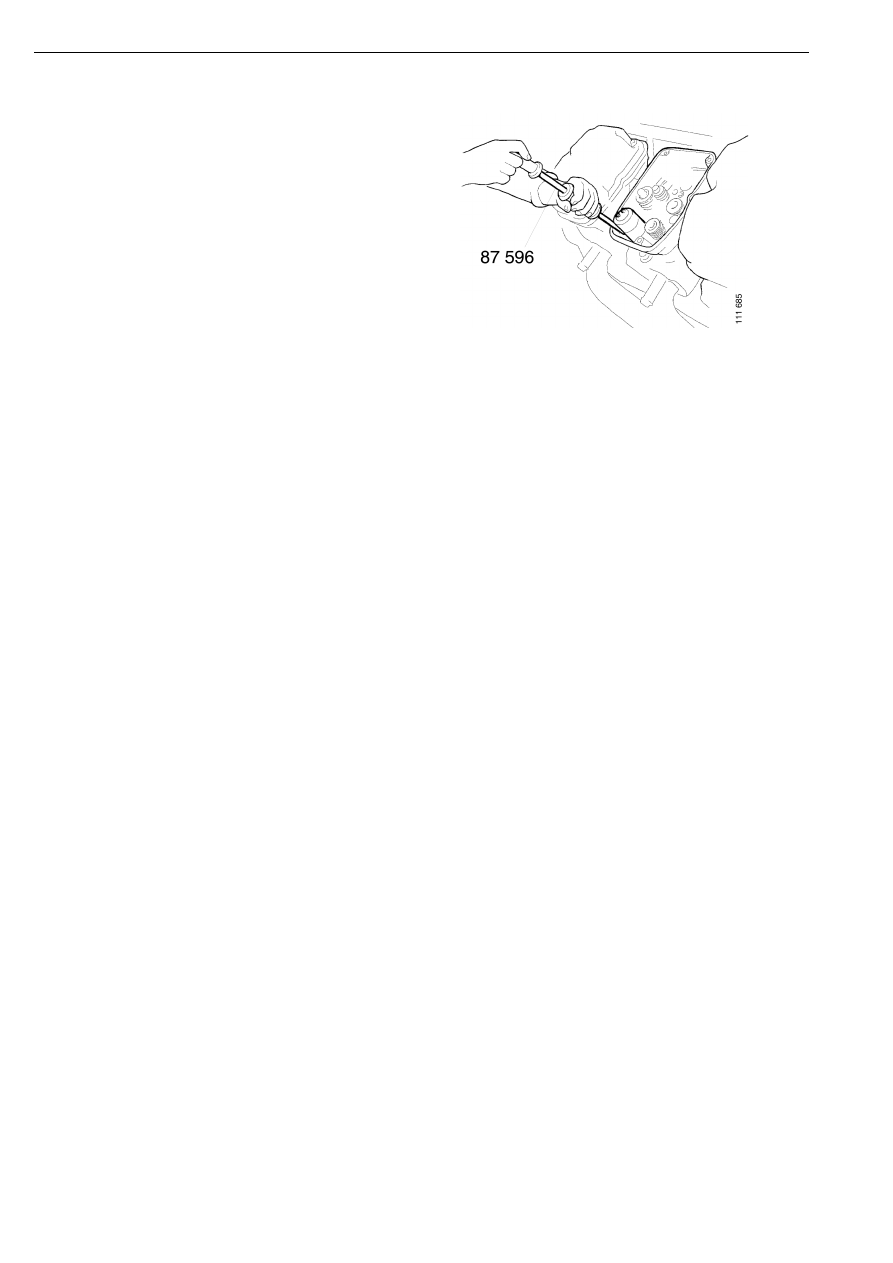

10 Извлеките насос-форсунку. При заедании

насос-форсунки осторожно постучите
резиновым молоточком по корпусу
электромагнитного клапана.

ВНИМАНИЕ! Насос-форсунка не подлежит
разборке. Замените насос-форсунку в сборе.

11 Удалите уплотнительную прокладку из

нижней части седла клапана насос-
форсунки (если она осталась там после
извлечения насос-форсунки).

Демонтаж насос-форсунки

03:04-01

ã

7

Демонтаж насос-форсунки (16-литровый двигатель,
автомобиль с кабиной типа Т)

У автомобилей с кабиной типа Т и 16-
литровым двигателем процедура демонтажа
насос-форсунок усложнена из-за недостатка
места между кабиной и задними цилиндрами
3, 4, 7 и 8. Перед началом демонтажа насос-
форсунок кабину необходимо поднять и
установить на опорах.

1

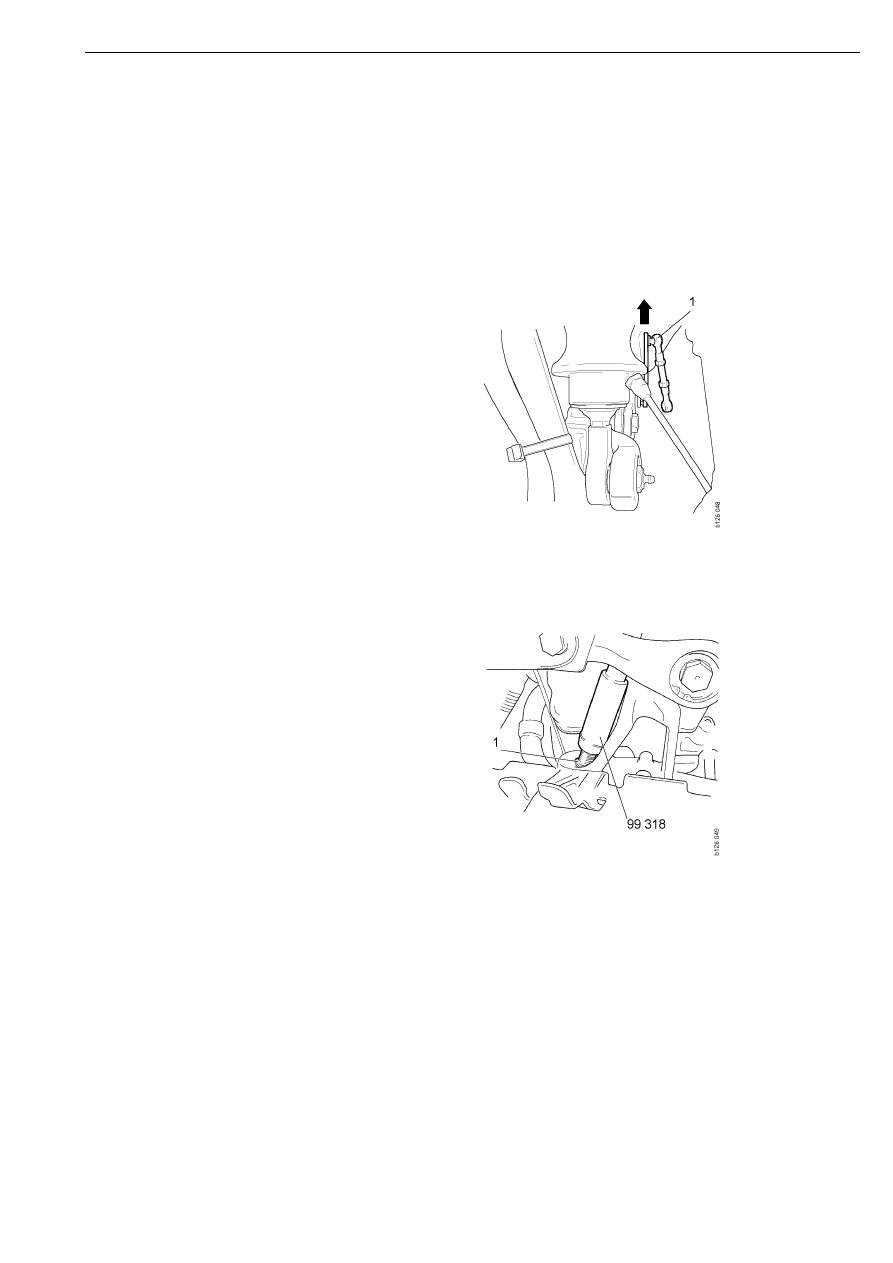

Поднимите кабину в максимально
высокое положение, отсоединив рычаг и
толкая его вверх.

1

Рычаг подвески кабины

2

Установите опору двигателя 99 318 с
гильзой длиной 100 мм между
кронштейном кабины и местом
крепления стабилизатора поперечной
устойчивости. Вращайте опору двигателя
таким образом, чтобы она удлинилась, а
ее наконечник вошел в отверстие под
болт. Таким образом опора будет
надежно закреплена.

1

Опора двигателя 99 318.

3

Очистите крышки клапанных
механизмов и прилегающую зону.

4

Снимите верхние части крышек
клапанных механизмов. Крышки
клапанных механизмов цилиндров 3 и 7
необходимо наклонить, чтобы они
поместились позади несущего
кронштейна кабины.

Демонтаж насос-форсунки

8

ã

03:04-01

5

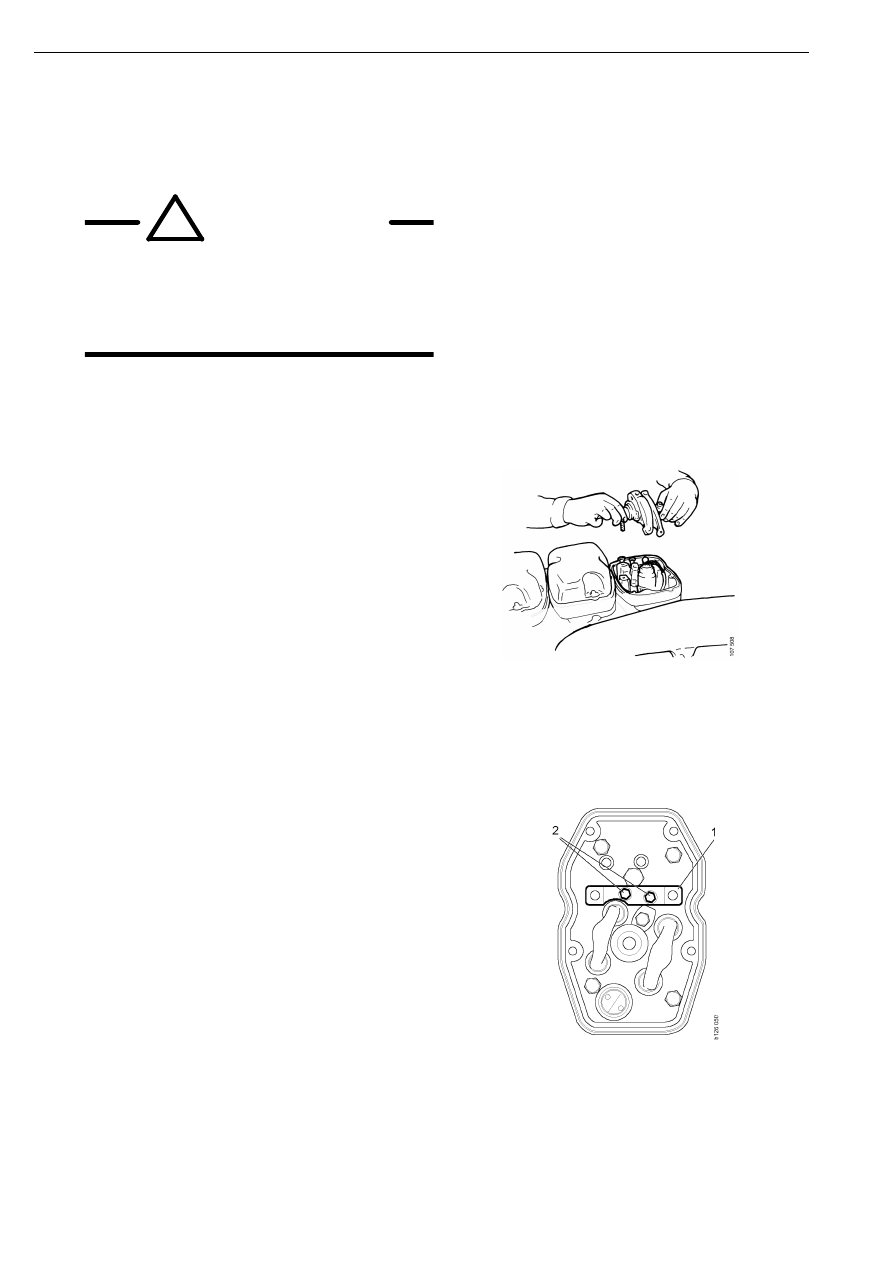

Поочередно отворачивая болты оси
клапанного коромысла, разгрузите
клапаны.

!

ПРЕДУПРЕЖДЕНИЕ!

Снимая ось клапанного коромысла, не
наклоняйте двигатель. Пружина насос-
форсунки установлена с
предварительным сжатием. Она может
выскочить и стать причиной травмы.

Примечание: Если пружина выскочила из
насос-форсунки, его необходимо заменить
новым.

6

Снимите ось клапанного коромысла.

Примечание: При работе с цилиндрами 3 и 7
необходимо также снять нижнюю крышку
клапанного механизма, чтобы освободить
место для установки ударника с падающим
грузом 87 596.

7

Снимите опорный кронштейн. Схема для
цилиндров 3 и 7.

1

Опорный кронштейн

2

Болт крепления опорного кронштейна

Демонтаж насос-форсунки

03:04-01

ã

9

8

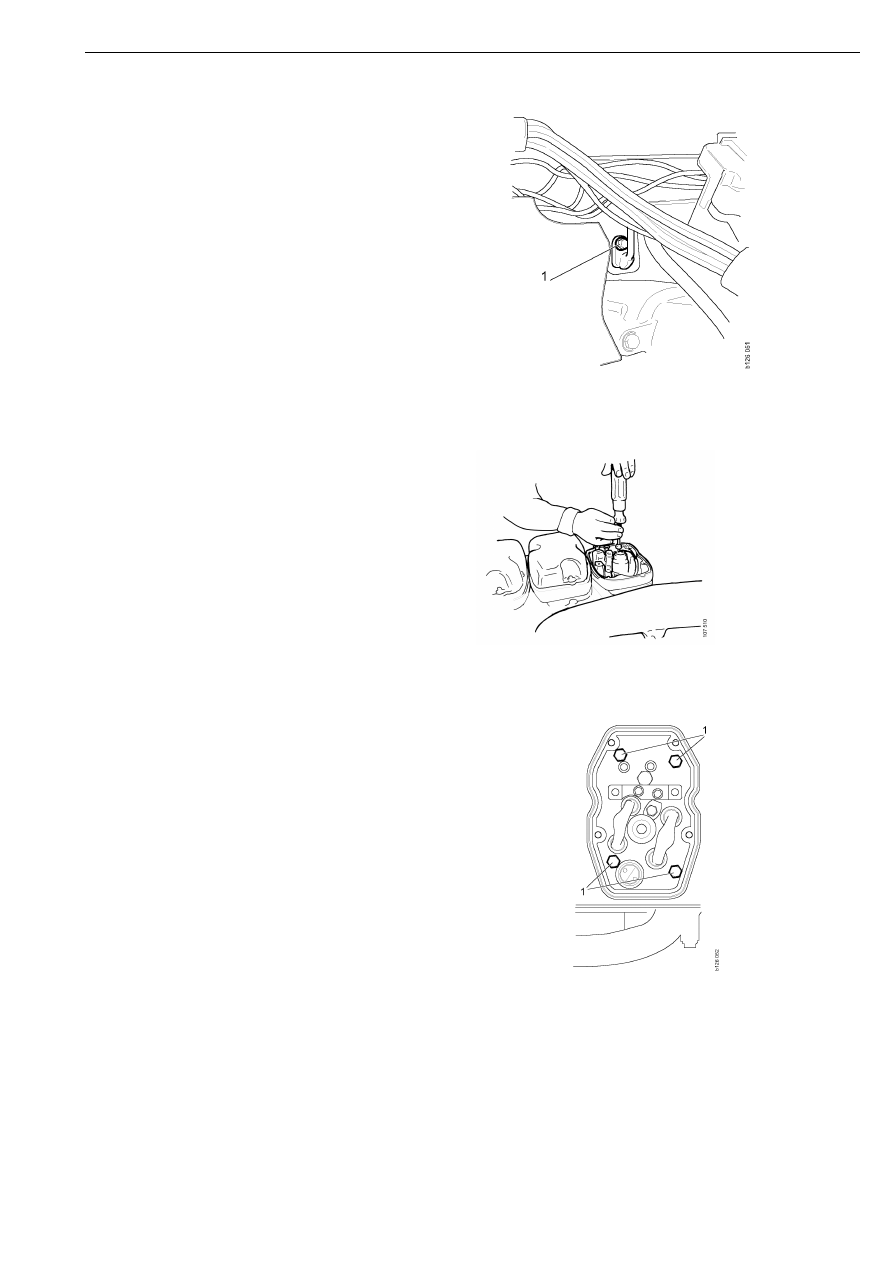

Выверните болт 1, удерживающий
разъем электрического кабеля насос-
форсунки в нижней крышке клапанного
механизма. Схема для цилиндров 3 и 7.

1

Болт крепления кабельного разъема

9

Отсоедините кабели от насос-форсунки.
Болты невозможно удалить, однако их
необходимо максимально ослабить.
Вытяните кабели через отверстие в
нижней крышке клапанного механизма.

10 Выверните болты крепления нижней

крышки клапанного механизма и снимите
крышку.

1

Болт крепления нижней крышки
клапанного механизма
