Двигатели Scania четвёртой серии. Руководство - часть 7





03:02-01



5

Общие сведения

В этой инструкции содержится описание
работы электронного блока управления EDC
типа MS5. EDC это сокращение для
обозначения "электронное управление
дизельным двигателем" или "электронный
блок управления дизелем".

EDC типа MS5 это электронная система,
управляющая количеством впрыскиваемого
топлива и его углом опережения
впрыскивания. Блок управления ЕDC MS5
устанавливается на транспортные средства
вместе с ТНВД.

Более подробную информацию по топливной
системе можно найти в следующих
Руководствах:

Топливная система, описание принципа
действия, 03:01-01

Топливная система, описание принципа
действия, 03:01-02

Форсунки для многоплунжерных,
блочных ТНВД, описание устройства и
принципа действия, 03:01-03

Общие сведения

6



03:02-01

Цикловая подача и момент впрыскивания топлива

EDC типа MS5 определяет количество
впрыскиваемого в цилиндры двигателя
топлива, т.е. цикловую подачу топлива. В
некоторых случаях EDC MS5 также
определяет необходимый момент (угол)
опережения впрыскивания топлива. При
подобном управлении впрыскиванием
топлива возможна оптимизация процесса
сгорания, которая, в свою очередь, приводит
к снижению токсичности отработавших
газов и улучшению топливной
экономичности.

Блок управления выполняет функцию мозга
системы EDC. Блок управления
обрабатывает информацию, получаемую от
датчиков и элементов системы EDC, а также
от блоков управления других систем.

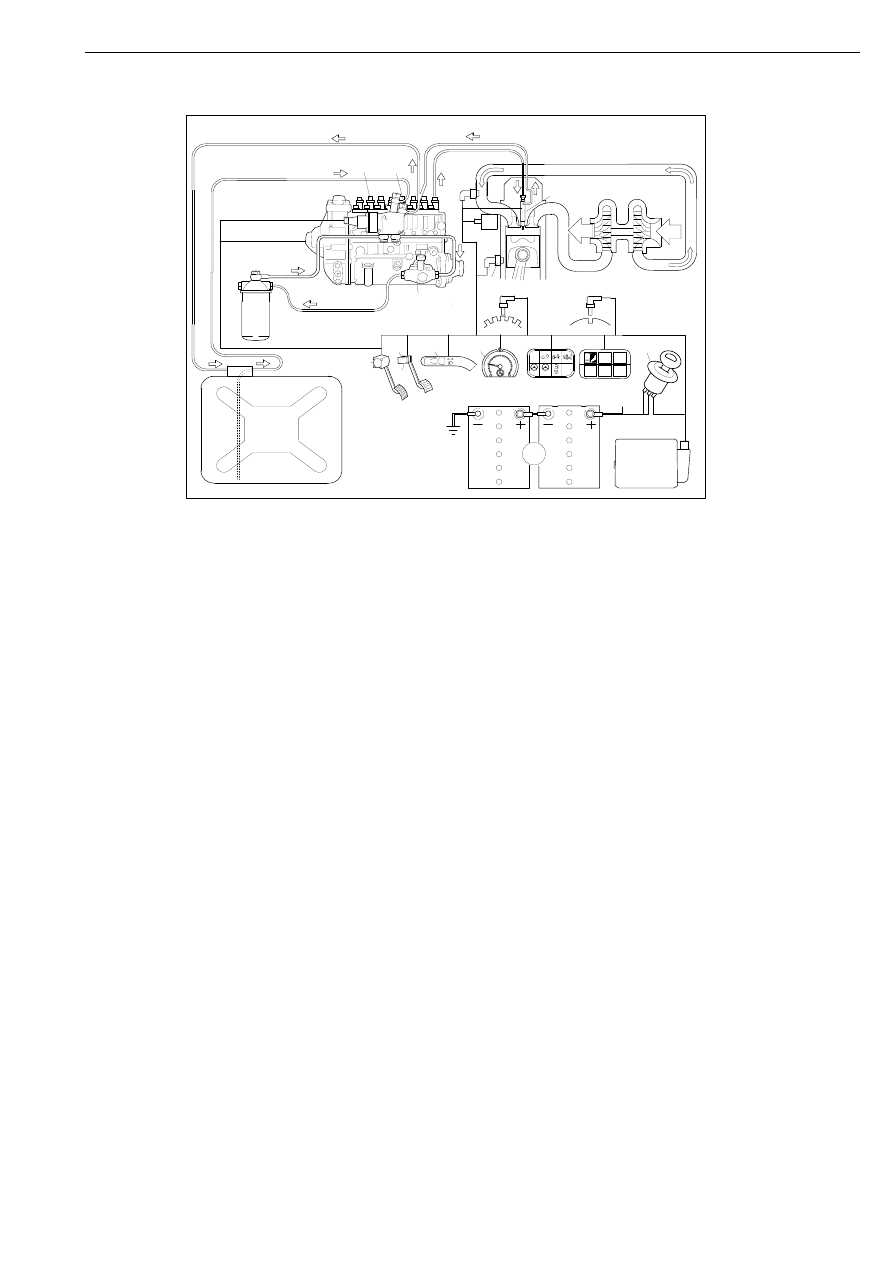

Обратитесь к рисунку.

По мере обработки информации, блок
управления посылает соответствующий
сигнал в электронноуправляемый регулятор
ТНВД. Эти сигналы управляют
топливоподачей в цилиндры двигателя.

Система управления EDC позволяет
реализовать такие дополнительные
функции, как стабилизация скорости
автомобиля (круиз-контроль), установка
оборотов двигателя вручную, ограничение
скорости автомобиля, ограничение
дымления, а также специальную программу
холодного запуска двигателя.

Общие сведения

03:02-01



7

RES

ACC

RET

ON

OFF

MANUAL

CONTROL

EDC

1

2

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

1

06

 000

1

Топливный бак

2

Топливоподкачивающий насос

3

Топливный фильтр

4

Топливный клапан

5

Топливный насос высокого давления
(ТНВД)

6

Перепускной клапан

7

Регулятор

8

Нагнетательный клапан

9

Форсунка

10 Основной датчик оборотов двигателя

11 Дополнительный датчик оборотов

двигателя

12 Датчик положения педали

акселератора

13 Датчик температуры охлаждающей

жидкости

14 Датчик давления наддува

15 Датчик температуры воздуха во

впускном коллекторе

16 Конечные выключатели педали

тормоза

17 Конечный выключатель педали

сцепления

18 Управление системой круиз-контроля

19 Тахограф (спидометр)

20 Лампа-индикатор

21 Диагностический выключатель

22 Блок управления

23 Замок стартера

24 Аккумуляторная батарея

Общие сведения

8



03:02-01
