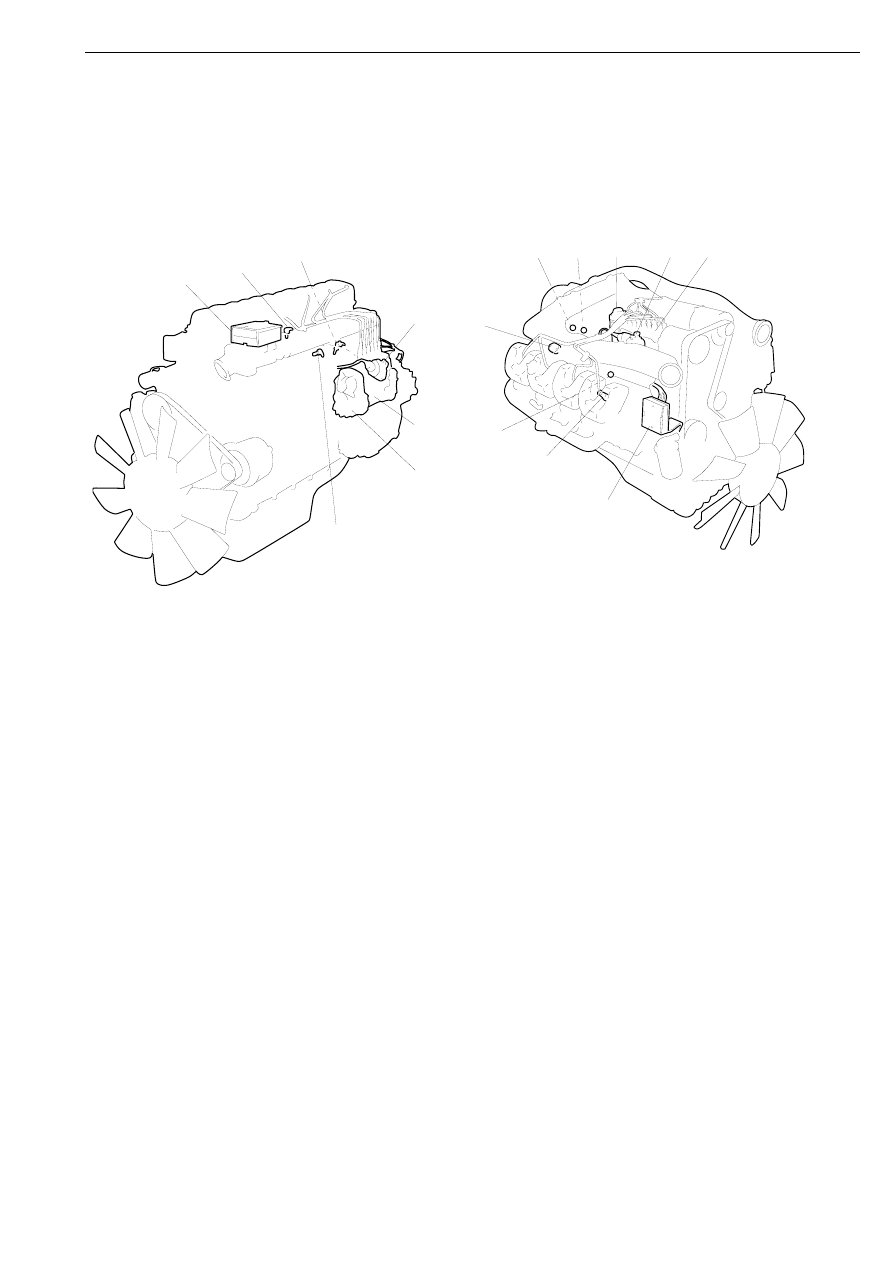

Система EDC и ее связь с датчиками и исполнительными
устройствами системы топливоподачи

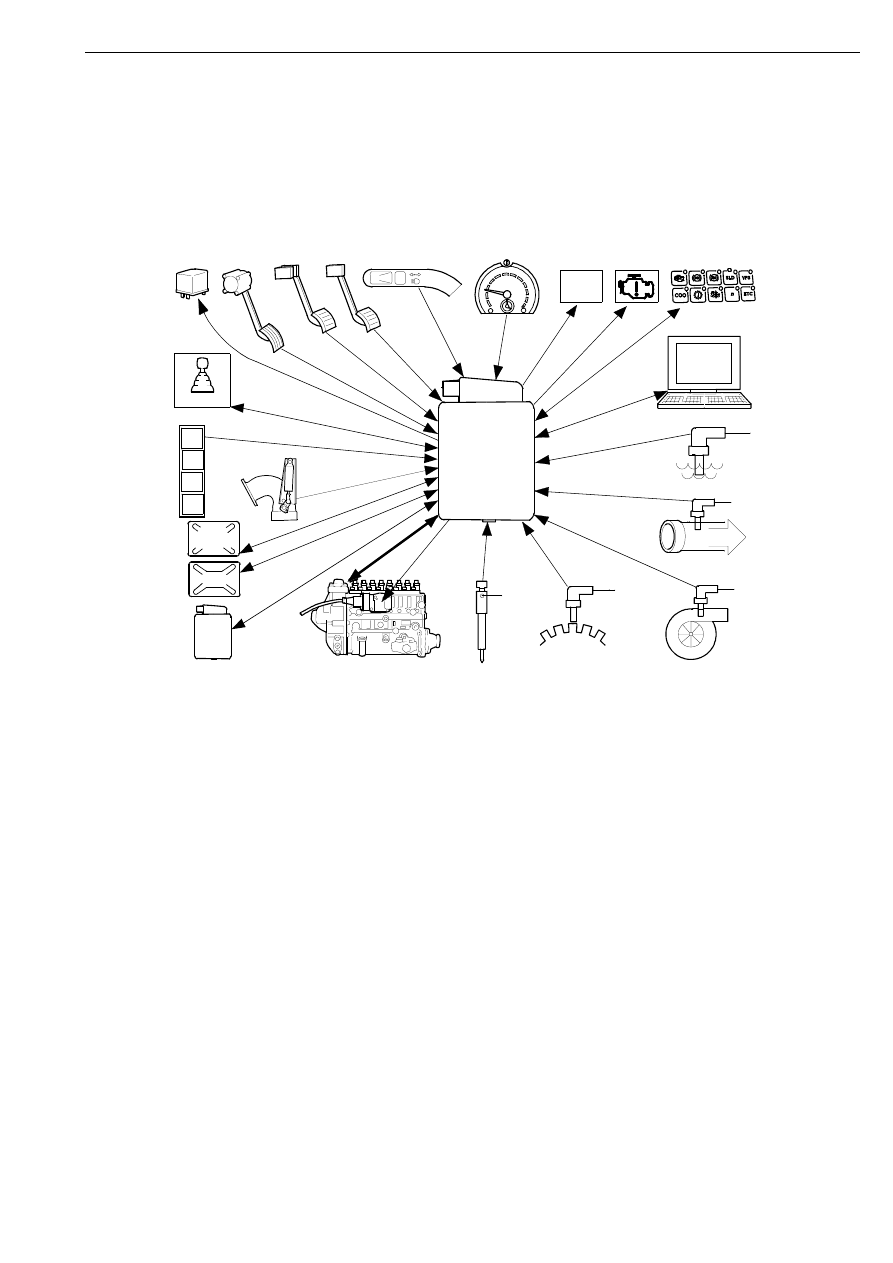

Блок управленя EDC является мозгом системы EDC. Ниже можно видеть как элементы блока
управления связаны между собой, а также направление потока информации.
23
21
22
1
R
N
D
2
20
ARTIC
CONTROL
19
17
15
12
EDC
ABS/TC
OPTICRUISE
RES
ACC
RET
ON
OFF
PC
DIAGNOS
RET
2
3
4
5
6
7
8
9
10
11
13
14
16
18
EDC
11
8 42
4
1
Реле питания
2
Датчик положения педали акселератора
3
Конечные выключатели педали тормоза
4
Конечный выключатель педали сцепления
5
Управление системой круиз-контроля
6
Тахограф (спидометр)
7
Сигнализатор неисправности системы
EDC (грузовые автомобили)
8
Сигнализатор неисправности системы
EDC (автобусы)
9
Диагностический выключатель с
индикатором
10 Диагностический разъем для компьютера
(PC)
11 Датчик температуры охлаждающей
жидкости
12 Датчик температуры воздуха во
впускном коллекторе
13 Датчик давления наддува

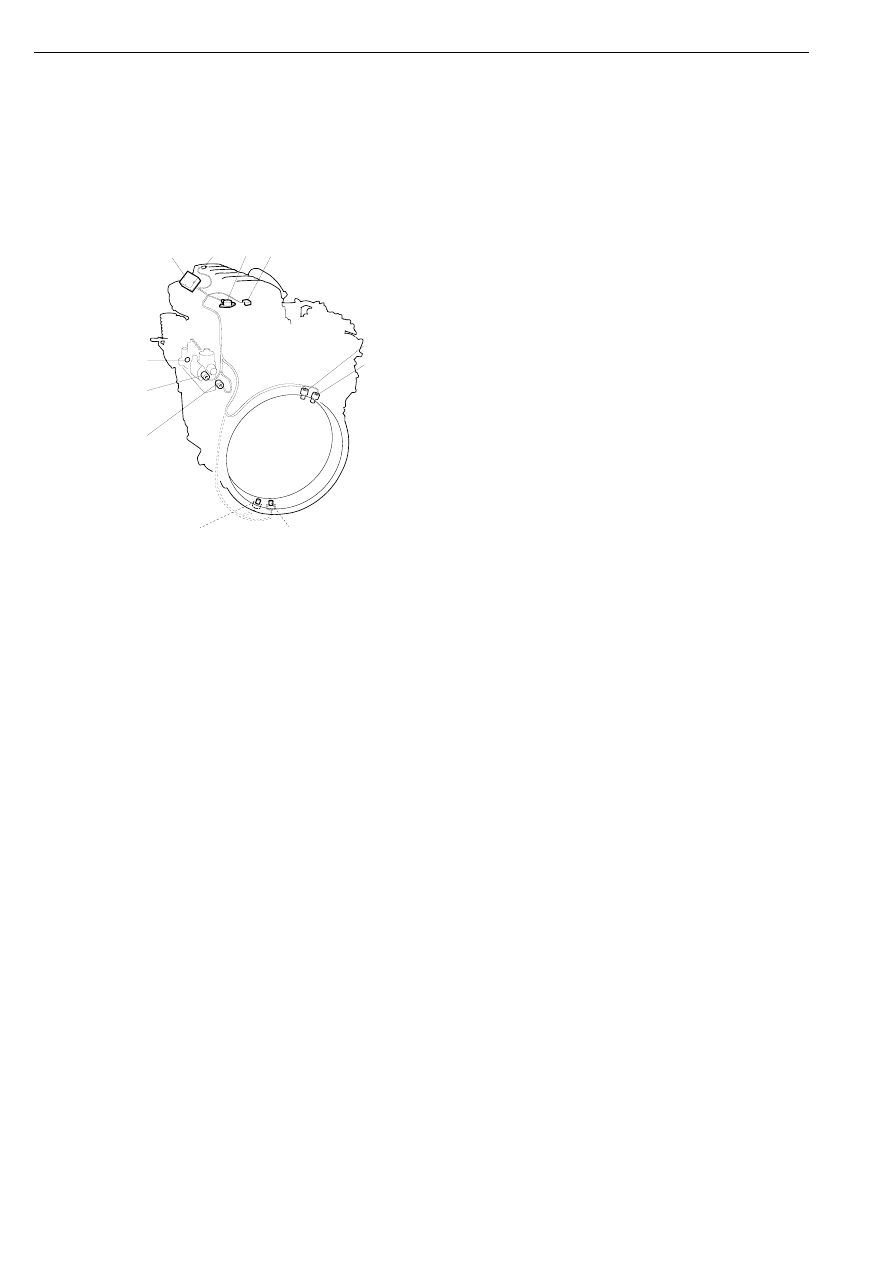

14 Два датчика частоты вращения
коленчатого вала двигателя
15 Датчик перемещения иглы распылителя
форсунки
16 Топливный клапан

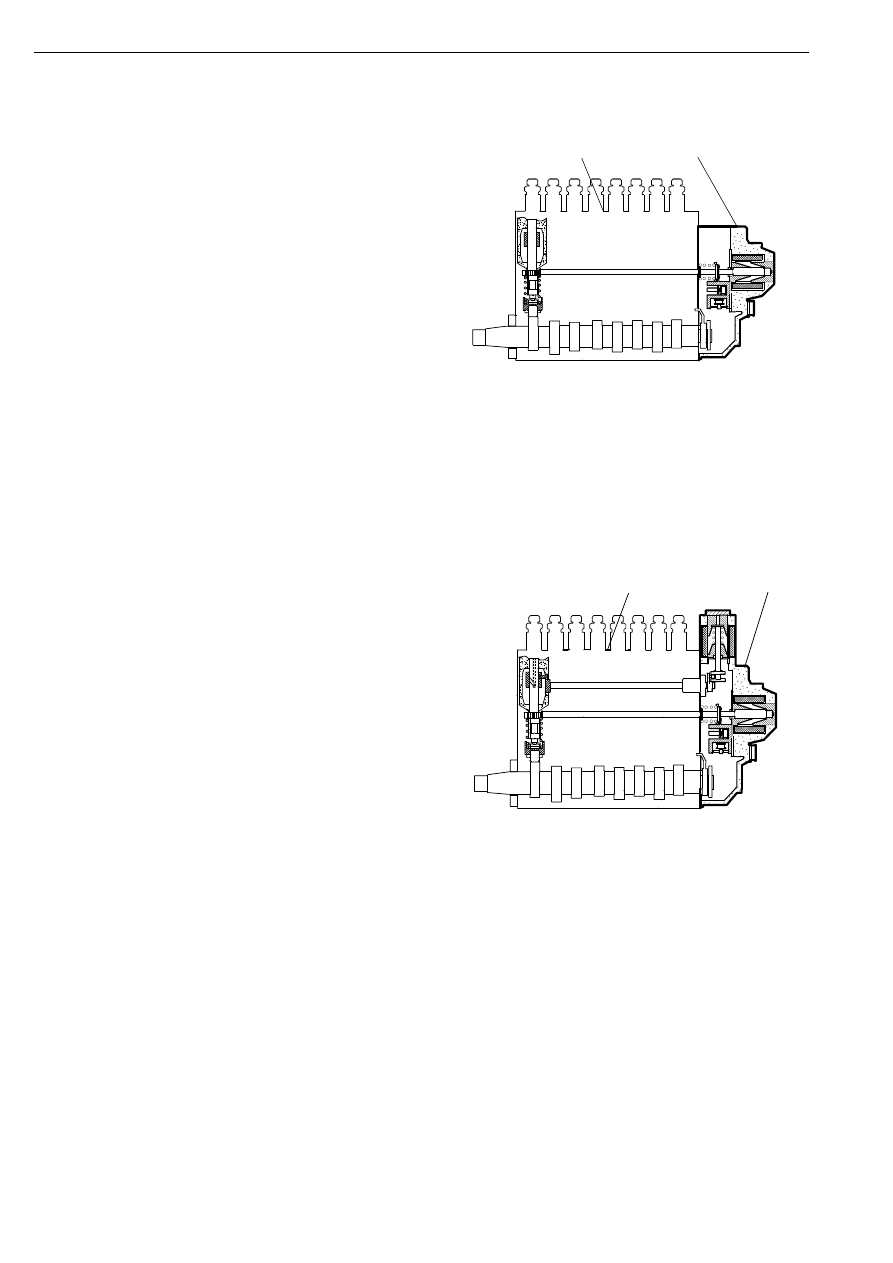

17 Регулятор
18 Системы АBS/TC, EBS
19 Гидравлический замедлитель
20 Система управления шарнирно-
сочлененной конструкцией
транспортного средства (автобуса,
автопоезда)
21 Моторный замедлитель (горный тормоз)
22 Автоматическая коробка передач
23 Система автоматического переключения
механической коробки передач
Связь с системой EDC
