Двигатели Scania третьей серии. Руководство - часть 38

Спецификации

78

©

3-90 03 30 GT/I RU

B32
B33
B34
B36
C55
C64
C188
C189
C190
C191

Включатель, сцепление
Включатель, педаль тормоза
Включатель, педаль тормоза
Тормоз прицепа, включатель
Соединительный блок, 1-контактный

Разъем, 1-контактный

" 9-контактный
" 9-контактный
" 7-контактный
" 9-контактный

C192
C193
C194
C195
C197
C198
C199

C205
C266
C267

 Разъем,

"
"
"
"
"
"
"
"

Соединительный блок,

9-контактный
1-контактный
1-контактный
2-контактный
1-контактный
1-контактный
1-контактный
2-контактный
9-контактный
1-контактный

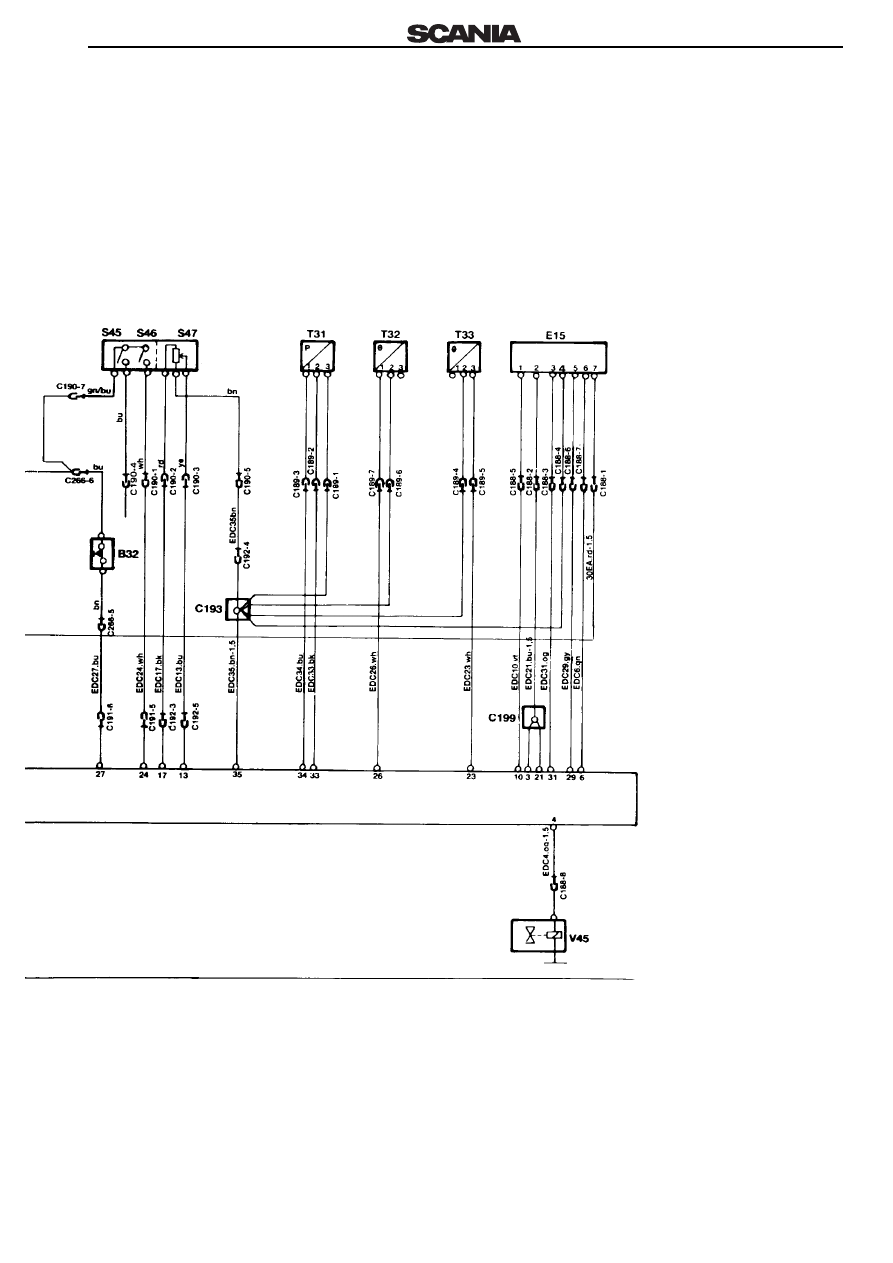

Принципиальная электрическая

схема, грузовики с номерами шасси

1 155 714 (SSS) и 4 287 139 (SN)

Спецификации

3-90 03 30 GT/I RU

©

Saab-Scania AB, Scania Division, Service (020) 1990

79

E12
E15

F1
F2
D18
G10
O4
P2
R34
S45

Блок управления
Соленоид рейки, топливный насос высокого

давления
Панель плавких предохранителей, 6-контактов
Панель плавких предохранителей, 6-контактов
Блок диодов
Земля приборной панели
Тахограф
Центральный электрический блок
Реле, питание
Полная мощность, включатель

S46
S47
S50
S51
S52
T31
T32
T33

V45
W27

Холостой ход, включатель
Потенциометр, включатель
ACC/RET, включатель
OFF/RES, включатель
Диагностика ошибок, включатель
Датчик, давление нагнетания
Датчик, температура нагнетания
Датчик, температура

охлаждающей жидкости
Топливный клапан
Сигнальная лампа, диагностика

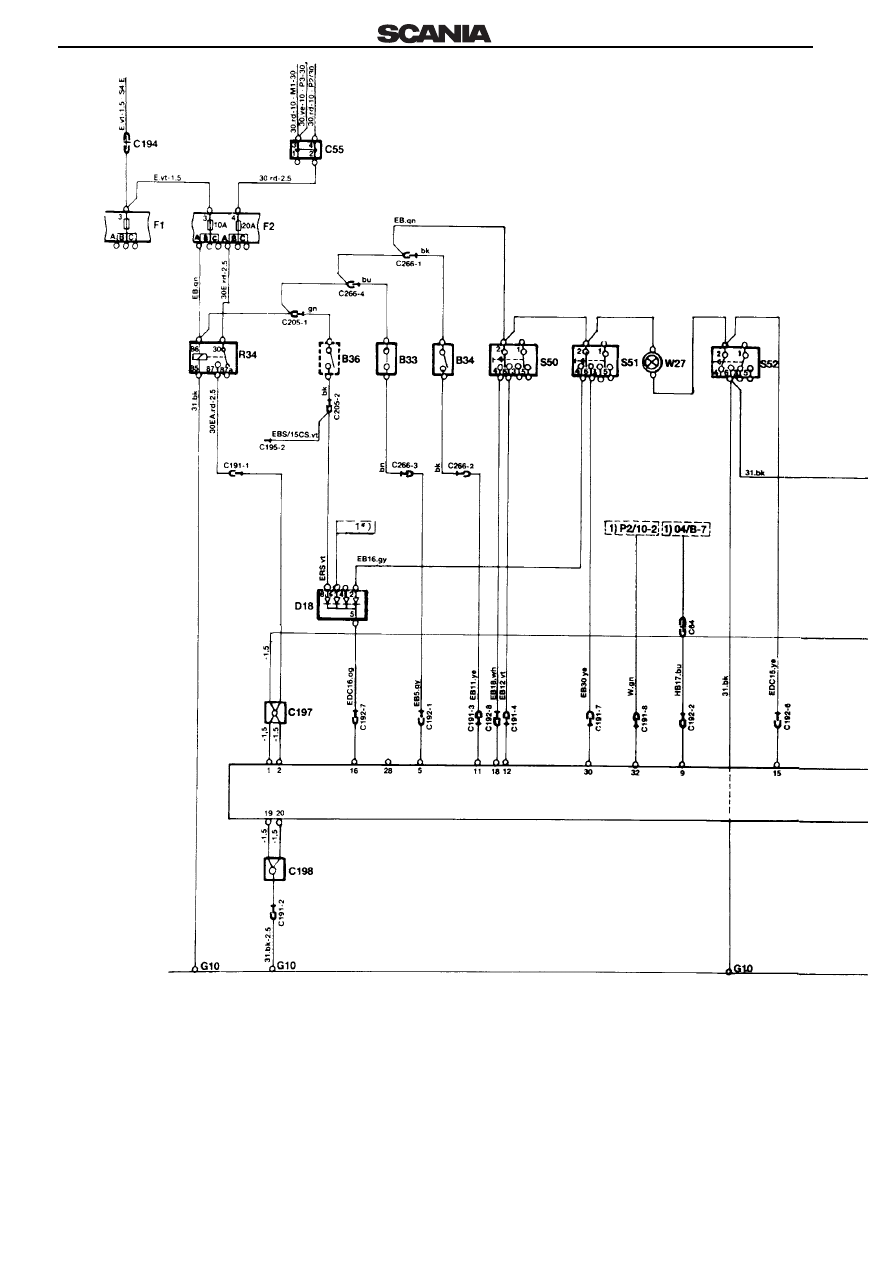

Спецификации

80

©

3-90 03 30 GT/I RU

В25
В26
B32
B33
B34
B36
C55
C64
C193
C194
C197
C198
C199
C408

Холостой ход, включатель
Полная мощность, включатель
Сцепление "
Педаль тормоза "
Педаль тормоза "
Тормоз прицепа "
Соединительный блок,1-контактный
Разъем, 1-контактный

"
"
"
"
"
"

D18
D35
E12
E15

F1
F2
O4
P2
R34
S50
S51
S52

Блок диодов
Потенциометр
Блок управления
Соленоид рейки, топливный насос высокого

давления
Панель плавких предохранителей, 6-контактов
Панель плавких предохранителей, 6-контактов
Тахограф
Центральная электрическая установка
Реле, питание
ACC/RET, включатель
OFF/RES, включатель
Диагностика ошибок, включатель

Принципиальная электрическая схема,

грузовики с номерами шасси 1 155 715 (SSS)

и 4 287 140 (SN)

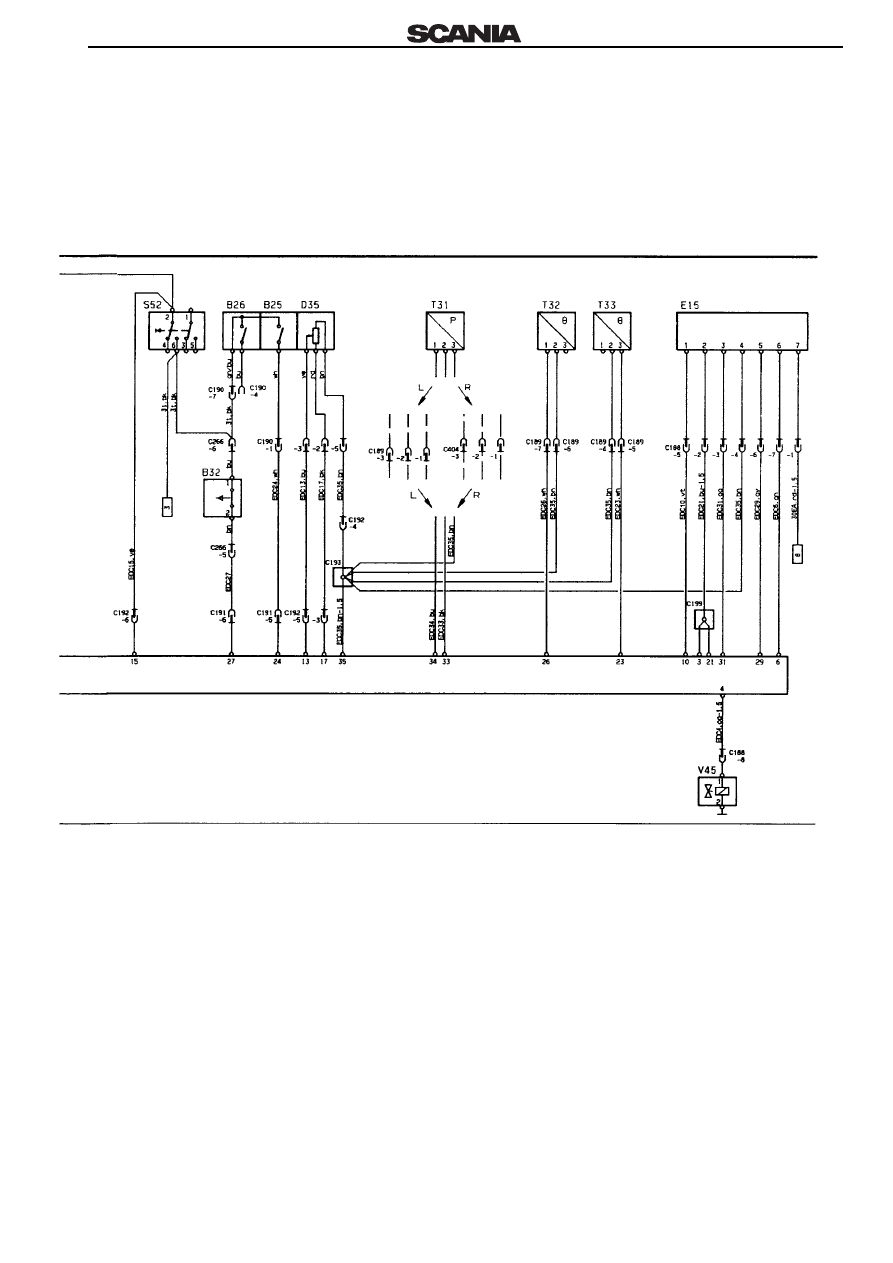

Спецификации

3-90 03 30 GT/I RU

©

Saab-Scania AB, Scania Division, Service (020) 1990

81

T31
T32
T33
V45
W27

Датчик, давление нагнетания
Датчик, температура нагнетания
Датчик, температура охлаждающей жидкости
Топливный клапан
Сигнальная лампа, диагностика

*1) Подсоединено только на грузовиках с

ручным управлением вспомогательного

тормоза (заслонки в выпускном

трубопроводе).
*2) C205 и C195/205 не подключены.
*3) Провод существует, ручное управление

вспомогательного тормоза (заслонки в

выпускном трубопроводе).
*4) Часть стандартного жгута, приборная

панель.
Ссылки на пути тока 8 и 78 связаны между

собой.
